Академия технологий Остек-СМТ

✔️Эффективный октябрь: роботизация и автоматизация

Коллеги, всем привет!

🗃Наступивший новый месяц в нашем Календаре эффективности посвятим теме рациональной роботизации. Поговорим о том, где она действительно окупается именно в наших условиях.🇷🇺

👌Момент очень своевременный: сейчас в России активно работают программы поддержки роботизации, в том числе от ФРП, которые позволяют компенсировать значительную часть затрат. 🔖Но чтобы получить эти деньги и реальный эффект, нужно понимать правила игры.

▶️СМОТРЕТЬ ВИДЕО ОКТЯБРЯ

➕Присоединяйтесь к «Году эффективности производства вместе с Остек-СМТ» и проведите 2026-ой с максимальной пользой!

#ГодЭффективности

✔️Остек-СМТ приглашает на крупнейшую выставку в мире, посвященную электронике – Nepcon 2026!

Уважаемые коллеги!

27-29 октября в городе Шэньчжэнь (Китай) пройдет крупнейшая выставка Shenzhen World Exhibition & Convention Center – NEPCON 2026.

🗃Специально для вас мы разработали уникальную экскурсию по стендам ведущих мировых производителей оборудования для радиоэлектроники.

Никаких языковых барьеров – сопровождение профессионального переводчика на всё время мероприятия. Вы сможете задать интересующие вас вопросы непосредственно производителю.

👥В команде сопровождающих технические эксперты Остек-СМТ – прямой диалог о современных технологиях производства радиоэлектроники.

💚Внимание: участие в экскурсии для наших гостей – бесплатно!

👀Оформление визы в Китай не требуется. Мы предлагаем помощь в регистрации на выставку и лучшие варианты размещения.

2️⃣ дня – только полезная информация с фокусом на эффективные производственные практики.

✅Эксклюзивный бонус для наших гостей – посещение заводов:
⏺Guangdong Huazhuang Technology
⏺JTE Automation
⏺Seamark
⏺Desen

🟢Не упустите возможность узнать всё о новейших технологиях и передовых решениях для вашего производства.

💚Забронируйте своё место уже сегодня!

#Nepcon2026

💚💚💚💚💚💚💚💚

🟢ПОДАТЬ ЗАЯВКУ🟢

🛫Все подробности на сайте: https://pmu-conf.ru/

#ПроизводствоМировогоУровня
#ПМУ2027

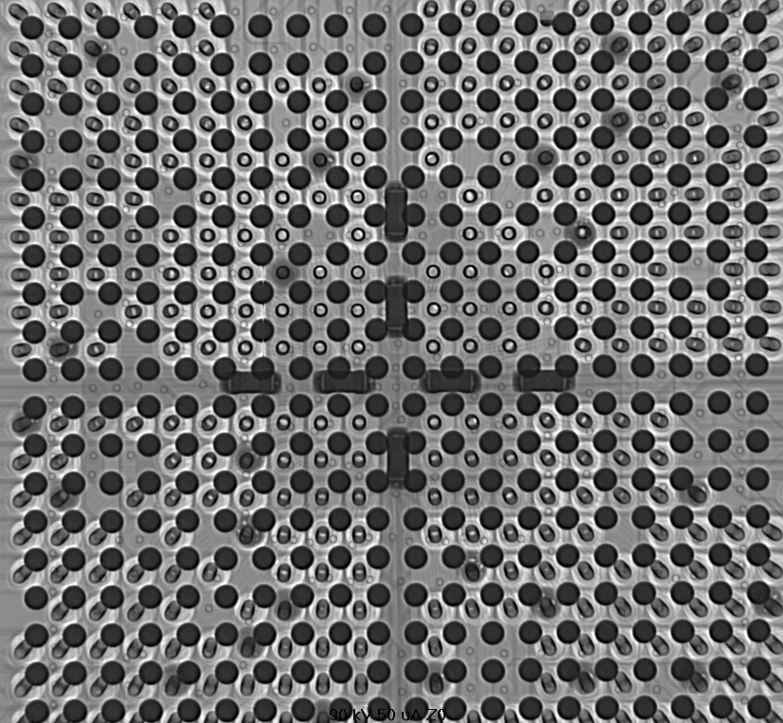

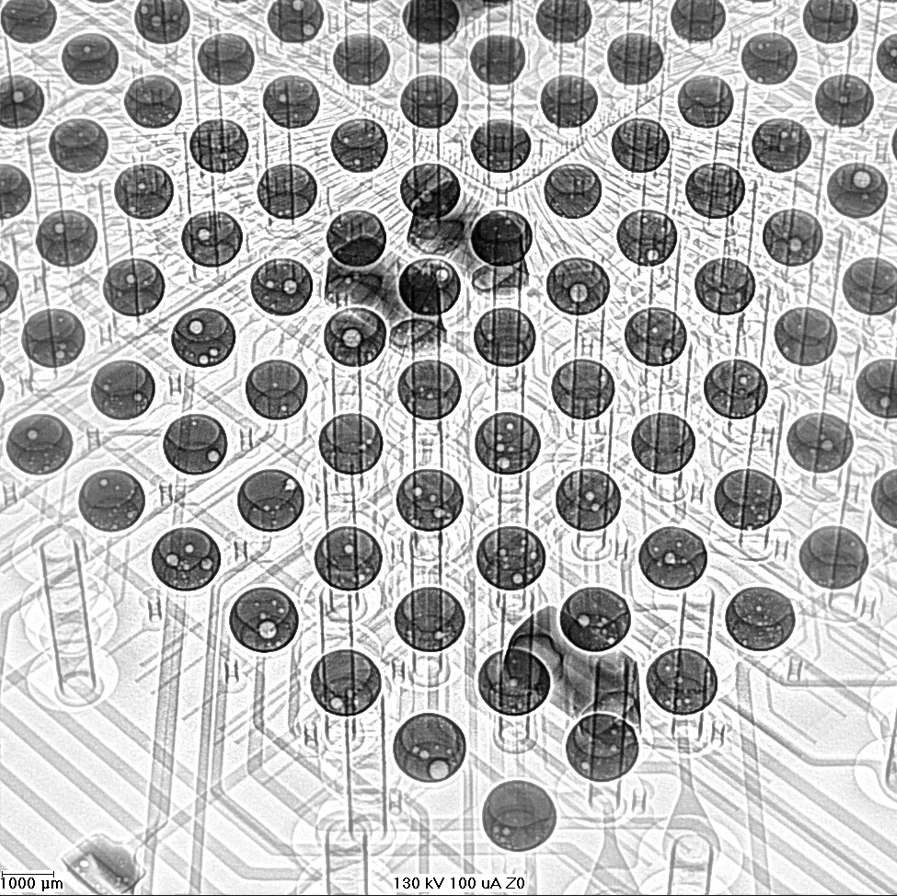

Рис.1 Внешне идеальная пайка BGA на плату
Рис.2 На рентгене видны оба эллипса и пустоты
Рис.3 У шарика припоя 2 эллипса – хорошая пайка
Рис.4 Контроль компонента BGA под углом

🌐Рентгеновские установки для определения качества пайки компонентов BGA

⌛Часто при исследовании печатной платы с компонентом BGA, узел выглядит замечательно, однако устройство либо не работает вовсе, либо работает с перебоями, перегревается и т. п. Причина кроется в качестве контактов компонента BGA с печатной платой. Такие дефекты встречаются и для других типов корпусов со скрытыми выводами, например SON (Small outline no-lead), DFN (Dual Flat No Lead), QFN (Quad Flat No-leads package), Dual Row QFN. Однако, этот дефект для BGA встречается наиболее часто, по причине высокой плотности расположения выводов и относительно высокой теплоёмкости корпуса микросхемы.

➡️Для определения качества пайки компонента BGA на печатную применяют рентгеновский контроль. Но не все рентгеновские установки подходят для этого.

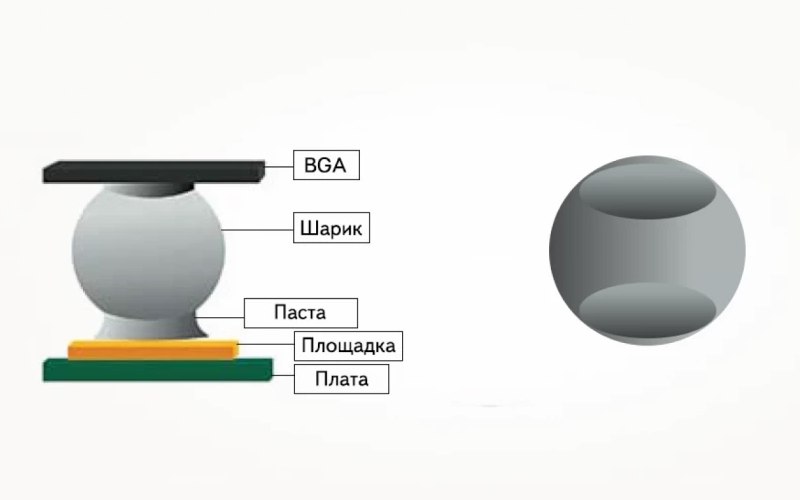

🔘2D контроль. Если приёмник рентгеновского излучения находится непосредственно под источником, то соединения микросхемой BGA с печатной платой выглядят идеально: ровные шариковые выводы, отсутствуют пустоты (Рис.1). Бывает, что это повод насторожиться: а так ли всё идеально? Наблюдение шариков припоя лишь сверху не даёт нам полной информации о наличии соединения и его качестве. Вот как выглядят соединения компонента BGA с печатной платой под углом (Рис.2). На фото видны два эллипса, образующиеся при оплавлении шарика припоя при нормальном соединении: один эллипс со стороны корпуса микросхемы, другой эллипс со стороны печатной платы (Рис.3).

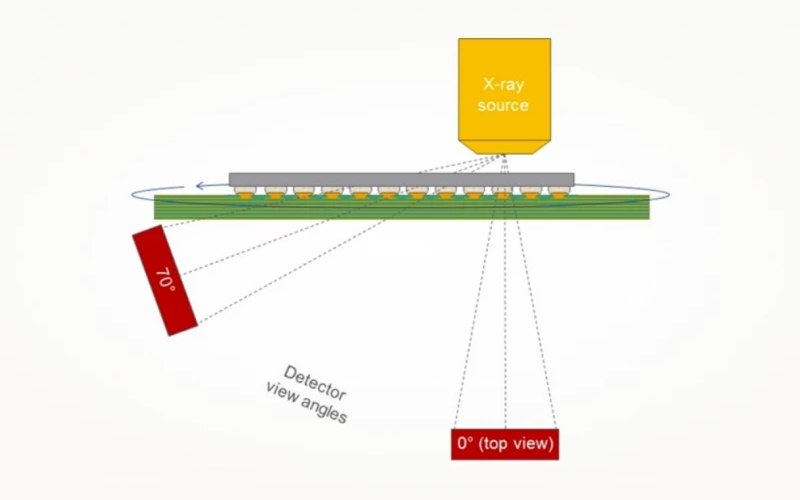

➡️Чтобы достоверно оценить качество соединений, необходимо применять рентгеновские установки с возможностью изменения угла наклона детектора излучения. На Рис.4 показан принцип работы установки рентгеновского контроля качества пайки с изменяемым углом наклона детектора. В этом случае появляется возможность получения достоверной информации о соединении.

✅Предотвращение подобных проблем
С большой долей вероятности, такой дефект вызван некорректным подбором термопрофиля, режимов работы печи оплавления припоя. В этом случае не происходит достаточной теплопередачи по всей области BGA. Необходимо измерить температурный профиль и откорректировать режимы предварительного нагрева и/или пайки.

Также, данный дефект может быть вызван наличием окисла печатной платы либо шариков припоя компонента BGA. Флюс, содержащийся в паяльной пасте, не может удалить этот слой окисла.

Необходимо обеспечить хранение BGA-компонентов и печатных плат в соответствующей упаковке, предотвращающей поглощение влаги (dry pack), или в шкафах сухого хранения. Заменить поставщика печатных плат.

Telegram | MAX | 🗃Написать нам

✔️Эффективный сентябрь: ручные операции

Коллеги, всем привет!

Наш марафон эффективности выходит на свою финишную прямую.🔼 Наступил сентябрь и большая часть календарного года уже позади. Стартуем в первый месяц осени с темой "ручные операции"🍁

Влияние человека на производство сложно переоценить. А в ручных операциях влияние человеческого фактора максимально высоко. Это проявляется практически во всем, ведь люди – не роботы.⚙️ И это существенно сказывается на организации ручных операций на производстве.

Тема очень непростая, но важная. Давайте обсудим!👌

▶️СМОТРЕТЬ ВИДЕО СЕНТЯБРЯ

➕Присоединяйтесь к «Году эффективности производства вместе с Остек-СМТ» и проведите 2026-ой с максимальной пользой!

#ГодЭффективности

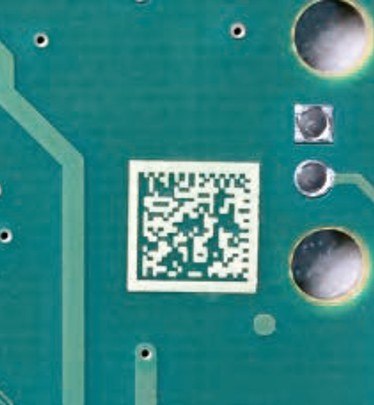

🕐Сквозная прослеживаемость: как лазерная маркировка и Data Matrix коды становятся паспортом платы

В современном производстве печатных плат требования к качеству и прозрачности процессов постоянно растут. Производителей интересует не только итоговый результат, но и понимание того, как именно было произведено изделие, через какие операции оно прошло и при каких условиях. 🔛При таком уровне требований прослеживаемость перестаёт быть формальностью и становится инструментом управления производством.

Ключевым элементом сквозной прослеживаемости является корректная идентификация изделия.👌 Без неё данные, собираемые на разных этапах, остаются разрозненными и не дают целостной картины. Именно поэтому лазерная маркировка и Data Matrix коды рассматриваются как основа построения эффективной системы прослеживаемости.

📌Лазерная маркировка в системе прослеживаемости
Лазерная маркировка позволяет нанести уникальный идентификатор непосредственно на плату на раннем этапе производства. В отличие от наклеек или временных меток, такой код:
🔘не стирается и не теряется в процессе производства;
🔘не зависит от человеческого фактора;
🔘сохраняет читаемость после всех технологических операций.

С этого момента каждая плата становится отдельным объектом учёта, а не частью партии. Это принципиально меняет подход к сбору и анализу данных.

📌Data Matrix как основа цифрового паспорта платы
Data Matrix код сам по себе не является носителем всей информации о плате. Его основная функция - быть точкой привязки в системе, объединяющей данные различных этапов производства. По этому идентификатору фиксируются:
🔘параметры технологических операций;
🔘результаты SPI, AOI и электрических тестов;
🔘повторные операции и доработки;
🔘финальный статус изделия.

В результате формируется цифровой паспорт платы - история изделия от заготовки до выхода с линии.

📌Влияние прослеживаемости на контроль качества
Практика показывает, что отсутствие сквозной идентификации значительно усложняет поиск первопричин дефектов. Даже при наличии инспекций и тестов сложно однозначно связать результат с конкретными условиями процесса.

Использование Data Matrix кодов в сочетании с лазерной маркировкой позволяет:
🔘ускорить анализ причин дефектов и отклонений;
🔘выявлять нестабильные процессы и повторяющиеся ошибки.

Применение полноценной системы прослеживаемости способствует повышению выхода годной продукции и улучшению предсказуемости процесса, особенно при росте сложности изделий и плотности монтажа.

📌Практическая польза для производства
Наличие цифрового паспорта каждой платы напрямую влияет на эффективность работы инженеров и руководителей производства. Данные перестают быть разрозненными отчетами и становятся инструментом принятия решений. Это выражается в:
🔘сокращении времени на поиск и анализ проблем;
🔘снижении объёма доработок и повторных операций;
🔘повышении прозрачности процессов.

➡️Итог
Идентификация платы позволяет связать воедино данные всех этапов производства и превратить их в инструмент управления качеством. В условиях современного производства именно такой подход становится основой стабильного предсказуемого выхода годной продукции и устойчивого развития производства.

Мы в MAX | сайт Сообщества ПМУ

💚💚💚💚💚💚💚💚

💚8-11 февраля 2027 года в «Охта Парке» (Ленинградская область) пройдет масштабное отраслевое мероприятие для технического менеджмента и первых лиц в сфере радиоэлектроники – конференция «Производство мирового уровня».

🟢Регистрация на конференцию уже открыта!🟢

💚Успейте подать заявку до 1 сентября и закрепить скидку 5️⃣%

💚Все подробности на сайте: https://pmu-conf.ru/

#ПроизводствоМировогоУровня
#ПМУ2027

💚💚💚💚💚💚💚💚

🟢ПОДАТЬ ЗАЯВКУ🟢

💚До 1 сентября действует специальное предложение. Успейте присоединиться!

💚Все подробности на сайте: https://pmu-conf.ru/

#ПроизводствоМировогоУровня
#ПМУ2027

🟢Производственная кухня: по-питерски⚓

Коллеги, всем привет! 🙌

С пылу с жару делимся с вами закулисными кадрами со съёмок 💚 сезона подкаста 🔴"Производственная кухня".🔥 На этот раз местом нашей встречи стал город на Неве Санкт-Петербург. Новые гости и новые актуальные темы сферы радиоэлектроники — будет полезно и вкусно.

Ждите интересный материал🫶

⚪️Академия технологий Остек-СМТ
⚪️МикроЭМ Технологии

#ПроизводственнаяКухня

⏺Производственная кухня ⏺
💚сезон. Выпуск💚 Часть 💚

Коллеги, привет!🙌

Это вторая часть нашего выпуска "Производственная баня" и финальный выпуск третьего сезона кухни.🔥 Затронем горячую тему импортозамещения. Прямое копирование или создание уникальных решений? Как правильно выстроить стратегию импортозамещения у нас? Какие пути есть уже сейчас?🇷🇺

Продолжаем беседу с 🗣Максимом Горшениным — соучредителем Ассоциации производителей компьютеров и периферийного оборудования 26.20. Самый крупный отраслевой блогер⭐️

💬"Нельзя запретить любить Родину безвозмездно".

🔵СМОТРЕТЬ НОВЫЙ ВЫПУСК В VK
🔴СМОТРЕТЬ НОВЫЙ ВЫПУСК НА RUTUBE

Присоединяйтесь и поговорим об интересном!🍿

⚪️Академия технологий Остек-СМТ
⚪️МикроЭМ Технологии

#ПроизводственнаяКухня
