3Д Арт - печатные пространства

Тихое соседство
На фото — стройка и жилой дом рядом.
Я стою на площадке и слышу только шум машин за забором. Ни вибратора в опалубке, ни стука щитов, ни болгарки, ни перекрикивания работников. Принтер идёт слой за слоем — и всё.
Такая тишина на стройке непривычна. Обычно она означает, что работа встала. Здесь — наоборот: работа идёт, стена растёт.
Бригада у принтера — три человека. Один следит за смесью, второй за программой, третий за армированием. У каждого своя работа и свои задачи.
А за забором — дорога и двор жилого дома. Люди отдыхают, гуляют с детьми. Стройка им не мешает.
Вот это, наверное, и есть главное, что замечаешь на такой площадке. Не скорость, не технология. А то, что она не мешает жить рядом.
3D-печать не отменяет инженерию и контроль. Она меняет звук площадки. И это тоже часть технологии.
#3D4Art #строительная3Dпечать #3Dпечатьбетоном #Альметьевск

Почему балку "не ведёт"
Стела в Альметьевске стала первой проверкой Robot-3D4Art — и машины целиком, и каждого узла по отдельности.
Ещё на этапе разработки мы поставили задачу: обеспечить нужную геометрию балки железом, а не программой. Поправку можно заложить в слайсер, прогиб можно посчитать по модели, отклонение можно поймать датчиком. Но всё это догоняет ошибку, а не убирает её.
С провисанием балок сталкивался каждый, кто работал со строительными принтерами. Расчёт правильный, модель сходится, а на объекте балку "ведёт". Сопло уходит от заданной высоты слоя, слой ложится неровно, и геометрия, которую так бережно считали, начинает жить своей жизнью.
У балки две беды.
Первая — сварка. Она оставляет в металле «зажатые» напряжения, которые не видно глазом. Под нагрузкой, в жару, в мороз, от вибрации металл постепенно отдаёт их обратно — медленно и непредсказуемо. Балка Robot-3D4Art собрана из прессованного алюминиевого профиля 5083-H111 без единого сварного шва: сегменты соединяются двухкомпонентным клеем, заклёпками и резьбовым крепежом. Сварочных напряжений нет — а значит, нет и причины, которая годами тянет геометрию за собой.
Вторая — прогиб на разгоне. Тяжёлая каретка тянет середину балки вниз. Здесь работает карбон: не как декор, а как силовой элемент — рёбра жёсткости воспринимают нагрузку. Чем выше жёсткость, тем меньше прогиб под нагрузкой. А значит, тем стабильнее высота сопла на всём протяжении слоя, когда каретка разгоняется.
Софт у нас тоже есть. Но он решает другие задачи — грунт, основание, привязку. Балку он не компенсирует — и не должен. Это задача железа.
#3D4Art #строительная3Dпечать #3Dпечатьбетоном #Альметьевск #Robot3D4Art

Есть такой инженерный парадокс.
Чем выразительнее бетонная форма, тем меньше в её цене самого бетона — и тем больше «невидимой» работы вокруг: оснастки, распалубки, риска, что первый и последний пролив испортит рёбра букв.
Мы сейчас печатаем объект, где это видно невооружённым глазом: гранёная поверхность, глубинная врезка текста, высота стены 6 м, а высота тех самых букв в человеческий рост. Не «декор на стенде» — полноценный архитектурный объём.
И вот вопрос, который задают чаще всего: а нельзя ли то же самое залить монолитом?
Можно. Физика не запрещает. Но экономика — почти всегда запрещает. Почему.
Обычная щитовая опалубка хорошо умеет делать прямые плоскости. Архитектурный рельеф «парой сантиметров» иногда вытягивают эластичной матрицей. А когда грани ломаются под разными углами, а буквы уходят вглубь стены на десятки сантиметров — вы уже не «льёте стену». Вы проектируете и фрезеруете разовую форму.
По отраслевым ориентирам ЧПУ-матрица для сложной геометрии ориентир — порядка десятков тысяч рублей за м²; на десятки квадратов сложной плоскости — уже более миллиона только на форму, без несущей опалубки, силикона/ПУ, лесов, распалубки и риска брака, до бригады и до того момента, когда форму нужно аккуратно вынуть, не сколов ребро буквы.
Заводской UHPC или GFRC умеет почти любую форму — но для единичного изделия оплачивает ту же логику: недели и месяцы на оснастку. Форма не амортизируется на сотне копий. Она сгорает на одном объекте.
Камень и металл — другие материалы, другая эстетика, другая логистика. Пенопласт под штукатуркой — имитация, не массив.
Строительная 3D-печать устроена иначе. Геометрия не «отливается из негатива». Она пишется траекторией. Нет формообразующей матрицы — нет главного драйвера цены и срока на уникальной free-form.
На площадке у такой печати — не армия опалубщиков, а малая команда у принтера. Срок от утверждённой модели до готового модуля измеряется неделями, а не кварталом на оснастку. По нашей сравнительной оценке для модуля такого класса разница с монолитом на ЧПУ-оснастке — порядка трёх раз по стоимости и пяти–восьми по календарю. Пиковая численность работников — в разы меньше.
Важная оговорка: на прямых стенах и на тираже «сто одинаковых панелей» классика часто дешевле. 3D-печать не отменяет монолит. Она забирает ту нишу, где сложность формы — часть продукта, а не помеха смете.

Именно поэтому для объектов с гранёной пластикой и глубинным буквенным рельефом при единичном тираже строительная 3D-печать — не «модный вариант рядом с монолитом».
Это единственная экономически обоснованная технология, которая сохраняет авторскую геометрию без упрощения дизайна и без многомесячного проекта оснастки.
Здесь сложную геометрию не упрощают ради цены — её сохраняют.

#3D4Art #строительная3Dпечать #3Dпечатьбетоном #Альметьевск

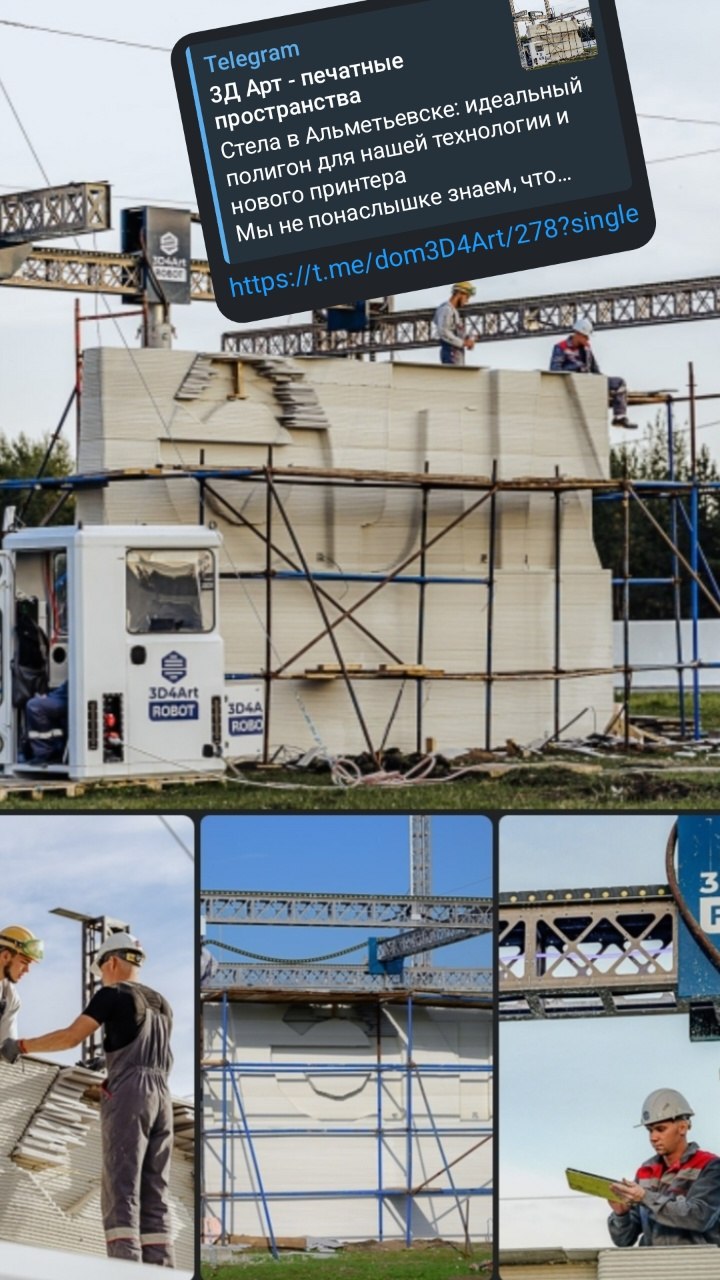

Стела в Альметьевске: идеальный полигон для нашей технологии и нового принтера
Мы не понаслышке знаем, что реально может строительная 3D-печать, а где её возможности ограничены. Поэтому объект в Альметьевске стал для нас идеальной тестовой площадкой. И сразу по двум фронтам.
Вызов для технологии. Это не просто «печать плоской стены». Объект со сложными формами, нависающими элементами и высочайшими требованиями к эстетике. Все слои на виду — право на ошибку и дефекты просто нет. Нужно ювелирное позиционирование и работа с непростой геометрией.
Боевое крещение нашего принтера. Те, кто читает нас давно, помнят, что мы работаем над собственным строительным 3D-принтером. Сейчас он готов к презентации и проходит реальные «боевые» условия на этом объекте.
Габариты объекта: Длина — 7,2 м | Ширина — 7,2 м | Высота — 6 м.
Как идут дела? 4 сентября мы заложили первые слои. На этом уровне сложных элементов пока нет: классическая прямая опалубка — то, что сегодня умеют почти все. На простых задачах принтер показал себя уверенно, без нареканий.
Но уже с высоты ~2 метров начинается центральная, самая сложная часть стелы. Вот тут-то и начнется настоящий вызов и для оборудования, и для нашей команды.
В следующих постах будем подробно показывать, как растёт объект, печатаются буквы и формируется весь объём.
Кому будет полезно следить за этим проектом? — Тем, кто выбирает оборудование для стройки (увидите наш принтер в деле). — Тем, кто планирует свои проекты в 3D (оцените реальные возможности технологии на сложном объекте).
#3D4Art #строительная3Dпечать #Альметьевск #3Dпринтер

ФАП в Дубках Московская область — первое медучреждение в России, напечатанное на строительном 3D-принтере.
Мы это сделали. Не в рендере — на площадке.
И вот что поняли:
Если команда может довести до результата «чужой» портальный принтер — значит, мы уже прошли лучшую школу операторов и технологов. Три дня на сборку. Ещё 2–3 дня на выставление стоек и калибровку. Минимум неделя — и только потом уверенная печать не без простоев и перерывов.
Для наших ранних проектов это того стоило. Но мы задали себе простой вопрос:
Если мы умеем наладить чужую машину до такого результата — почему бы не сделать «свою», изначально удобнее для людей, которые каждый день используют это оборудование на площадке?
Не «лучше всех на рынке». А «удобнее для тех, кто печатает»:
— меньше недель на старт;
— датчики вместо «всматривания в сопло»;
— инклинометр: оперативный контроль изменения геометрии стоек;
— свой Slicer — под наш процесс, а не наоборот.
Так начала создаваться экосистема 3D4Art, в первую очередь наш сторительный принтер Robot-3D4Art и специализированный слайсер для строительной 3D-печати Slicer 3D4Art.
Мы благодарны оборудованию, с которого начинали: без него не было бы ни наших объектов, ни опыта, ни команды. Но следующий объект мы хотим поднимать на машине, которую проектировали и собирали «для себя».
Www.robot.3d4.art
#3D4Art #Robot3D4Art #строительная3Dпечать

Итог работы - ФАП в Дубках готов! Смотрим на результат!

Мы ранее рассказывали про наш амбициозный проект — строительство первого в России 3D-печатного фельдшерско-акушерского пункта в поселке Дубки? Тогда, в процессе, мы делились кадрами со стройки, показывали, как работает наш принтер, как возводились необычные волнистые стены, и как мы боролись с зимними холодами с помощью тепляка.

И сегодня, наконец, мы готовы показать вам, каким получился ФАП в готовом виде, с благоустройством и завершенной отделкой.

Напоминаем, чем был уникален этот объект:

Первый в России: Это первый 3D-печатный медицинский объект, прошедший государственную экспертизу.
Сложная архитектура: Вместо типовой коробки — трехслойные стены с эффектной волнистой (синусоидальной) поверхностью. Такую геометрию без 3D-печати было бы крайне сложно и дорого реализовать.
Скорость и технологии: Стены были напечатаны всего за две недели чистого времени. Весь процесс на площадке обслуживали всего 3 сотрудника нашей компании.
Надежность: Благодаря 3D-печати и специальной смеси, здание не имеет «мостиков холода», а утепление полистеролбетоном делает его по-настоящему энергоэффективным.
Как вам итоговый вид? Узнаете те самые волнистые стены?

#3Dпечать #строительная3Dпечать #аддитивныетехнологии #фап_Дубки
