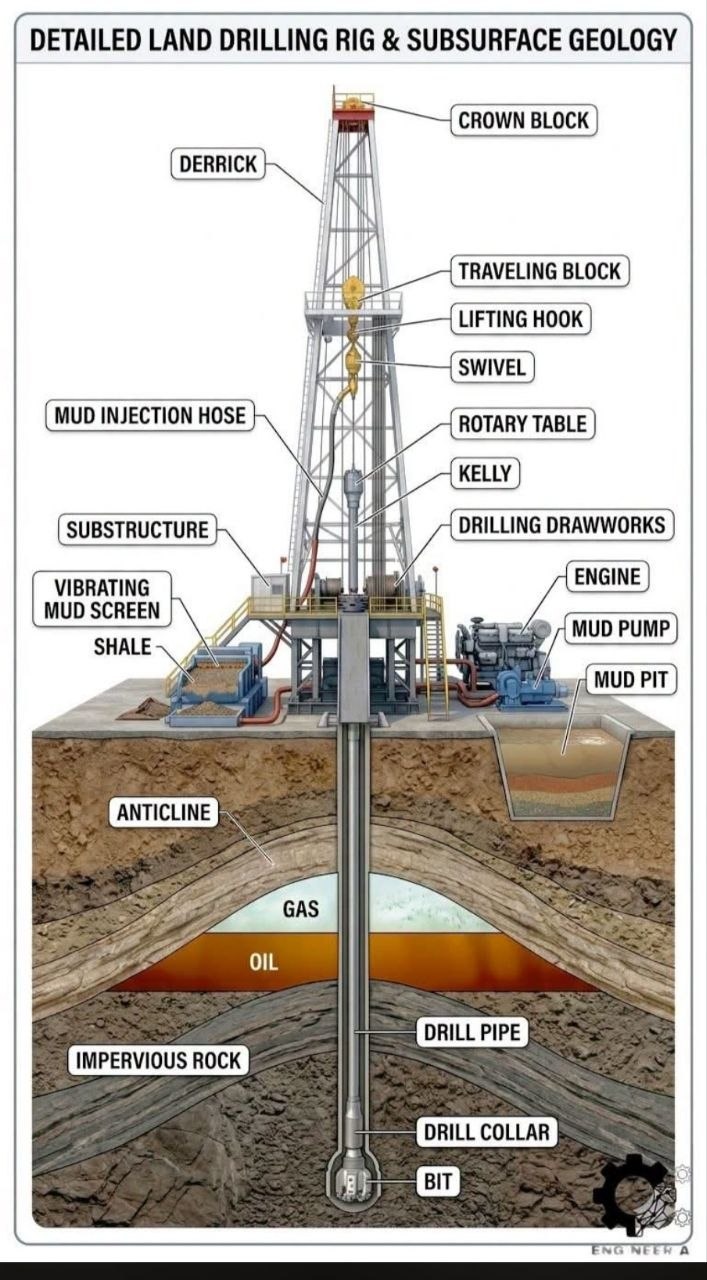

Как устроена буровая установка и подземная геология: основы нефтегазового дела.Наглядная схема наземной буровой установки (Land Drilling Rig) и классической антиклинальной ловушки углеводородов.
Наземное оборудование и талевая система:
- Derrick (Вышка): Несущая конструкция, обеспечивающая спуск и подъем бурильной колонны.
- Crown Block (Кронблок) & Traveling Block (Талевый блок): Система шкивов для подъема тяжелого оборудования.
- Lifting Hook (Подъемный крюк) & Swivel (Вертлюг): Удерживают колонну и подают буровой раствор под давлением во вращающиеся трубы.
- Kelly (Ведущая бурильная труба / «квадрат») & Rotary Table (Ротор): Передают вращающий момент на бурильную колонну.
- Drilling Drawworks (Буровая лебедка): Основной подъемный механизм.
- Substructure (Основание буровой): Опорный фундамент для размещения платформы и тяжелых узлов.
Циркуляционная система бурового раствора:
- Mud Pit (Шламовый амбар / Емкость для раствора) & Engine/Mud Pump (Буровой насос с приводом): Закачивают буровой раствор через инъекционный шланг (Mud Injection Hose) в скважину для охлаждения долота, выноса выбуренной породы и поддержания пластового давления.
- Vibrating Mud Screen (Вибросито): Очищает циркулирующий раствор от шлама и твердых частиц (Shale).
Внутрискважинное оборудование (КНБК):
- Drill Pipe (Бурильные трубы): Соединяют наземное оборудование с забойной компоновкой.
- Drill Collar (Утяжеленные бурильные трубы / УБТ): Создают осевую нагрузку на забой.
- Bit (Буровое долото): Разрушает горную породу на забое скважины.
Геологическое строение залежи:
- Anticline (Антиклиналь): Складка пластов, обращенная выпуклостью вверх, выступающая естественной структурной ловушкой.
- Impervious Rock (Непроницаемая порода / Покрышка): Плотный пласт (глина, соль), препятствующий дальнейшей миграции флюидов наверх.
- Gas & Oil (Газовая шапка и нефтяная залежь): Гравитационное разделение флюидов в поровом пространстве коллектора (газ сверху, нефть под ним, ниже — подошвенная вода).
