(Про аэродинамику и создание БПЛА самолётного типа: от идеи до первого полёта)

Часть 3

⏺Отрегулировать управляющие поверхности
Иногда достаточно немного подкрутить триммеры, чтобы аппарат стал более послушным.
Каждый полёт — это новые знания и опыт.

Не бойтесь экспериментировать, но делайте это осознанно и безопасно.

Где учиться дальше
Когда вы почувствуете уверенность в своих силах, можно переходить к более сложным темам:
Аэродинамические профили
Изучите, как разные профили крыльев влияют на лётные характеристики.
Системы управления
Узнайте, как работают автопилоты, инерциальные навигационные системы и другие компоненты, которые делают БПЛА автономным.
Моделирование и симуляция
Попробуйте использовать программы для аэродинамического моделирования и симуляторы полётов — это поможет отработать навыки без риска повредить реальный аппарат.
Полезные ресурсы:
Книги по авиамоделизму и аэродинамике.
Онлайн-курсы по проектированию БПЛА.
Форумы и сообщества авиамоделистов и разработчиков дронов.

Заключение
Создание БПЛА самолётного типа — это увлекательный и непростой путь. Он требует терпения, настойчивости и готовности учиться на своих ошибках. Но результат того стоит: когда ваш аппарат впервые поднимется в воздух и выполнит поставленную задачу, вы почувствуете настоящую гордость за свою работу.
Начните с малого, не бойтесь ошибаться и постоянно совершенствуйте свои навыки.

И помните: каждый великий инженер когда-то начинал с простого деревянного самолёта. Удачи в ваших начинаниях!


@aerokot_bpla #интересное #бпла
#Беспилотники #Дроны #НовостиБПЛА
#Авиация #инженер #бпла #БеспилотнаяАвиация

(Про аэродинамику и создание БПЛА самолётного типа: от идеи до первого полёта)

Часть 2

⏺Взлётная масса
Определите, сколько будет весить ваш БПЛА с батареей, полезной нагрузкой и всем оборудованием. Это отправная точка для всех остальных расчётов.
⏺Площадь крыла
Для учебных и геодезических моделей можно использовать эмпирическое правило: площадь крыла (в дм²) должна быть примерно равна взлётной массе (в кг), умноженной на 10–15. Например, для аппарата массой 2 кг площадь крыла должна быть в районе 20–30 дм².
⏺Размах крыла
Зависит от выбранной схемы и задач. Для стабильного полёта и хорошей подъёмной силы размах должен быть достаточным, но не чрезмерным — иначе аппарат станет слишком хрупким и сложным в транспортировке.
⏺Мощность силовой установки
Для начального этапа можно ориентироваться на удельную мощность 100–150 Вт на килограмм взлётной массы. Это обеспечит достаточную тягу для взлёта и манёвров.
Эти расчёты не идеальны, но они дадут вам рабочий диапазон значений, с которым можно начинать проектирование.

Материалы и технологии
Выбор материалов напрямую влияет на сложность изготовления и лётные характеристики:
⏺Пенопласт
Отличный вариант для первых проектов. Лёгкий, дешёвый, простой в обработке. Минусы — низкая прочность и чувствительность к влаге.
⏺Бальза и фанера
Более прочные и жёсткие материалы. Подходят для создания силовых элементов и каркасов. Требуют более аккуратной обработки.
⏺Композиты (углеволокно, стекловолокно)
Используются в профессиональных и спортивных моделях. Обеспечивают высокую прочность при минимальном весе, но требуют специального оборудования и навыков.
Для первого БПЛА можно остановиться на пенопласте с бальзовой окантовкой кромок — это даст хороший баланс между простотой изготовления и прочностью.

Сборка и настройка
Сборка — это не менее важный этап, чем проектирование. Даже самый продуманный проект можно испортить небрежной сборкой. Вот несколько советов:
Симметрия
Крылья, хвостовое оперение и фюзеляж должны быть симметричными. Любая асимметрия приведёт к нестабильному полёту.
Жёсткость конструкции
Убедитесь, что все соединения надёжны и не люфтят. Вибрации и люфты могут привести к потере управления.
Балансировка
Перед первым полётом обязательно проверьте центровку. Центр тяжести должен находиться в пределах, указанных в вашем ТЗ.
После сборки не спешите сразу поднимать аппарат в воздух. Проведите наземные тесты: проверьте работу двигателей, сервоприводов, приёмника и телеметрии. Убедитесь, что всё работает корректно и нет никаких неожиданностей.

Первый полёт: как не разбить всё сразу
Первый полёт — самый волнительный момент. Чтобы минимизировать риски, следуйте этим правилам:

⏺Выберите подходящее место
И обязательно соблюдайте закон(получив необходимые разрешения на полеты)! Это должно быть открытое пространство без препятствий. Еще можно перед полетами скачать авиасимулятор и подтянуть свои практические навыки, управляя бортом в симуляторе.
⏺Проверьте погоду
Сильный ветер, дождь или туман — не лучшие условия для первого полёта. Оптимально — лёгкий ветерок и ясная погода.
⏺Начните с коротких полётов
Не пытайтесь сразу выполнить сложные манёвры. Дайте аппарату подняться на небольшую высоту и сделайте несколько кругов на минимальной скорости.
⏺Будьте готовы к аварийной посадке
Даже опытные пилоты иногда теряют управление. Заранее продумайте, как вы будете действовать в случае нештатной ситуации.

Помните: первый полёт редко бывает идеальным. Скорее всего, вам придётся внести корректировки в конструкцию или настройки. Это нормально — именно так и происходит обучение.

Доработка и улучшение
После первых полётов вы получите ценную информацию о поведении вашего БПЛА. Возможно, окажется, что аппарат слишком тяжёлый, недостаточно манёвренный или имеет проблемы с устойчивостью. Не расстраивайтесь — это повод для доработки.

Вот что можно улучшить:
⏺Снизить вес
Уберите всё лишнее, замените тяжёлые компоненты на более лёгкие аналоги.
⏺Изменить центровку
Переместите батарею или полезную нагрузку, чтобы добиться оптимальной центровки.

🛠️ Про аэродинамику и создание БПЛА самолётного типа: от идеи до первого полёта

Постараюсь весьма тезисно и скомкано озвучить мысли исходя из своего опыта и взгляда на тему проектирования бортов, без напускной пафосности и нудятины.

⏺Часть 1

Выбор
Если вы решили создать свой БПЛА и ваш выбор пал на самолётный тип, значит, у вас хороший вкус. 🤌
Но за хороший вкус придётся платить трудоёмкостью работы, расчётами и временем.
Самолётный тип — это не просто «приклеил моторы и полетел».
Это про понимание того, как воздух держит аппарат, как он реагирует на управление, как меняется поведение при разных нагрузках.

С чего начать
Можно изучать книги советских конструкторов об авиации, но это долго и не всем интересно.
Начните с простого — теста: приобретите простой и относительно дешёвый пенопластовый радиоуправляемый самолёт (как правило, это пенопластовая игрушка), можно прямо с банальной аппаратурой, дающей дальность его работы в сотни метров, и изучите его: как сделан планер (фюзеляж, крылья, хвостовое оперение).

Попробуйте полетать на нём (ну, естественно, в рамках закона и всей процедуры согласования).
Почему я это советую?
Потому что вас должно это зацепить. В вас должна зародиться тяга к созданию своего борта, к его проектированию, и она должна быть настолько сильной, чтобы вы не плюнули на полпути и не потеряли интерес.
Почувствуйте небо: как ваш р/у самолёт летит, управляется, как с высоты видна наша земля, чувство полета.

Запомните: строить что-то своё нужно только испытав это всё. Эти чувства дадут вам тот самый заряд для творчества, ведь создание самолётов, пусть и беспилотных, — это талант и реализация своих мыслей и идей.

Проектирование
Перед началом работы по созданию своего борта определите чёткую односложную задачу: что вы хотите получить — фанфлай, геодезия, разведчик, дроппер, ударный борт или спортивный.

Определившись с чёткой целью, вы должны определить, какая технология производства вам известна, доступна и понятна — она и будет ключом к вашей работе. Если вы умеете работать с пенопластом и термо резком— начинайте с него. Если у вас есть доступ к ЧПУ и композитам — это другой путь. Не пытайтесь сразу делать «как у больших», делайте так, как можете сделать надёжно и быстро.
Когда вы ответили на эти вопросы, нужно переходить к пониманию факторов, влияющих на ваше будущее изделие.

Например: «БПЛА самолётного типа, размеры …, необходимый для геодезии, выполненный из пенопласта с электрическим двигателем и тянущим воздушным винтом, способный находиться в воздухе 50 минут и лететь со скоростью 90 км/ч».

Примерно такое ТЗ у вас должно получиться.
Отлично, ТЗ есть.
Начнём работать с самой разработкой изделия.
Если, полетав на вашем покупном р/у самолёте, вы поняли, что он не подходит по критериям — пора переходить к собственному проекту.

⏺Аэродинамика: простыми словами
Не пугайтесь слова «аэродинамика» — на начальном этапе вам не нужны сложные формулы и CFD-моделирование. Достаточно понять несколько базовых вещей:
⏺Подъёмная сила
Крыло создаёт подъёмную силу за счёт разницы давлений сверху и снизу. Чем больше площадь крыла и чем выше скорость — тем больше подъёмная сила. Но есть нюанс: слишком большое крыло — это лишний вес и сопротивление.
⏺Сопротивление
Всё, что выступает наружу (антенны, камеры, шасси), увеличивает сопротивление и «съедает» скорость и время полёта. На этапе проектирования старайтесь минимизировать выступающие элементы или делать их максимально обтекаемыми.
⏺Центр тяжести
Это критически важный параметр. Если центр тяжести смещён вперёд — самолёт будет устойчивым, но менее манёвренным. Если назад — манёвренность вырастет, но управлять им станет сложнее, а риск сваливания увеличится. Для учебных и геодезических БПЛА лучше выбирать более переднее положение центра тяжести.
Практический совет: для борта выбирайте профили крыла ЦАГИ или НАСА, как правило все они имеют полный набор данных- вам нужно найти подходящие к вашему ТЗ.

Расчёт основных параметров
Даже без глубоких знаний можно сделать базовые расчёты, которые помогут избежать грубых ошибок.

Готовим небольшой цикл статей, как создать свое уникальное изделие.
Постараемся разобрать все детали и нюансы 🤌😎

🛠️ Новости

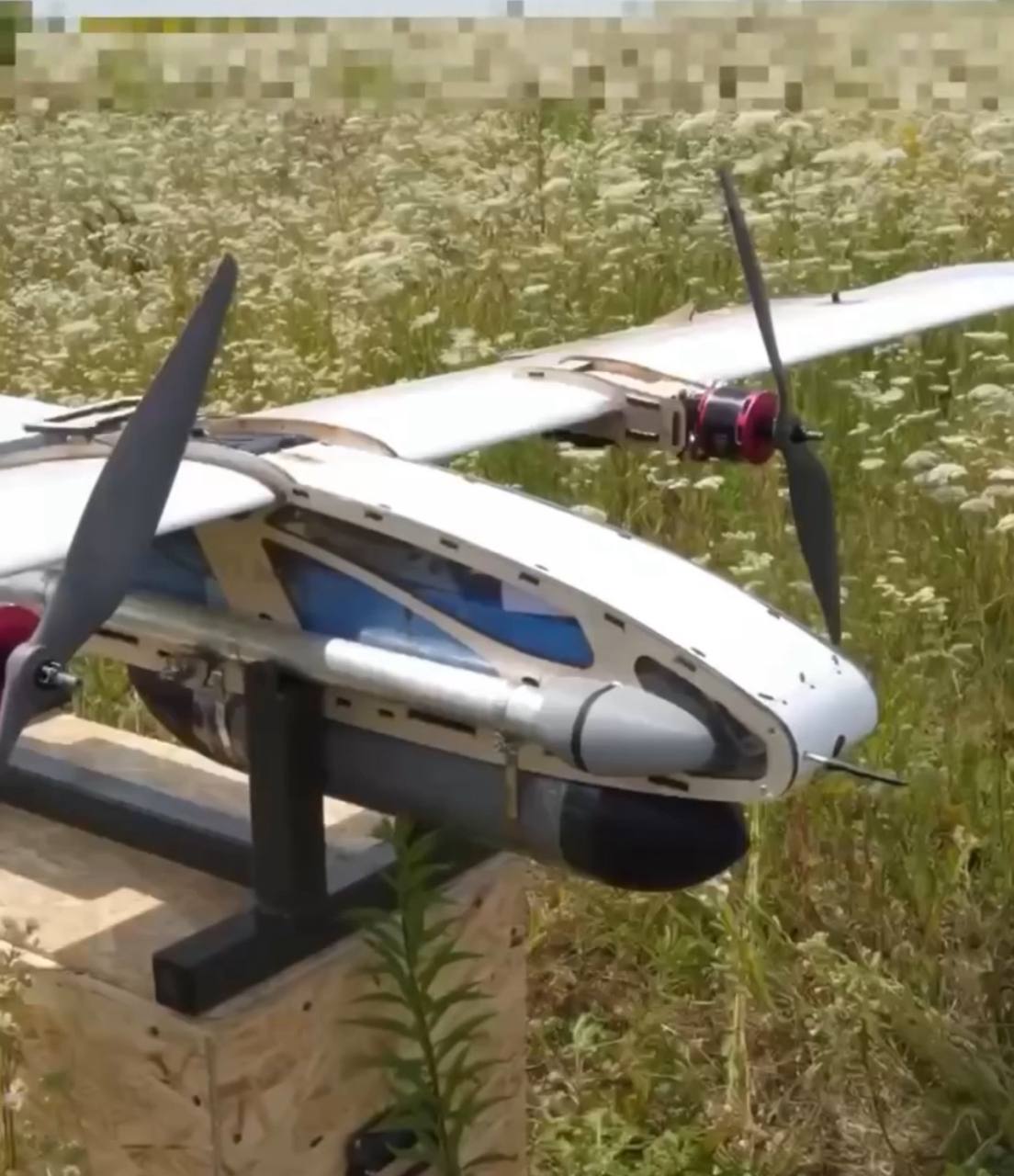

Враг хотел сделать красивое промо, но получилось что-то на редкость уродливое, как и само изделие.

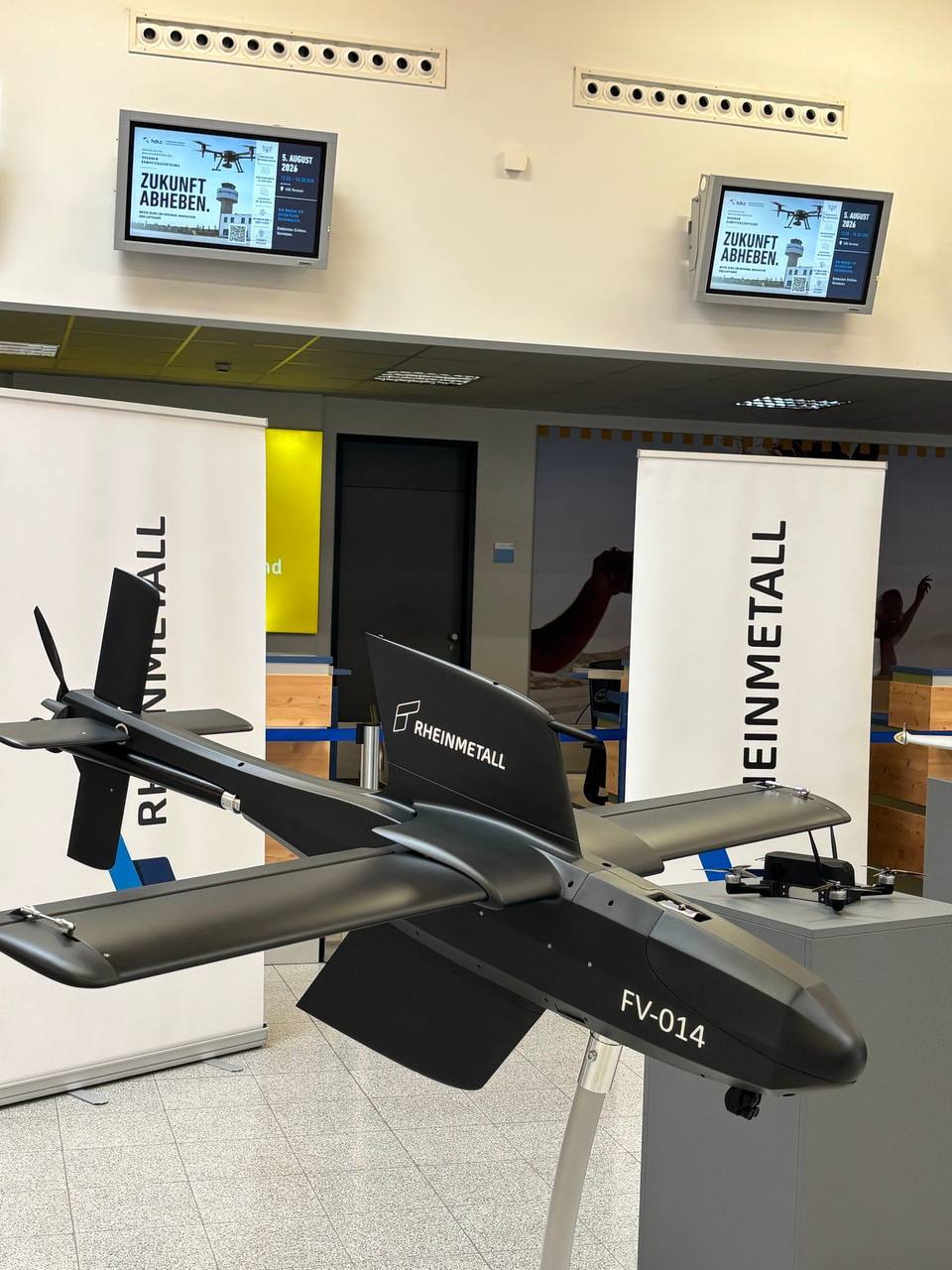

Компания Rheinmetall достигла важной вехи в современных технологиях барражирующих боеприпасов — она успешно продемонстрировала запуск FV‑014 в движении из контейнера.

Система, полностью разработанная собственными силами, была запущена с модульной контейнерной пусковой установки на Национальном испытательном центре в Кохштедте в июле 2026 года. В ходе испытаний барражирующий боеприпас Rheinmetall подтвердил свою максимальную гибкость: он был запущен с грузовика HX как в неподвижном состоянии, так и в движении, успешно выполнив имитационные боевые полёты.

Если запуск, этого изделия - для РМ является пиком инженерной мысли, тогда «яснопонятно».

Невероятное лобовое сопротивление, малый вес бч, очевидная низкая скорость и много других моментов + запуск из морского контейнера, это похоже только, как инструмент терроризма им актуален.

@aerokot_bpla #интересное #бпла
#Беспилотники #Дроны #НовостиБПЛА
#Авиация #инженер #бпла #БеспилотнаяАвиация

(-часть 2-)

Вибрации и влияние на полезную нагрузку.
Неравномерный поток вызывает пульсации тяги и вибрации, которые передаются на планер.
Для камер, лидаров и другой чувствительной аппаратуры это критично: вибрации ухудшают качество съёмки и точность измерений.
Жёсткая конструкция импеллера и выравнивание потока заметно снижают высокочастотные вибрации.

Винто‑кольцевой движитель в таких условиях будет передавать больше вибраций на конструкцию.

Под какие задачи что брать

Если главная цель — дальность и скорость (например, для ударных БПЛА самолетного типа или дальней разведки), винто‑кольцевой движитель может стать хорошим компромиссом.

Он легче, аэродинамичнее и проще интегрируется в хвост.
При аккуратной профилировке кольца и грамотном сопряжении с обводами фюзеляжа можно добиться хорошего баланса между приростом тяги и минимальным сопротивлением.

Но важно помнить: в турбулентном следе за оперением его эффективность будет заметно падать.

Если приоритет — работа в сложных условиях (лес, город, над берегом-водой), лучше выбрать импеллер.
Он даст стабильную тягу даже в «битом» потоке, защитит лопасти при жёсткой посадке, снизит вибрации для оптики и будет тише.
Платой за это станет больший вес и повышенное сопротивление, если канал не сделать частью фюзеляжа.

Для скрытных задач импеллер тоже предпочтительнее: канал экранирует шум, а заднее расположение дополнительно «прячет» источник звука за корпусом аппарата.

Важные нюансы именно для «хвостовой» схемы размещения:

Оперение мешает движителю.
Не стоит рассчитывать на «полезный обдув» рулей — в толкающей схеме всё наоборот: стабилизатор и киль создают турбулентный след, который ухудшает работу движителя. С этим лучше справляется импеллер.

Интеграция решает многое. Если канал импеллера сделать частью фюзеляжа (например, кольцевым хвостовым отсеком), можно сильно снизить сопротивление и улучшить общую аэродинамику.
Для винто‑кольцевого варианта достаточно аккуратно спрофилировать кольцо и правильно сопрячь его с хвостовыми обводами.

Термический режим.
В хвосте моторы греются сильнее из‑за меньшего обдува. Импеллер с его плотным потоком лучше охлаждает ВМГ — это серьёзный аргумент в его пользу при длительных полётах.

Вибрации и оптика.
Если в носовой части стоит камера, лидар или другая чувствительная аппаратура, снижение вибраций становится критически важным. Здесь импеллер даёт заметное преимущество.

Выводы:
Выбор между винто‑кольцевым движителем и импеллером при задней установке ВМГ — это всегда компромисс между тягой, сопротивлением, весом, защитой и интеграцией.

Нужна дальность, скорость, минимальный вес и щадящие условия эксплуатации → винто‑кольцевой движитель.

Важны тяга, защита, стабильность в сложных режимах, тишина и низкий уровень вибраций → импеллер.

Также следует отметить отдельно - КПД импеллера сильно ниже, что классической ВМГ с воздушным винтом, при этом ВМГ по схеме - винто-кольцевого движителя, более эффективно по сравнению с винтовым решением.

Таким образом, на мой взгляд, если мы опускаем вопрос компактности (на пусковой), решение с ВМГ винто-кольцевого плана, мне кажется более интересным.

И обратите внимание на недавние разборки (у амеров), они осознав перспективы- начали касплеить БПЛА Пчелка.

При этом, джентельмены, важна и аэродинамика и расчет силовой установки 🤌

@aerokot_bpla #интересное #бпла
#Беспилотники #Дроны #НовостиБПЛА
#Авиация #инженер #бпла #БеспилотнаяАвиация

🛠️ Винто‑кольцевой движитель или импеллер: разбираем заднюю ВМГ

(-часть 1 -)

По теме видео (с ПБЛА Пчелка), решили разложить по полочкам вопрос: что лучше в хвосте БПЛА самолётного типа — винто‑кольцевой движитель или импеллер?

В чём разница?
Винто‑кольцевой движитель — это винт в короткой кольцевой насадке(кожухе если хотите). Кольцо работает как пассивный аэродинамический элемент: оно снижает концевые вихри и немного повышает тягу — примерно на 10–20% относительно открытого винта.
При этом сама конструкция остаётся сравнительно лёгкой и не сильно усложняет аэродинамическое обтекание фюзеляжа.

Импеллер устроен иначе:
это рабочее колесо(можно сказать аналог «турбины») с лопатками, помещённое в длинный профилированный канал.
Здесь канал — не просто ограждение, а активный участник процесса: он формирует поток, выравнивает его, убирает пульсации и заметно повышает статическую тягу.
За счёт такой организации импеллер лучше справляется с неравномерным, «битым» потоком — а именно такой и приходит к движителю, когда тот стоит позади крыла и оперения.

Как задний монтаж всё меняет
Когда ВМГ расположена позади крыла и хвостового оперения, она работает не в чистом набегающем потоке, а в уже возмущённом:
⏺За крылом и стабилизатором неизбежно возникают турбулентность, пульсации давления и зоны пониженного давления.
⏺На больших углах атаки возможны срывные вихри: они бьют по лопастям, снижая тягу, повышая вибрации и шум.
⏺В хвостовой части меньше естественного обдува, поэтому нагрев мотора и esc может быть выше, чем при носовой установке.

Именно в таких условиях раскрывается главное преимущество импеллера: его длинный канал эффективно «выпрямляет» хаотичный поток перед тем, как он попадёт на лопатки рабочего колеса.

Винто‑кольцевая схема с коротким кольцом почти не спасает от этих пульсаций: кольцо лишь немного снижает концевые потери, но не стабилизирует сам поток.
Поэтому в турбулентном следе за оперением винто‑кольцевой движитель будет терять тягу сильнее, по сравнению с импеллером.

Как это все влияет на ключевые характеристики:

Работа в турбулентном потоке и тяга.
Импеллер заметно лучше сохраняет стабильную тягу в сложных условиях.
Его канал сглаживает пульсации, поэтому статическая тяга и упор остаются высокими даже при неравномерном набегающем потоке.
Винто‑кольцевой движитель даёт прирост тяги относительно открытого винта, но в «грязном» потоке этот эффект быстро теряется, а тяга падает из‑за чувствительности лопастей к неравномерности.

Аэродинамическое сопротивление.
Длинный канал импеллера сам по себе создаёт дополнительное лобовое сопротивление.
Если он не интегрирован в обводы фюзеляжа, это ощутимо снижает максимальную скорость и увеличивает расход энергии на крейсерском режиме.
Короткое кольцо винто‑кольцевого движителя добавляет меньше сопротивления и проще вписывается в хвостовые обводы, сохраняя обтекаемость.
(Хотя оба эти тезисы зависят- от инженерных решений по аэродинамики бортов.)

Вес и прочность.
Импеллер тяжелее из‑за массивного канала, но эта «лишняя» масса даёт серьёзный плюс: жёсткий канал надёжно защищает лопасти от ударов и лучше выдерживает жёсткие посадки.
Винто‑кольцевой вариант легче, но его кольцо менее жёсткое: удар может деформировать его и резко ухудшить характеристики.

Шум и скрытность.
Канал импеллера экранирует лопасти и сглаживает спектр шума, делая его менее заметным — это важно для скрытных задач. Винто‑кольцевой движитель тоже снижает шум относительно открытого винта, но слабее.

Охлаждение мотора и термический режим.
В хвосте естественный обдув хуже, поэтому моторы склонны к перегреву.
Импеллер решает эту проблему: плотный, организованный поток воздуха активно охлаждает мотор и esc.
У винто‑кольцевой схемы такой эффект выражен слабее.
