🔵 Моделирование архитектуры в нотации С4 🔵

Можешь показать схему архитектуры системы без нотации, в виде прямоугольников и стрелочек? Отлично! Первый шаг к пониманию работы системы сделан.

Но если мы работаем со сложной архитектурой, то в некоторых моментах будут вопросы, и автора "картины" можно понять по-разному.

Если в отрасли есть стандарты, лучше использовать их.
Поэтому предлагаю познакомиться с нотацией C4, где есть несколько уровней описания системы, которые помогают понять её 🙂

📚C4 - нотация моделирования архитектуры, которая упрощает визуализацию сложных систем.

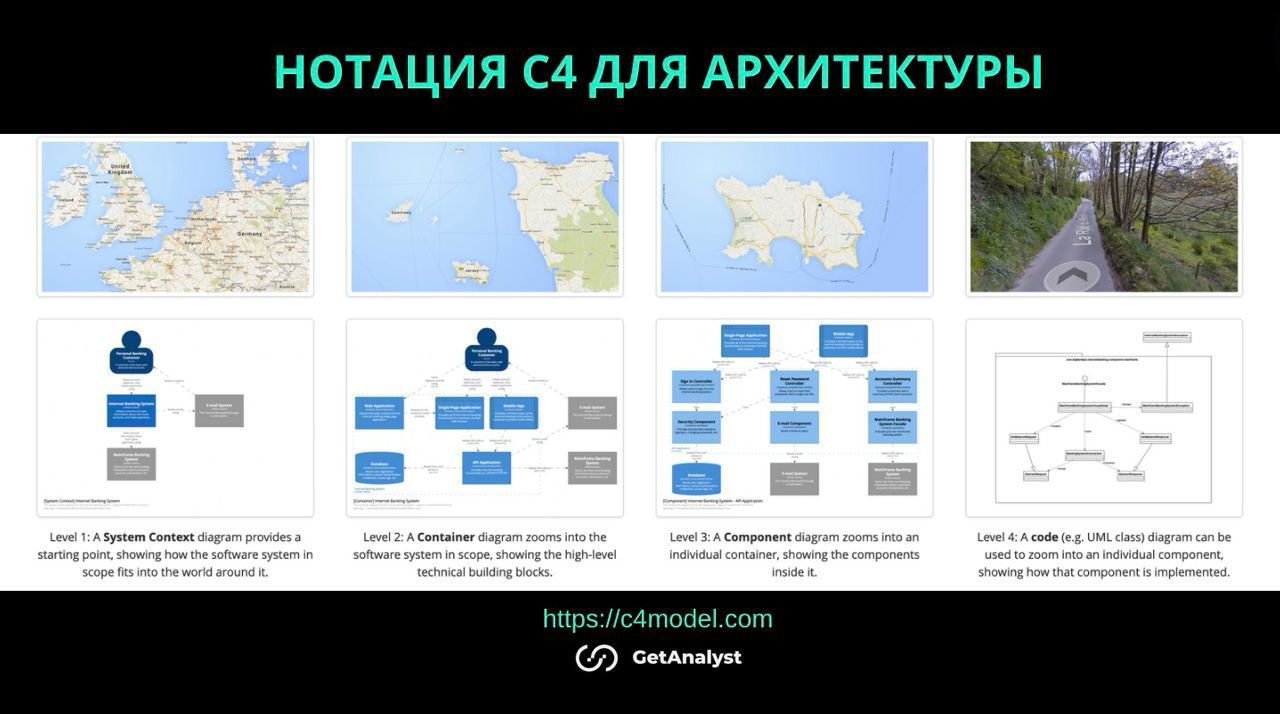

Она помогает архитекторам, разработчикам и системным аналитикам представлять архитектуру в виде четырех абстракций:

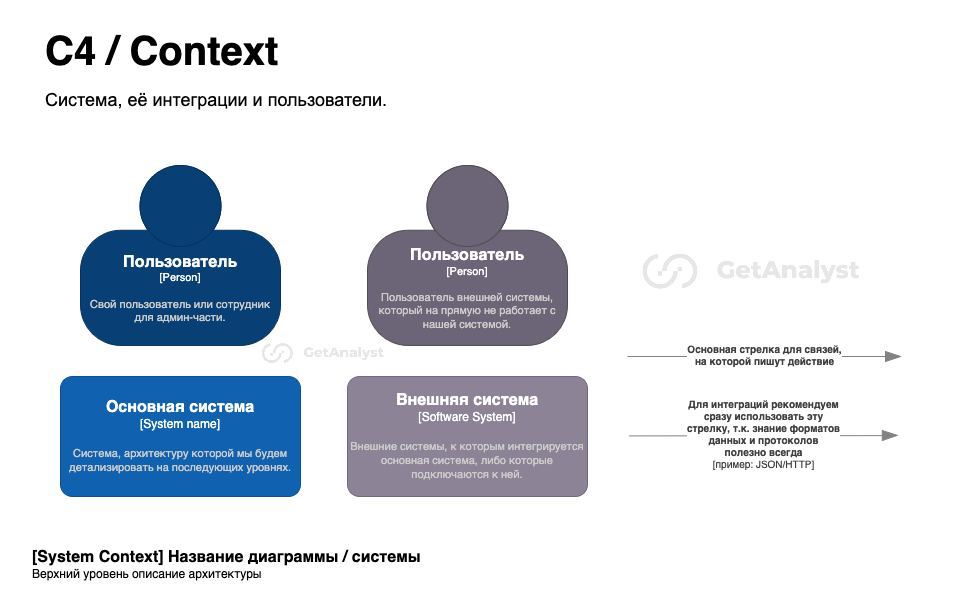

👉 Контекст (C4 / Context) - система, её интеграции и пользователи.

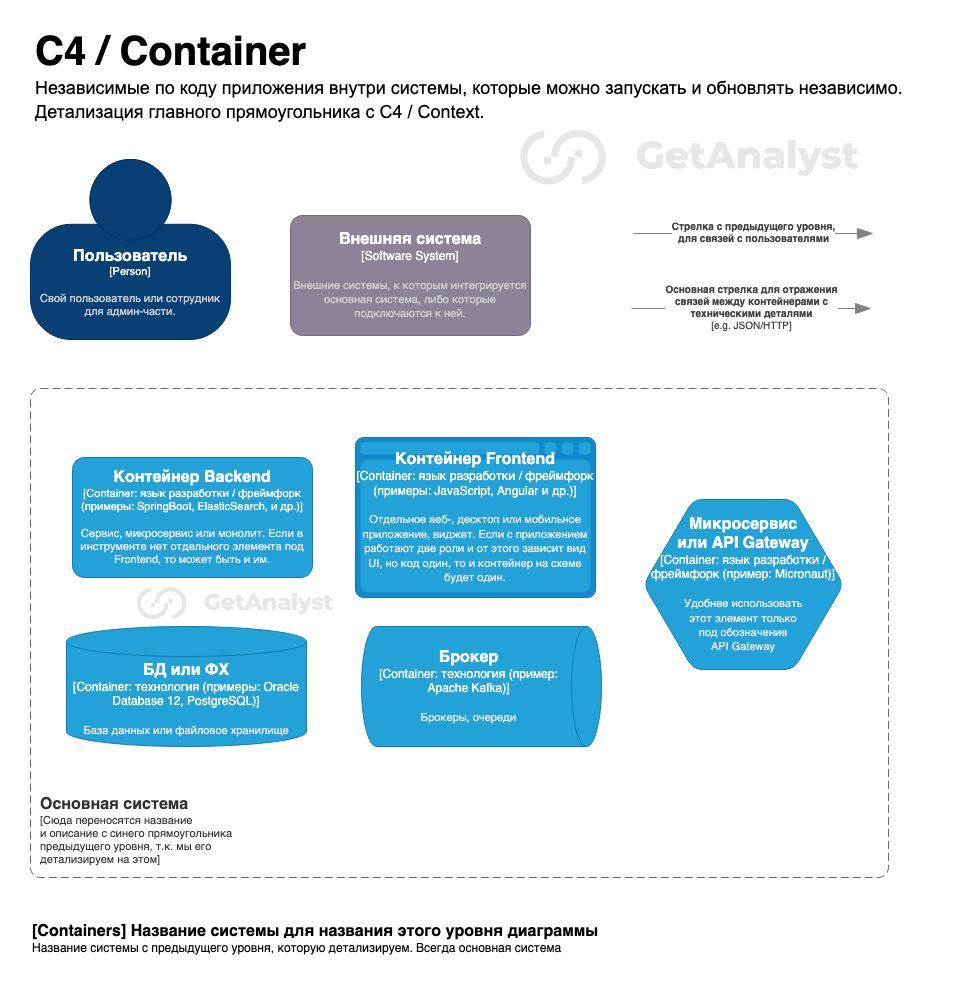

👉 Контейнеры (C4 / Container) - независимые по коду приложения внутри системы, детализация главного прямоугольника c C4 / Context.

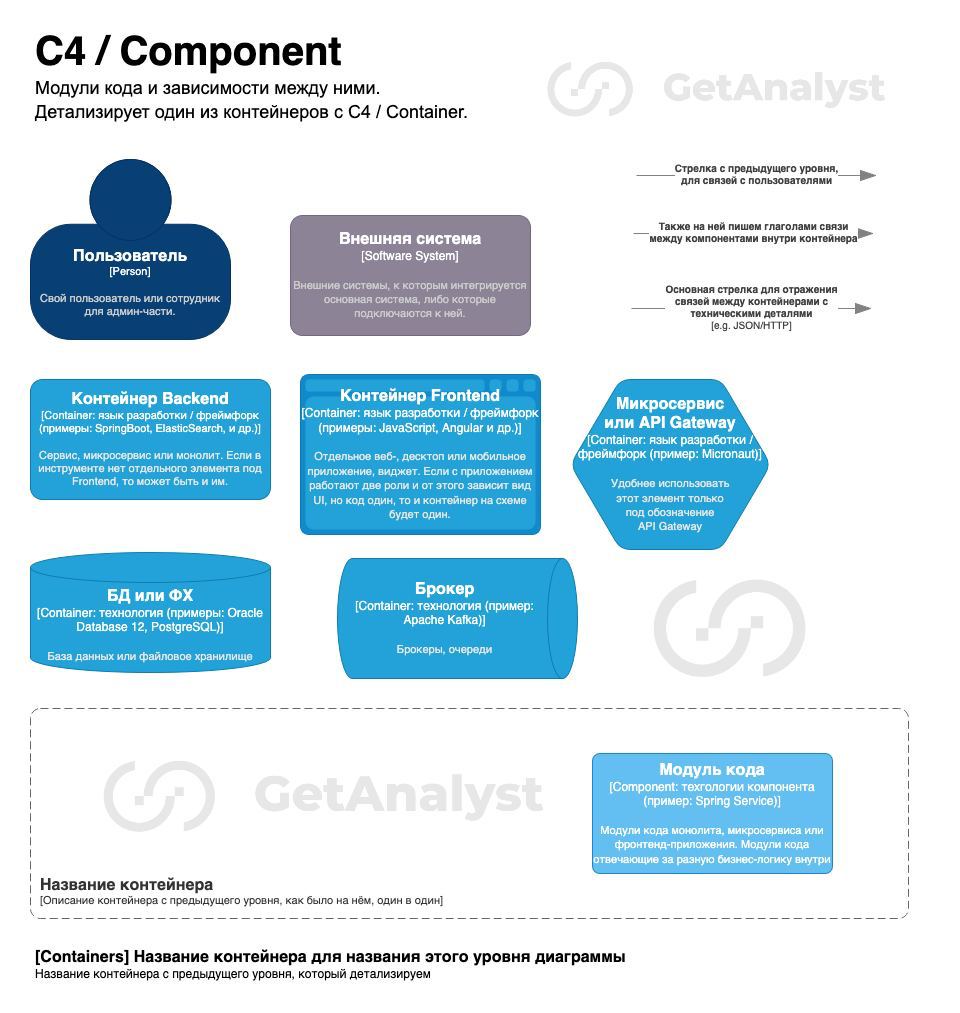

👉 Компоненты (C4 / Component) - модули кода и зависимости между ними, детализирует один из контейнеров с C4 / Container.

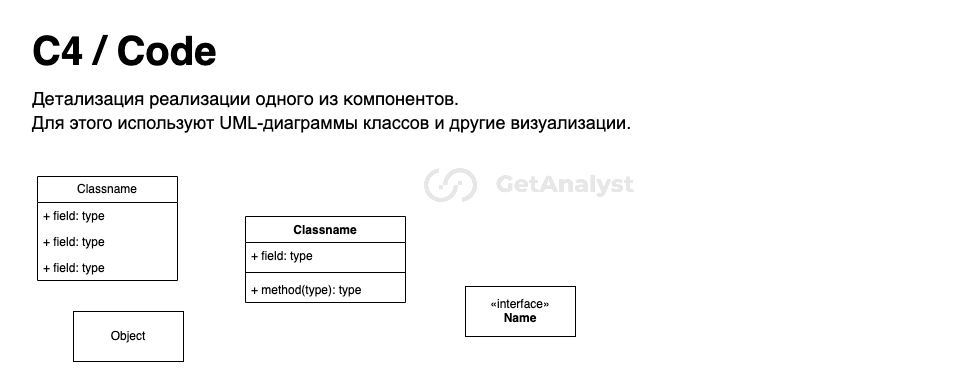

👉 Код (C4 / Code) - описывает реализацию кода для конкретных компонентов системы, детализирует C4 / Component.


Материалы для быстрого самостоятельного изучения C4:
🔗 Официальный сайт C4 (англ)
🔗 Шаблон с примером архитектуры в Miro
🔗 Нотация моделирования архитектуры С4 — примеры диаграмм и инструменты
