🔹 C4/Context - пример архитектуры для проекта #GreenChargeGA 🔹

Уровень Context в нотации C4 нужен, чтобы дать высокоуровневое представление о системе и ее окружении.

Он помогает понять что делает система, какие пользователи с ней взаимодействует, какие другие системы с ней связаны - интеграции.

Схема легко читается как бизнес-владельцами продукта, так и разработчиками.

👉 Что нужно показывать?

🔹 Основную систему – объект проектирования (например, интернет-магазин, банковское приложение).

🔹 Пользователей – кто взаимодействует с системой (клиенты, администраторы, партнеры).

🔹 Внешние системы – с чем интегрируется (платежные сервисы, справочники, ЭДО и другие).

🔹 Типы взаимодействий – основные потоки данных (например, клиент отправляет заказ в систему, система взаимодействует с банком).


👉 Что важно знать?

На этом уровне НЕ важно, какая архитектура будет использована – монолит, микросервисы, сервисы.

Мы не детализируем внутреннюю реализацию, а показываем глобальные границы и связи.

Это первый шаг проектирования архитектуры – помогает всем участникам проекта построить общее понимание системы.


👉 Пример для системы зарядки электромобилей - проект #GreenChargeGA

✔️ Основная система:
GreenChargeGA

✔️ Пользователи:
пользователи, которым нужно заряжать авто
сотрудники тех поддержки,
администраторы

✔️ Внешние системы:
ТБанк Интернет-эквайринг,
ТБанк Торговый эквайринг,
POS-Терминал для приема карт,
сканер QR-кодов,
датчики зарядной станции (энергия, температура и тп)
firebase (push)
unisender (sms/email)


Ни API, ни микросервисов, ни брокеров. Всё на верхнем уровне, чтобы осознать интеграции системы и пользователей. Ни более.
Сравните это со схемой проекта без нотации и увидите огромную разницу в количестве элементов!

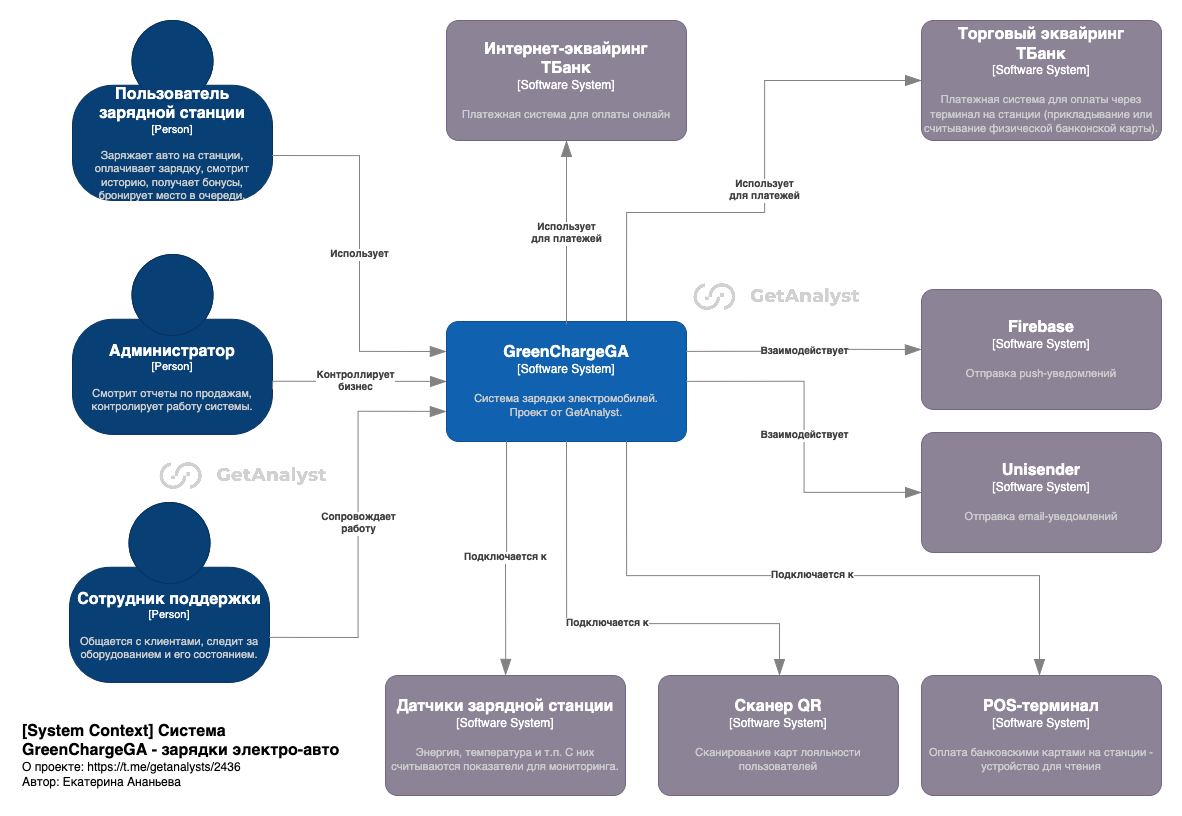

Схема архитектуры в C4/Context прикреплена к посту 🙌
