Компании Нацпроектстроя завершили монтаж рельсовых плит на полигоне Саблино – Тосно, где пройдут полевые испытания безбалластного пути ВСМ.

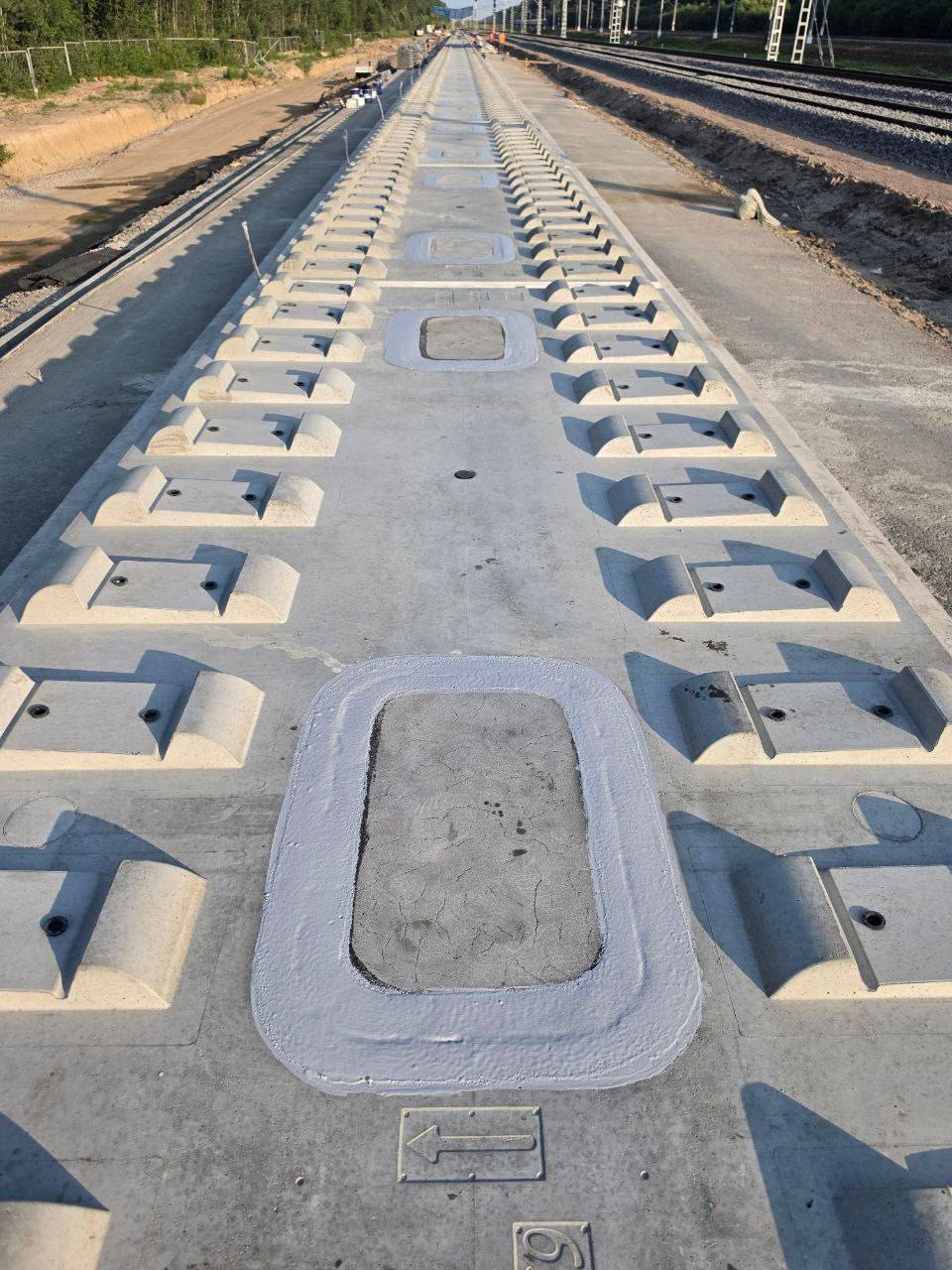

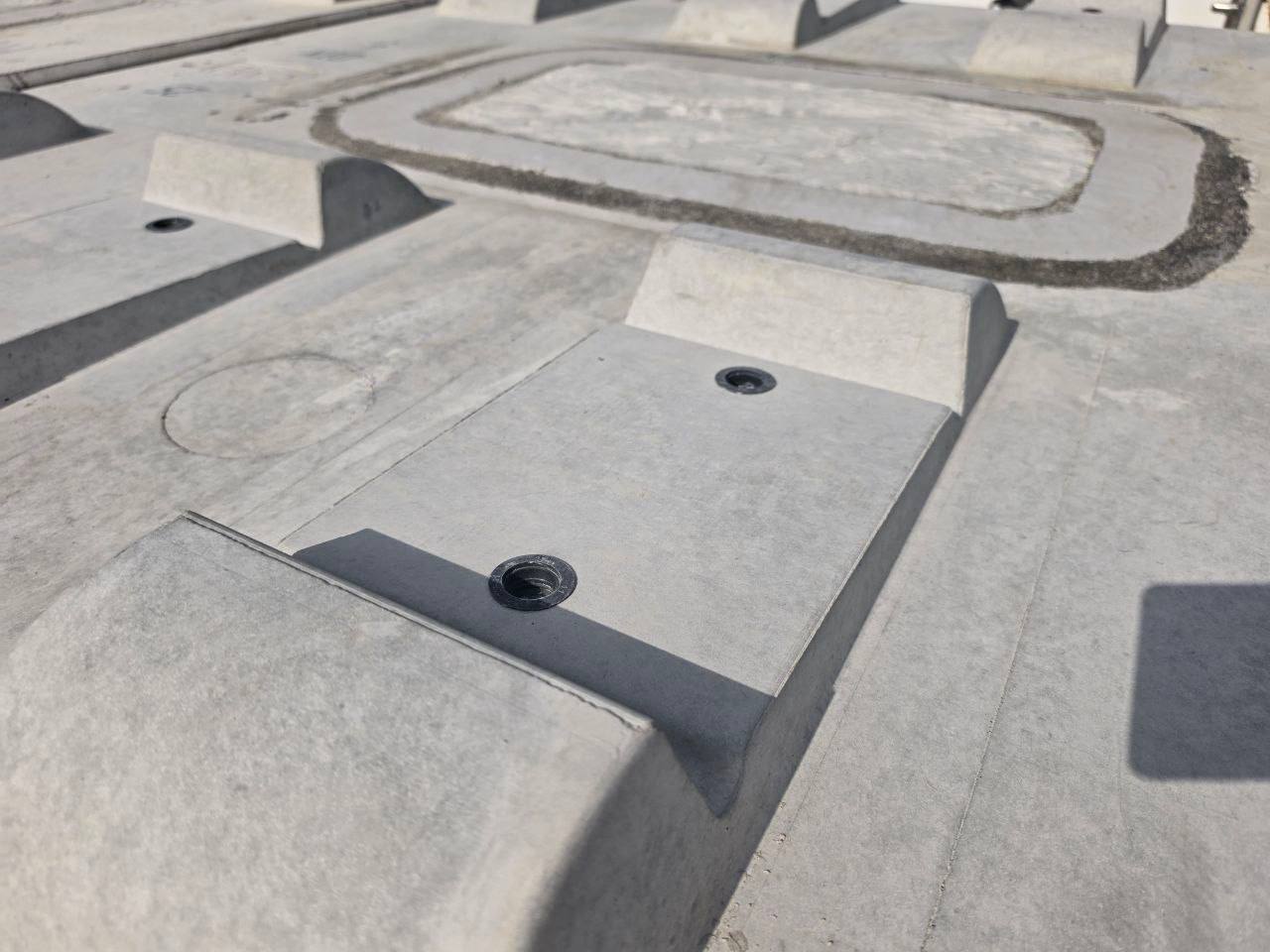

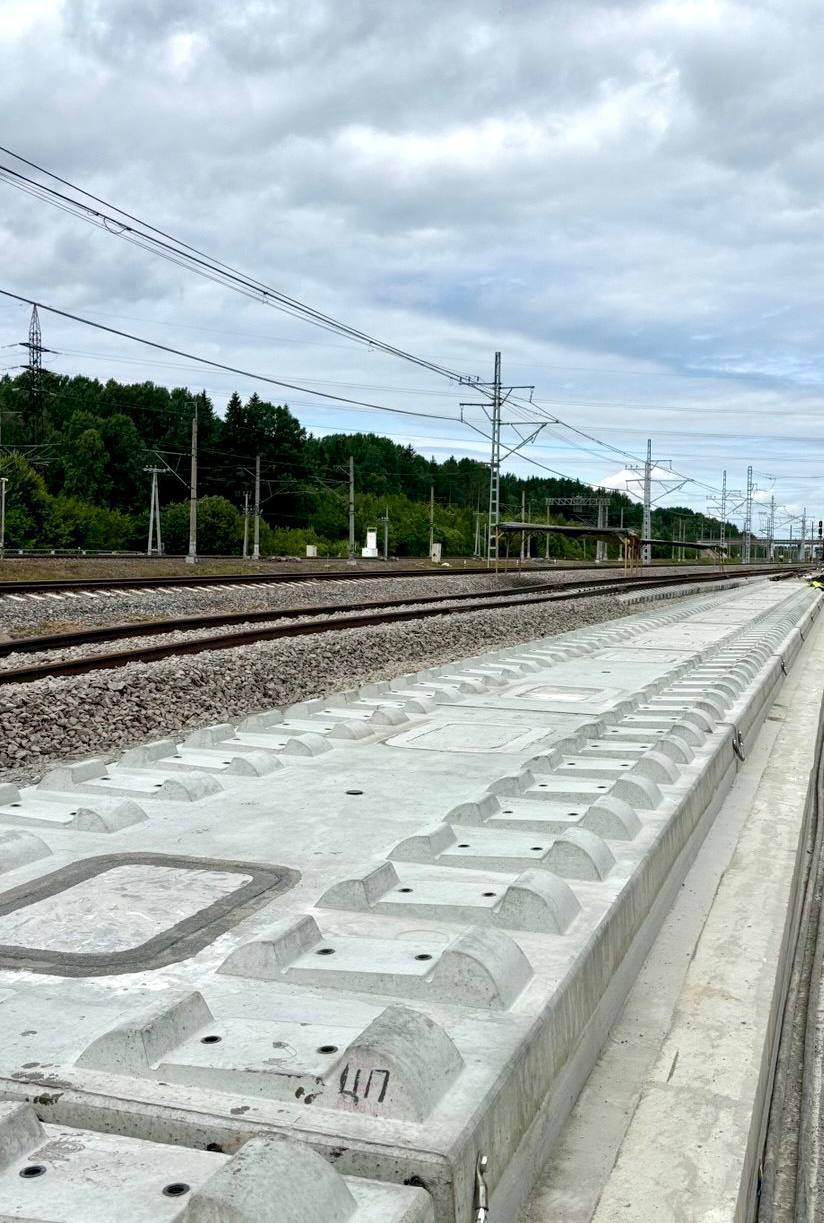

На участке протяженностью более 1 км уложили 263 бетонных конструкции: 207 рельсовых плит НГП 4.0 и 56 плит стрелочных переводов.
Работы шли в несколько этапов:
😊На усиленное земляное полотно уложили бетонные фундаментные плиты. Под стрелочные переводы – вручную, а на основном участке – с помощью автоматизированного бетонно-укладочного комплекса. Процесс требует высокой точности: отклонения по высоте не должны превышать 5 мм.

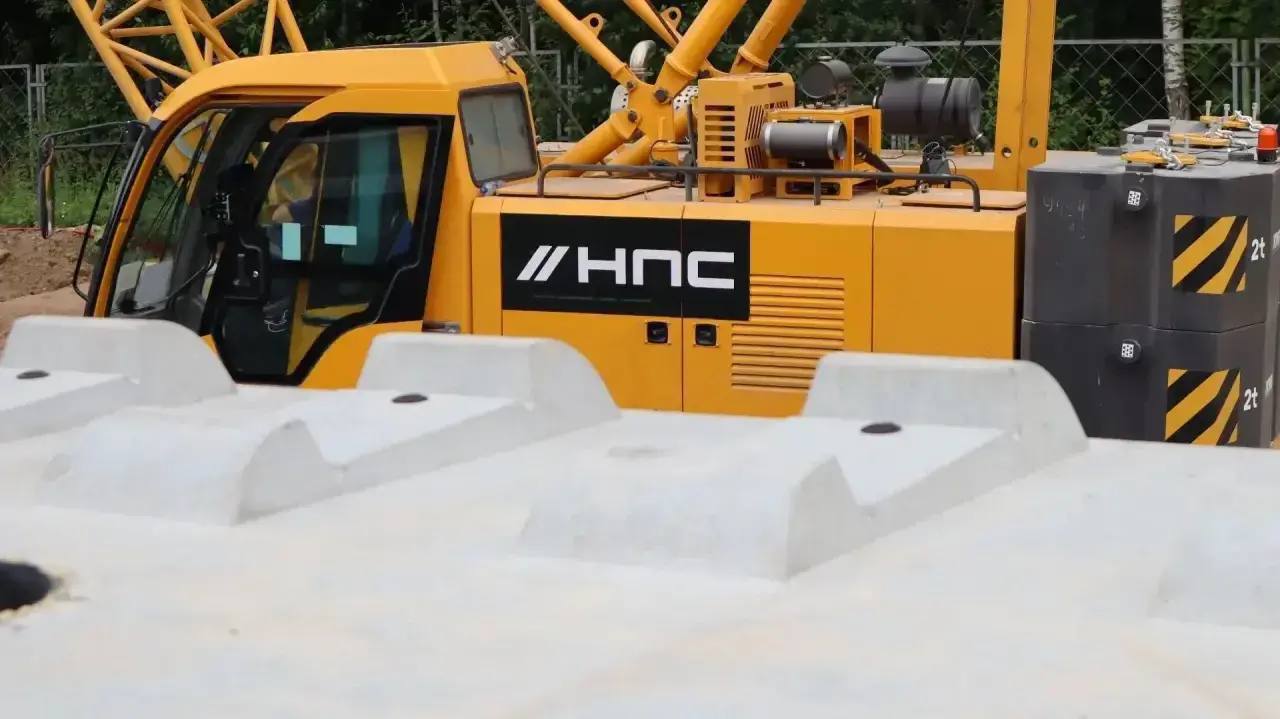

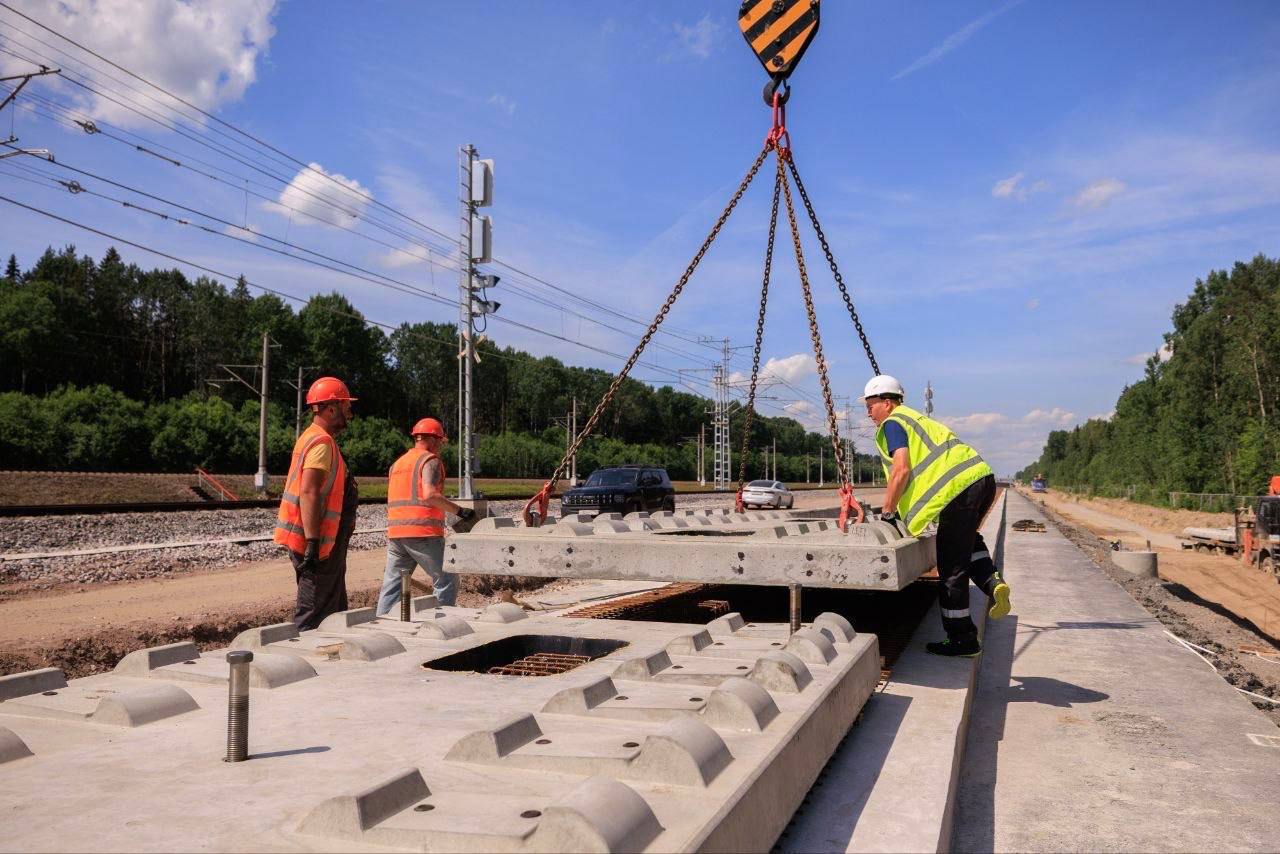

😊Над фундаментом на трехпозиционные домкраты выставили рельсовые плиты. Вес одной плиты – порядка 7 тонн, их устанавливают с помощью 55-тонного гусеничного крана и 70-тонного автокрана.

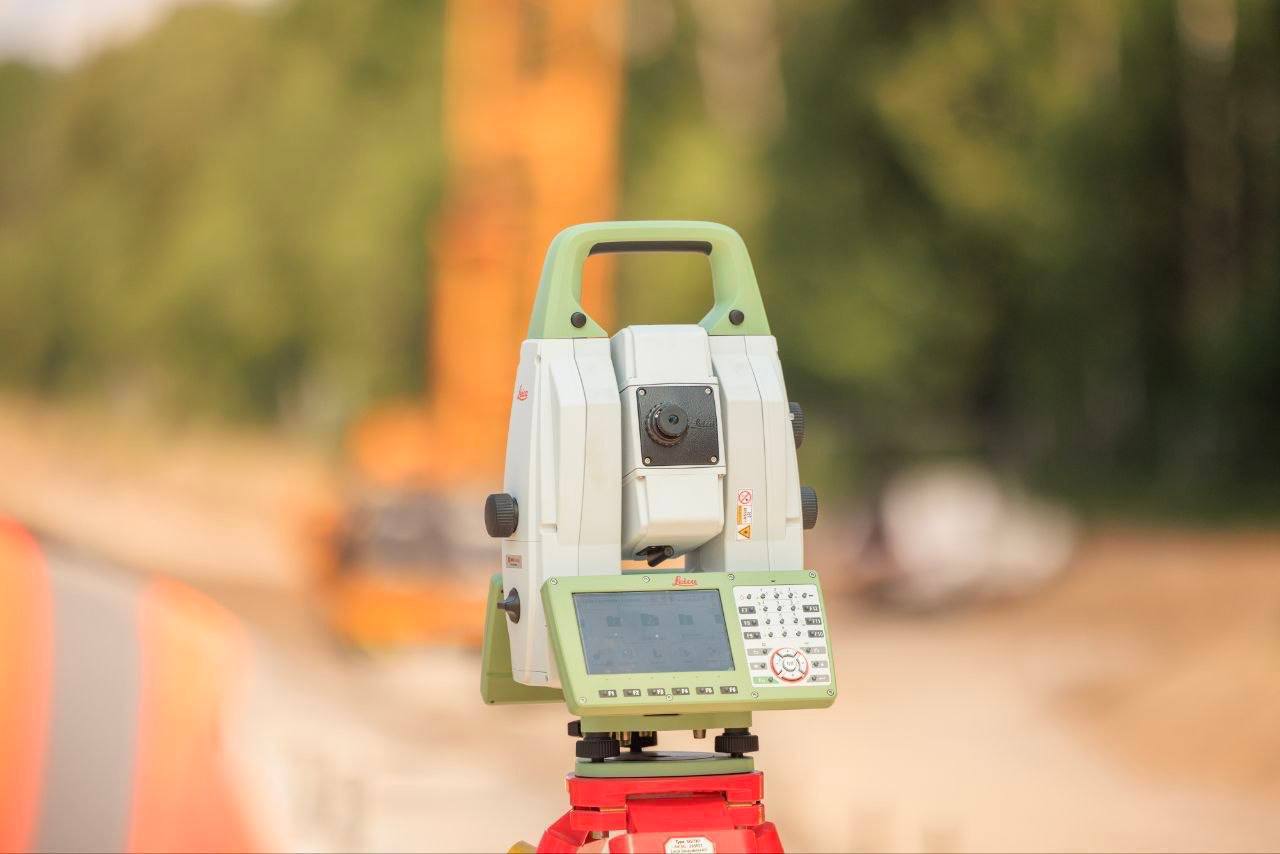

😊Самая сложная часть – регулировка плит, их нужно позиционировать с ювелирной точностью до 1 мм. Для этого применяют роботизированный тахеометр, который определяет положение в пространстве с учетом температуры и времени суток. В прибор зашито программное обеспечение разработки Нацпроектстроя: в реальном времени система по четырем точкам сверяет фактические координаты плиты с проектом и выдает рекомендации по корректировке.

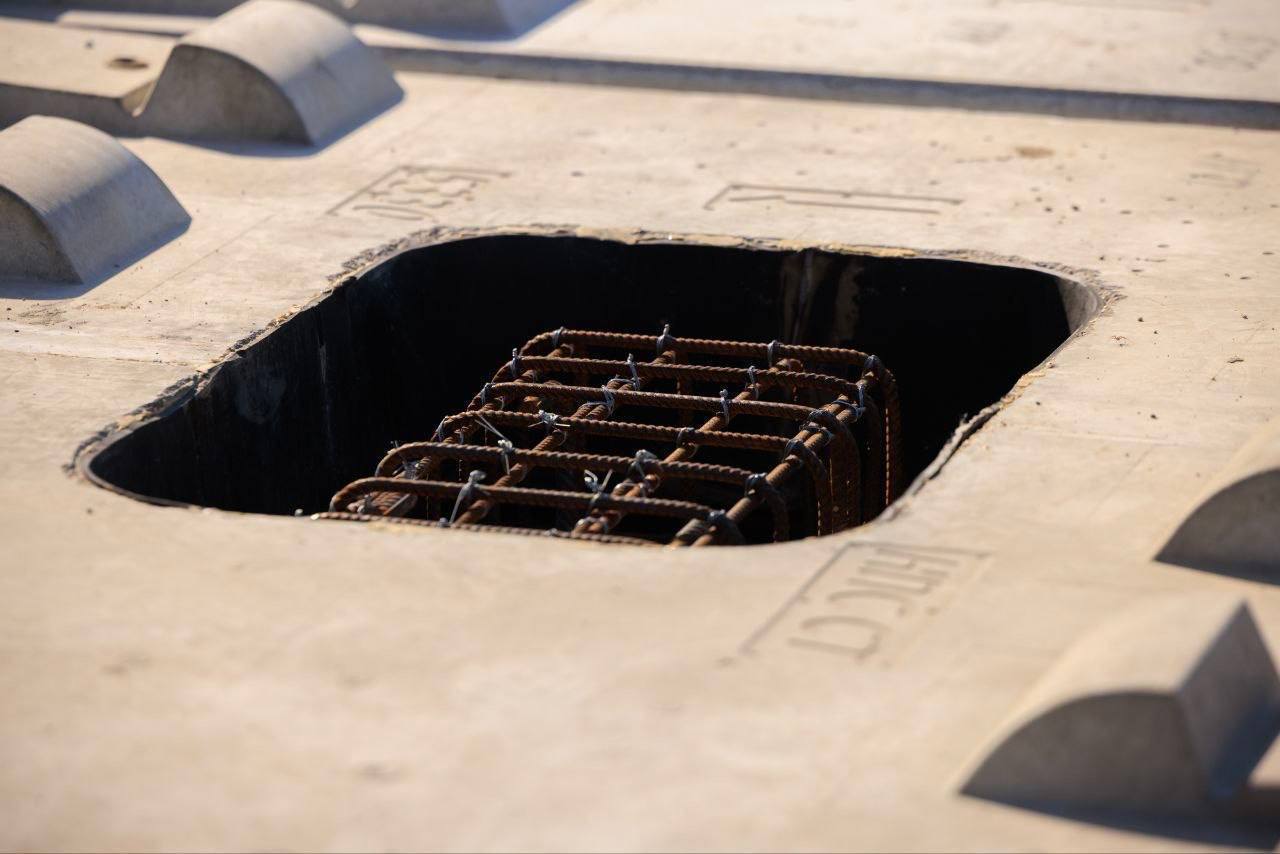

😊После регулировки и фиксации плит строители смонтировали опалубку, через отверстия в плитах залили между ними и фундаментом слой самоуплотняющегося бетона. Смесь не дает усадки и заполняет все пространство, не требуя вибрирования.
Теперь специалистам РЖД предстоит уложить на плиты термоупрочненные рельсы, выполнить настройку систем железнодорожной автоматики. После этого под нагрузкой от «Сапсанов» на полигоне проверят, как подвижной состав воздействует на земляное полотно и безбалластный путь.
