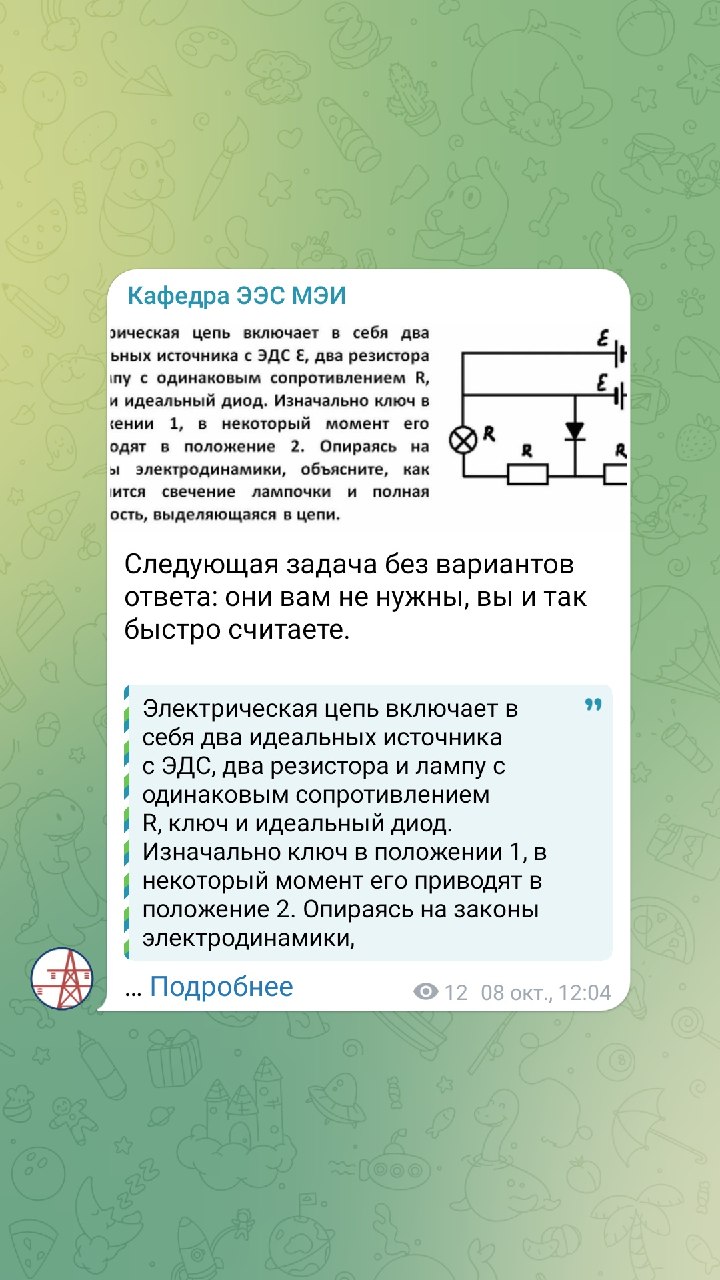

Электрическая цепь включает в себя два идеальных источника с ЭДС, два резистора и лампу с одинаковым сопротивлением R, ключ и идеальный диод. Изначально ключ в положении 1, в некоторый момент его приводят в положение 2. Опираясь на законы электродинамики, объясните, как изменится свечение лампочки и полная мощность, выделяющаяся в цепи.

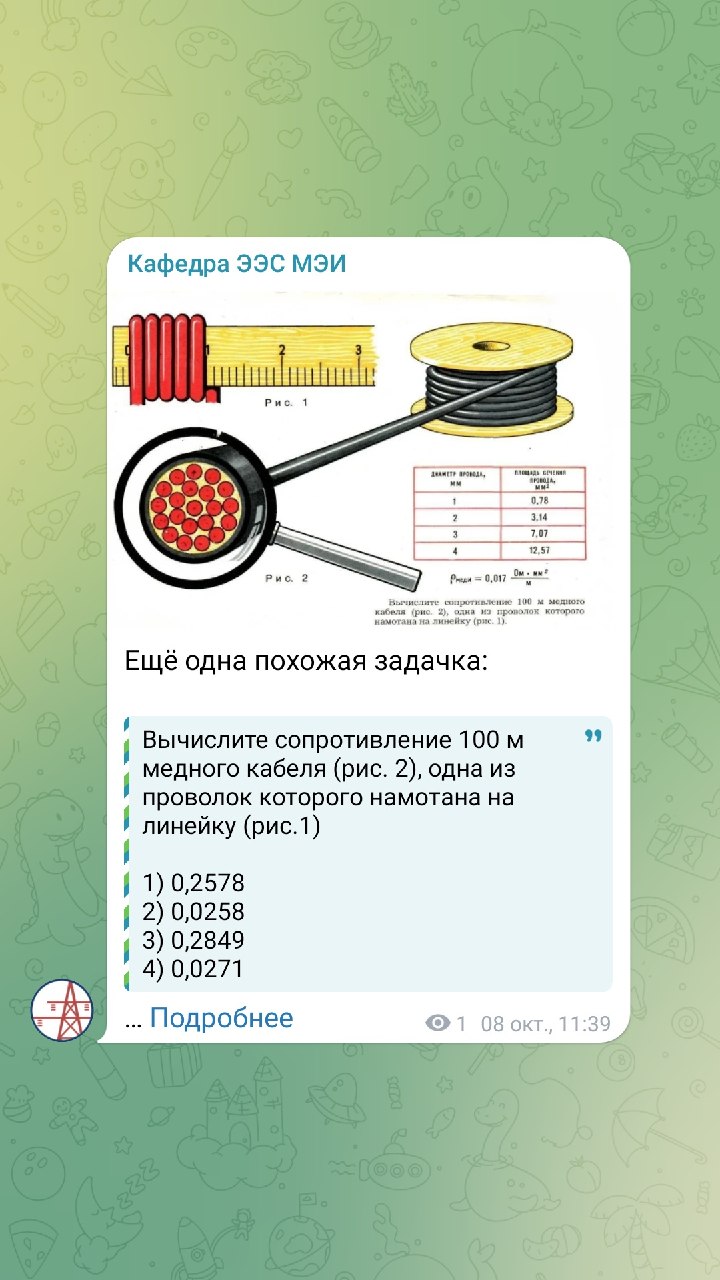

Вычислите сопротивление 100 м медного кабеля (рис. 2), одна из проволок которого намотана на линейку (рис.1)

1) 0,2578
2) 0,0258
3) 0,2849
4) 0,0271

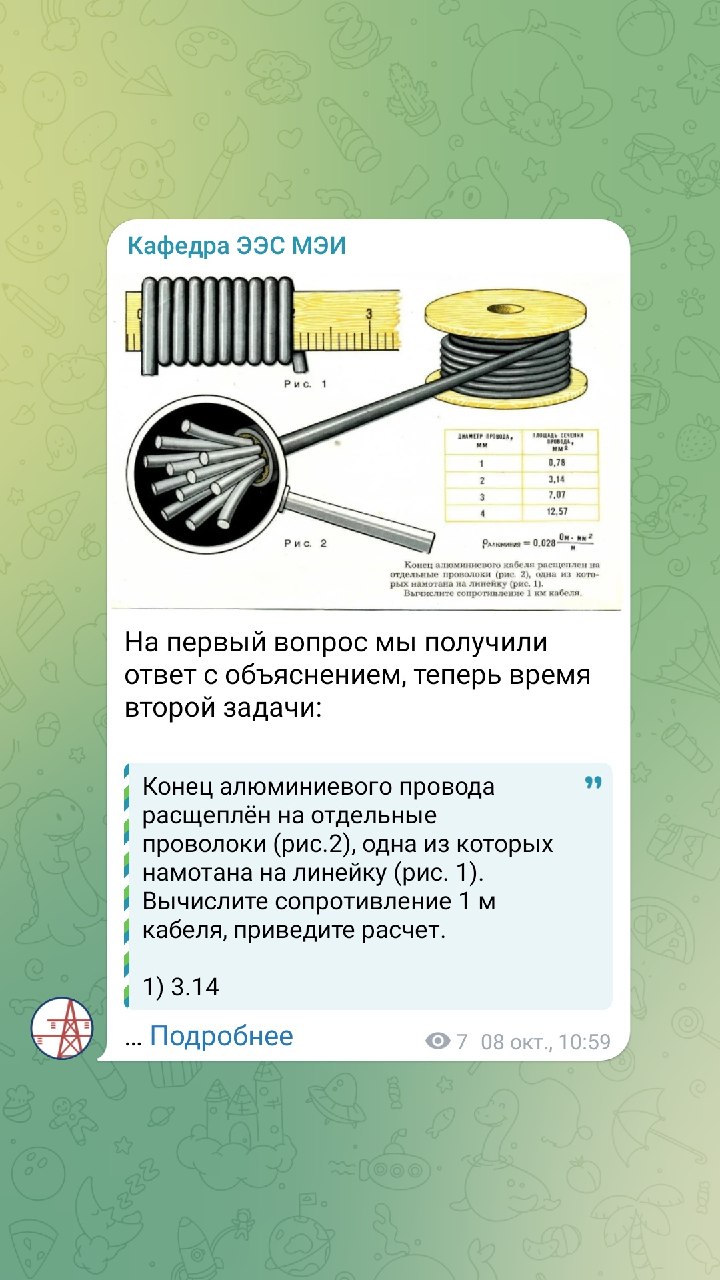

Конец алюминиевого провода расщеплён на отдельные проволоки (рис.2), одна из которых намотана на линейку (рис. 1).
Вычислите сопротивление 1 м кабеля, приведите расчет.

1) 3.14
2) 12
3) 0,314
4) 0,743

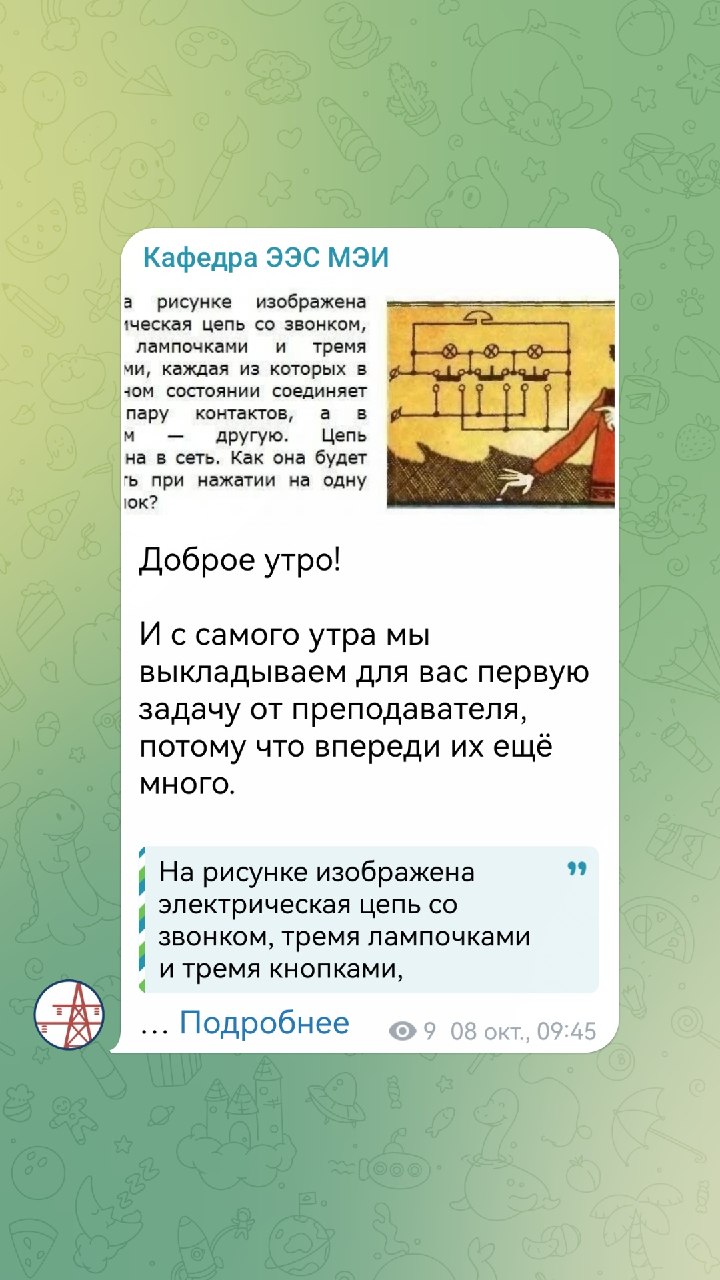

На рисунке изображена электрическая цепь со звонком, тремя лампочками и тремя кнопками, каждая из которых в свободном состоянии соединяет одну пару контактов, а в нажатом - другую. Цепь включена в сеть. Как она будет работать при нажатии на одну из кнопок?

1) происходит КЗ.
2) звенит звонок и горят все лампы.
3) звенит звонок и горит одна соответствующая лампа.
4) ничего не происходит.

В Москве (внутри МКАДа) класс напряжения 35 кВ практически полностью отсутствует. Однако на этой развязке он присутствует, как и три остальных класса более высоких напряжений. Что это за развязка и какие классы напряжения на ней представлены?
