Всем приветик кто тоже не спит, в проекте была раздвижная дверь и что-то нигде не нашла никаких узлов по ней. Решила сделать свой, но немного по особенному:)
Это сделано моделью в контексте, между проектами модельку можно спокойно копировать.
Мне хотелось, чтобы был узел в 3Д и сразу красиво:) Чертежный вид это замечательно, но чертить там 3д, это жесть какая-то или я чего-то не знаю😁.
Большой плюс в том, что не надо отдельно никакие виды повторно вычерчивать, просто навел камеру как тебе выгоднее и закрепил вид, оформил как нужно и все. Минус только в том, что оформление и размеры не переходят от проекта в проект, но аннотации все равно можно скопировать)

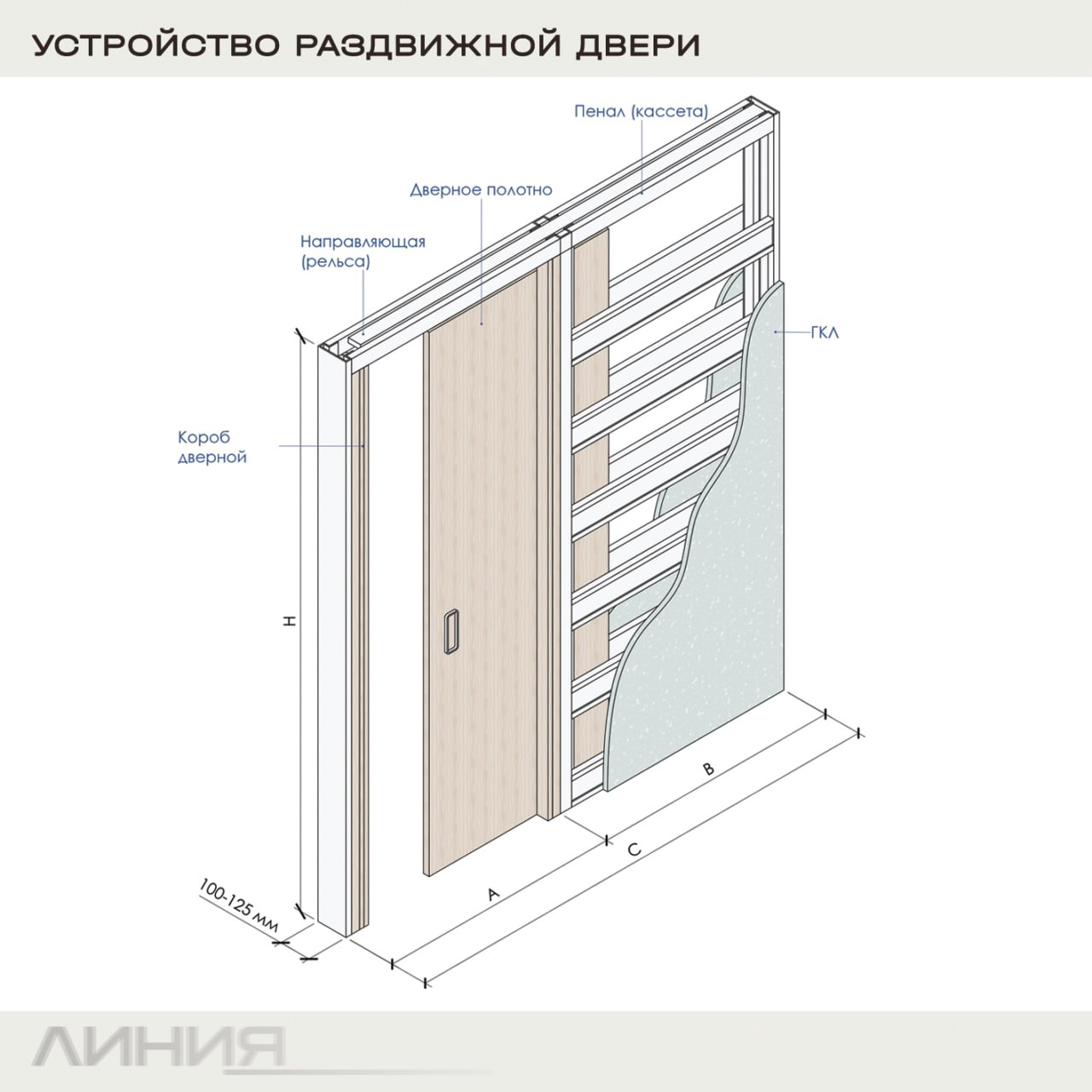

В общем делюсь с вами моей моделькой одиночной и двойной раздвижной двери.
Как пользоваться:
Копируем себе в проектик модельку и создаем 3д виды которые необходимы (у меня это орто, фас и вид сверху, ниже будет прикреплен пример оформления и он также будет в файле ревит)
и обязательно блокируем 3Д вид, а дальше уже проставляем размеры и подписи, переносим всю эту красоту себе на лист. готово.

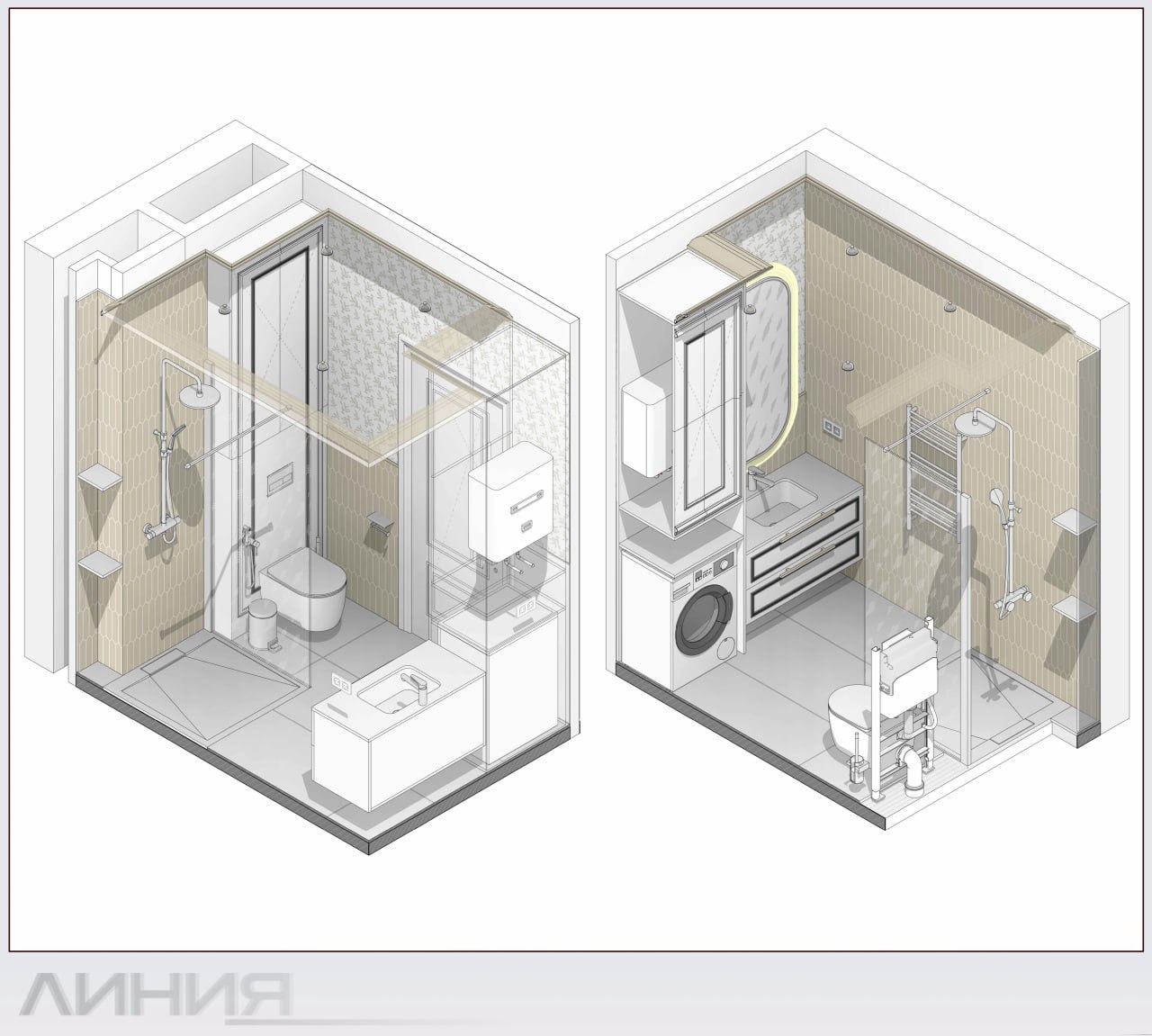

Кстати, это уже не первая моделька, которую я использую для узлов, делала также такое для радиальной стенки, как по мне очень эффектно выглядит😛
Если зайдет такой формат, можете написать ниже, что бы вам хотелось смоделить⬇️
Revit 2025автор:
@neozefir
