Расширение диапазона частот Алиссум-8 🪁

Ранее рассказывали:
🛜 Про VTX 12 ГГц
https://t.me/quadro_code/547
https://t.me/quadro_code/693
https://t.me/quadro_code/697
📊 Про испытания и расширение диапазона детекторов БПЛА Алиссум
https://t.me/quadro_code/500
https://t.me/quadro_code/662
https://t.me/quadro_code/706

Сегодня: полигонные испытания
Условия:

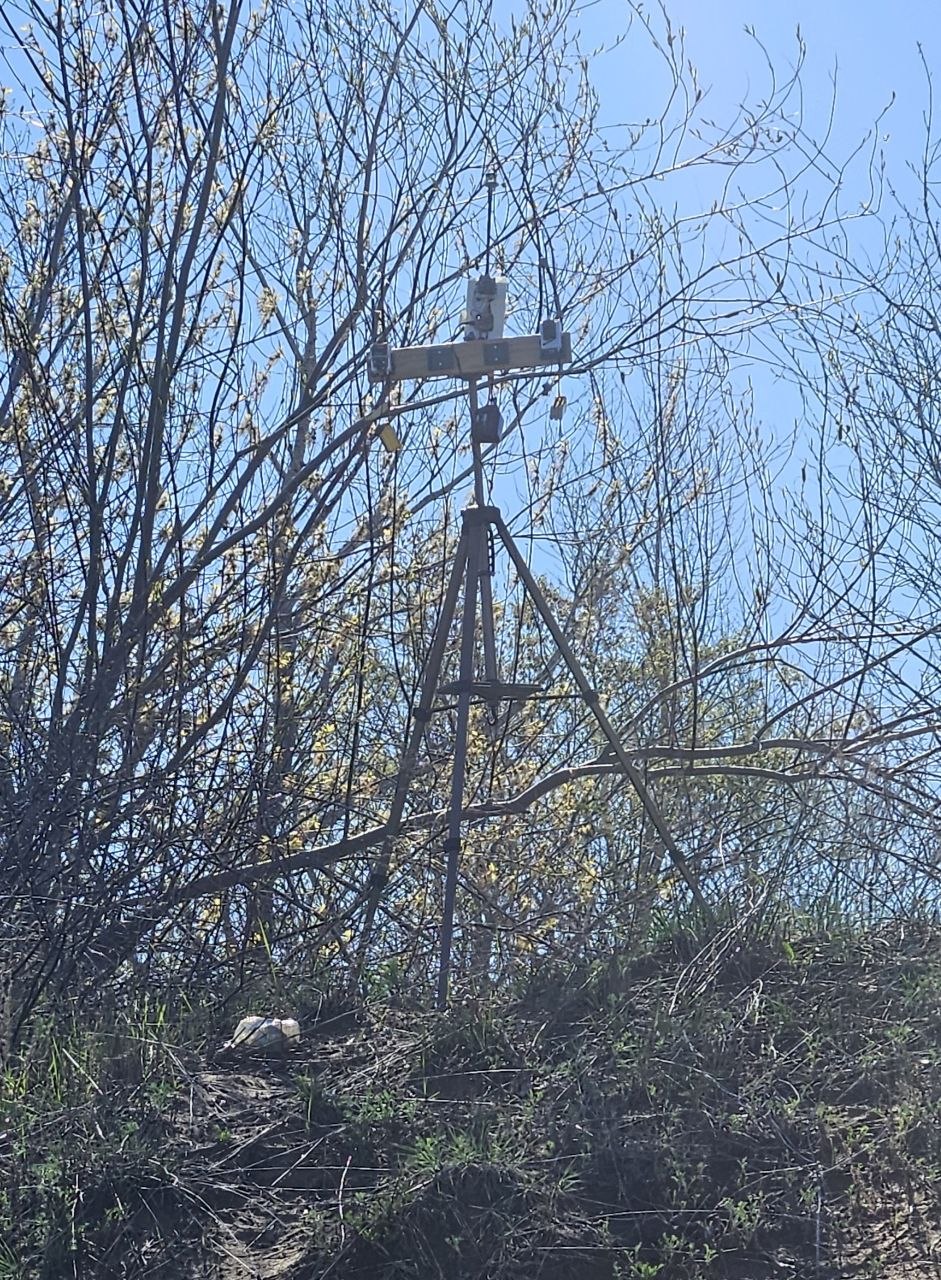

▪️ «Змей Горыныч»: VTX1 — 5910МГц/600мВт, VTX2 — 7185МГц/2Вт, VTX3 — 7500–12000МГц/2Вт. Работают одновременно, проверяем сразу все❗️

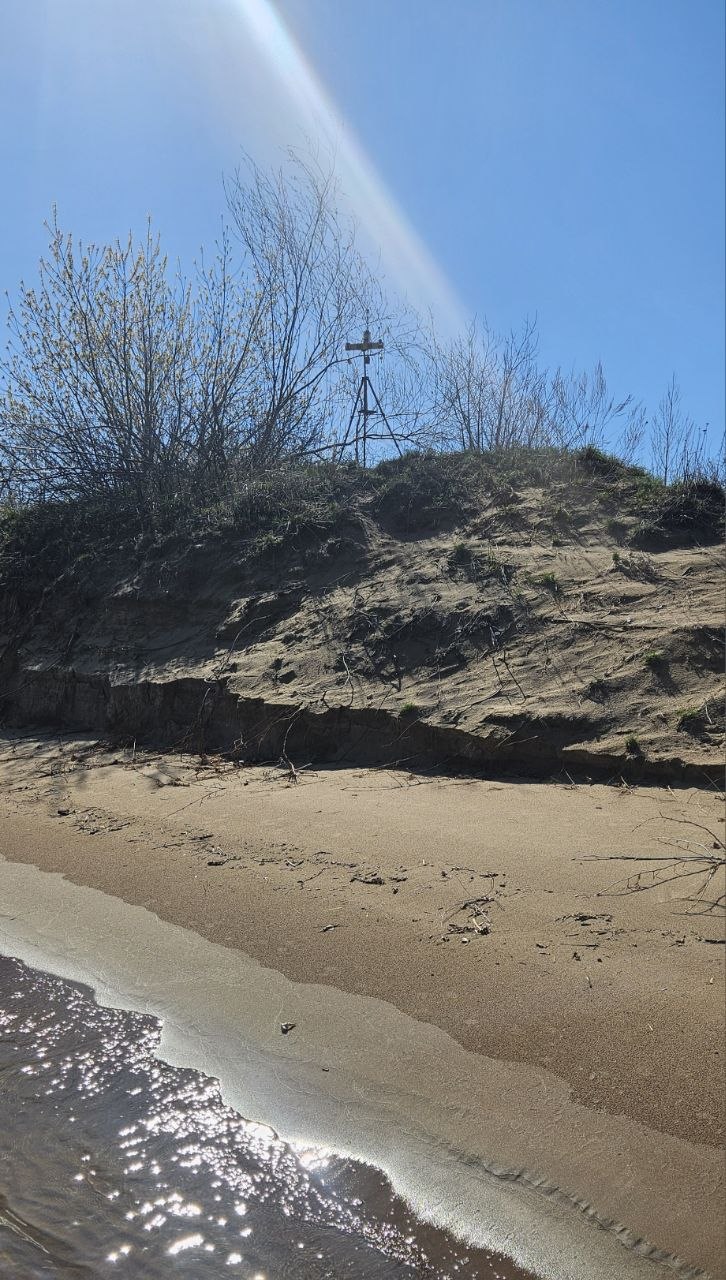

▪️ Высота установки передатчиков: 4–5 метров.
▪️ Алиссум-8: 3 детектора для получения статистики по образцам, высота установки — 1 метр.
▪️ Прямая видимость до 3 км.
▪️ Начало тестирования: 10:15.
Учитывая небольшие высоты, условия хуже, чем при полетах.

Задача:
▪️ Проверка в реальных условиях дальности обнаружения сигналов VTX в диапазоне 7,5–12 ГГц.
▪️ Сравнение эффективности работы детектора в различных диапазонах.

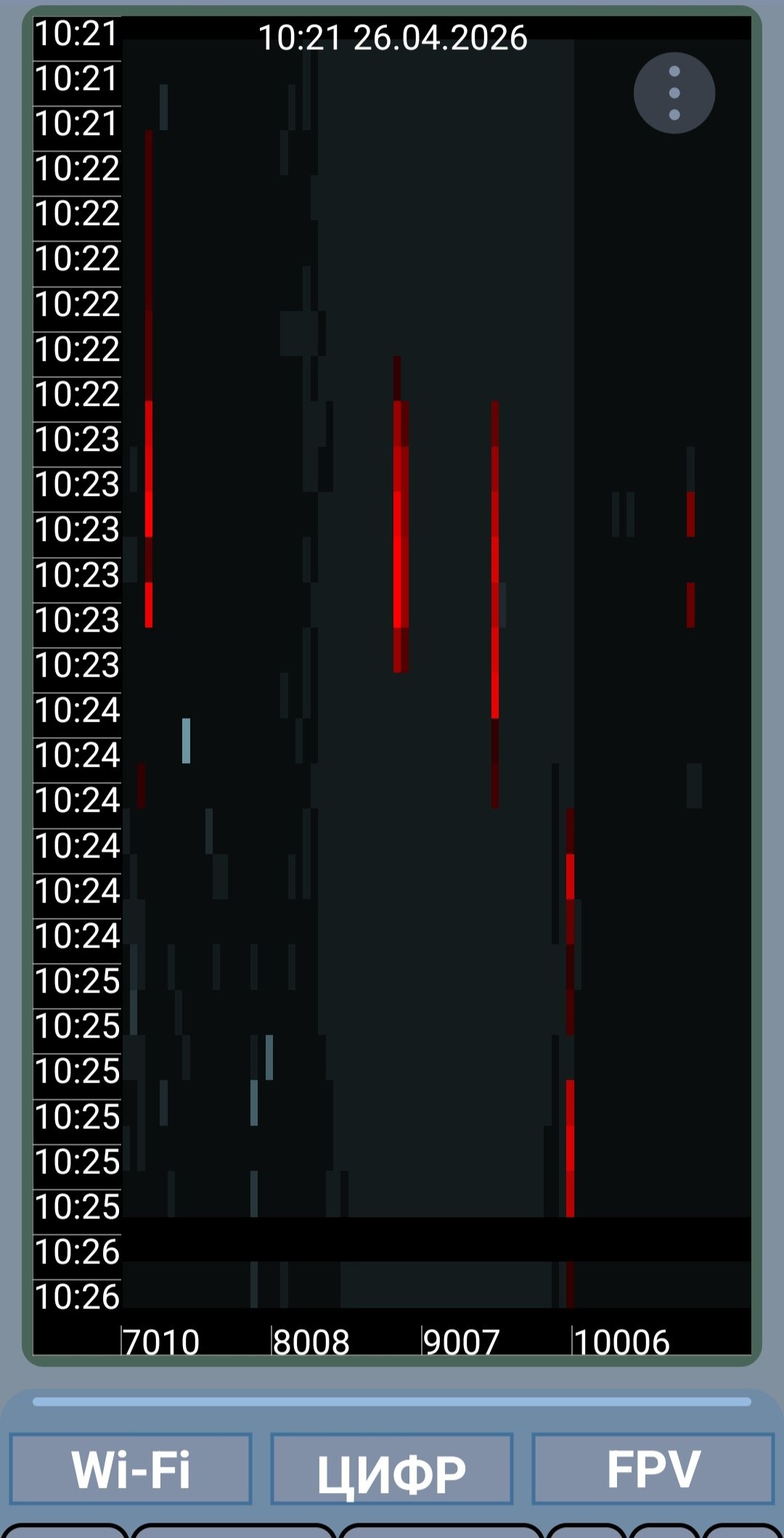

Результаты:
🔹 Все детекторы показали уверенное обнаружение в диапазоне 7,5–9,5 ГГц, дальности в этом диапазоне примерно соответствуют VTX 7,2 ГГц.
🔹 В диапазоне 9,5–10 ГГц дальность обнаружения уменьшается до 500–1000 метров.
🔹 В диапазоне 10–12 ГГц эффективность обнаружения падает. Есть вопросы как к приемнику обнаружителя, так и к VTX, его антенне и корректности условий эксперимента.

Выводы:
Готовим обновление с расширением диапазона Алиссумов по крайней мере до 10 ГГц.
Продолжаем работать с железом.

Команда «Квадро код» 🪁
https://t.me/quadro_code
