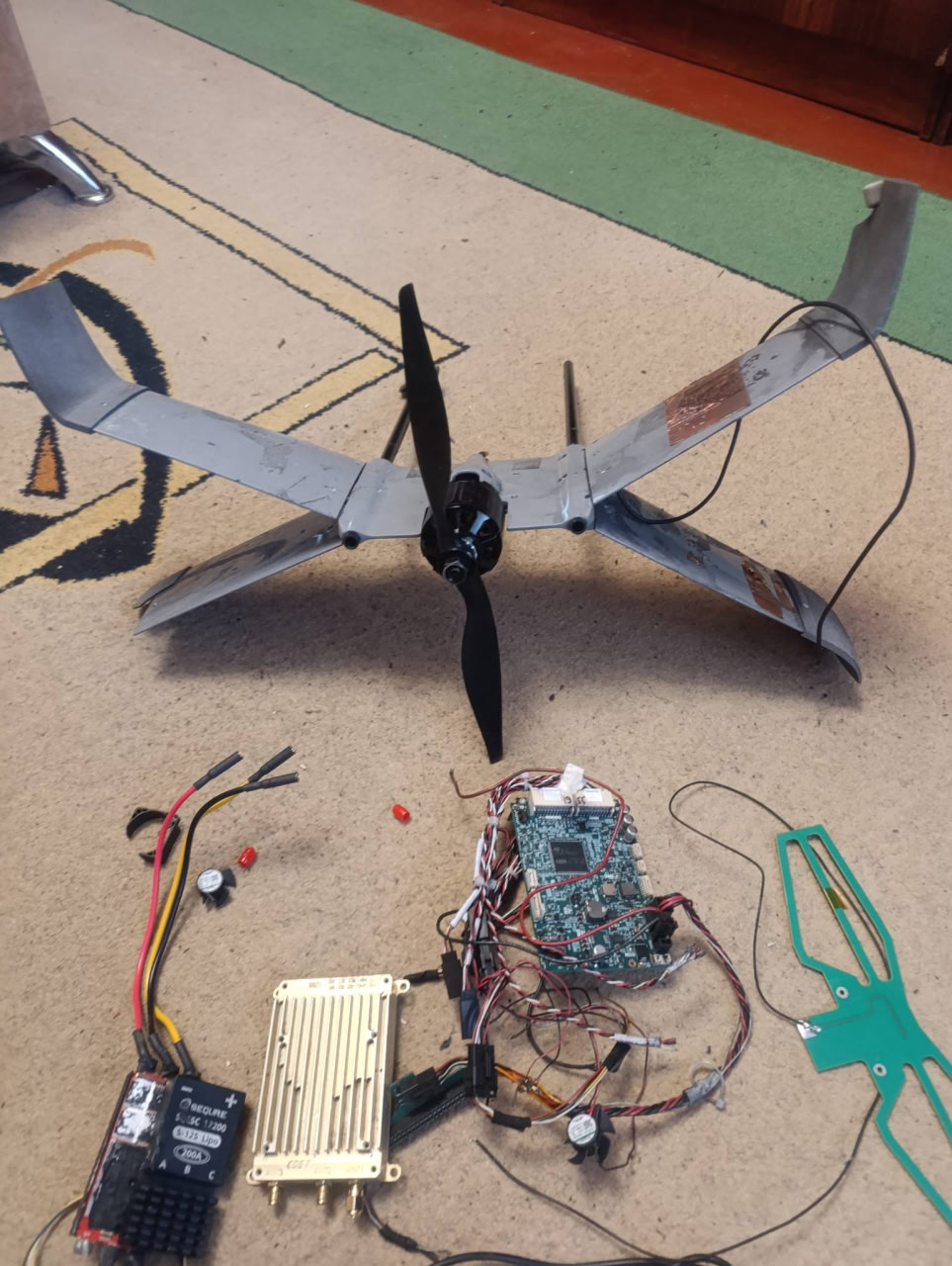

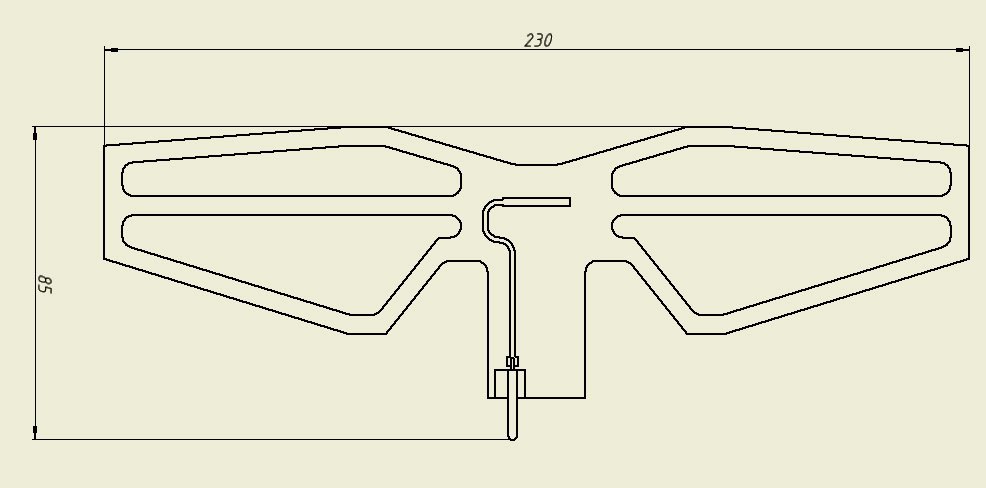

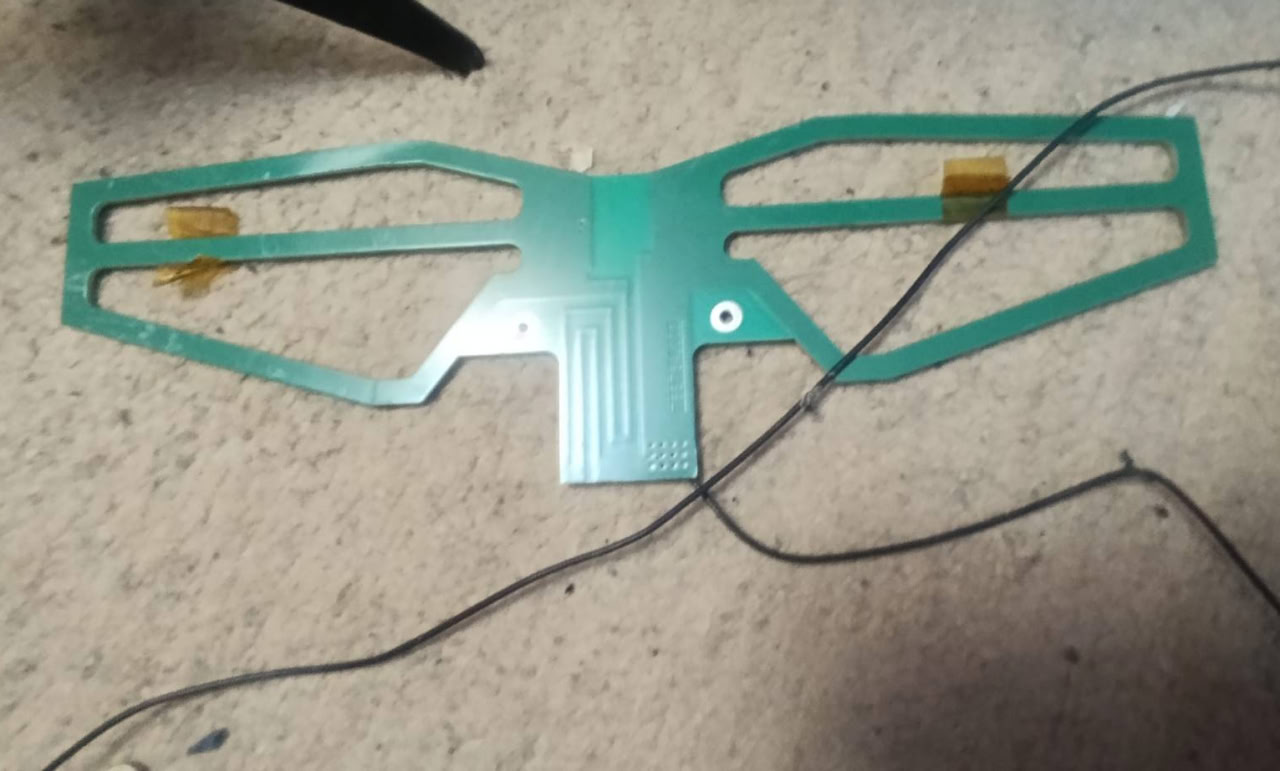

📡Редактор ПН забыл отметить тут, что в американском перехватчике AS3 "Surveyor", используемом противником(предыдущие публикации: тут, тут, тут, тут, тут и тут) из состава комплекса Merops, комплектуется укро-системой управления и телеметрии "TLM-2" с "родной" антенной "TLM-AS-2"(бортовая, фото: 1, 3, 4, 5, 6, 7 и 8).

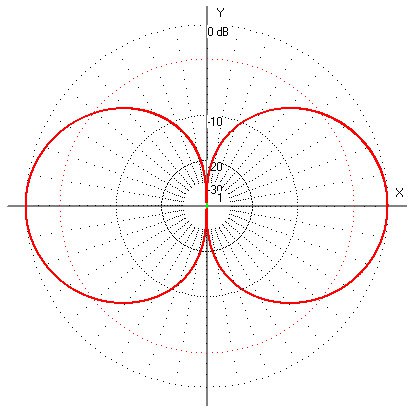

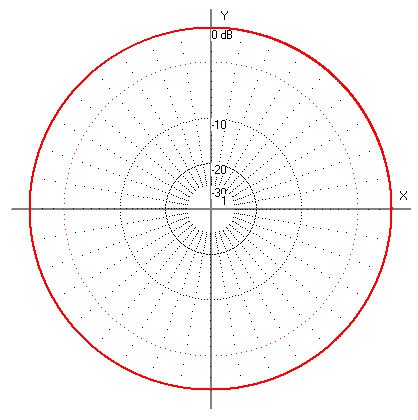

Обычно на борт устанавливается две антенны "TLM-AS-2", по ДН в горизонтальной плоскости - практически круговая(фото 7), в вертикальной - выраженная "восьмёрка"(фото 8).
ТТХ "TLM-AS-2":
🤔 Рабочий диапазон частот: 450 - 850 МГц
🤔 Поляризация: вертикальная
🤔 Коэффициент усиления (относительно изотропного излучателя): не менее 2 дБи
🤔 Направленность: всенаправленная
🤔 Максимальная входная мощность (на каждый вход): 0,2 кВт
🤔 КСВ в рабочем диапазоне: не более 2
🤔 Входное сопротивление: 50 Ом
🤔 Разъём: SMA(m)
🤔 Высота антенны: не более 250 мм
🤔 Масса: не более 30 г

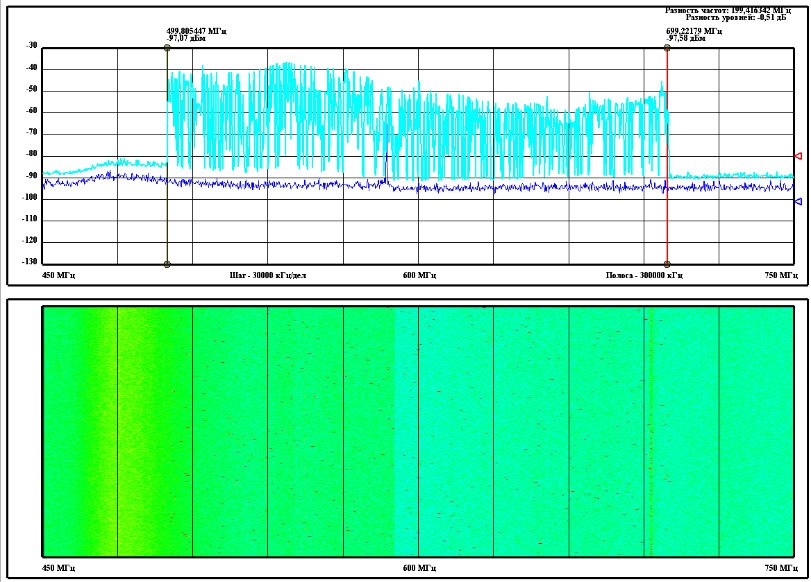

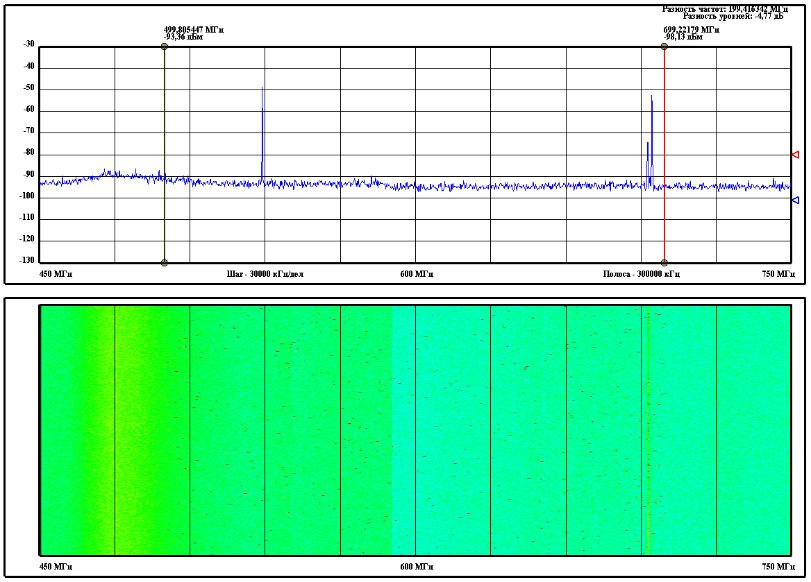

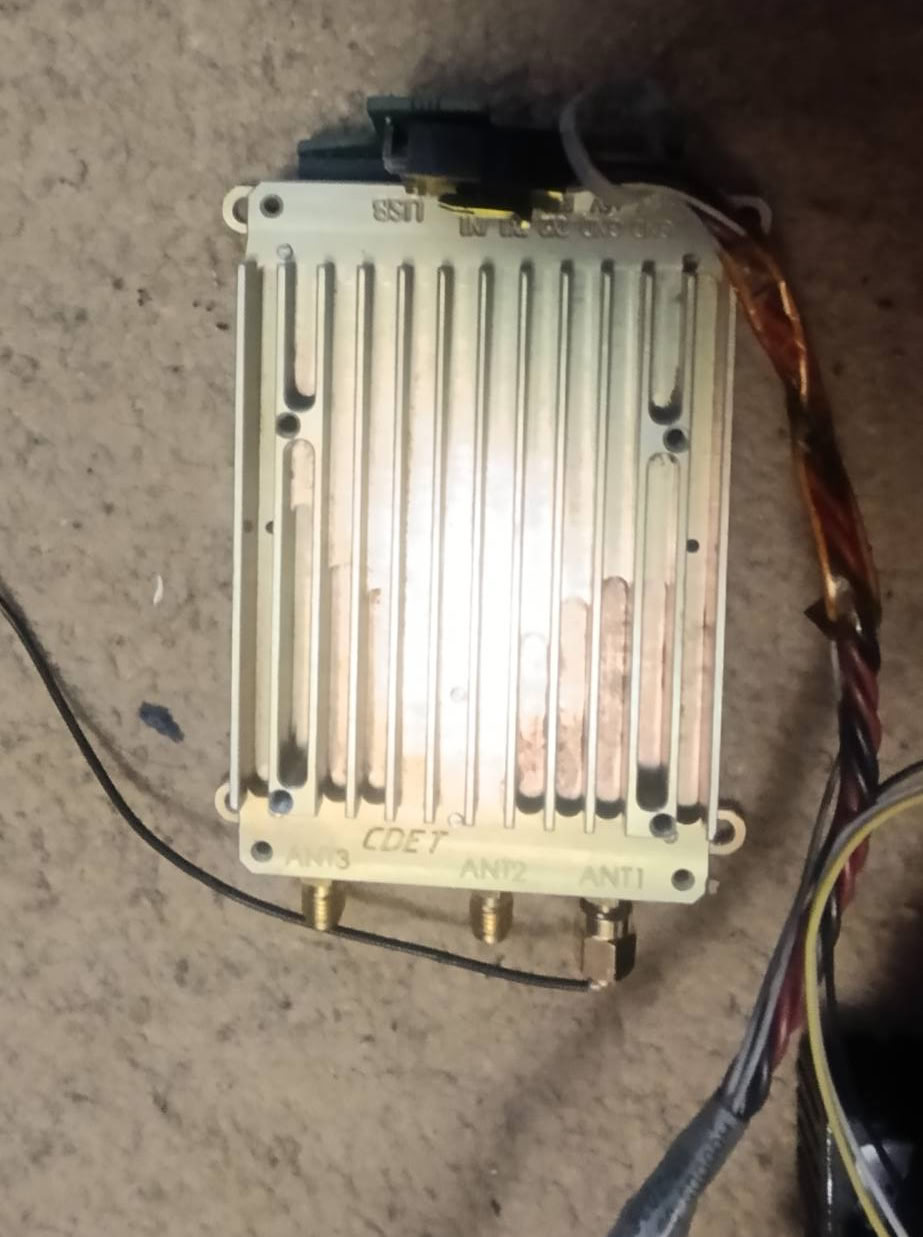

Комплект "TLM-2" включает наземный приёмопередатчик TLM-M3-02, бортовой TLM-S3-02 и антенны (на борту две TLM-AS-2, на земле - одна из наземных); сама система - двусторонняя линия управления/телеметрии с GFSK, скоростью до 40 кбит/с в каждом направлении, с собственным алгоритмом ППРЧ до 180 скачков/с, причём передача и приём разнесены по разным частотам во всём рабочем диапазоне; базовый диапазон 500 - 700 МГц, под заказ - 280 - 930 МГц при отношении Fmax/Fmin ≤ 1,7, полоса канала 125 кГц, выходная мощность не менее 2 Вт, чувствительность приёмника до -98 дБм, интерфейс UART (LVTTL) 57600 бит/с, пакет 60 байт, период отправки 11 мс, служебных каналов 64, рабочих 1024.
Отдельно стоит отметить функции: смена таблиц частот перед вылетом, управление мощностью в реальном времени, режим радиомолчания, контроль уровня сигнала и процента доставленных пакетов, уникальный идентификатор линии, встроенный антенный коммутатор и возможность подключения второй антенны для разнесённого приёма.
Наземные антенны:
🤔 TLM-AM-P-1 (всенаправленная, эллиптическая/круговая поляризация): 450 - 850 МГц, усиление ≥0 дБи, КСВ ≤2, 50 Ом, SMA(m), высота ≤250 мм, масса ≤200 г; зона применения 0 - 12 км
🤔 TLM-AM-L-1 (направленная, широкоугольная, вертикальная поляризация): 450 - 720 МГц, усиление ≥6 дБи, КСВ ≤2,5, 50 Ом, SMA(m), габарит ≤750×350×90 мм, масса ≤400 г; зона применения 0 - 40 км (не менее 30 км для связки "борт 0 дБи + база 6 дБи" при прямой видимости)
🤔 TLM-AM-B-4 (направленная, широкоугольная, эллиптическая/круговая поляризация): 450 - 850 МГц, усиление ≥8 дБи, КСВ ≤2, 50 Ом, разъём N(f), габарит ≤750×750×300 мм, масса ≤6 кг; дальность до 45/0- 55 км
