Данную публикацию рассматривайте как пробу пера редактора ПН по теме крылатых ракет. Любая конструктивная критика приветствуется.

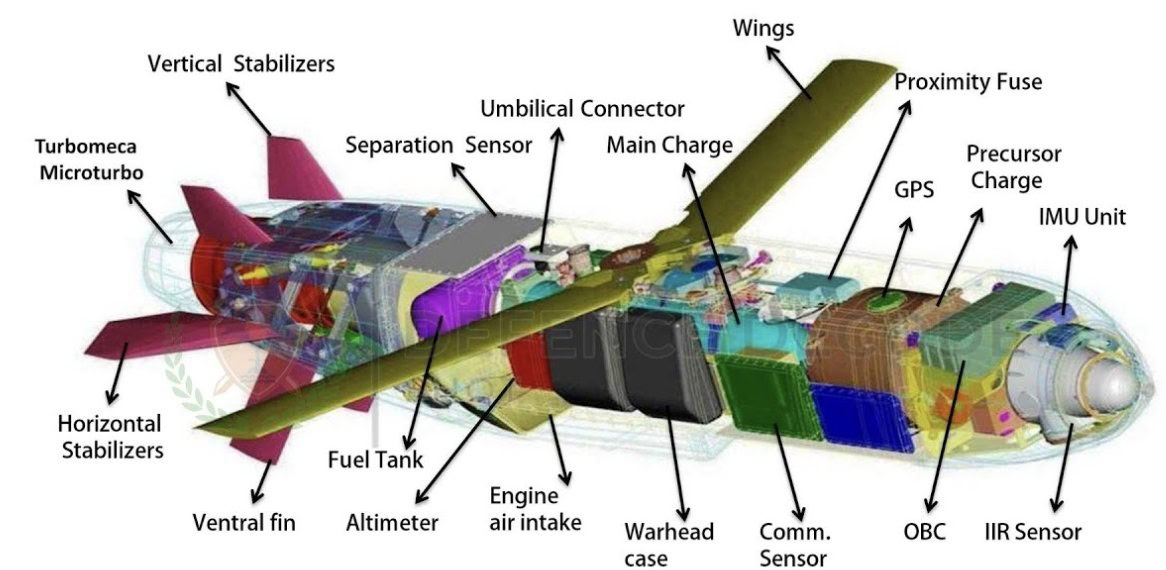

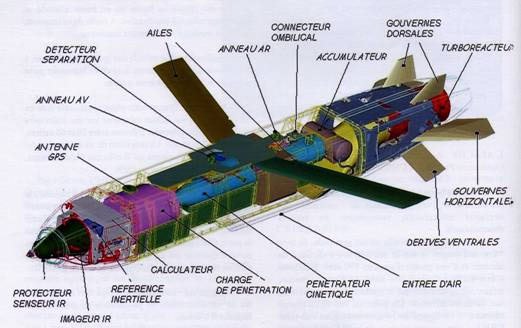

Разберем кратко аппаратно-техническую базу и контур наведения малозаметной крылатой ракеты Storm Shadow / SCALP EG с акцентом на радиоэлектронную устойчивость и сигнатурный анализ. Архитектура управления построена на БЦВМ(бортовая цифровая вычислительная машина), агрегирующей данные от навигационной триады: ИНС, приемника ГНСС и системы коррекции по рельефу местности (TERPROM), работающей через бортовой радиовысотомер. Для минимизации вероятности обнаружения средствами РТР высотомер функционирует в режиме низкой вероятности перехвата (LPI), используя широкополосную модуляцию малой мощности.
На терминальном участке для компенсации накопленной ошибки ИНС и селекции цели в условиях подавления ГНСС активируется тепловизионная ГСН (ИК-сенсор). Она автономно сопоставляет тепловую сигнатуру и геометрию объекта с эталонной 3D-моделью, заложенной в память. Такая связка позволяет ракете идти на высотах менее 30 метров в режиме радиомолчания, что делает классический ГНСС-спуфинг бесполезным, а обнаружение РЛС - затруднительным из-за малого значения ЭПР и экранирования складками местности.
Ключевые характеристики и модификации:
🤔 Габариты и масса: стартовый вес - 1300 кг, длина - 5,1 м, размах складного крыла - 3 м.
🤔 Силовая установка: ТРД Turbomeca Microturbo TRI 60-30 с подфюзеляжным воздухозаборником.
🤔 Кинематика: крейсерская скорость - 0,8 Маха (до 0,95 Маха на финише); высота профиля - менее 30 м.

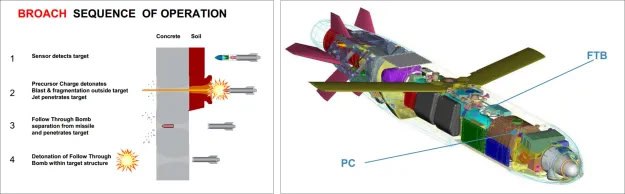

🤔 Боевая часть: 450-кг тандемная система BROACH (кумулятивный предзаряд + основной фугасный проникающий модуль).

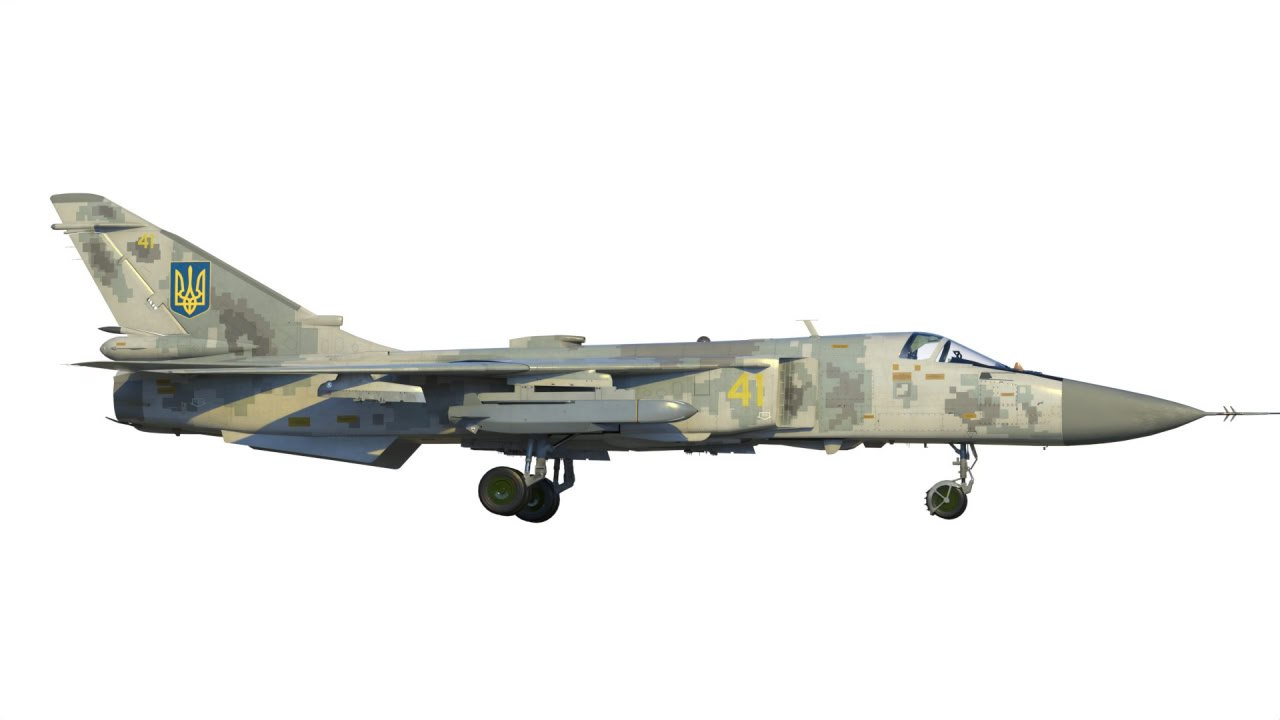

🤔 Дальность: в зависимости от модификации и профиля полета составляет от 250 до 560 км (интегрирована на носители Tornado, Typhoon, Mirage 2000, Rafale, а также адаптирована под Су-24 модифицированный).
🤔 APACHE AP: базовая версия для поражения ВПП; кассетная БЧ (10 суббоеприпасов Kriss), дальность примерно 140 км.
🤔 Black Shaheen: экспортный вариант для ОАЭ; программно-конструктивное ограничение дальности до 290 км согласно требованиям РКРТ.
🤔 SCALP Naval (MdCN): цилиндрический фюзеляж (7 м) для пуска из 533-мм торпедных аппаратов или шахт A70; оснащен стартовым ускорителем, дальность до 1000 км.
Ключевые отличия модификаций семейства, выросшего из проекта APACHE AP. Изначально Apache проектировался исключительно как средство поражения ВПП: он несет кассетную БЧ (10 суббоеприпасов Kriss) и имеет ограниченную дальность (примерно 140 км). SCALP EG / Storm Shadow - это эволюция платформы в сторону унитарной проникающей БЧ BROACH (450 кг) и кратного увеличения дистанции (до 500+ км). Главное отличие Black Shaheen заключается в "экспортной диете" для ОАЭ: ракета программно и конструктивно ограничена по дальности до 290 км и массе БЧ, чтобы соответствовать требованиям Режима контроля за ракетными технологиями (РКРТ/MTCR).
SCALP Naval (MdCN) стоит особняком - это фактически другая ракета в схожей логике наведения. Из-за специфики пуска из торпедных аппаратов (533 мм) или вертикальных шахт (A70), она получила цилиндрический фюзеляж длиной 7 метров (против 5,1 м у авиаверсий) и стартовый твердотопливный ускоритель. Дальность MdCN достигает 1000 км, что требует более длительной работы инерциальной системы и TERPROM.
Эффективность пробития обеспечивает программируемый взрыватель (типа MAIUS), реализующий алгоритм "детектирования пустот". Анализируя данные датчиков перегрузок при прохождении преград, БЦВМ инициирует детонацию основного заряда строго внутри защищенного объема (бункера). С точки зрения РЭБ, ракета является "радиомолчащей": отсутствие двусторонней линии передачи данных (C2) исключает перехват управления или радиоподавление канала связи в полете. Полетное задание полностью формируется на основе предварительной разведки (геопространственная/электронная) и зашивается в память до пуска.
⭐️Полезная Нагрузка
