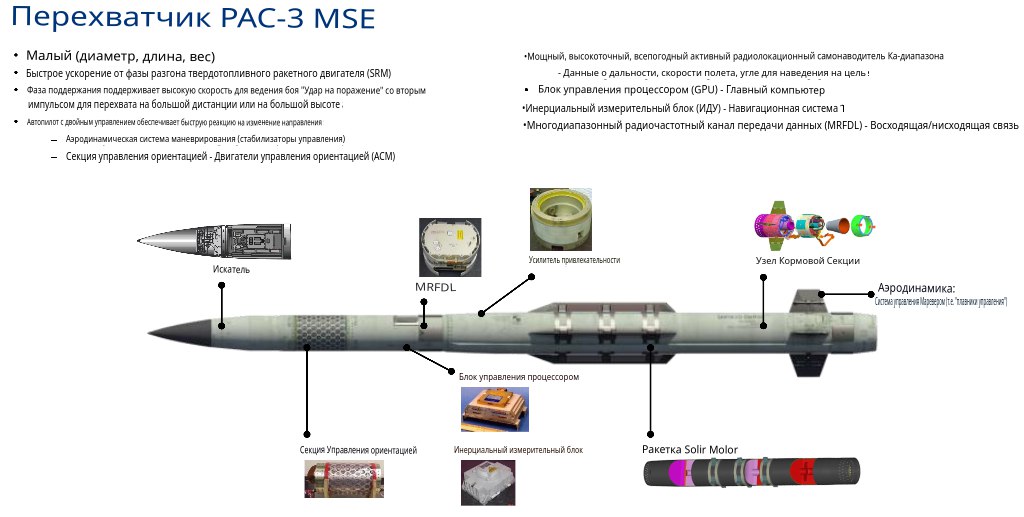

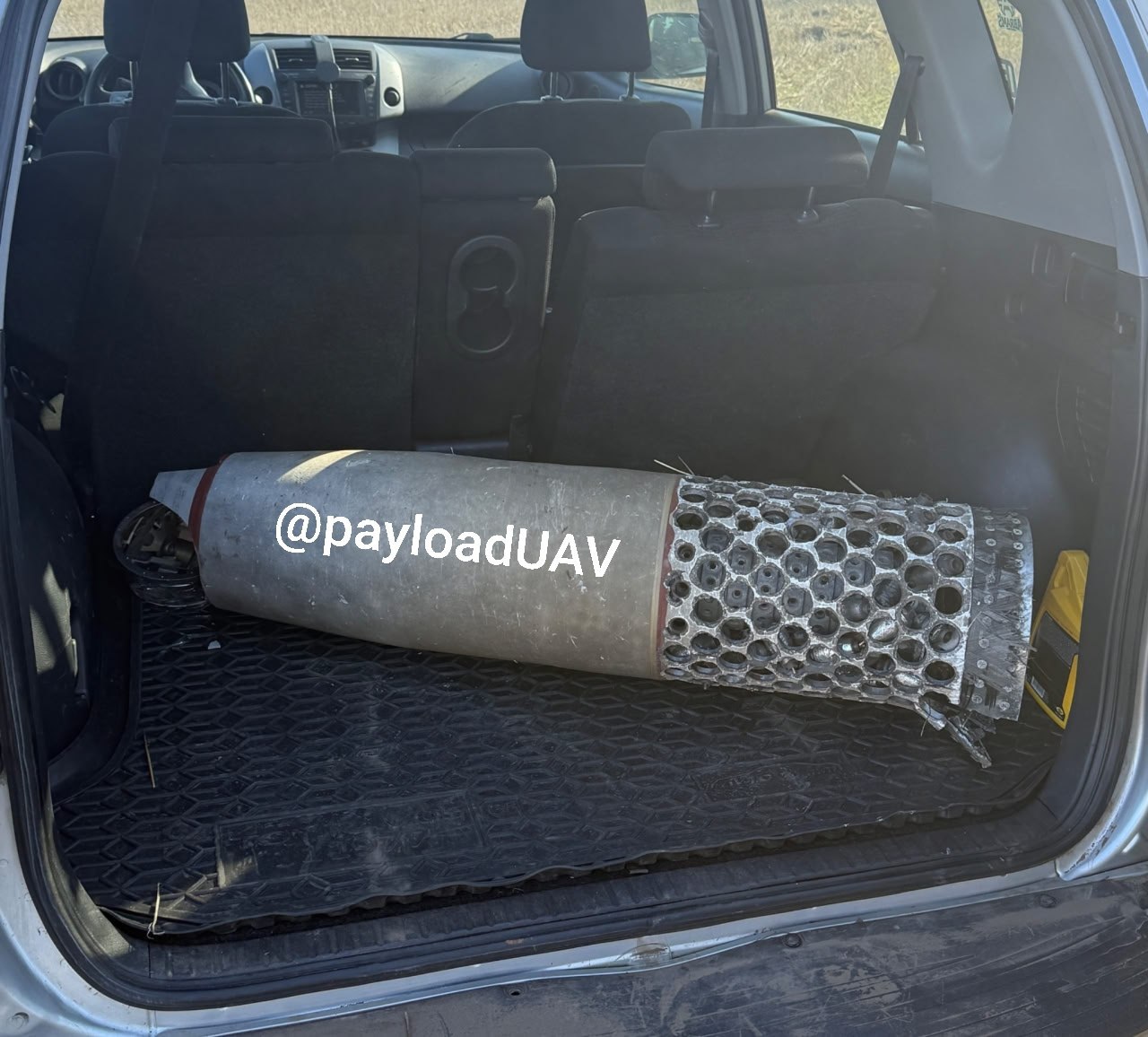

Что только не встретишь у противника в продаже на вторичном рынке - активная радиолокационная головка самонаведения(АРГСН) PAC-3 MSE (Boeing Ka-band Seeker) от Patriot.
АРГСН является "глазами и мозгом" перехватчика, обеспечивая автономный захват и терминальное наведение на цель для реализации концепции Hit-to-Kill (прямое кинетическое попадание).
Основные параметры

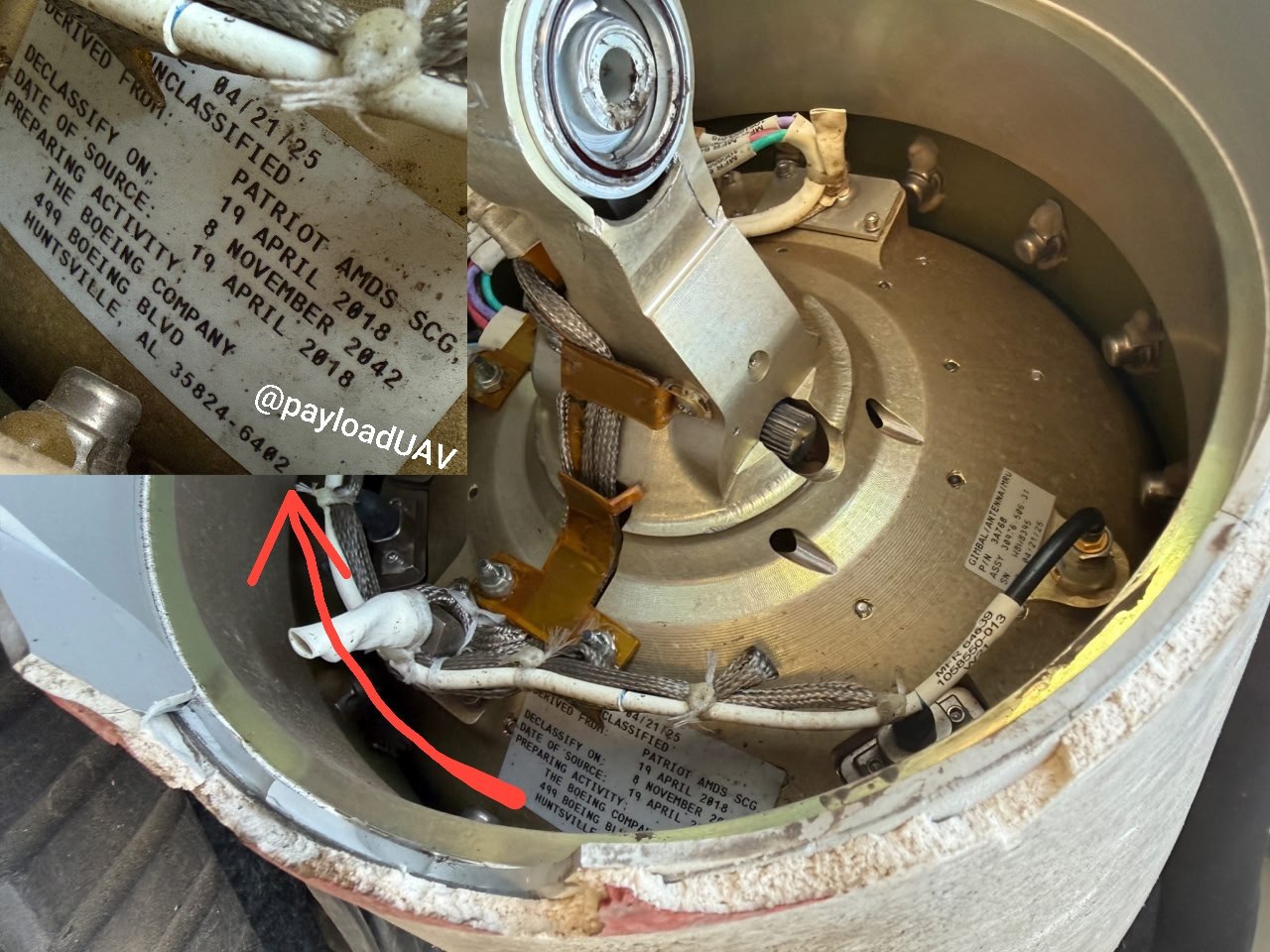

🤔 Производитель: Boeing (Хантсвилл, Алабама, указана и на табличке) - основной субподрядчик по системе наведения с 2000 года.
🤔 Рабочий диапазон: Ka-диапазон (миллиметровые волны). Это обеспечивает высокое угловое разрешение, позволяющее ГСН различать боеголовку баллистической ракеты на фоне обломков и ложных целей.
🤔 Тип радара: Активный когерентно-импульсный радар. В отличие от систем PAC-2, ГСН PAC-3 MSE излучает собственный сигнал, что делает ракету независимой от наземной РЛС на финальном этапе перехвата.
🤔 Данные наведения: ГСН выдает в систему управления данные о дальности, радиальной скорости (range rate) и угловых координатах цели.
Архитектура и компоненты

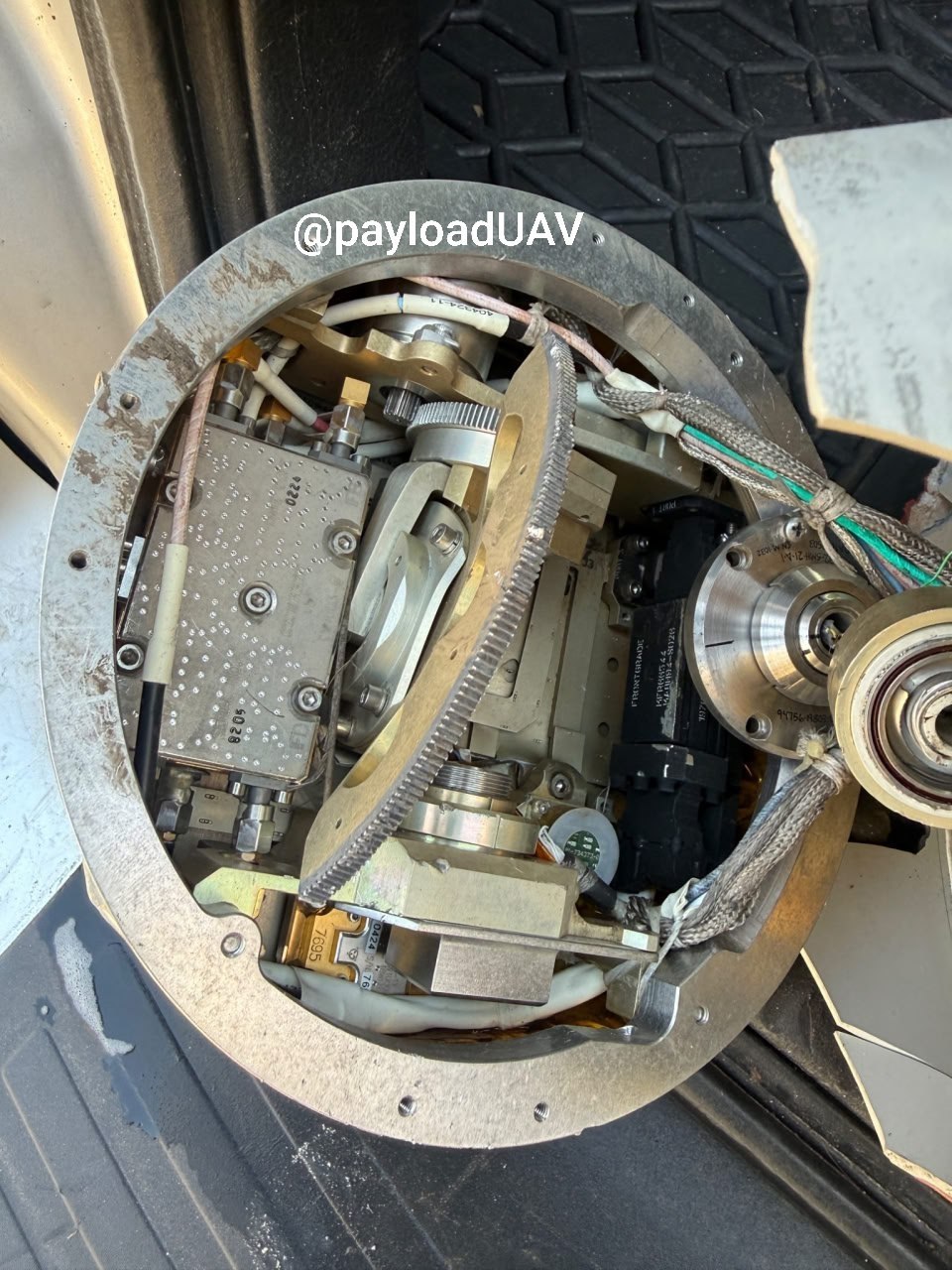

🤔 Антенное устройство: Малогабаритная антенна миллиметрового диапазона, размещенная в носовом отсеке под радиопрозрачным обтекателем.
🤔 Вычислительный комплекс: В состав входят блок обработки сигналов (Guidance Processor Unit, GPU) и инерциальный измерительный блок (IMU).
🤔 Связь: Многодиапазонная радиолиния передачи данных (MRFDL) для получения коррекций от наземного комплекса на маршевом участке.
Логика работы и концепция Hit-to-Kill
🤔 Автономия: ГСН осуществляет поиск и захват цели самостоятельно на конечном участке траектории (терминальная фаза).
🤔 Точность (Optimal Aim Point): Высокое разрешение Ka-диапазона позволяет алгоритмам ГСН выбирать оптимальную точку прицеливания непосредственно в корпус угрозы, обеспечивая полное уничтожение цели за счет колоссальной кинетической энергии.
🤔 Маневренность: Данные от ГСН с высокой частотой передаются на исполнительные механизмы - рули (AMS) и двигатели поперечного управления (ACM), которые выполняют микрокоррекции курса за доли секунды до столкновения.

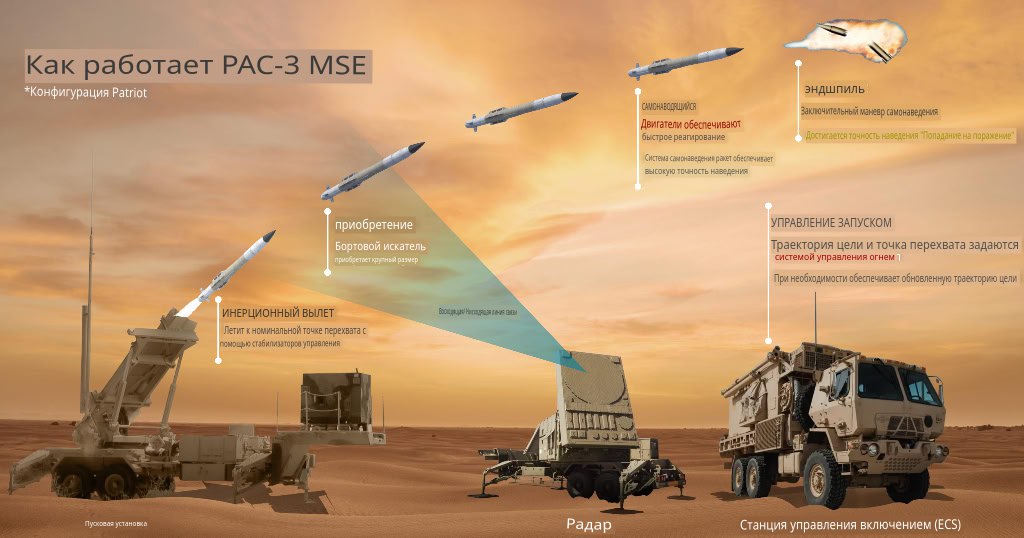

На маршевом участке получает коррекцию от наземной РЛС AN/MPQ-65 (C-диапазон), что создает двухдиапазонную помеховую задачу для РЭБ-систем/комплексов.
Модернизация 2025 года

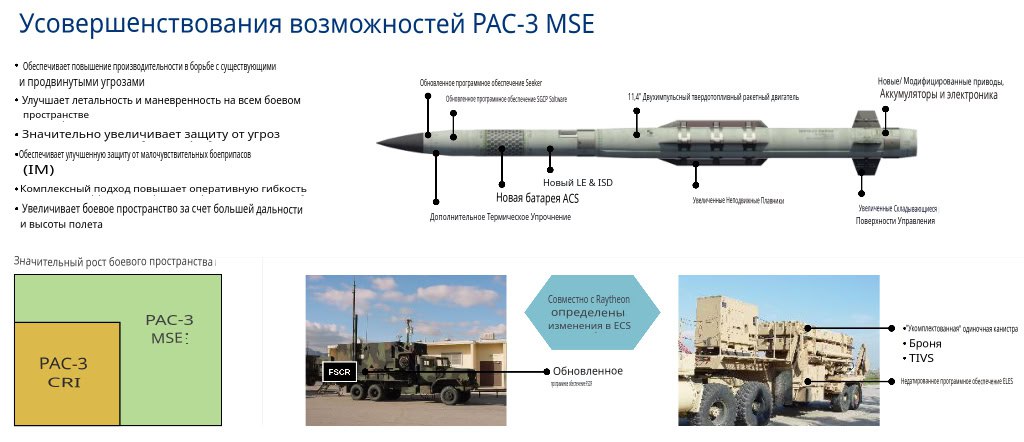

Согласно официальным пресс-релизам Lockheed Martin от июля 2025 года, ГСН PAC-3 MSE получила новое ПО и обновленные алгоритмы поиска/захвата.
Модернизация направлена на:
1️⃣ Повышение устойчивости к современным средствам РЭБ.
2️⃣ Улучшение селекции целей в условиях применения сложных ложных целей.
3️⃣ Эффективный перехват гиперзвуковых и маневрирующих баллистических угроз.
