PAC-3 CRI - предшественник MSE и серийная экономичная итерация Hit-to-Kill перехватчика Patriot

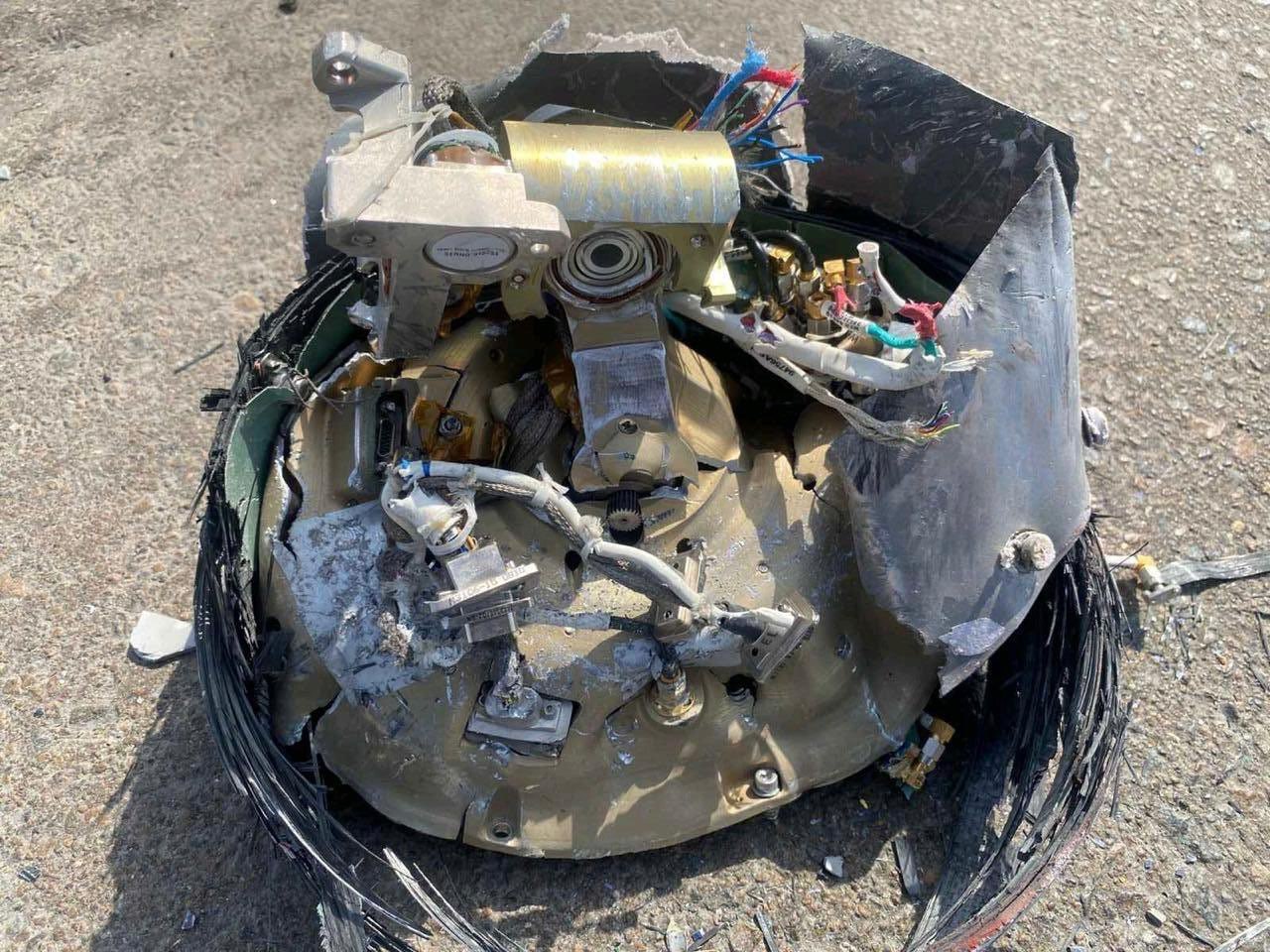

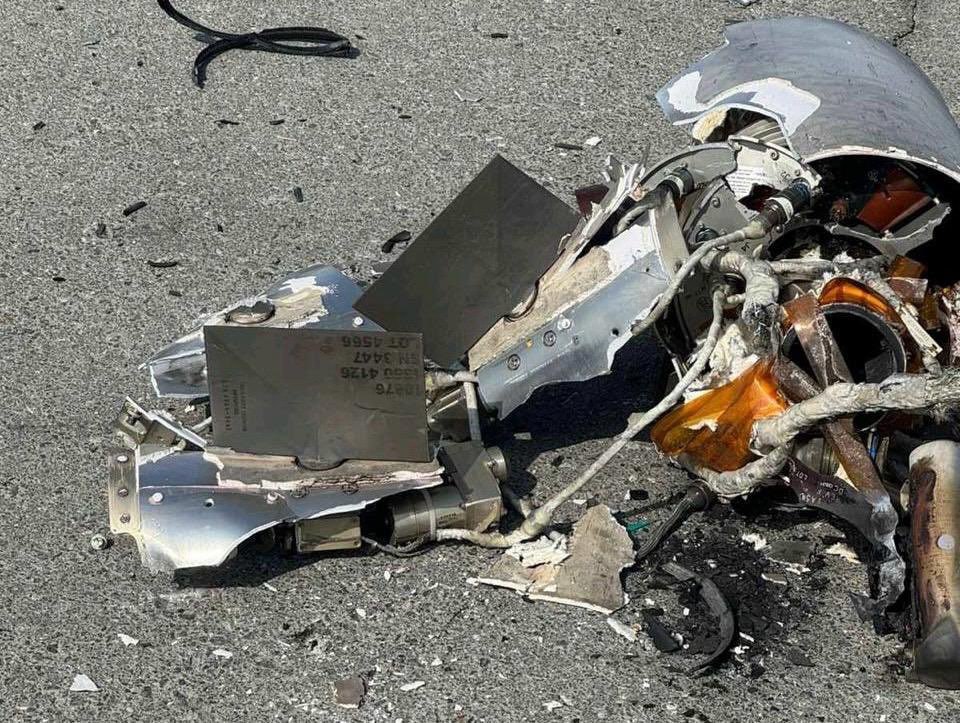

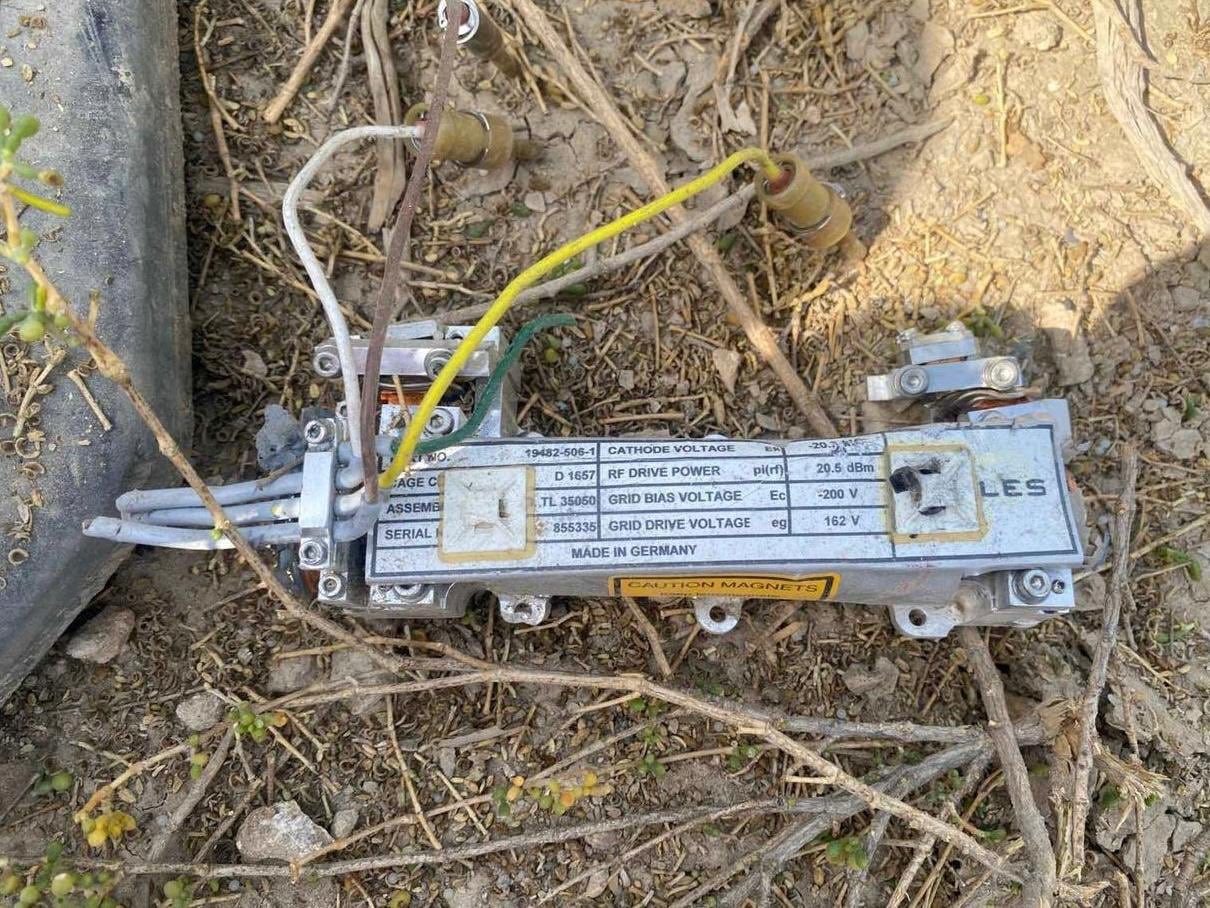

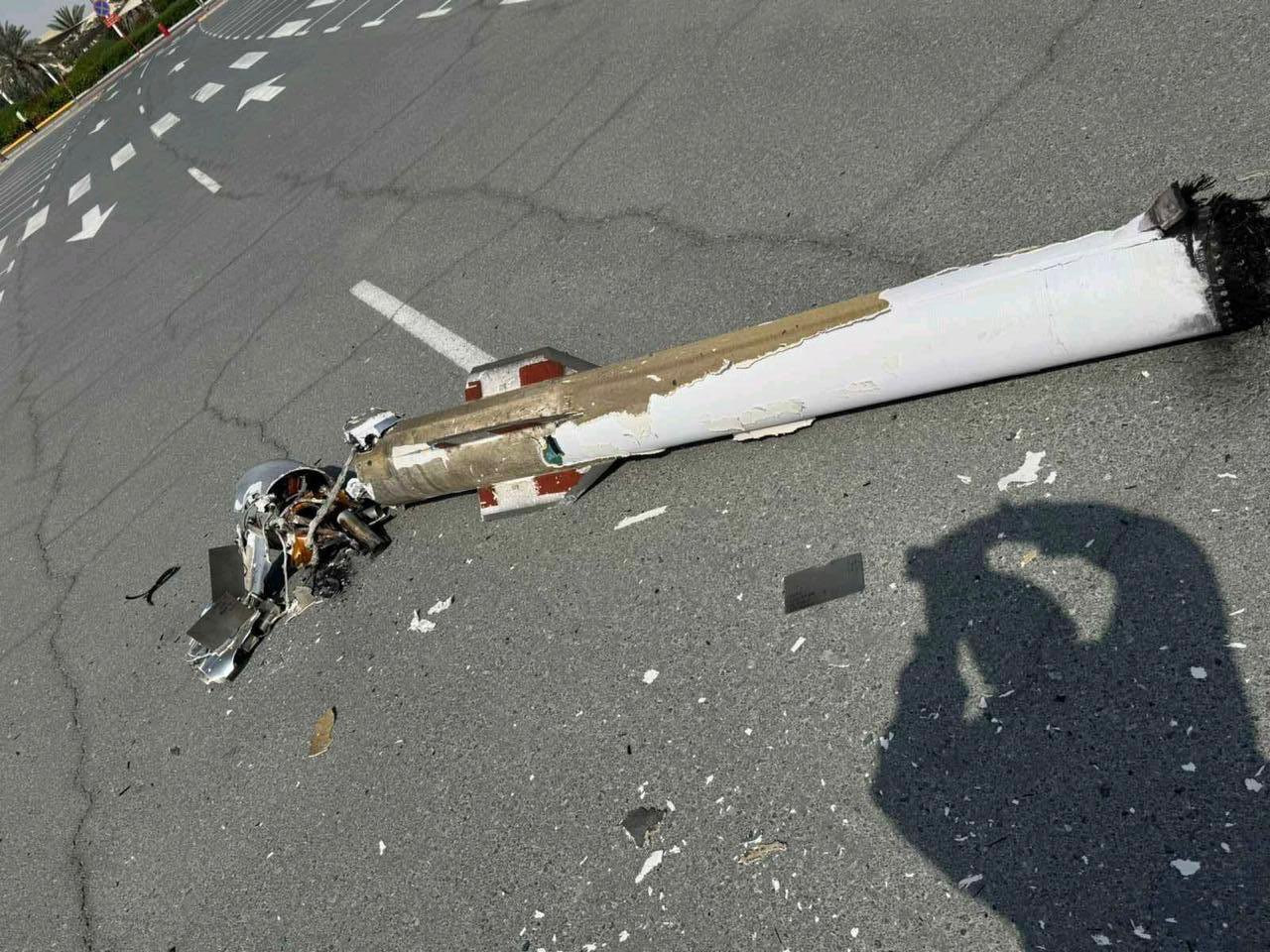

Обломки ракеты-перехватчика PAC-3 CRI (Cost Reduction Initiative) ЗРК «Patriot» в ОАЭ в ходе Иранской войны 2026 года. Ранее мы уже писали про активную радиолокационную головку самонаведения(АРГСН) PAC-3 MSE (Boeing Ka-band Seeker) от Patriot.
В продолжение предыдущего разбора АРГСН PAC-3 MSE - краткая техническая справка по предшественнику. PAC-3 CRI - модернизация исходного PAC-3, направленная на снижение себестоимости серийного производства при сохранении концепции прямого кинетического поражения (Hit-to-Kill). Производитель - Lockheed Martin Missiles and Fire Control (Даллас, Техас).
Массо-габаритные характеристики:
🔗 Стартовая масса - ~315 кг
🔗 Масса твёрдого топлива РДТТ - ~158 кг
🔗 Масса после выгорания топлива - ~160 кг
🔗 Диаметр корпуса - 25,5 см (у MSE - 29 см)
🔗 Длина - 5,2 м (у MSE - 5,3 м)
🔗 Удлинение корпуса l/d ≈ 18
Кинематика терминальной фазы:
⛓️ Максимальная скорость - ~1,4 км/с (М ≈ 4,7) против ~1,8 км/с (М ≈ 6) у MSE

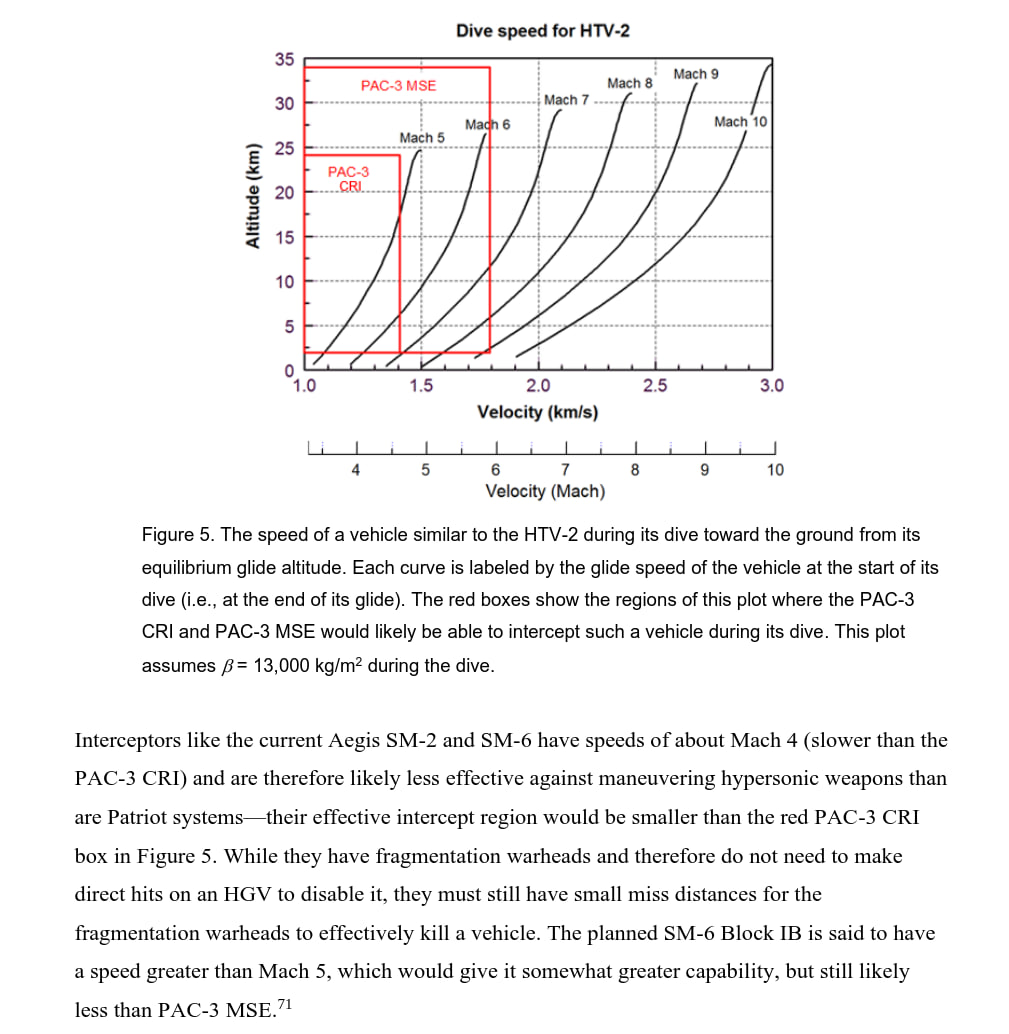

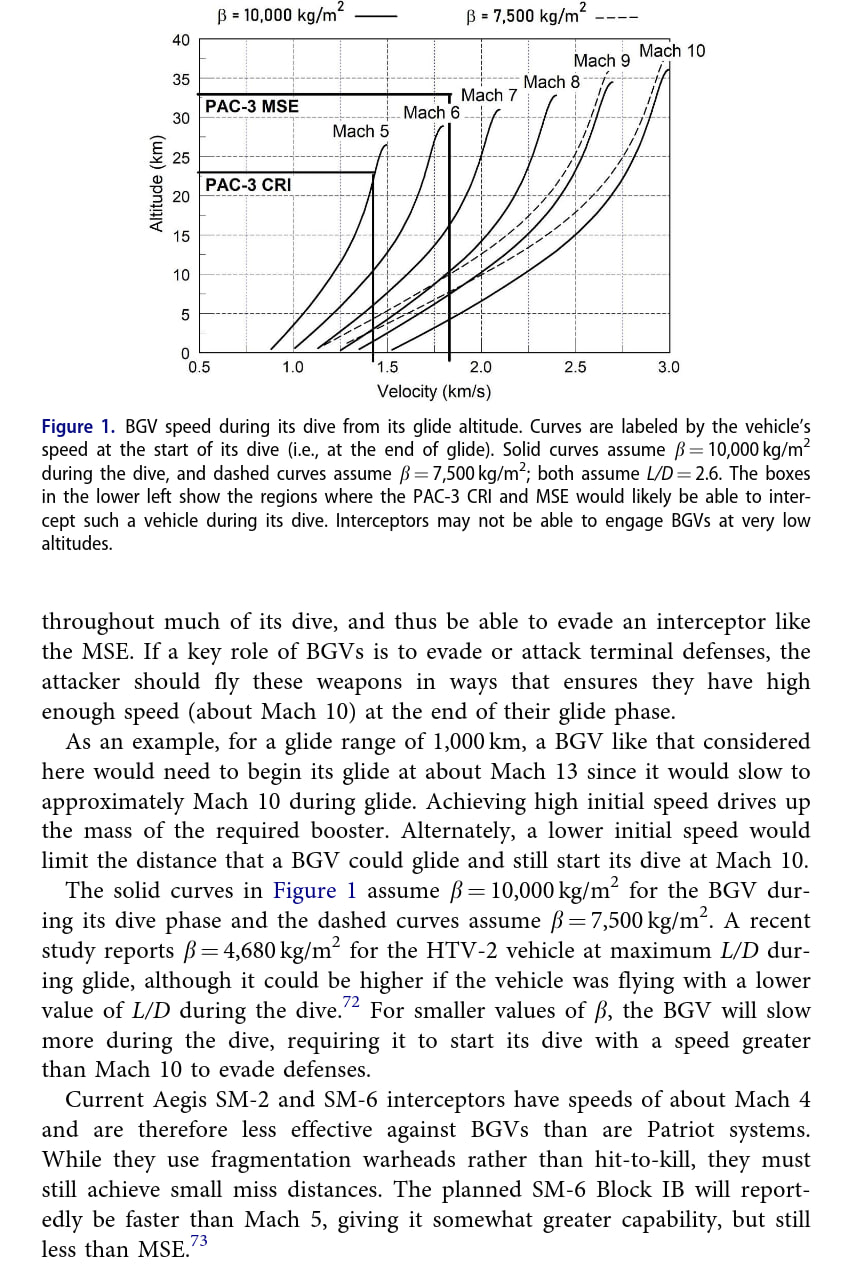

⛓️ Минимальная высота уверенного перехвата - от 20 км (у MSE - от 30 км)
⛓️ Разница располагаемого объёма перехвата - прямое следствие одноимпульсного РДТТ и меньшей скорости
Отличия от MSE:
⚙️ РДТТ: одноимпульсный двигатель против двухимпульсного диаметром 11,4 дюйма (≈290 мм) у MSE - меньший располагаемый объём перехвата по дальности и высоте.
⚙️ Аэродинамика: уменьшенные неподвижные стабилизаторы и нескладные рули меньшего размера. На MSE - увеличенные фиксированные стабилизаторы и увеличенные складные рули, что повышает располагаемые перегрузки на терминальном участке.
⚙️ ПО: ранние версии прошивок ГСН (Seeker Software) и системы наведения SGCP (System Guidance Computer Program). На MSE - обновлённые версии.
⚙️ Бортовая электроника: прежние актуаторы, тепловые батареи, аккумулятор системы поперечного управления (ACS), убойный наполнитель (Lethality Enhancer) и устройство безопасности воспламенения (Ignition Safety Device, ISD). На MSE - новые блоки по всем позициям.
⚙️ АРГСН: аппаратно совпадает с MSE - на схеме различий Lockheed указано только обновление ПО. Соответственно, Ka-диапазон, активный когерентно-импульсный радар, Boeing как субподрядчик.
Боеукладка
⚙️ На ПУ M903 размещается 16 x CRI против 12 x MSE; допустим смешанный вариант - 6 x MSE + 8 x CRI на одну установку. На M902 - также 16 x CRI. По сравнению с ПУ M901/M902 под PAC-2 GEM (4 ракеты на ПУ) - четырёхкратный прирост плотности боеукладки.
Эксплуатанты
⚙️ По линии CRI ракету закупили девять стран: Германия, Япония, Кувейт, Нидерланды, Республика Корея, ОАЭ, Тайвань, Украина и Саудовская Аравия (последняя - только CRI, без MSE). Контракт Эр-Рияда 2015 года по линии FMS - 600 единиц CRI на сумму $5,4 млрд с сопутствующим оборудованием, ПУ, средствами обучения и логистикой.
⚙️ По данным SAR Министерства обороны США (декабрь 2015 г.), CRI и MSE имеют «высокую степень аппаратной общности» (high degree of commonality), что позволило вести серийное производство на общем контракте с разделением номенклатуры. Это объясняет, почему развёрнутый парк CRI остаётся в производстве параллельно с MSE - линии и кооперация поставщиков общие.
По наблюдениям одного источника, переданные ВСУ немецкие батареи Patriot были снаряжены именно PAC-3 CRI, а не флагманской MSE. Перехваты заявленных как «гиперзвуковые» Х-47М2 «Кинжал» выполнялись этой ракетой - версией середины 1990-х годов. Х-47М2 относится не к классу БГЛ (boost-glide vehicle), а к маневрирующим авиационным баллистическим ракетам с аэродинамическими рулями на терминальном участке.
⭐️ Полезная Нагрузка
