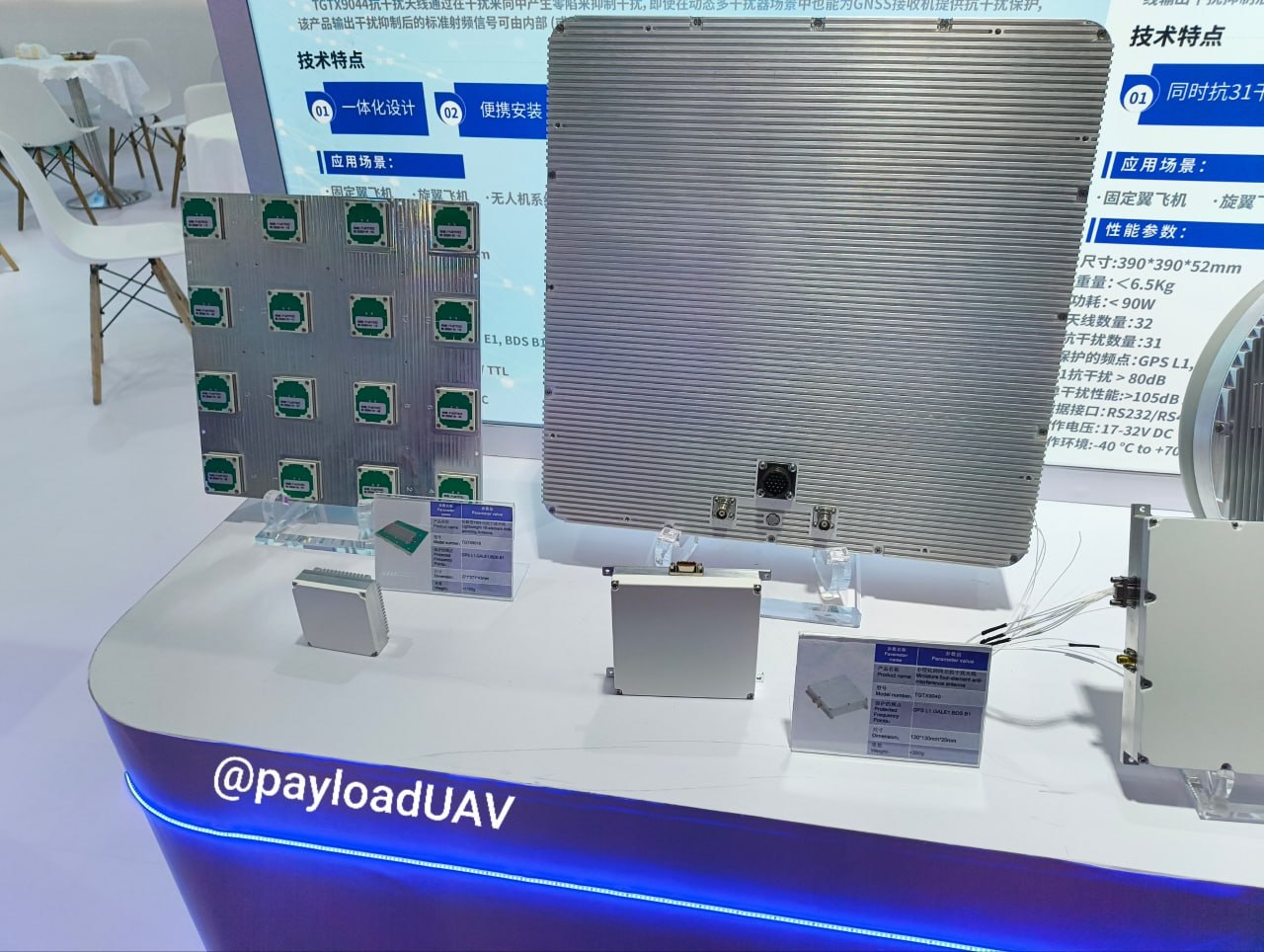

Хотелось бы внести немного ясности на фоне публикаций различными источниками с ложными предположениями касательно нашей фотографии с DWC2026(Шэньчжэнь) касательно 32-элементной ЦАР «TGTX9092» от Skybow Navigation.
Skybow Navigation показала на «Drone World Congress 2026» 32-элементную ЦАР TGTX9092

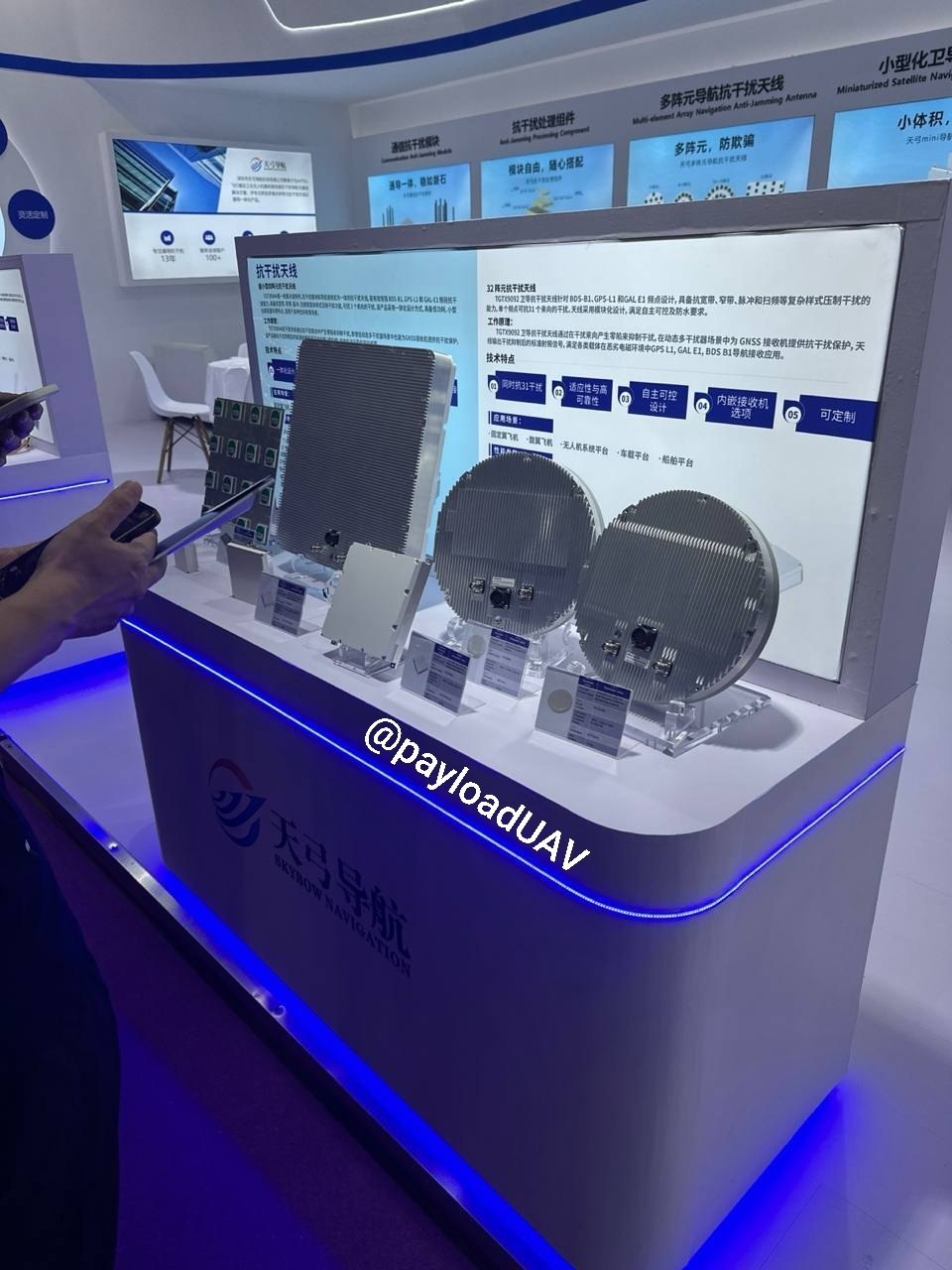

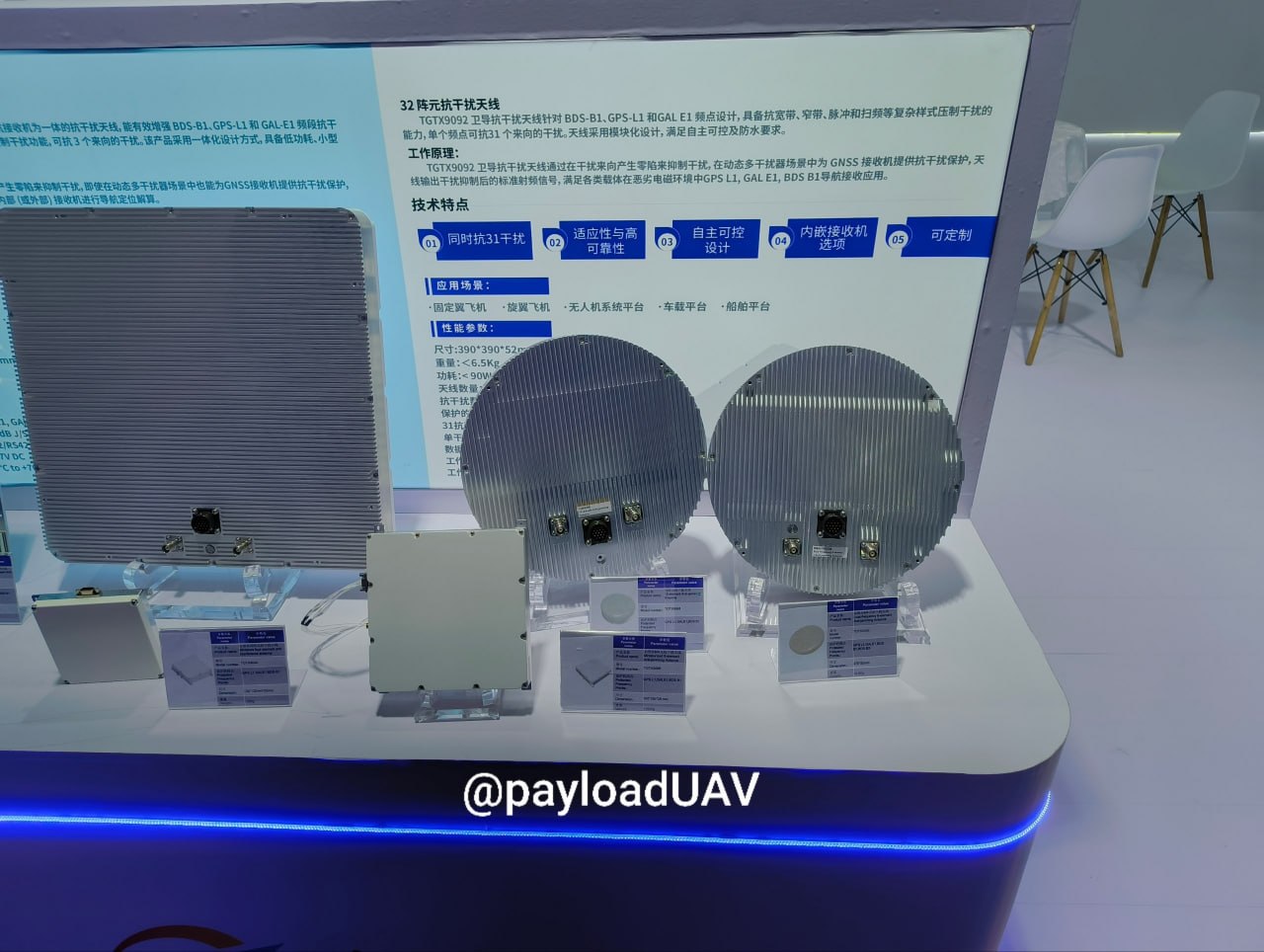

На стенде шэньчжэньской 深圳市天弓导航科技有限公司 (Skybow Navigation) - старшая модель линейки помехозащищённых антенн TGTX9092: плоская 32-элементная ЦАР для БпЛА, авиации, наземных и морских платформ. Заявлено формирование 31 независимого нуля ДН в одном частотном тракте - каноническая иллюстрация правила N-1 для решётки из N элементов.

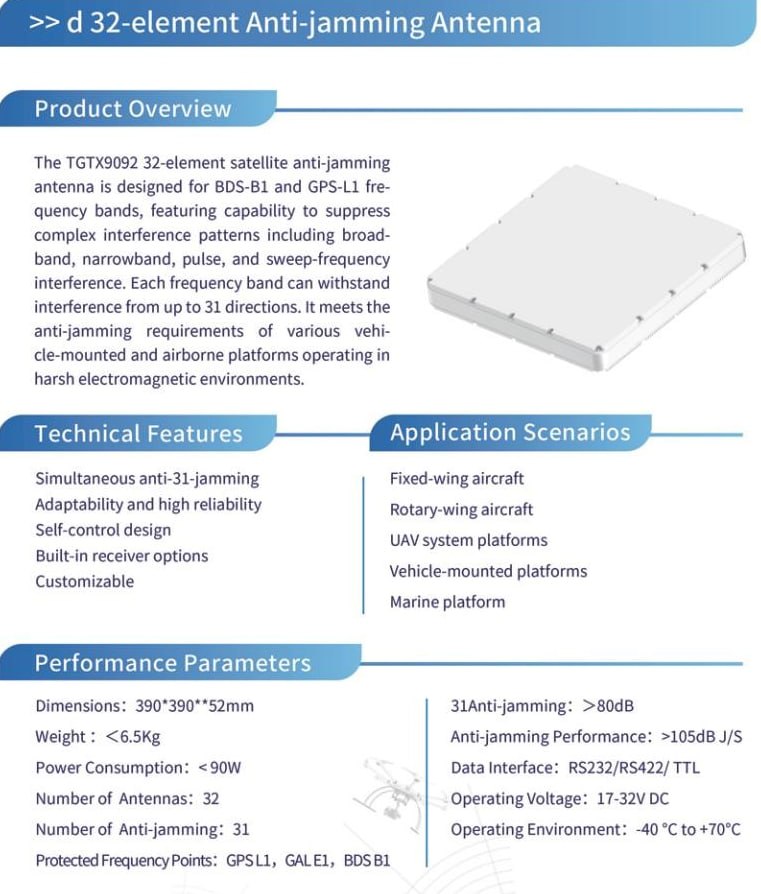

ТТХ заявленные производителем:
⚙️ Габариты: 390×390×52 мм
⚙️ Масса: < 6,5 кг
⚙️ Потребление: < 90 Вт
⚙️ Число излучателей: 32
⚙️ Число одновременно подавляемых источников помех: 31
⚙️ Защищаемые диапазоны: GPS L1, Galileo E1, BeiDou B1
⚙️ Подавление при 31 помехе: > 80 дБ
⚙️ Помехозащищённость (J/S): > 105 дБ
⚙️ Типы подавляемых помех: широкополосные, узкополосные, импульсные, сканирующие по частоте
⚙️ Интерфейсы: RS232 / RS422 / TTL
⚙️ Питание: 17-32 В пост.
⚙️ Рабочий диапазон: -40…+70 °C
⚙️ Опция: встроенный навигационный приёмник
Архитектурно TGTX9092 - докорреляторная ЦАР (уровень 2 по иерархии помехозащиты), с возможностью миграции на уровень 3 при подключении опционального встроенного приёмника со совместным решением следящих петель. Заявленные 105 дБ J/S - это предельная цифра, достижимая только при условии, что входной каскад МШУ и АЦП не насыщены: при широкополосной заградительной помехе достаточной мощности динамический диапазон оцифровки выгорает раньше, чем сработает пространственный фильтр в ПЛИС - справедливо для любой ЦАР, независимо от числа элементов.
Ключевое архитектурное ограничение TGTX9092 - однодиапазонное покрытие L1 / E1 / B1 (~1559-1610 МГц), но пообщавшись с производителем он сказал что может под ТЗ внести почти любые изменения
Отдельно отмечаем заявленный «自主可控 design» (полностью контролируемая цепочка разработки и производства) - стандартная маркировка для китайских изделий двойного назначения, означающая отсутствие критических импортных компонентов в обработчике и ВЧ-тракте.
