Попавшаяся CRPA-антенна по маркировке выводит на крылатую ракету ERAM

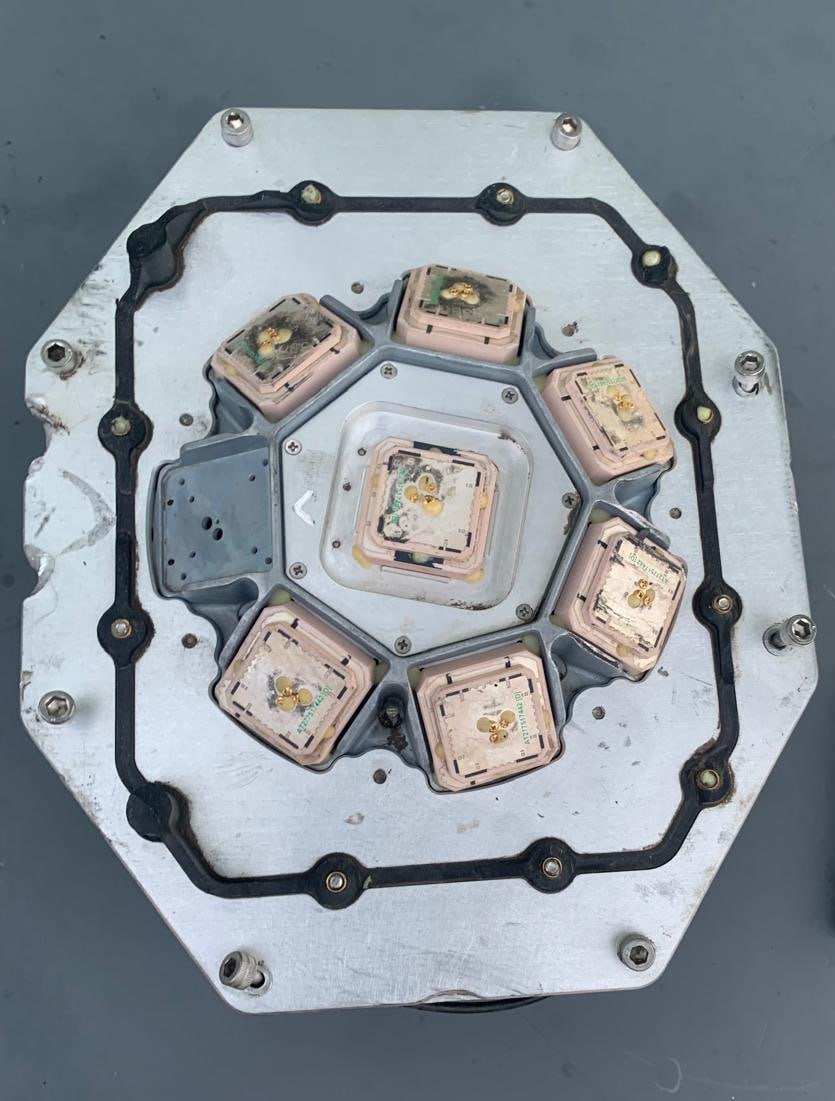

На глаза попался навигационный узел - 8-элементная CRPA: центральный элемент плюс 7 периферийных керамических патчей, один утрачен. Сама геометрия уже информативна: 8 элементов дают 8 степеней свободы, то есть до 7 «нулей» ДН в сторону постановщиков помех.

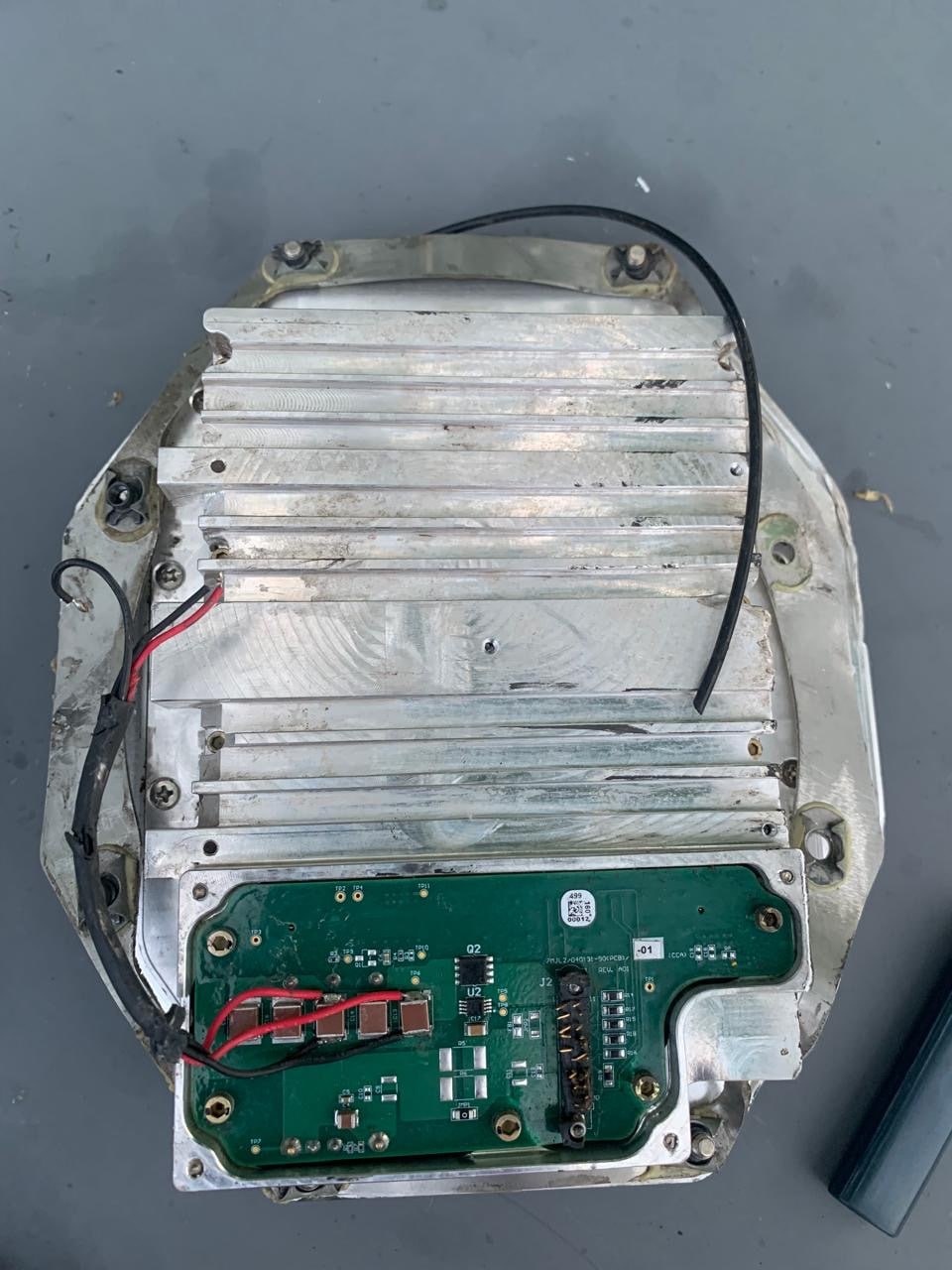

Массивный радиатор и плата питания с банкой конденсаторов указывают на поканальный МШУ и активную DSP-обработку нуллинга - это полноценный антенно-электронный блок, а не пассивная решётка

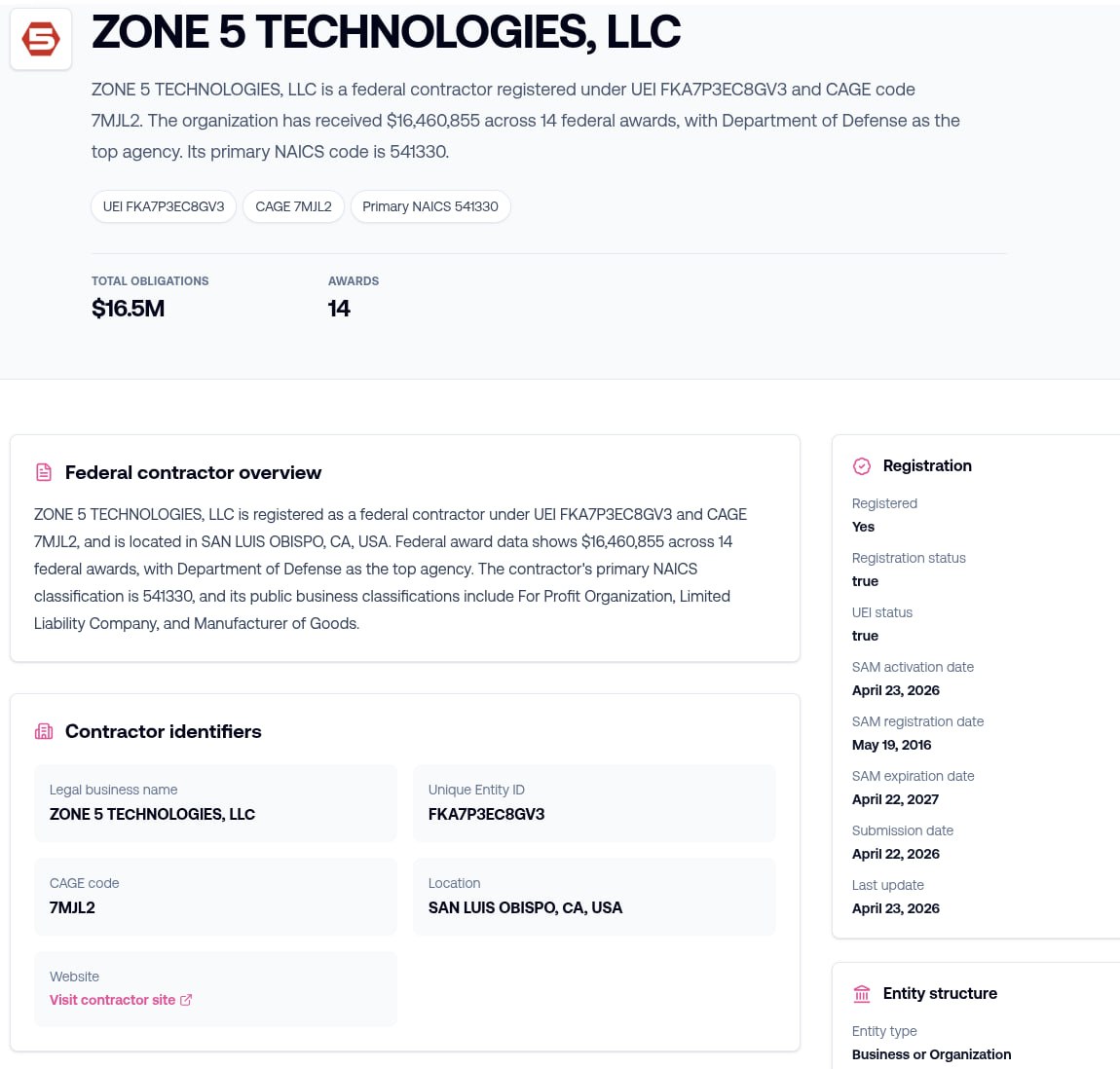

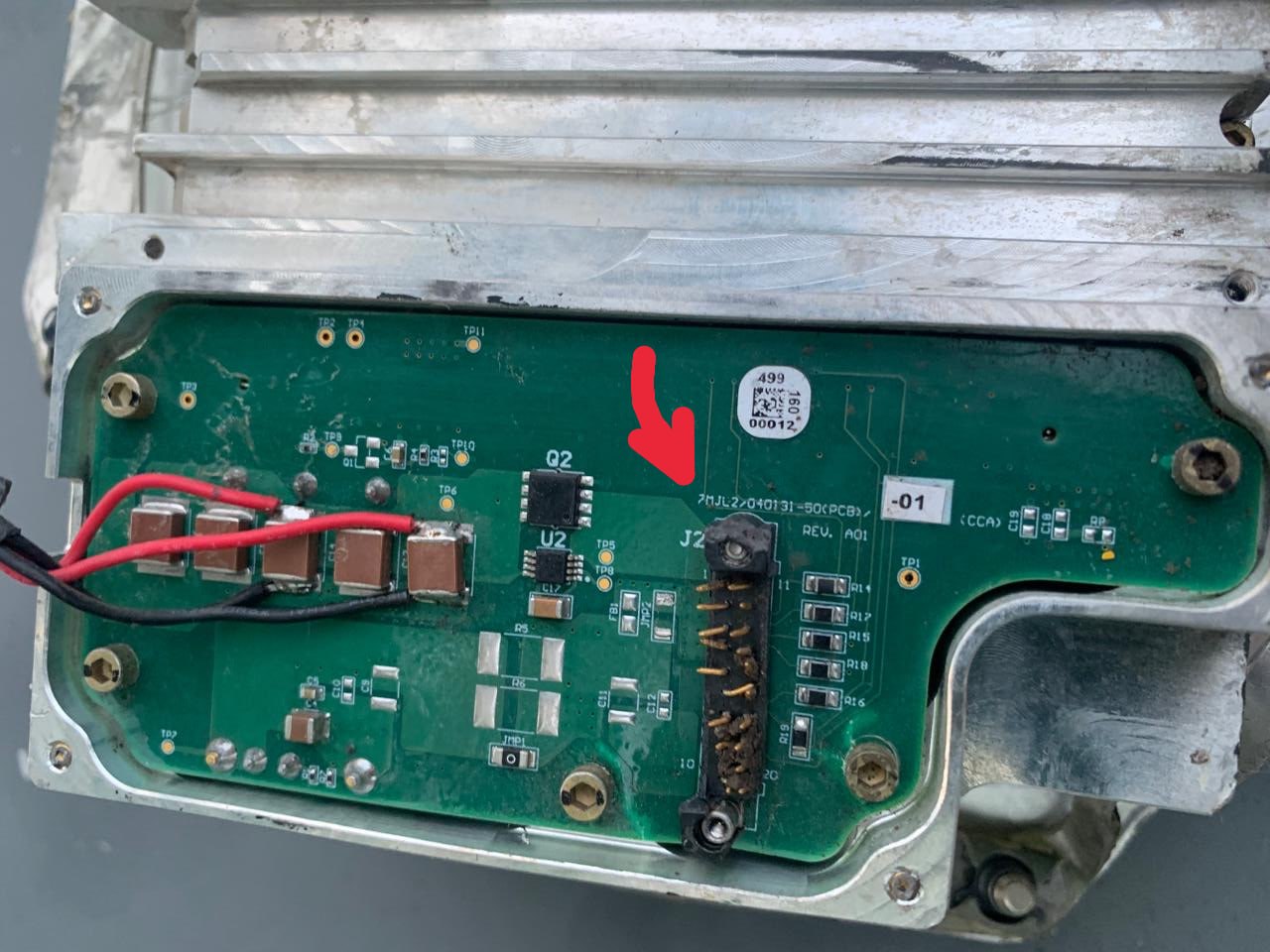

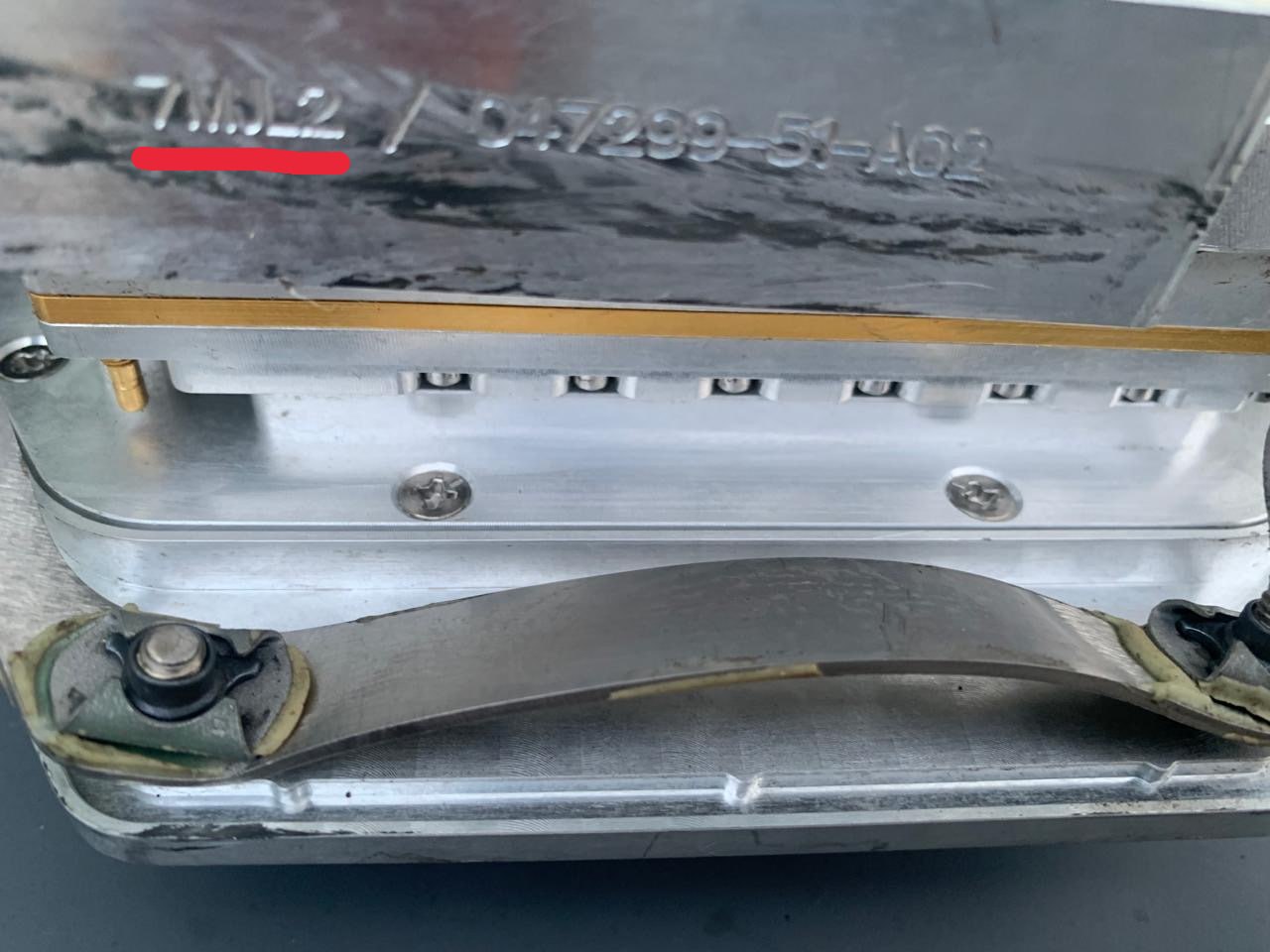

Обращая внимание на надписи: CAGE-код 7MJL2 принадлежит Zone 5 Technologies (Сан-Луис-Обиспо, Калифорния), на корпусе выгравирована сборка 047299-51-A02, на плате - 040131-50 rev A01.

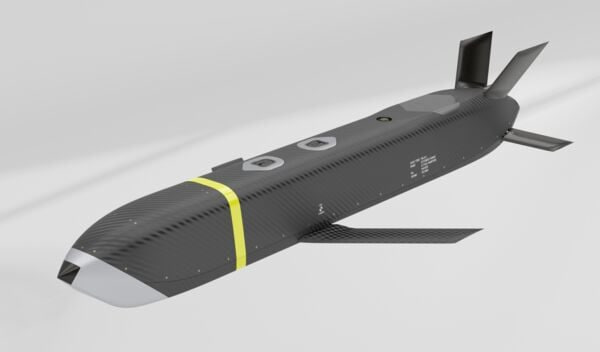

Дальше уже предположение: Zone 5 - головной подрядчик ракеты AGM-188A Rusty Dagger (индекс присвоен в сентябре 2025), одного из двух образцов программы ERAM. По сообщениям, ERAM одобрена к поставке украинской стороне решением DSCA от 28.08.2025 - до 3350 ракет и столько же навигационных приёмников.
Масса изделия - около 200-225 кг, заявленная дальность при авиазапуске - свыше 930 км. Связка «CAGE Zone 5 + 8-элементная CRPA» логично выводит именно на этот узел, хотя прямой шильдик с названием ракеты на детали отсутствует.

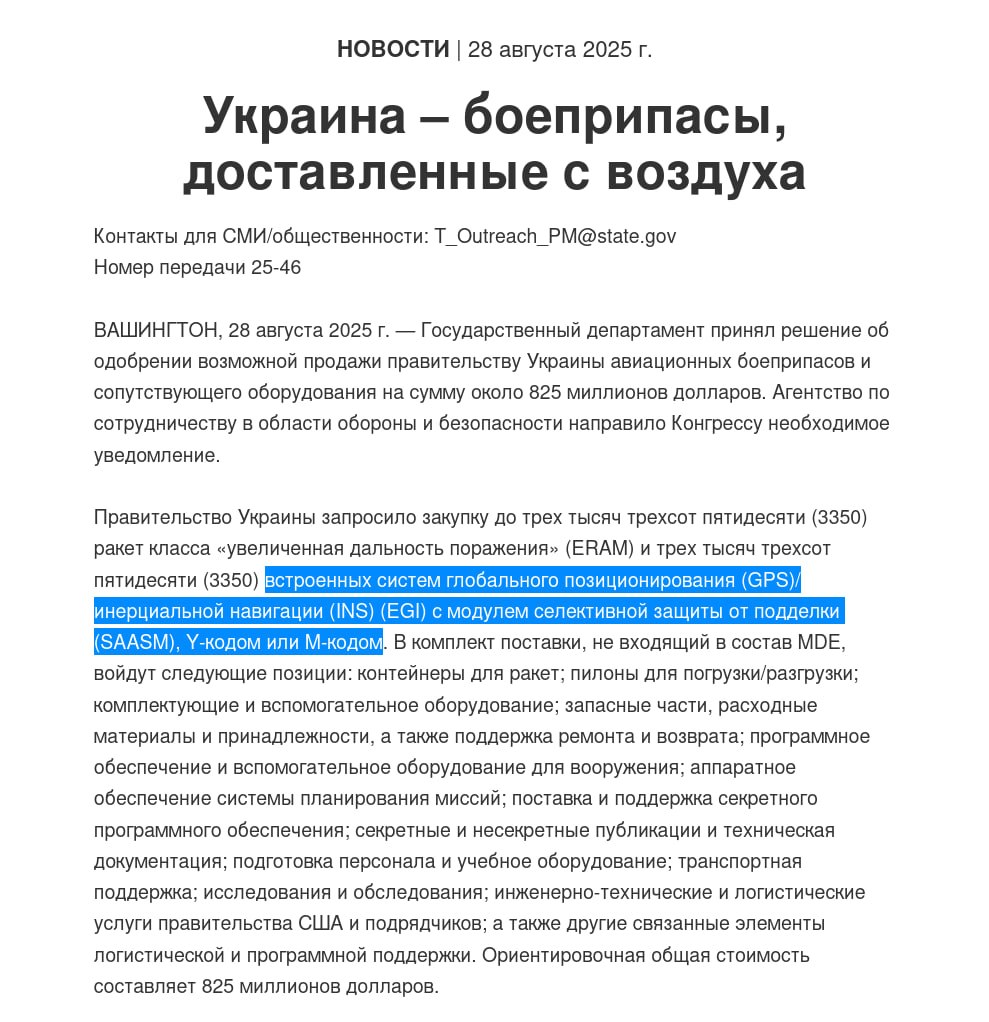

И сразу снимая частый тезис «ERAM без GPS» - он не подтверждается. В том же пакете DSCA проходят 3350 встроенных приёмников ГНСС/ИНС (EGI) с криптозащитой SAASM, Y-Code или M-Code. Слоёв защиты навигации два: SAASM/M-Code закрывают спуфинг (подмену сигнала ключом), а найденная CRPA давит глушение пространственно - обнуляет диаграмму в сторону источника помехи.
Требование по точности - 10 м КВО в условиях деградированного GPS, а не при его отсутствии: спутник не отбрасывается, его удерживают под РЭБ, а ИНС и опциональная визуальная навигация остаются резервом на участок полного подавления.
