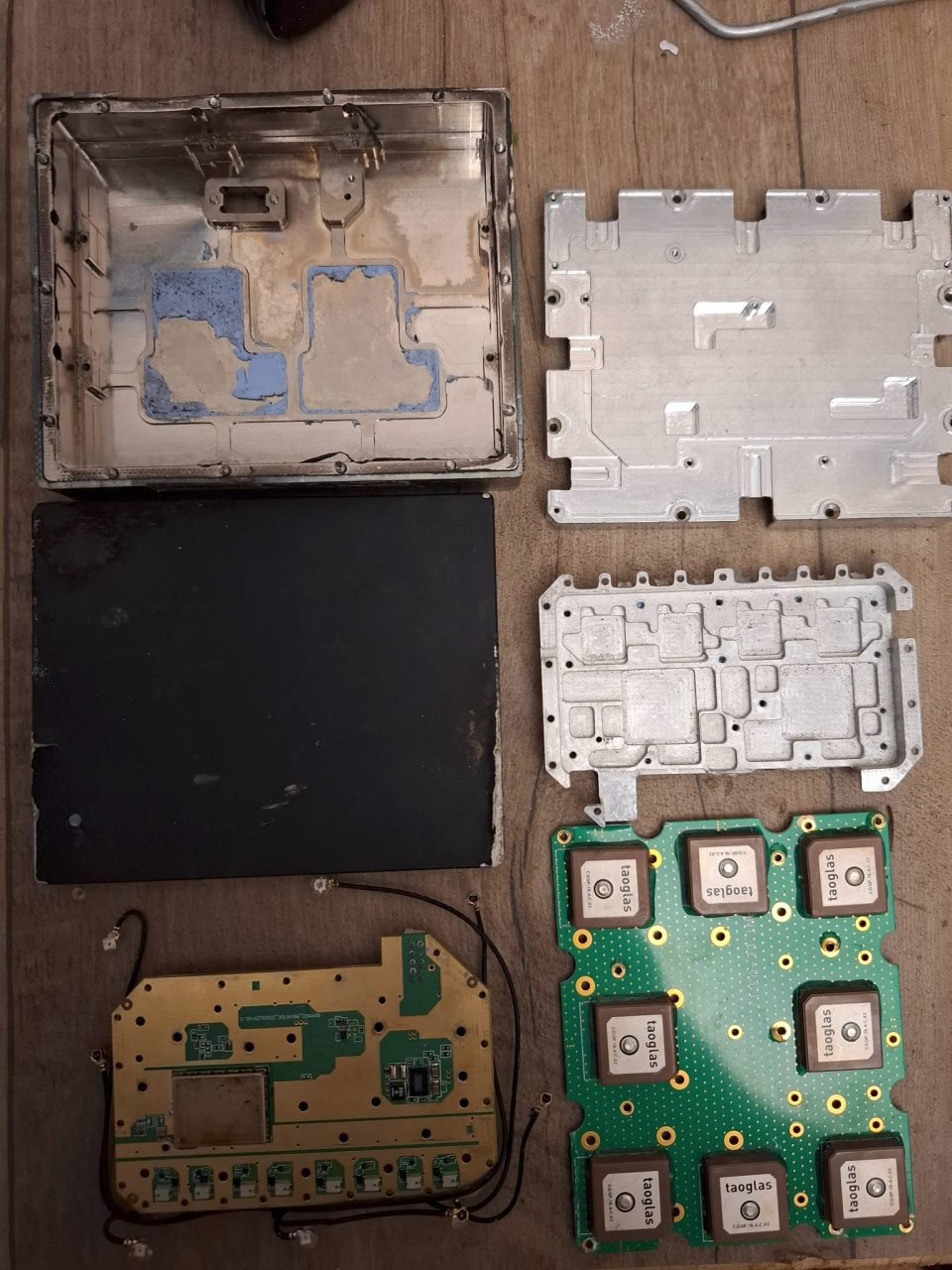

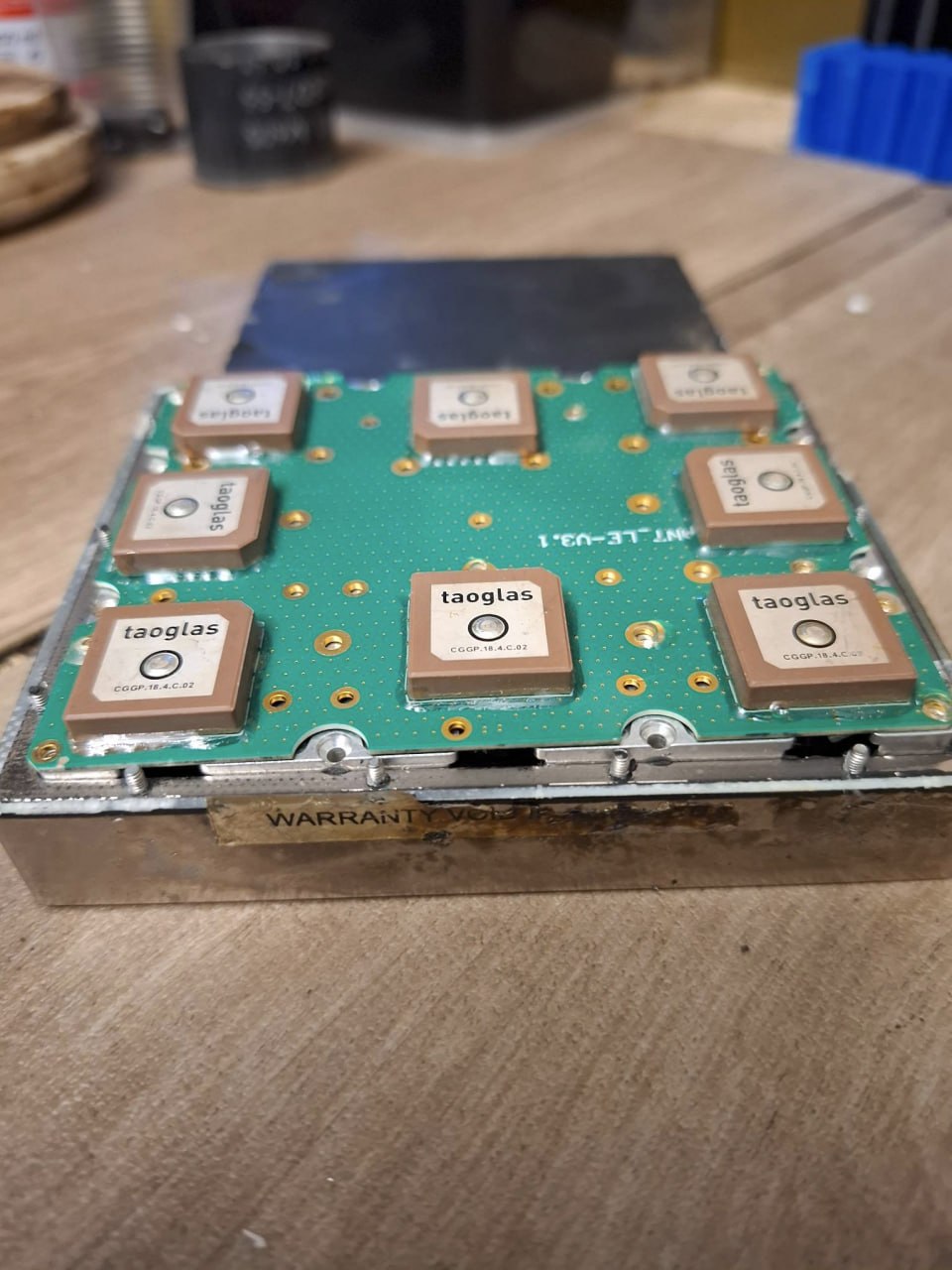

Внутри TUALAJ 8200 - восемь серийных патчей Taoglas CGGP.18.4.C.02

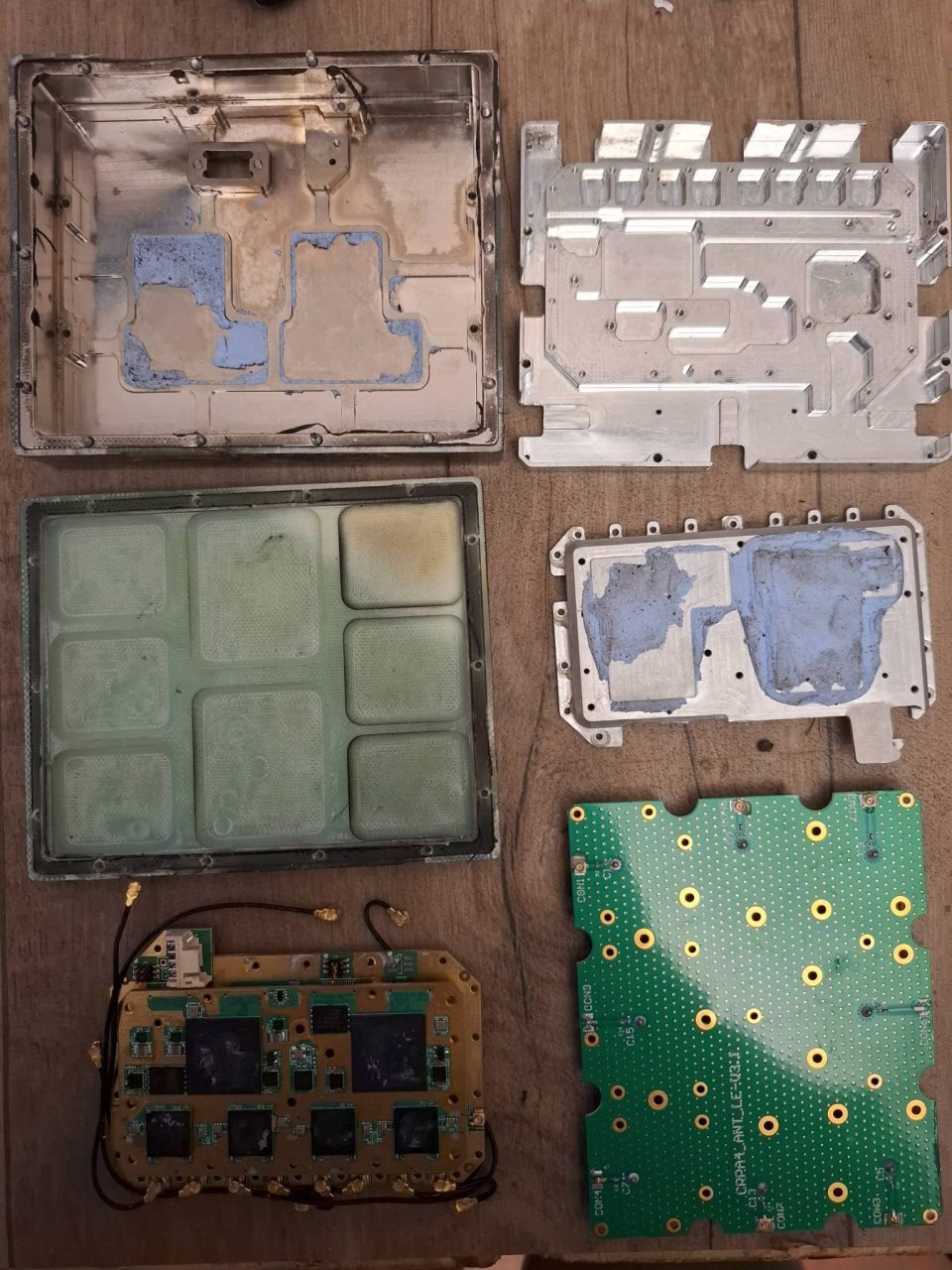

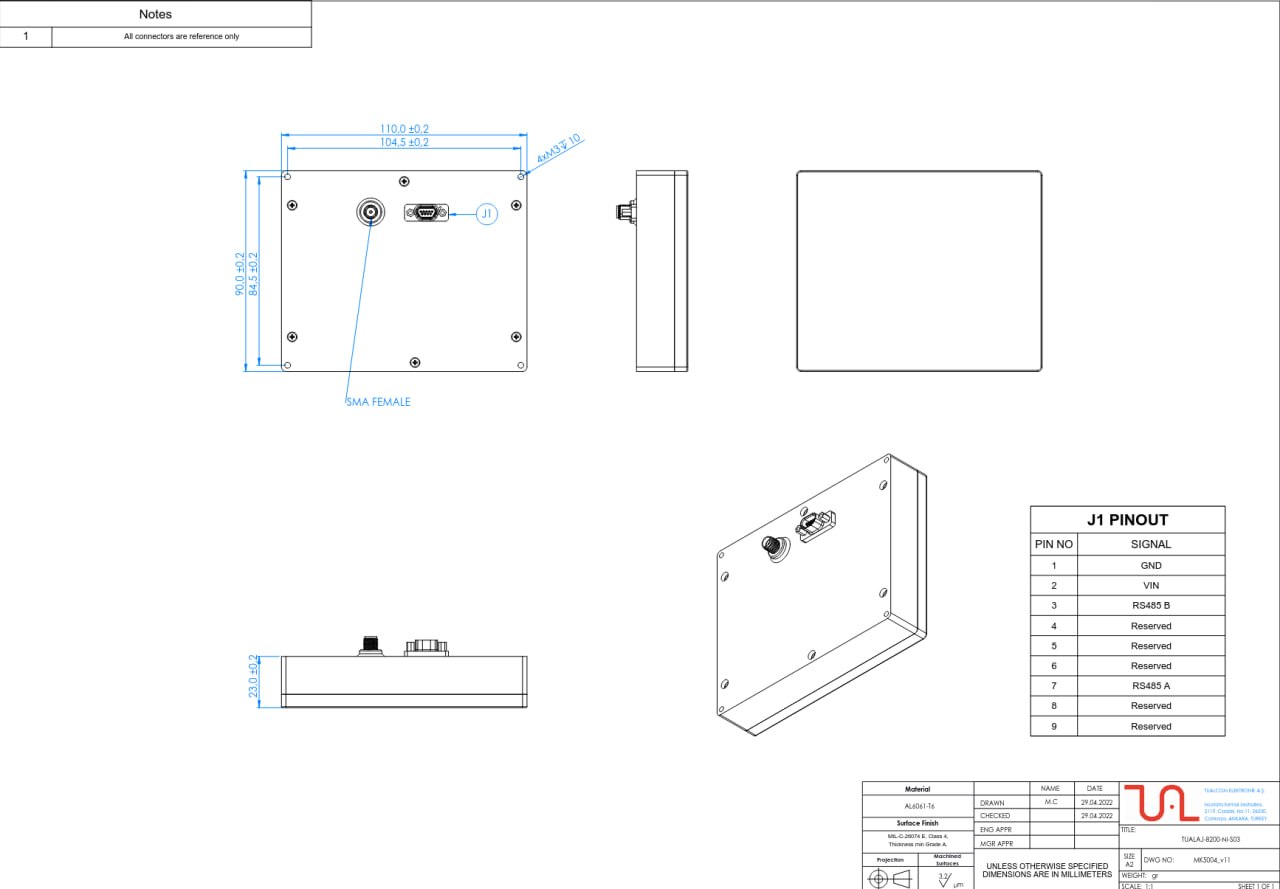

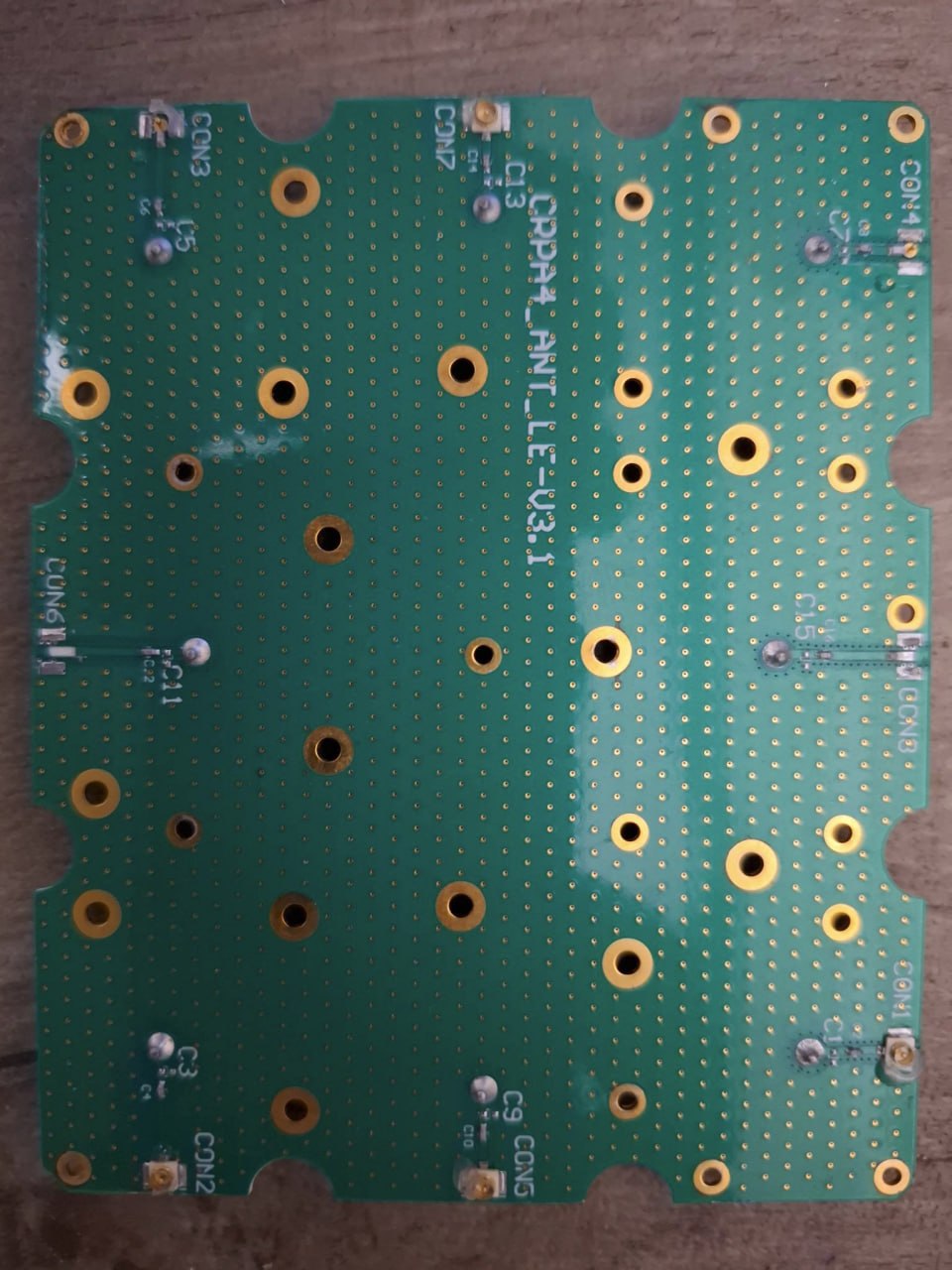

TUALAJ 8200(интерфейсный документ (ICD) и механический чертёж и фото внутренностей) - 8-элементная ЦАР уровня 2: пространственное обнуление до коррелятора, до 7 нулей (N-1), плюс адаптивный нотч и бланкирование импульсов. По вскрытию элементы решётки - коммерческие керамические патчи Taoglas CGGP.18.4.C.02, 18×18×4 мм. Один этот элемент задаёт физику всего комплекса, и она жёстче любой прошивки.
Что вытекает из элемента:
📡 Двойной резонанс на 1575,42 (GPS L1 / Galileo E1 / BeiDou B1) и 1602 МГц (ГЛОНАСС G1), центр 1592 МГц. Вот это и есть «две полосы» 8200 - обе в верхнем L-диапазоне.
📡 L2 (1227) и L5 (1176) элемент не принимает в принципе - керамика на них не резонирует. Ни банк фильтров, ни встроенный приёмник этого не изменят: одночастотность 8200 «зашита» в антенну, а не в конфиг.
📡 КП убрана из спецификации патча - осевое отношение не нормируется. По бюджету считаем элемент линейным: ~3 дБ на рассогласовании с RHCP ГНСС, то есть линк за ЦАР заведомо тоньше на эту же тройку.
📡 Эффективность 75%, пиковое усиление 3 дБи - но это на отдельном грунте 70×70 мм. В решётке 90×110 мм шаг получается примерно равно 0,15-0,2λ (λ/6…λ/5 на L1) - субполуволновый, с сильной взаимной связью между патчами.

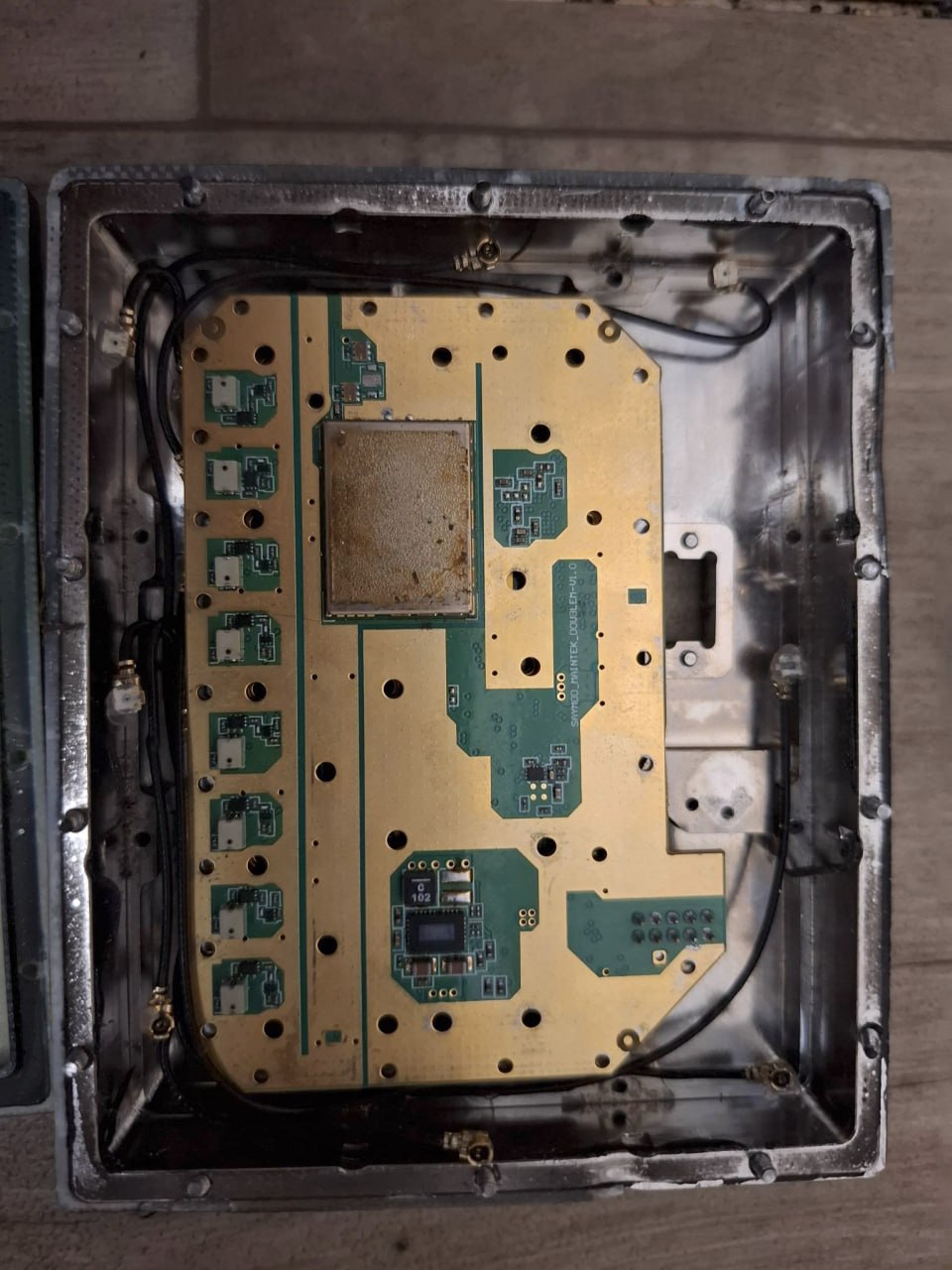

Отсюда следствие, которое важнее цифры «8»: семь степеней свободы даёт число элементов, а реализуемую глубину нуля упирает калибровка. Для паспортных >50 дБ межканальную фазу надо держать на уровне примерно 0,2 град; при субполуволновом шаге и тесной взаимной связи 18-мм патчей это держится тяжело - и в первую очередь плывёт по температуре в поле. «Магия» 8200 не в экзотике элемента (элемент - серийный патч за копейки), а в DACU: цифровом формирователе и его калибровке.
Теперь приёмники за этим L1-окном (попадались вместе с оной на вражеских бортах NEO-M9N и DroneCAN F9P Helica, также с «родными»):

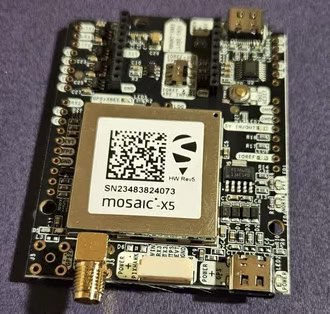

📶 mosaic-X5 (simpleRTK3B Pro, встречалось на 8300 ) - L1/L2/L5, мм-RTK. За 8200 L2/L5 физически нет -> сваливается в L1-only, трёхчастотное разрешение неоднозначностей выключено. Геодезист за керамикой, которая L2 не видит.

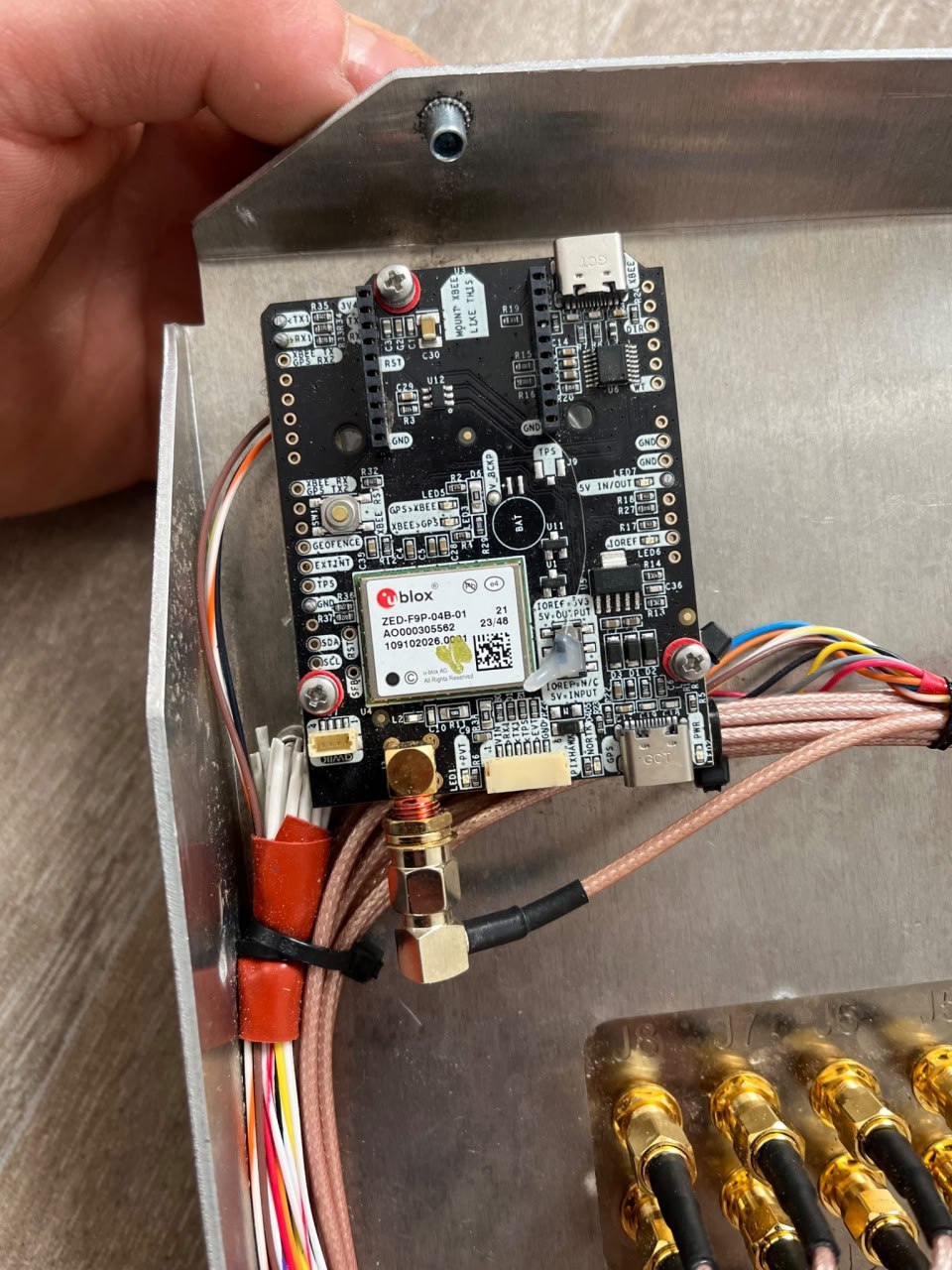

📶 ZED-F9P (simpleRTK2B Budget, встречалось на 8300 ) - L1/L2, см-RTK. То же дешевле: остаётся L1-RTK, двухчастотное преимущество F9P обнулено элементом.

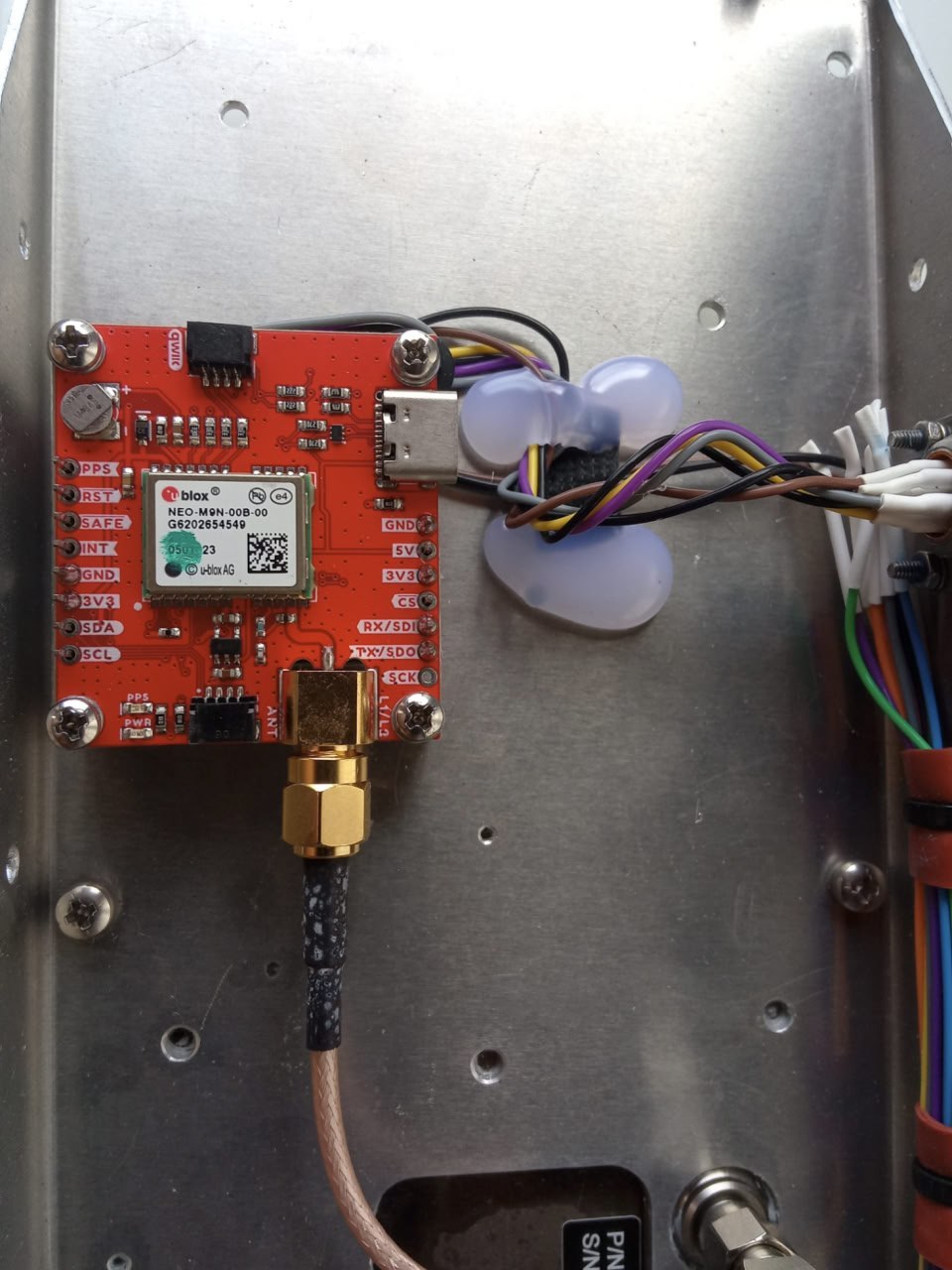

📶 NEO-M9N (SparkFun, SMA) - L1-only от рождения, метровый уровень (1,5-2 м CEP), без RTK. Его полоса совпадает с резонансами CGGP один в один - ничего не теряется. Самая чистая связка под устойчивый PNT метрового класса; но именно ему примерно 3 дБ поляризационного штрафа чувствительнее всего - запаса по многочастотке нет.

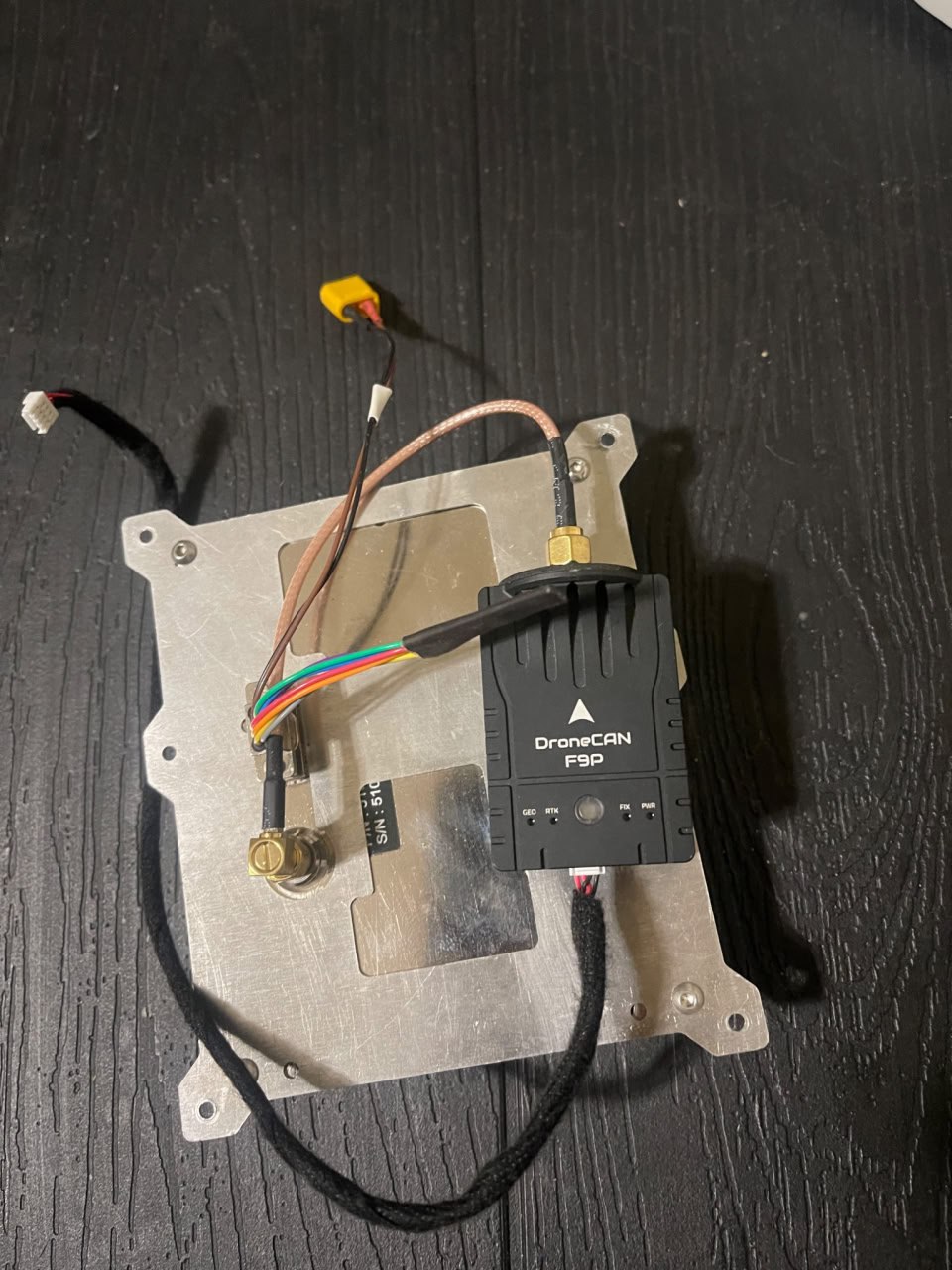

📶 DroneCAN F9P Helical (Holybro) - тот же F9P (L1/L2), хеликс снимается с платы по SMA, выход DroneCAN плюс магнитометр. 8200 завести можно (снять хеликс, подать очищенный РЧ на плату по SMA, развязав постоянку), но снова L1-RTK. Обычный DroneCAN F9P Rover с керамическим патчем без внешнего РЧ-входа отпадает вообще.
Итог: одночастотность 8200 - не настройка, а керамика. За L1-ЦАР геодезические X5/F9P избыточны и работают в одну частоту; M9N ложится в резонанс элемента идеально, но без RTK. И отдельно: ЦАР режет помеху по геометрии источника, но сигнал не аутентифицирует - имитопомеха с направления на спутник проходит, её снимает только M-код / OSNMA (8200 по M-коду прозрачна, принимать его должен хост). Нужен мм-RTK под глушением - это многодиапазонная TUALAJ 8300(восьмиэлементный аналог «Кометы-М8», ранее публиковали тут и тут, а также внутренний мир)/TUALAJ-8600 (до 7 независимых нулей ДН, подавление >50 дБ; публиковали тут) как минимум в паре с X5 или F9P, не 8200.
З.Ы1: Советуем ознакомиться с нашей серией: «CRPA для беспилотной навигации» в четырёх частях.
З.Ы2: список CRPA/ЦАР, устанавливаемых на FP-1/2.
