TUALAJ 8300
Прямое продолжение разбора 8200: там апертура была однородной - восемь одинаковых керамических Taoglas, и одночастотность сидела в самом элементе. Здесь картина обратная и менее причёсанная - восемь посадочных мест заняты тремя разными COTS-антеннами от трёх вендоров. Разбор именно этого исполнения: у TUALAJ 8300(восьмиэлементный аналог «Кометы-М8», ранее публиковали тут и тут, а также внутренний мир) паспортно три антенных варианта и разные элементы внутри.

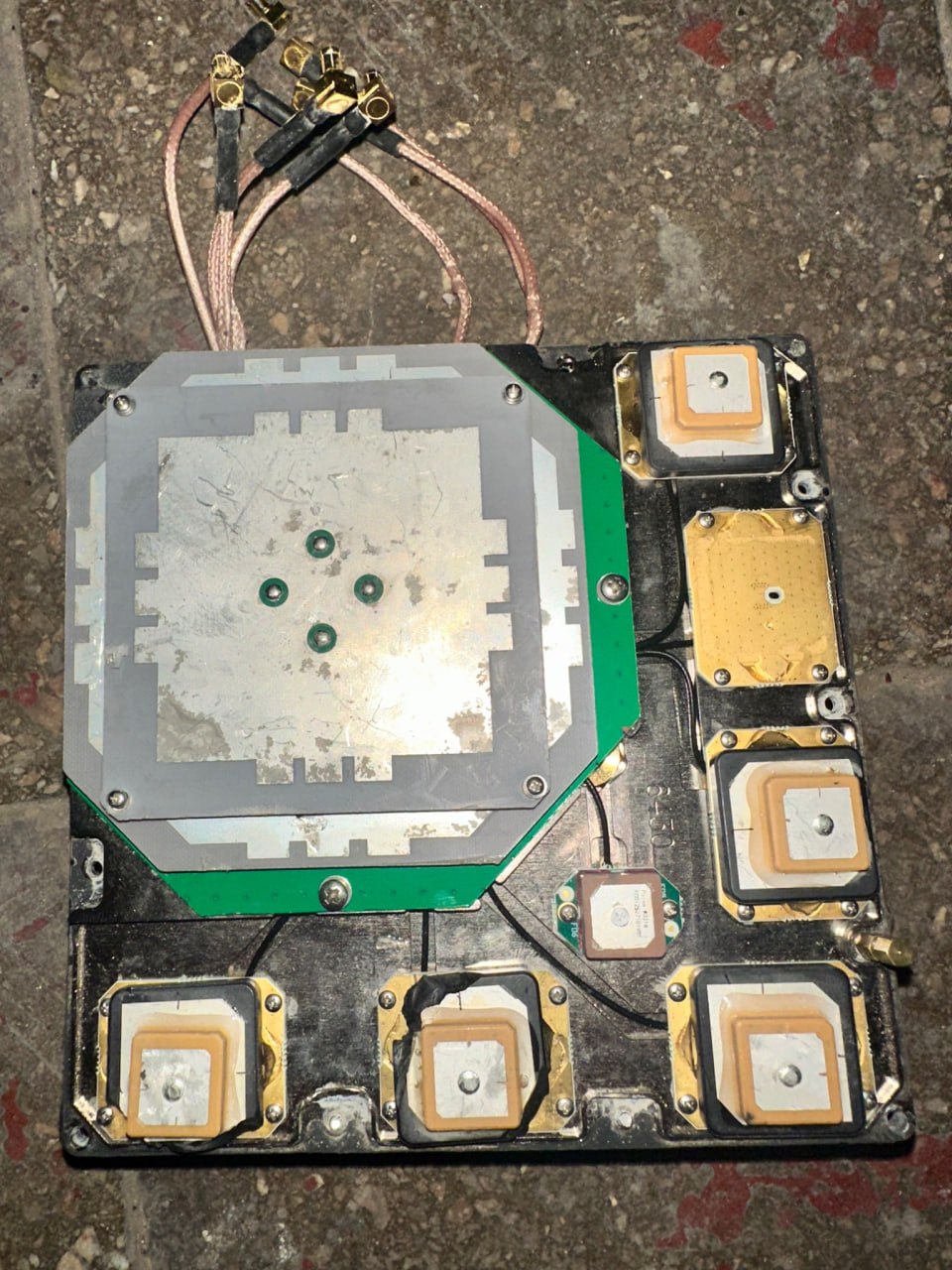

Состав и что каждый тип реально принимает:

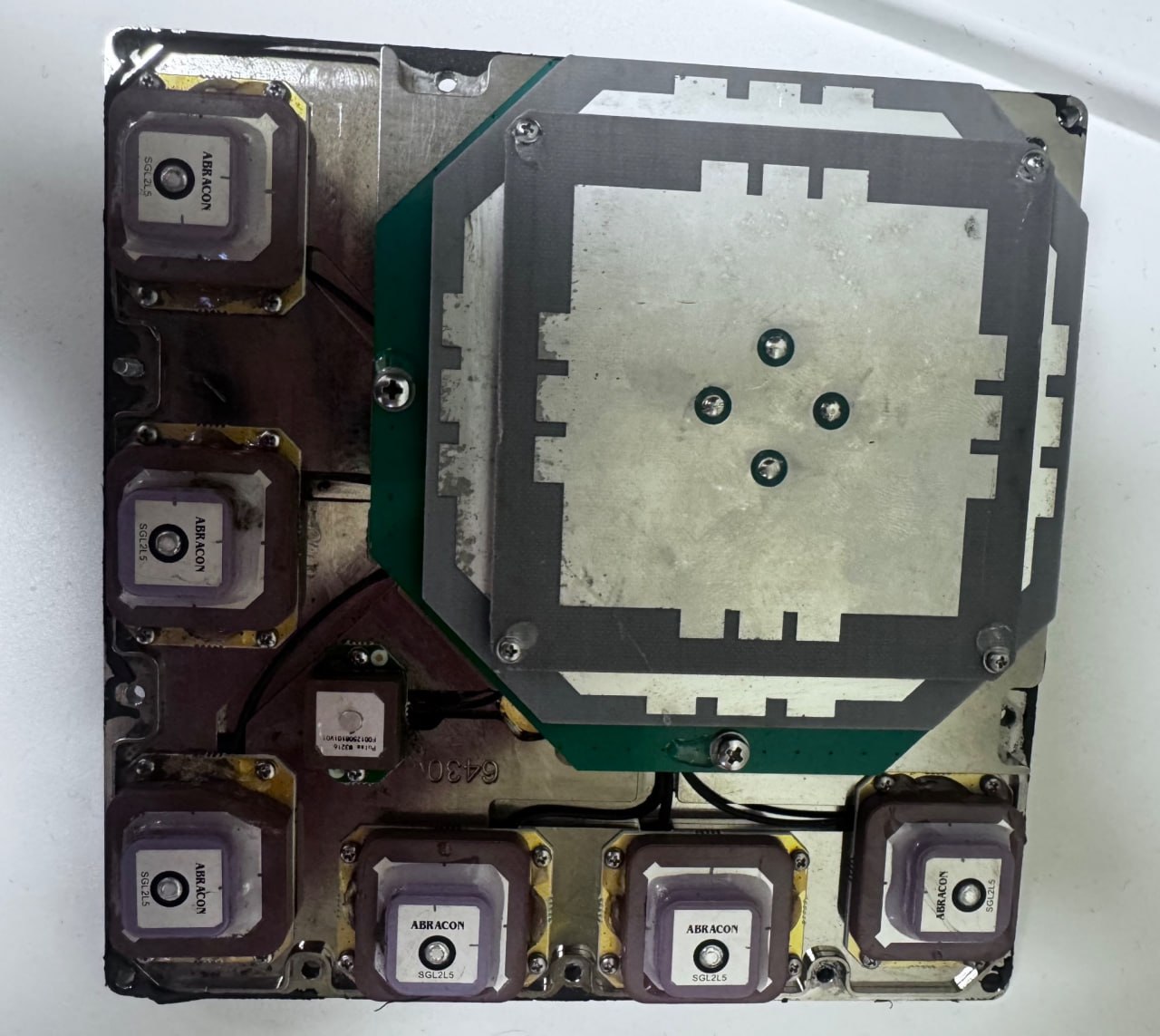

📡 Шесть ABRACON SGL2L5(APARC2511X-SGL2L5) - активные, GPS L1/L2/L5 (Galileo E1/E5a, BeiDou B1/B2a), двухкаскадный МШУ 28 дБ с SAW между каскадами, Кш ~1,1-1,4 дБ, RHCP нормирована, 25×25×11,6 мм. ГЛОНАСС G1 не берут (L1-окно 1560-1590). Набор под Option 2 защиты 8300.
📡 Один TO149/TOP149 - GPS L1/L2 + ГЛОНАСС L1/L2 + BeiDou B1/B2/B3, ошибка фазового центра ±2 мм, МШУ 40±2 дБ, MCX-J. L5 (1176) не принимает. Многопитательная схема - про стабильный ФЦ.
📡 один Pulse W3216 (маркировка F0012508101V01) - пассивный, только GPS L1 + ГЛОНАСС G1, 13×13×5 мм, без МШУ.
Главное следствие - апертура неоднородна по диапазонам, и эффективное число элементов плавает с частотой (при допущении, что все восемь работают как элементы решётки):
📡 L1 (1575) - отзываются все 8 -> паспортные 7 нулей здесь и только здесь.
📡 L2 (1227) - Pulse выпадает, остаётся 7 -> до 6 нулей.
📡 L5 (1176) - выпадают и Pulse, и TO149, остаётся 6 SGL2L5 -> до 5 нулей.
📡 ГЛОНАСС G1 (1602) - отзываются только TO149 и Pulse (2 шт.) -> пространственного обнуления по сути нет; но в Option 2 ГЛОНАСС и не защищаемый диапазон.
То есть «8 элементов / 7 нулей» строго верно лишь на L1 - к нижним диапазонам апертура физически усыхает.
Открытый вопрос по ролям(ибо обычно приходили поврежденные). Либо все восемь - элементы решётки (тогда апертура смешанная, а число степеней свободы частотно-зависимо, как выше). Либо геодезическая TO149 - антенна опционального встроенного приёмника 8300, а Pulse - опорный/служебный канал; тогда рабочая антипомеховая апертура в этом экземпляре всего 6-7 элементов, а не 8.

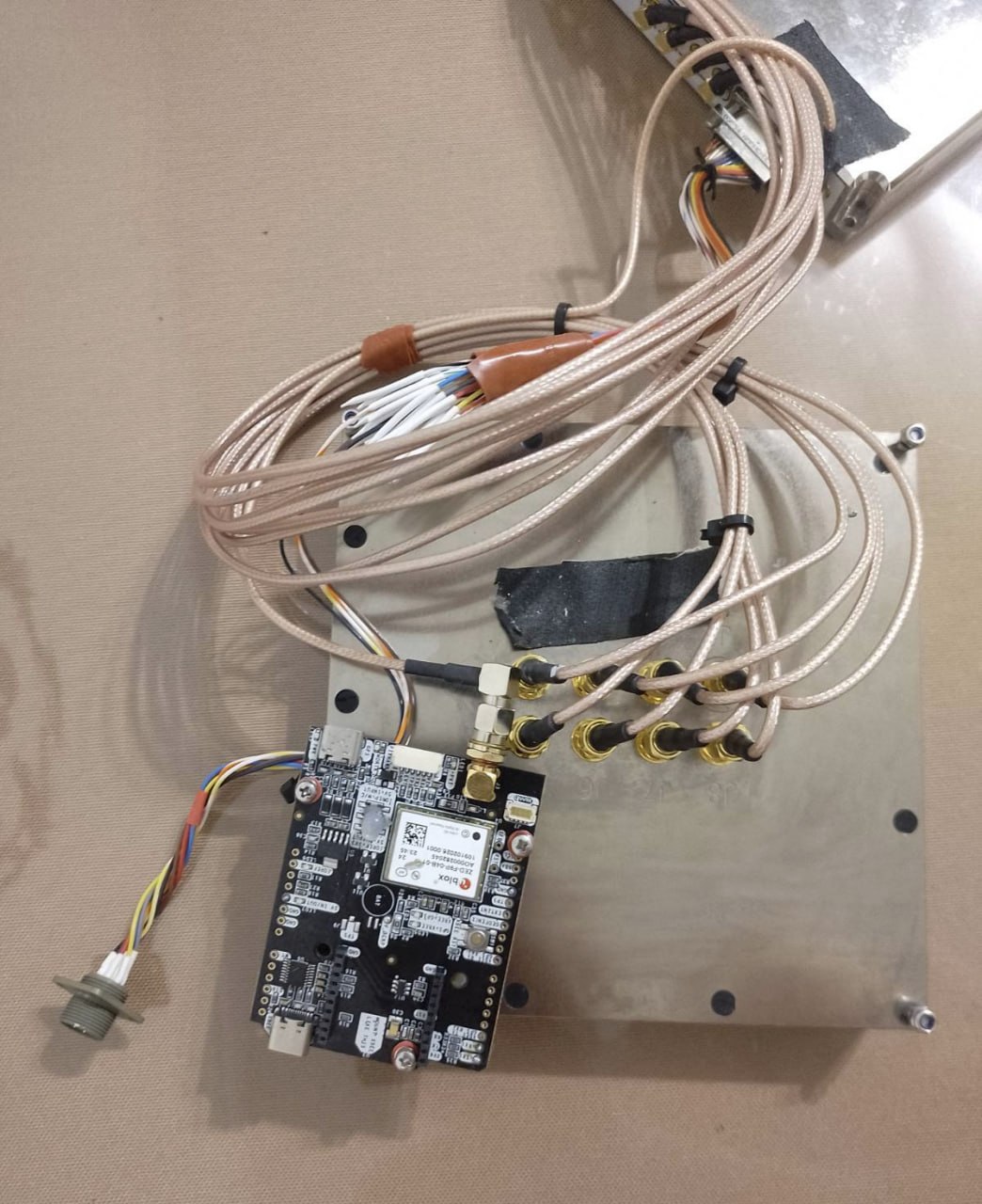

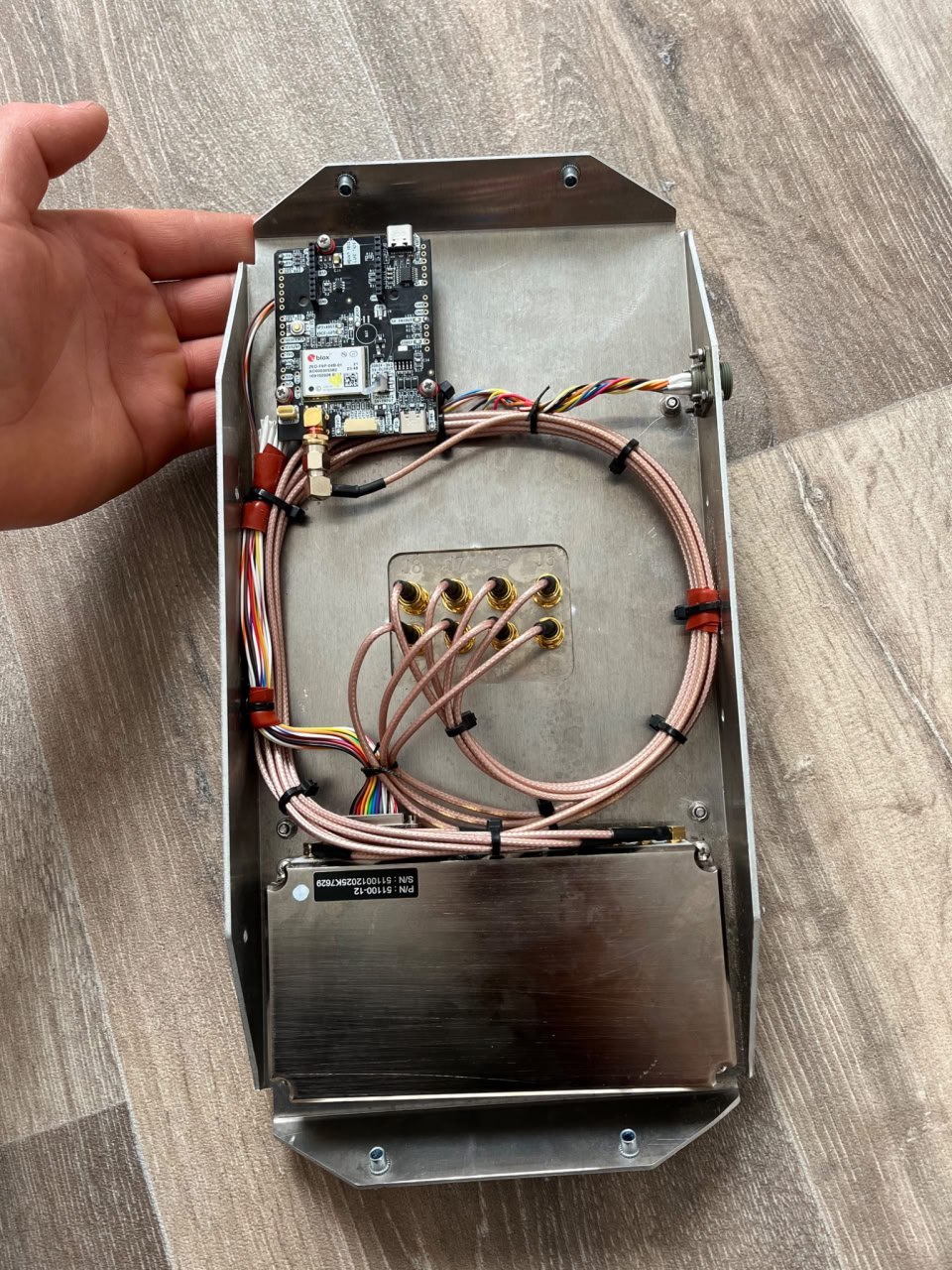

Приёмники за этим (внешний получает очищенный РЧ-выход DACU):
⚙️ mosaic-X5(simpleRTK3B Pro) - L1/L2/L5, 448 каналов, до 100 Гц, сырьё SBF + своя антипомеха (AIM+). За многодиапазонной 8300 трёхчастотный приём наконец работает (в отличие от 8200, где X5 сваливался в L1-only) - но именно на L5 апертура самая узкая.
⚙️ ZED-F9P(simpleRTK2B Budget) - L1/L2/E5b, см-RTK, до 10 Гц, сырьё UBX. Двухчастотный L1/L2-RTK реализуется, L5 решётки не использует.
Калибровка: для коэффициента подавления 50 дБ межканальную фазу надо держать на уровне σ_δ ≤ ~0,18 град - а удерживать её между тремя разными типами элементов (разный фазовый центр, групповая задержка, активный/пассивный, разные тракты МШУ) кратно тяжелее, чем между однотипными Taoglas 8200. Аутентификация: ЦАР режет помеху по геометрии источника, но имитопомеху с направления на спутник не отбраковывает - это M-код / OSNMA (8300 по ним прозрачна) плюс межчастотная проверка фаз в сыром SBF/UBX до расчёта PVT.
Итог: где 8200 был честной однородной L1-восьмёркой, этот 8300 - мозаика из трёх COTS-типов с частотно-зависимой апертурой, и «восьмёрка» она только на L1. Многодиапазонность оправдывает X5/F9P, но реальное число нулей на L2/L5 ниже паспортного, а калибровка смешанной решётки - отдельная история.
З.Ы1: дальше - другие приёмники и антенные исполнения 8300.
З.Ы2: список CRPA/ЦАР, устанавливаемых на FP-1/2.
З.Ы3: Советуем ознакомиться с нашей серией: «CRPA для беспилотной навигации» в четырёх частях.
⭐️ Полезная Нагрузка
