Радиовысотомер трофейной Storm Shadow / SCALP EG - Thomson-CSF AHV-2500

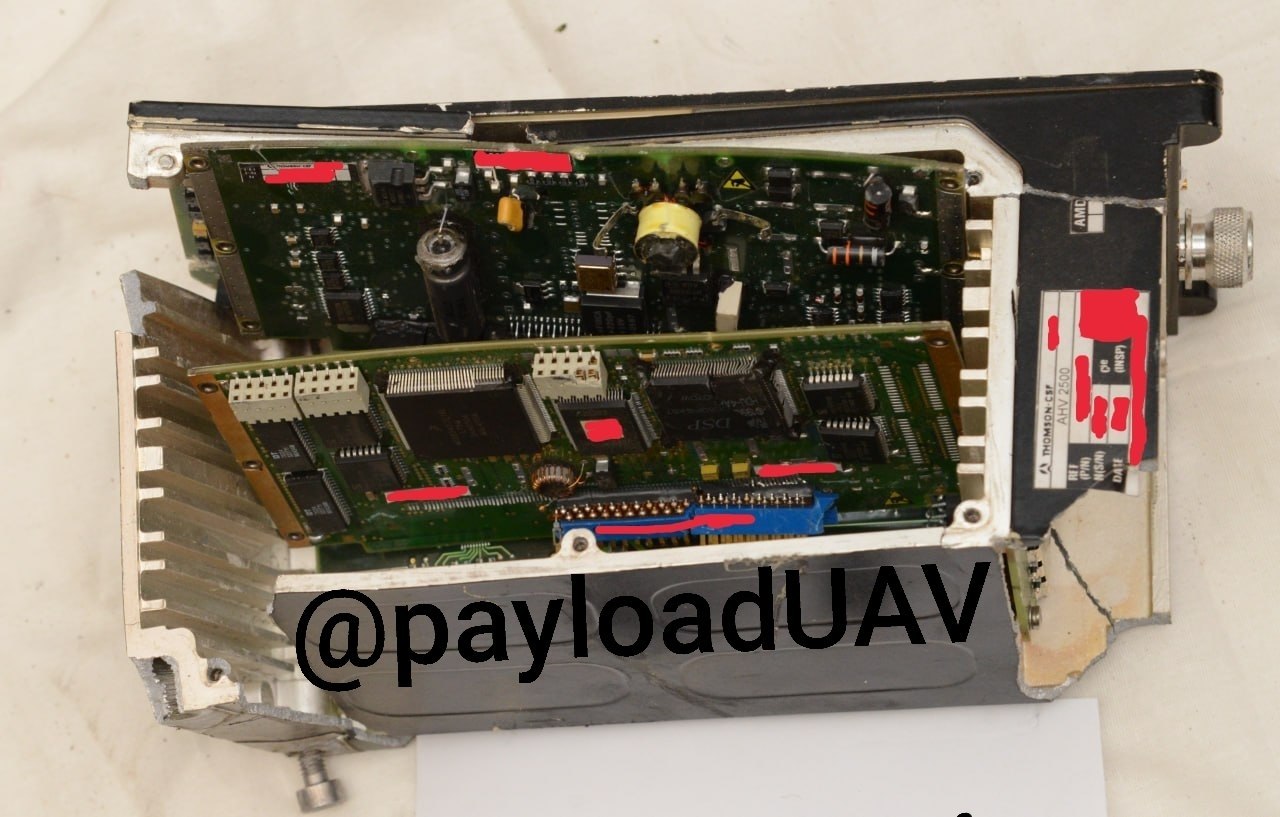

Продолжение серии по «Storm Shadow / SCALP EG». С разобранного экземпляра снят радиовысотомер маршевого контура. На этикетке узла - Thomson-CSF AHV-2500. Модель классифицируется как радиовысотомер для ракет и БпЛА.
Характеристики:
⚙️ диапазон высот: 0-1524 м
⚙️ точность: 0,91 м или 3% - лучшее из двух
⚙️ интерфейс: RS-422
⚙️ питание: 28 В постоянного тока, 18 Вт
⚙️ габариты: 95×90×190 мм
⚙️ масса: 1,7 кг
⚙️ компактные антенны
⚙️ опция: следование над морем (sea skimming)

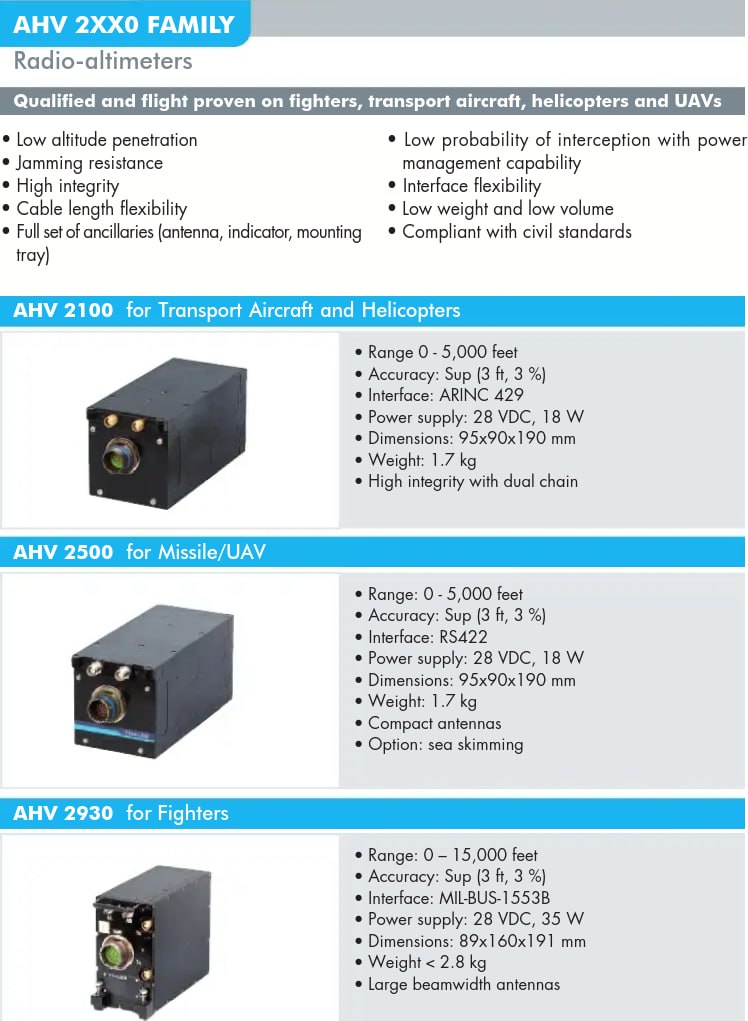

Тип обработки - CW/FMCW(ранее писали: вражеский портативный, радар FMCW с частотой 10 ГГц, про Нидерландский радар Robin IRIS и выступление, в котором затрагиваются импульсный/FMCW/FSCW) ; рабочий диапазон - стандартный радиовысотомерный 4,2-4,4 ГГц. По линейке семейства AHV-2500 отличается от универсального AHV-2100 для транспортников и вертолётов и от AHV-2930 для истребителей: короче дальность, меньше габарит и потребление, добавлена морская опция.
В части 2 и её техническом продолжении разбиралась связка ИНС + TERPROM (Terrain Reference Navigation) с коррекцией по цифровой матрице высот. Там же был зафиксирован тезис: радиовысотомер - единственный намеренный излучатель на борту, всё остальное пассивно. Теперь у этого излучателя есть конкретное имя: FMCW в 4,2-4,4 ГГц, малая мощность передачи, узкий сектор строго вниз, компактная пара антенн. Профиль малозаметный (LPI) - фиксируется средствами РТР в этом диапазоне только на близких дальностях и по встречным курсам.
Опция sea skimming в спецификации - не декоративная строка. Для базовой авиационной SCALP/Storm Shadow с маршрутом преимущественно над сушей она избыточна; для морской SCALP Naval / MdCN с полётом на предельно малой высоте над волной - прямая функциональная необходимость. Один и тот же радиовысотомер закрывает обе конфигурации без замены аппаратной части.
