Хвостовой отсек крылатой ракеты Destinus RUTA Block 1 опознан по фотографиям подписчика

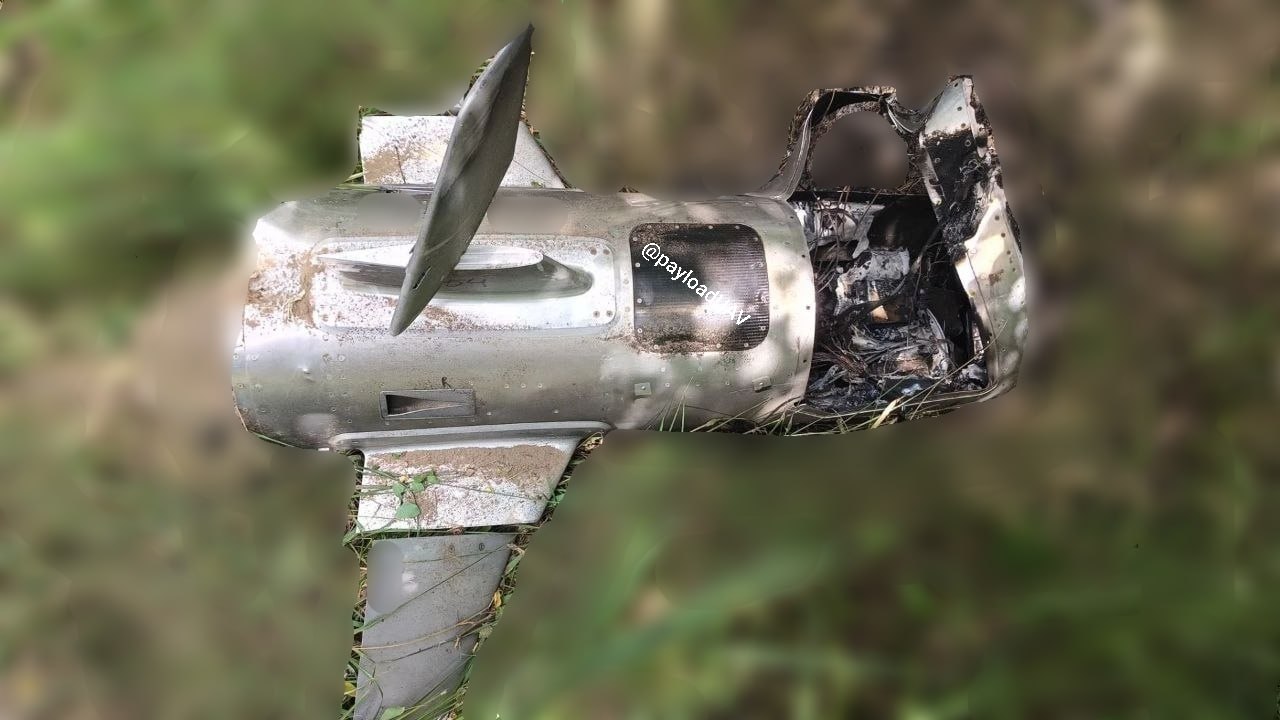

Подписчик прислал три кадра обломка - спасибо за материал. Сохранился задний, двигательный отсек изделия. Шильдика и серийника в кадре нет, поэтому это гипотеза: семейство RUTA - уверенно, конкретно Block 1 - вероятно.
Что читается по металлу

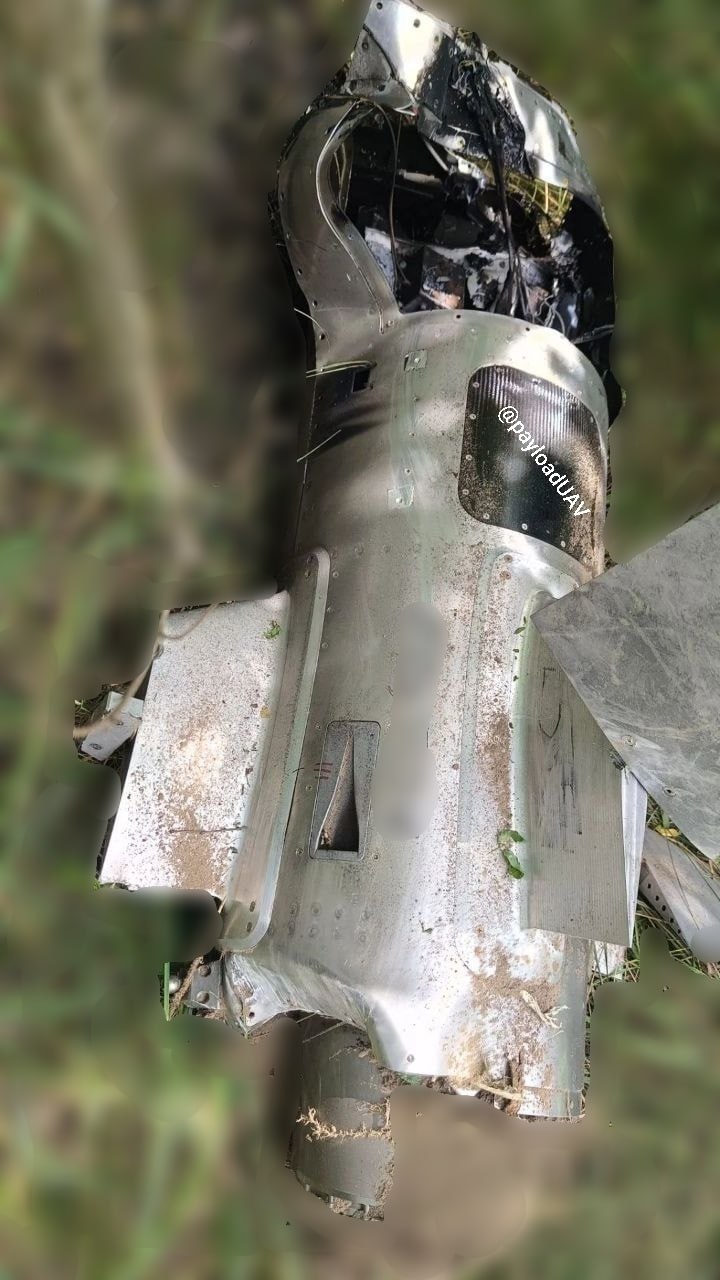

🤔 Корпус - отчётливо круглый цилиндр из тонкого гнутого алюминия: продольный шов обечайки, поперечный стык с двойным рядом заклёпок, клёпаный полумонокок
🤔 Хвостовые поверхности небольшие, вынесенные наружу, с вытянутыми каплевидными обтекателями в корне; на кадрах читаются как крестообразная схема
🤔 Перед нижней поверхностью - утопленная прямоугольная ниша с бортиком, сбоку - тёмная панель со скруглёнными углами и сетчатой структурой
Первые два пункта закрывают вопрос «B1 или B2». По прямому комментарию Destinus вражескому источнику, у Block 1 фюзеляж цилиндрический и механизм раскрытия крыла вынесен наружу, у Block 2 - коробчатый корпус, складные плоскости и механизация внутри фюзеляжа под контейнерный старт. На обломке цилиндр и наружная механизация.
Block 1 по данным производителя
⚙️ Дальность 300+ км, полезная нагрузка 150 кг - именно payload, а не масса ВВ: один вражеский ресурс по своим данным даёт для B1 БЧ порядка 100 кг
⚙️ Навигация ИНС + ГНСС + ВНС, заявлена работа без ГНСС
⚙️ Малые высоты с огибанием рельефа, наведение на терминале заранее запрограммированное
⚙️ Старт с мобильной наземной установки с ускорителями
⚙️ ТРД T150: тяга 1500 Н, масса 17,5 кг, длина 530 мм, наружный диаметр 245 мм, удельный расход 0,12 кг/(ч·Н)

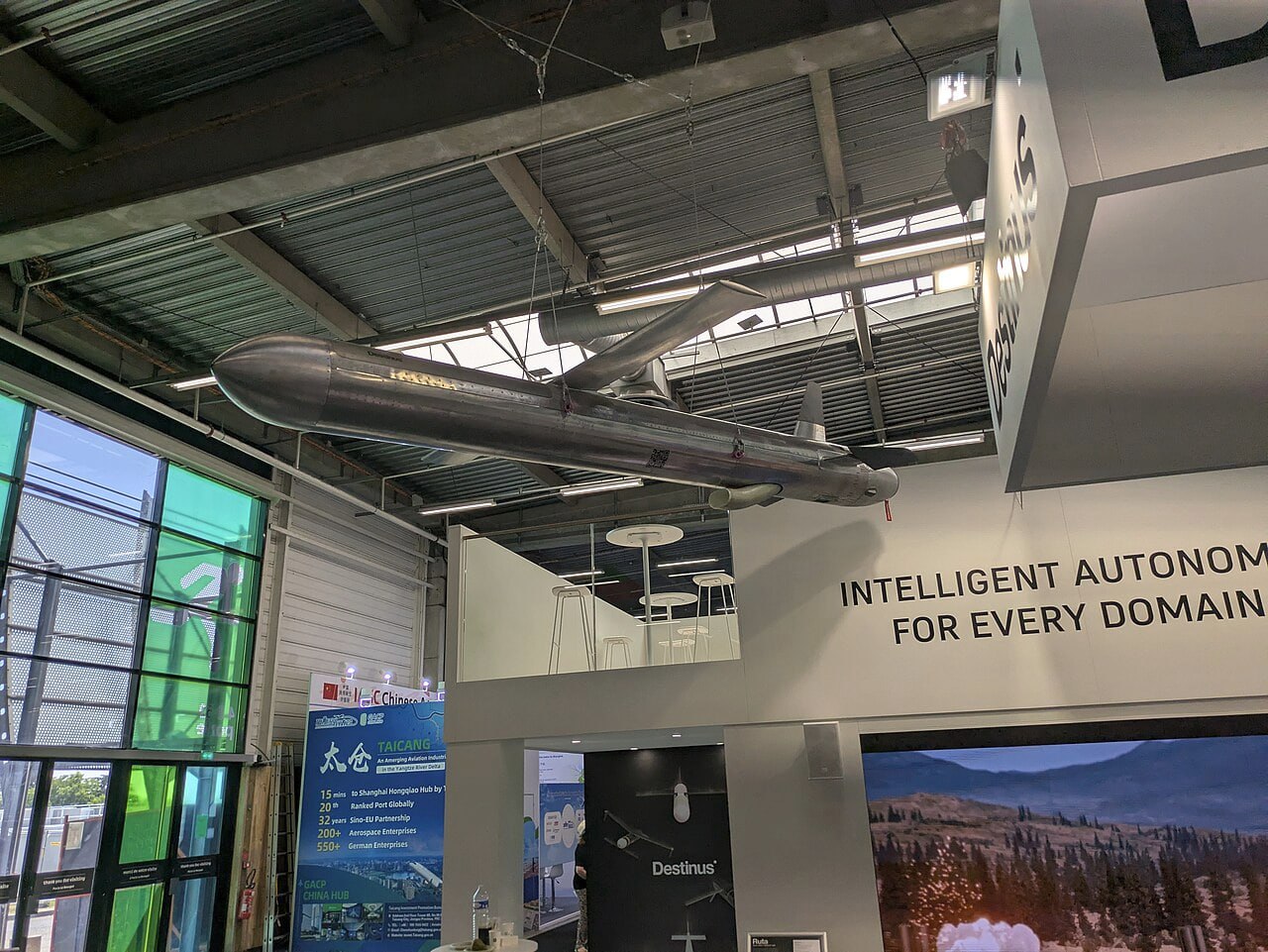

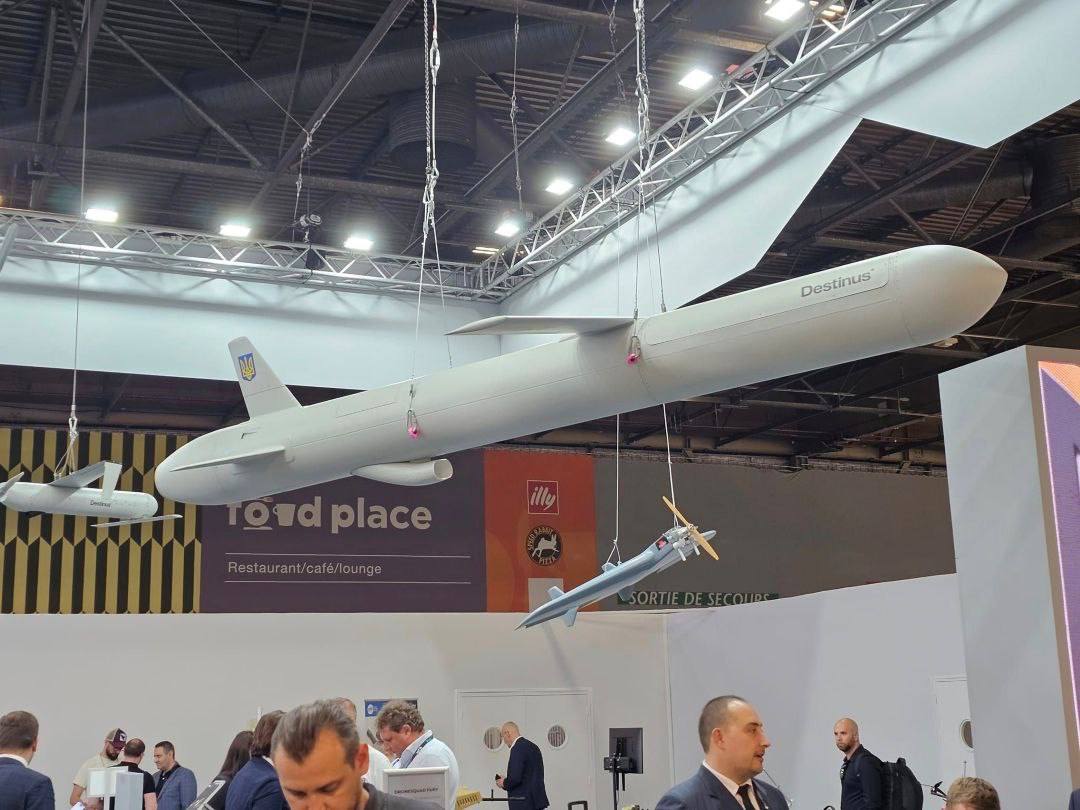

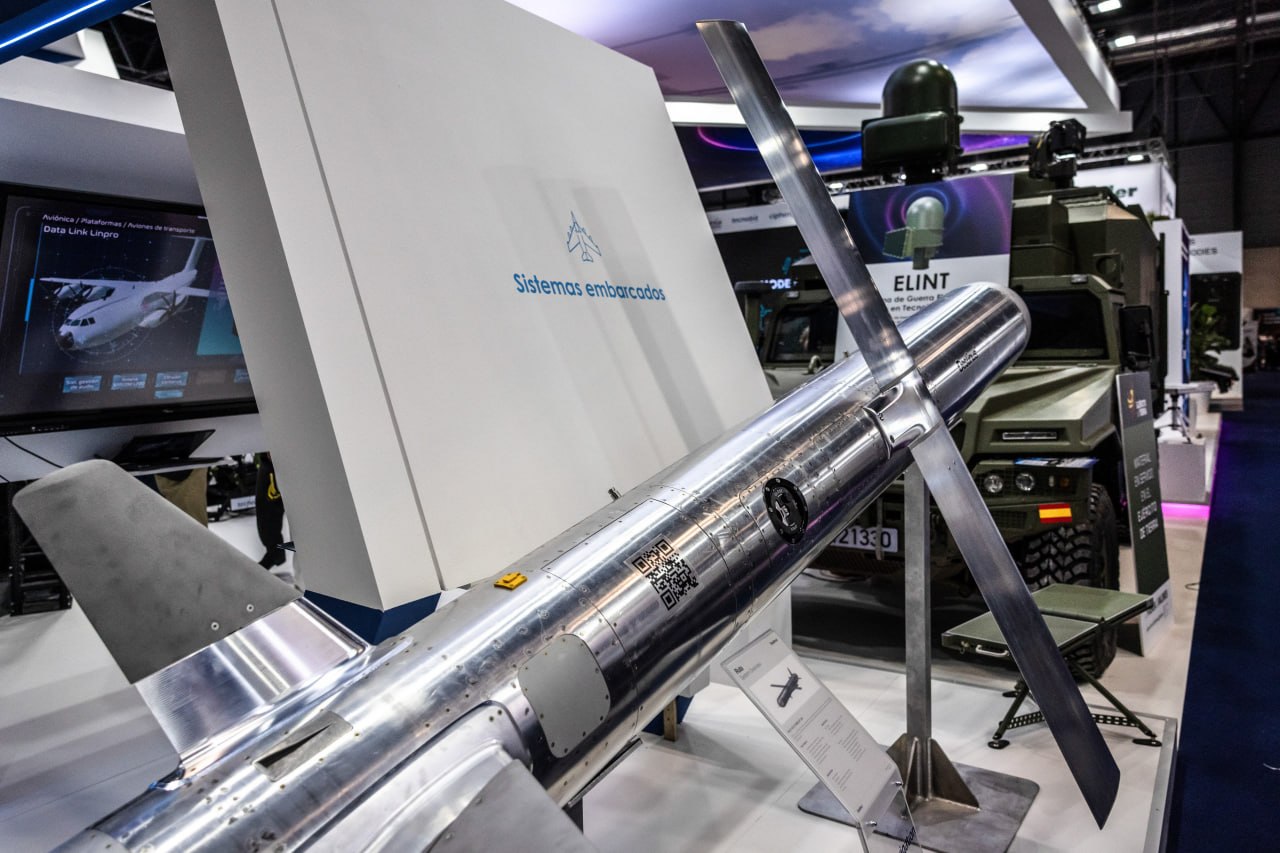

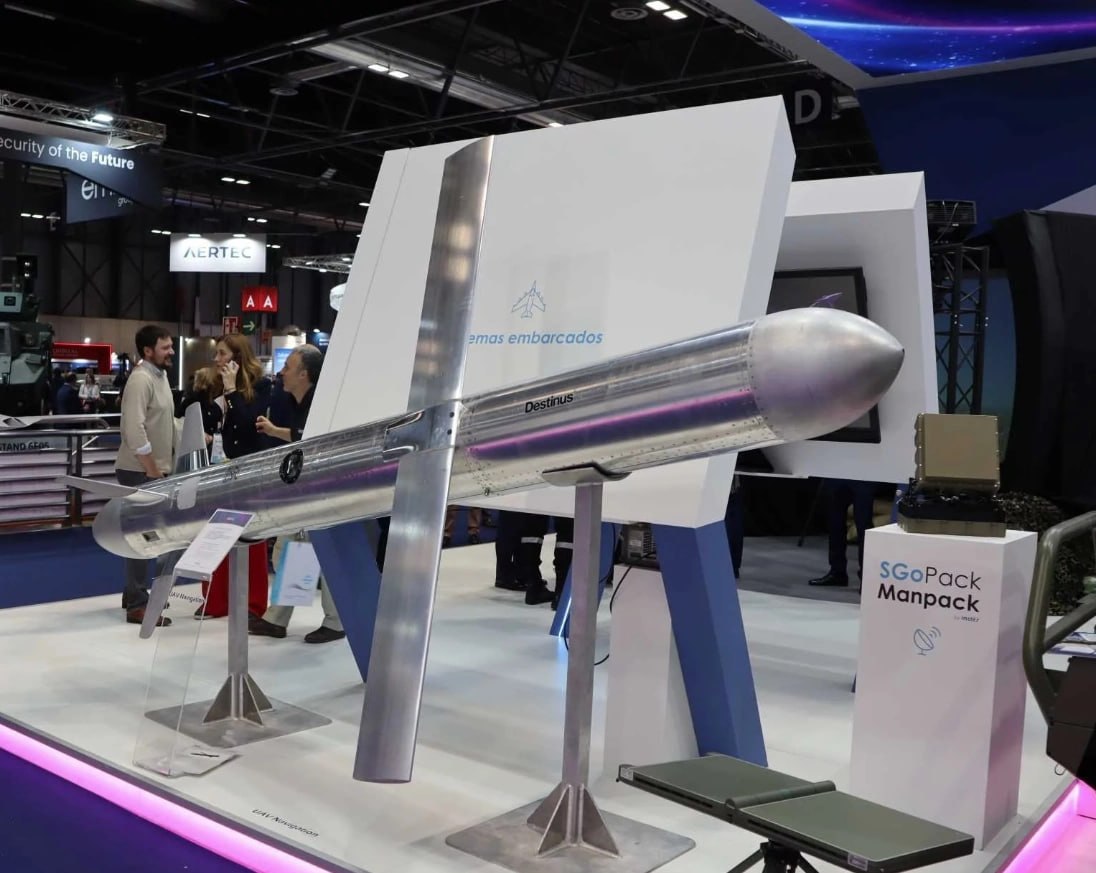

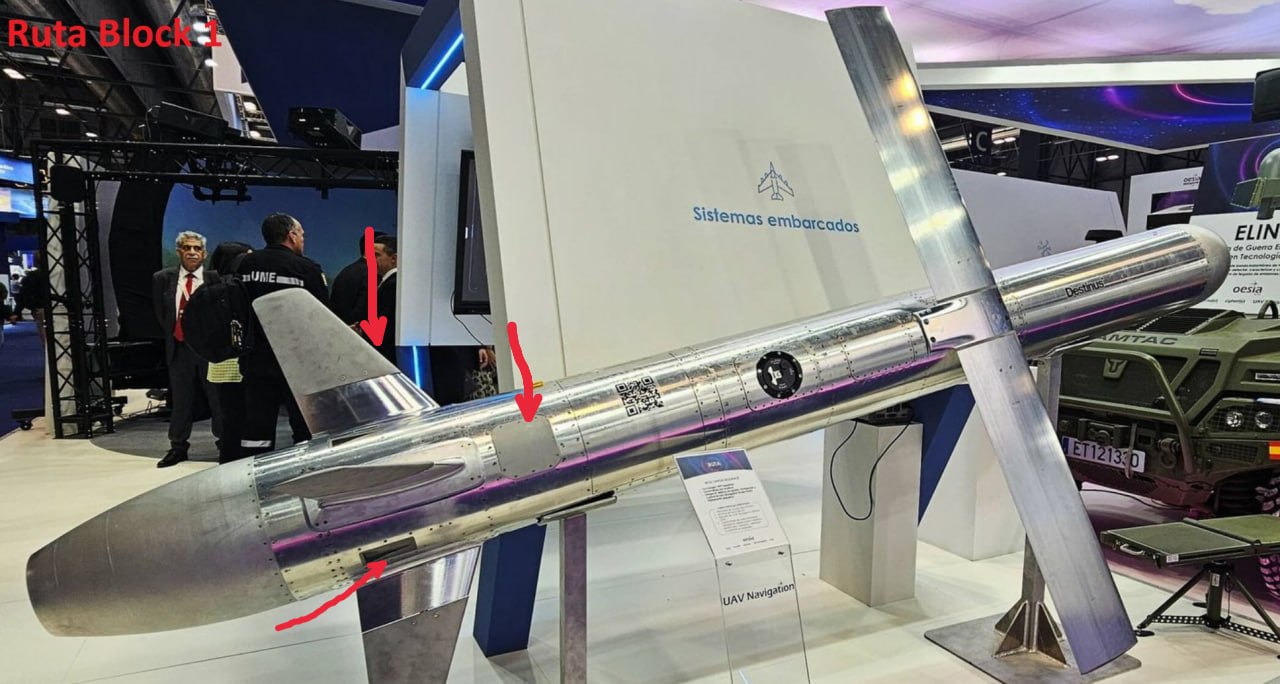

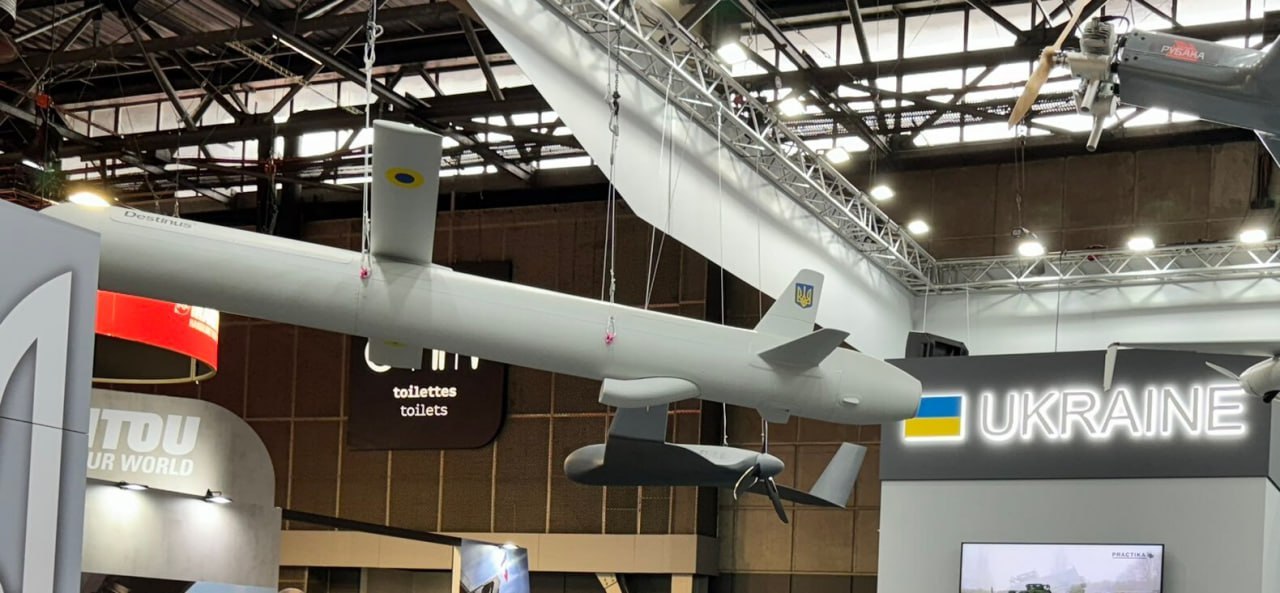

⚙️ Выставочный образец FEINDEF-2025: длина 3,93 м, размах 2,25 м, взлётная масса до 300 кг
Сходится ли арифметика
Диаметр T150 - 245 мм; с зазором отсека, теплоизоляцией и шпангоутом нижняя граница диаметра корпуса выходит около 300 мм - обломок в неё укладывается. Наблюдавшиеся 200 м/с - это M ≈ 0,59 у земли и напор q = ½·ρ·V² ≈ 24,5 кПа. Потребная тяга T = W/K: при 2940 Н и качестве 6-8 это 370-490 Н, четверть-треть от максимума; остальное - разгон и вертикаль при огибании рельефа. Расход 0,12 · 420 ≈ 50 кг/ч, 300 км на 200 м/с - 25 минут, то есть ~21 кг топлива, с запасом около 25. Бюджет масс закрывается: 150 + 17,5 + 25 + ~12 (авионика, приводы, АКБ) ≈ 205 кг, на планер остаётся ~95 кг, 32 % взлётной массы - норма для клёпаного алюминия.
За малую высоту платят топливом: на 40 м плотность 1,225 против 0,736 кг/м³ на пяти километрах, то же сопротивление дороже примерно в 1,7 раза. Плюс сам ТРД: 0,12 кг/(ч·Н) против 0,06-0,07 у ТРДД. Отсюда и потолок класса: 300-700 км, а не 1500+. Когда потребовалось нарастить дальность и уйти в контейнер, корпус стал коробчатым - и это не про стелс, это про литраж: квадратное сечение при той же вписанной ширине даёт в 4/π ≈ 1,27 раза больше объёма при том же габарите ТПК.
Формула «ИНС + ГНСС + ВНС» звучит как маркетинг, пока не посчитаешь дрейф. Полёт на 300 км длится 1500 с. Смещение нуля акселерометра 1 mg даёт ошибку ½·a·t² ≈ 11 км, уход гироскопа 1 °/ч через наклон вертикали - (1/6)·g·ω·t³ ≈ 27 км. Чистая ИНС тактического МЭМС-класса промахивается на десятки километров - для точечного объекта это ничто. Несущий элемент в GNSS-denied тут не ИНС, а визуальный канал: коррекция по подстилающей поверхности и оптика на терминале; за навигационный комплекс отвечает испанская UAV Navigation (Grupo Oesía). Устойчивость определяется не приёмником, а актуальностью бортовой опорной сцены и условиями видимости - облачность, снег и изменившийся ландшафт бьют по ВНС так же, как помеха по ГНСС.

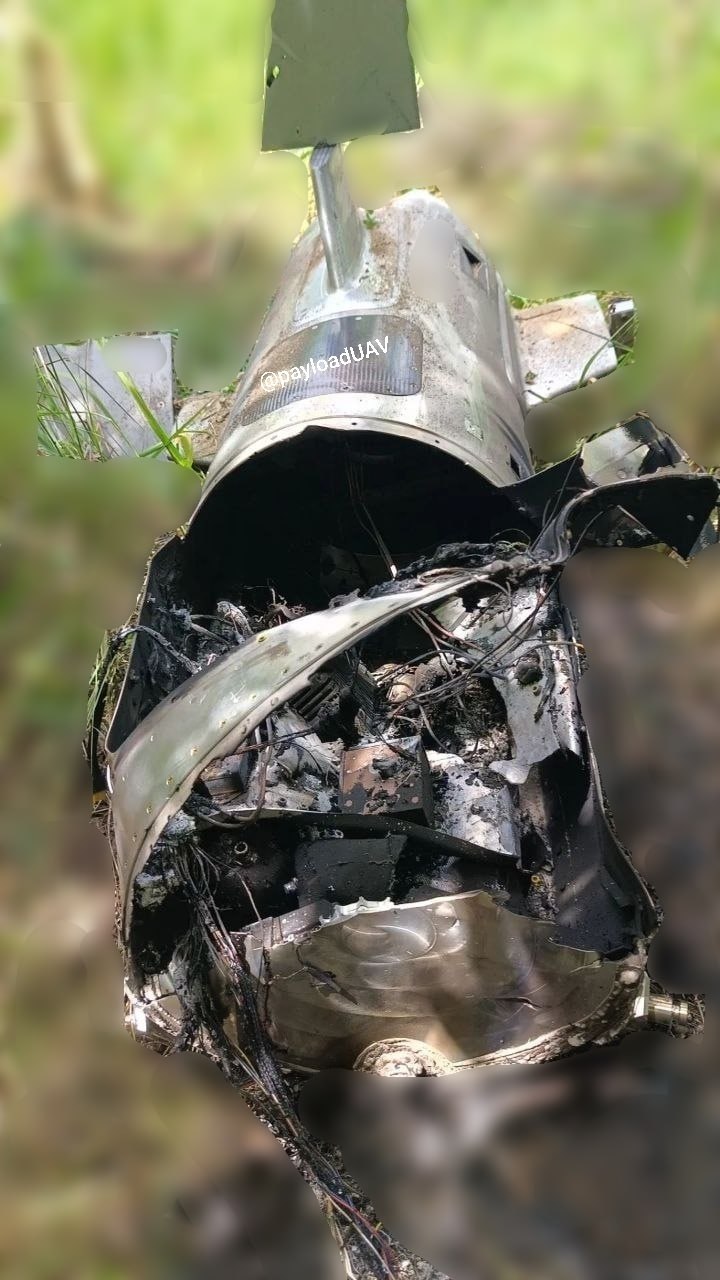

БЧ не идентифицирована: круглый деформированный элемент внутри - с равной вероятностью днище бака или силовой шпангоут. Тёмная панель - решётка вентиляции отсека, радиопрозрачное окно или лючок; решит снимок изнутри(пока нет в наличии). Ускорителей нет, схему старта по обломку не проверить, носовой части - тип терминального датчика не определяется.
⭐️ Полезная Нагрузка
