Противник бьёт вглубь России британскими дронами - что внутри Nyan

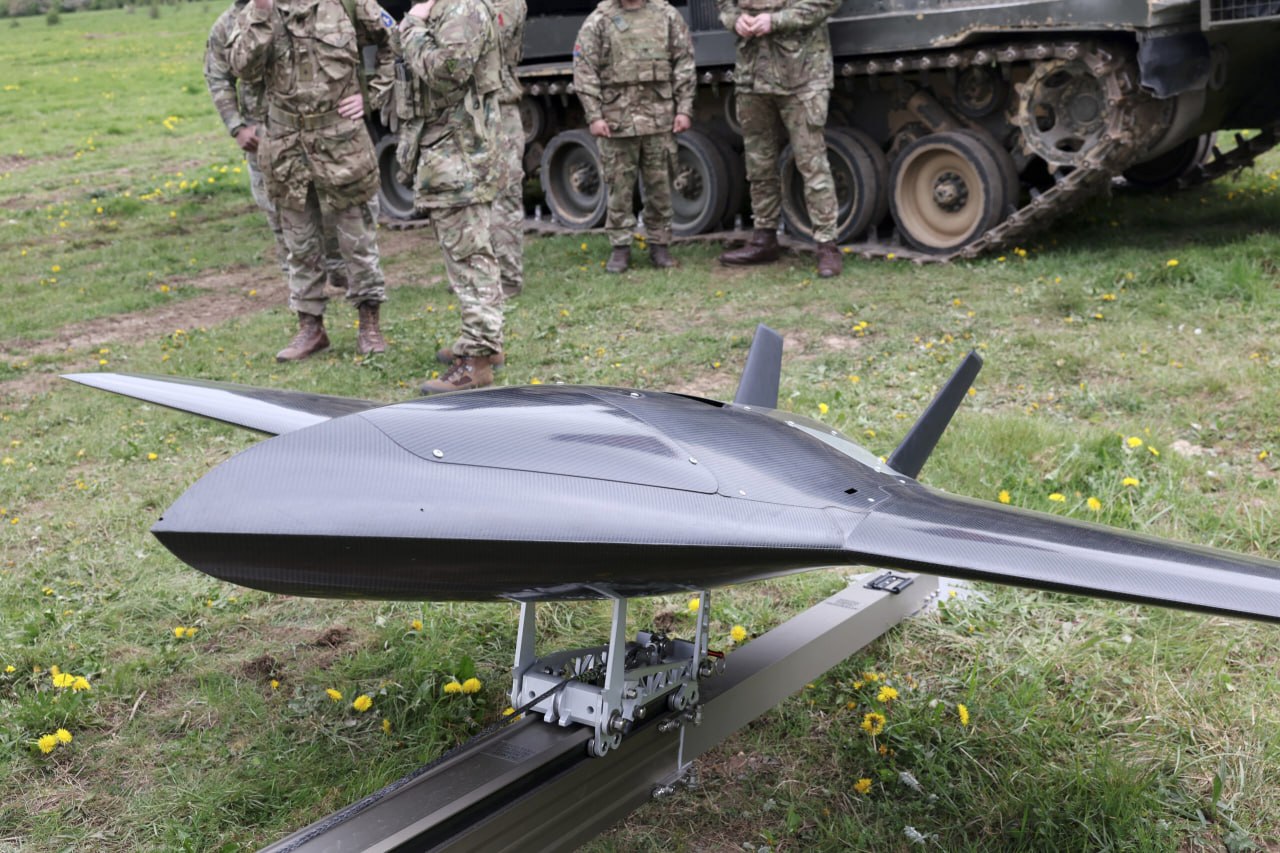

The Times со ссылкой на источники в ВСУ: последние полгода противник бьёт по объектам в глубине РФ двумя британскими аппаратами - реактивным «Nyan»(фото борта в идеальном состоянии с внутренним миром и недавние испытания) и вторым дроном, название которого не раскрывают(пишите в комментарии предположения).
Цели - НПЗ в Волгограде, Ярославле и под Москвой, Белгород у границы. В Лондоне это подают как новый этап военной помощи Киеву.
Заявленных 250 км Nyan хватает на приграничный Белгород, но не на Волгоград (~400 км) и Ярославль (~700 км) - по дальним целям работал второй аппарат, у которого за плечами более 960 км.
Что во вскрытом Nyan:
⚙️ Автопилот - Cube Orange (ArduPilot/PX4), COTS
⚙️ ГНСС - антипомеховая ЦАР TUALAJ 8200 (8 элементов, L1)
⚙️ Двигатель - любительская микротурбина с типовым ECU (ранее опознавали Swiwin SW300B)
⚙️ Два независимых канала управления: спутниковый Iridium и обычный радиолинк ближнего действия
⚙️ Камеры нет
По начинке это ширпотребный автопилот Cube на ArduPilot под карбоновым планёром с турбиной. Но есть серьёзное дополнение - антипомеховая решётка. TUALAJ 8200 это 8-элементная ЦАР (CRPA): давит постановщика помех пространственным нулём (до семи нулей, по числу элементов минус один), плюс адаптивный нотч и бланкирование. Просто заглушить борт по ГНСС не выйдет - решётка вырежет глушилку по направлению. Важнее числа «8» два ограничения.
Первое: решётка одночастотная, только L1 - керамические патчи резонируют в верхнем L-диапазоне (1575 и 1602 МГц), L2 и L5 не берут в принципе, и приёмник за ней работает на одной частоте. Второе: ЦАР режет помеху по геометрии, но сигнал не аутентифицирует - подмена (спуфинг) с направления на спутник проходит насквозь, её снимает только M-код или OSNMA на приёмнике, а их тут нет.
Заглушить Nyan по спутнику трудно, зато подменить ГНСС или помешать выйти на точечную цель реально. На этот случай и стоят два канала. Iridium узкое место: SBD тянет сотни байт на сообщение и доли кбит/с, на видео мало на три порядка - оттого камеры и нет. Борт идёт по карте на ГНСС, Iridium даёт редкие команды за горизонт, а у самой цели человек поднимает ближний радиолинк и доводит аппарат руками, визуально, как модель.
Слабое звено тут не глушилка, а оператор с пультом у объекта - его берут пеленгом и контрразведкой. Следующий шаг птички - терминал Starlink: видео, наведение в реальном времени и оценка поражения, и одновременно яркий Ku-излучатель для РТР.
