Особенности реализации PoE питания Алиссум-ВН
Power over Ethernet (PoE) представляет собой технологию, обеспечивающую подачу электрической энергии вместе с данными по сетевой инфраструктуре Ethernet.
Необходимо соблюдать следующие правила:
▪️ Электропитание PoE подается по витой паре кабеля через разъем RJ45 в соответствии со схемой разводки проводов, определенной в стандарте IEEE 802.3 Ethernet.
▪️ Напряжения на двух проводниках в паре имеют одинаковый уровень и полярность.
▪️ На электропитание PoE распространяются те же ограничения по расстоянию, что и для стандартного кабельного канала: 100 метров.
Если для подачи электропитания PoE используются только две из четырех пар, и это пары 1-2 и 3-6, в стандарте IEEE такая схема называется Alternative A. Поскольку для 10BASE-T или 100BASE-TX необходимы только две из четырех пар, электропитание может передаваться по неиспользуемым проводникам кабеля, например, 4-5 и 7-8. В стандартах IEEE это называется Alternative B.
Управление питанием PoE бывает двух типов
▪️ Пассивное — питание на парах присутствует постоянно (устаревший вариант).
▪️ Активное — при подключении устройства происходит «рукопожатие», в ходе которого устройство подтверждает подключение и сообщает запрашиваемый уровень мощности. Только после успешного «рукопожатия» происходит подача питания.

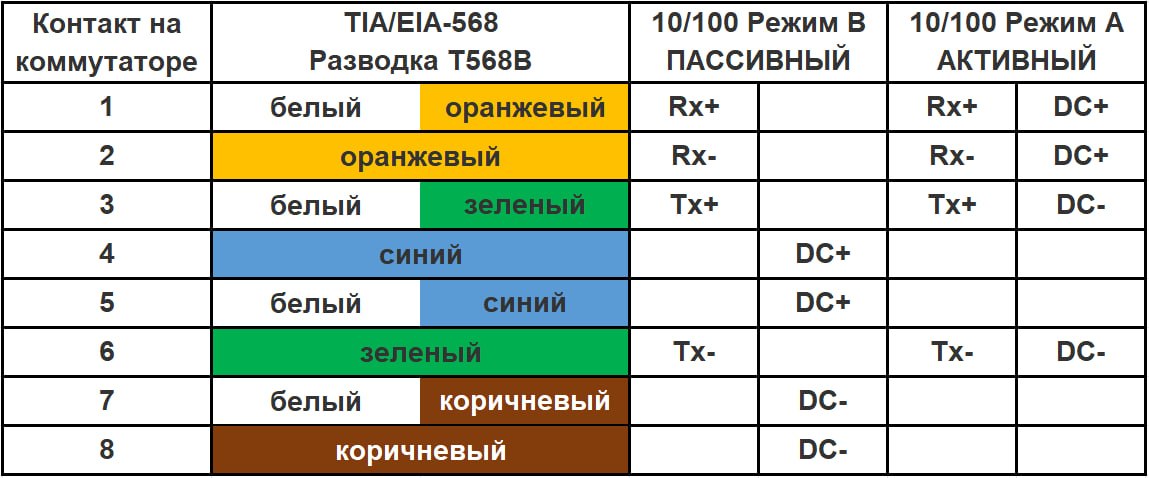

В новом Алиссум-ВН реализована универсальная схема PoE питания
🔹 Режим A, активное питание
🔹 Режим B, пассивное питание
❗️УДОБНО: если вы не хотите питать Алиссум от PoE, вы можете подать питание от источника +24...+48В на пары 4-5 и 7-8. Для передачи данных используются пары 1-2 и 3-6.
В большинстве случаев рабочий вариант — стандартный PoE коммутатор 100 Мбит и обычная схема разделки кабеля. Но если вдруг не заработало, рассмотрим типовые ошибки и что делать:
🔹 Некорректно обжат сетевой кабель по цветовой схеме T568B.
🔹 PoE пассивный, не работает. Питание должно быть подано только на пары 4-5 и 7-8, если это не так — замените PoE коммутатор или инжектор.
🔹 PoE активный, не работает. Питание должно быть подано только на пары 1-2 и 3-6. Сделайте подключение без синей и коричневой пар.
🔹 Не используйте коммутаторы стандарта UPOE / 802.3bt, в нем активное питание по всем 4-м парам, или сделайте подключение без синей и коричневой пар.
Команда Квадро код 🪁
https://t.me/quadro_code
