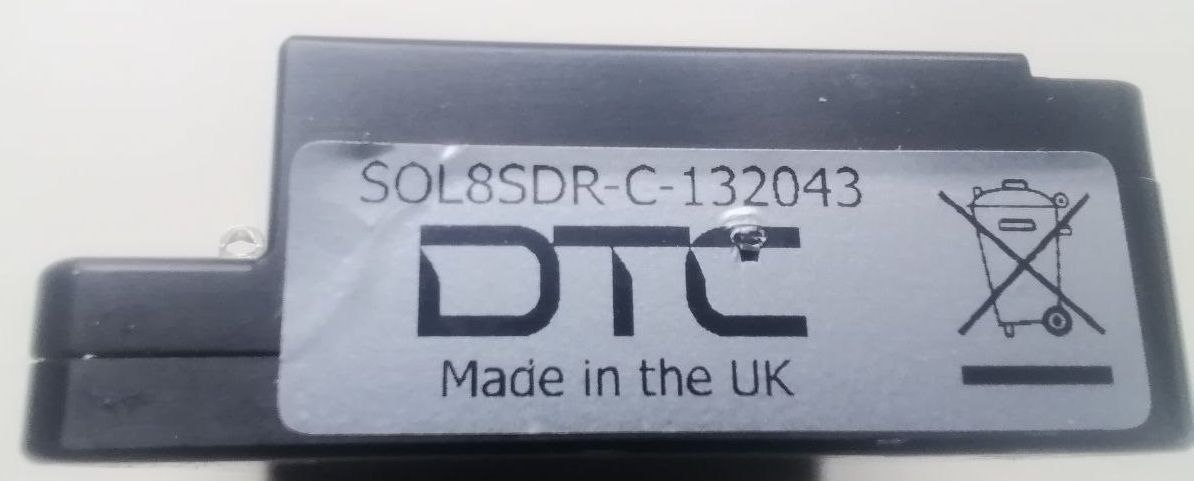

DTC Sol8SDR-C-132043 — это радиомодуль на архитектуре SOL8SDR, разработанный для широкого спектра применений в системах БПЛА.
Ранее уже рассказывали про похожий модуль от DTC:
https://t.me/quadro_code/943
Данный модуль имеет два диапазона: 1140–1500 МГц и 433,05–434,79 МГц. Модуль стоял на дроне «Фурия».
Характеристики и преимущества:
• Два HD H.264 видео кодера
• 2x100 мВт COFDM трансивер (расширение через дополнительный модуль)
• Два SD/HD-SDI видео входа
• Вход/выход для микрофона и наушников для передачи голоса
• Поддержка USB для периферийных устройств, таких как 3G/4G/Wi-Fi
• Интерфейсы Ethernet, RS232 и RS485 для подключения
• Встроенная память объёмом 128 ГБ
• Низкое энергопотребление 7.5 Вт
• Малые габариты и вес 50х50х24 мм, 82 грамма

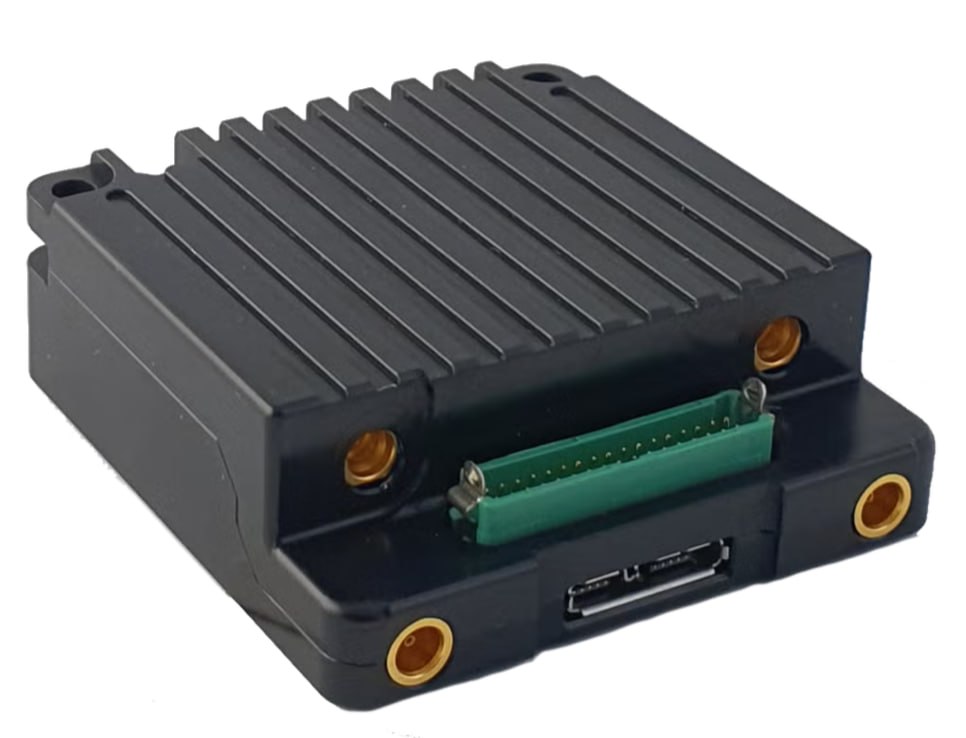

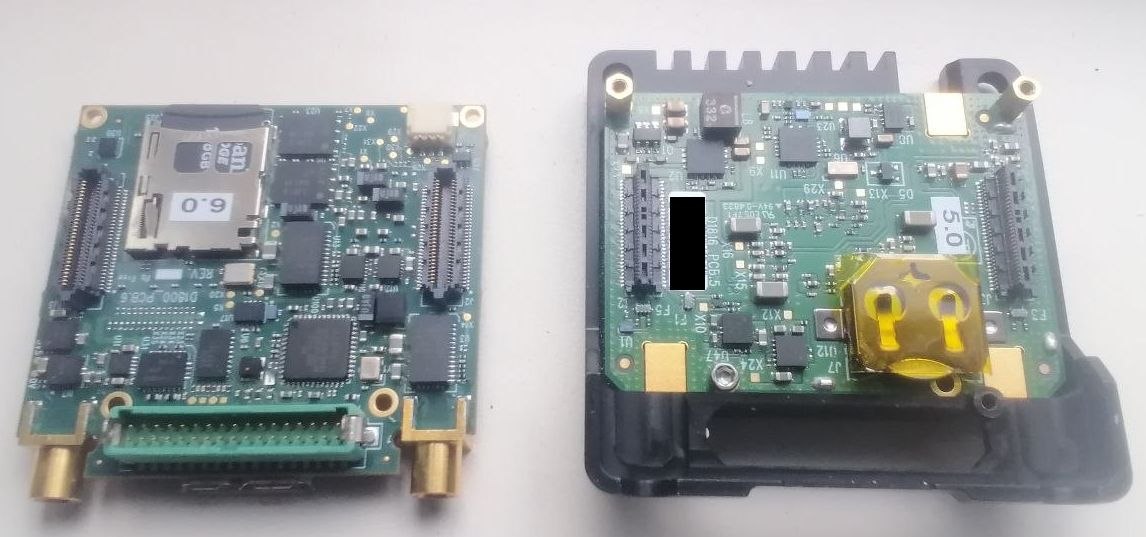

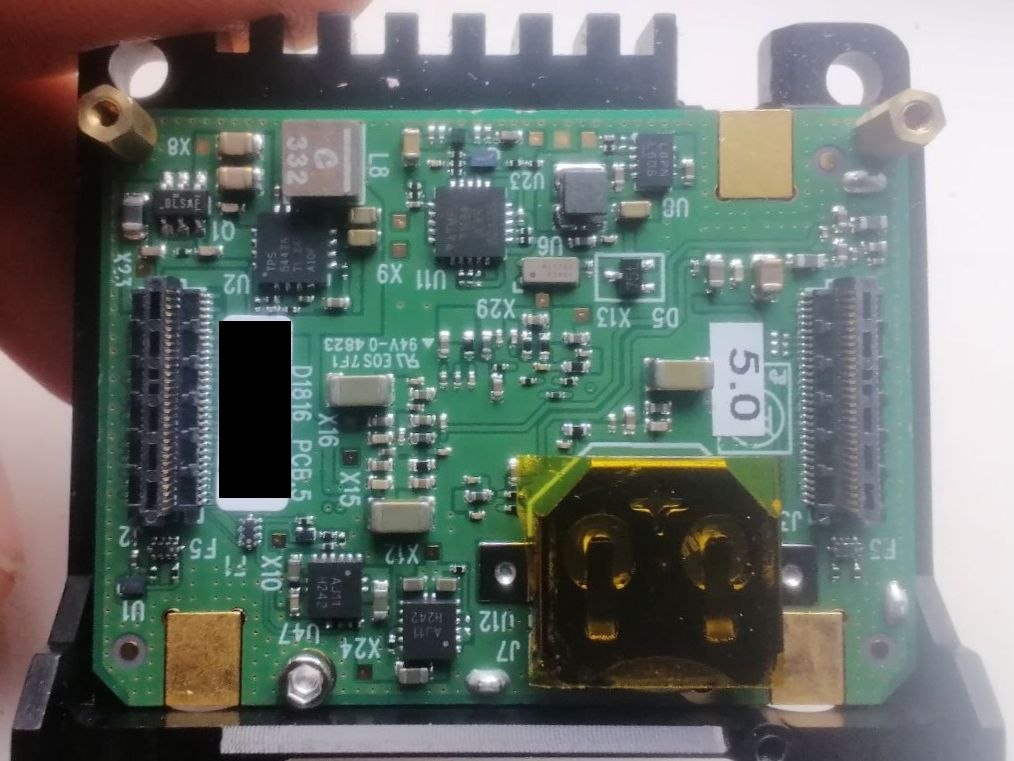

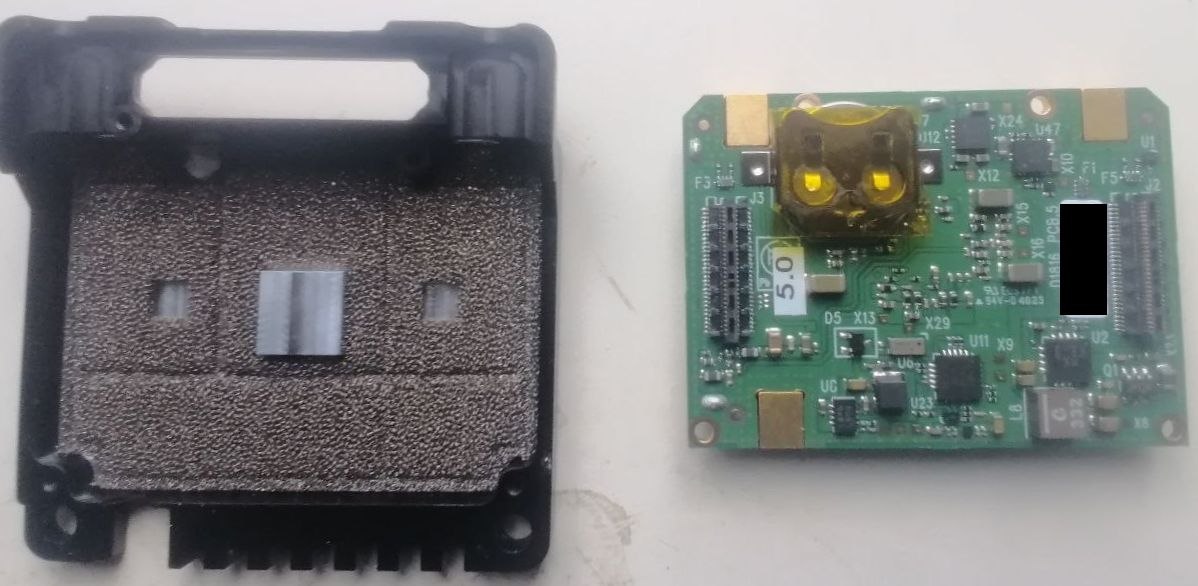

На фотографиях показан внешний вид модуля, конструкция состоит из двух плат

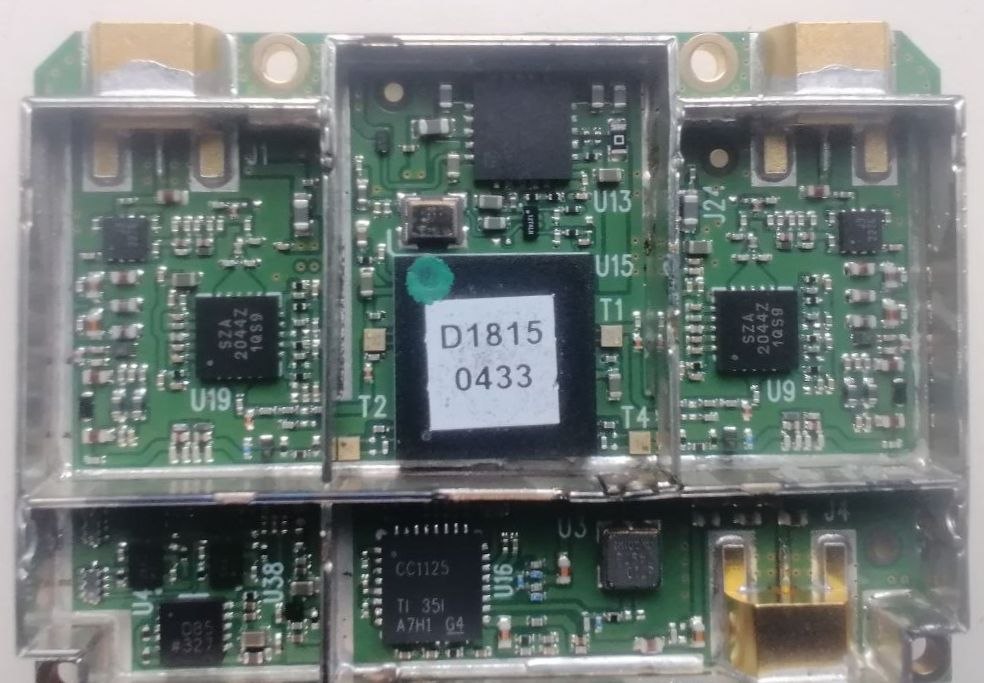

На первой плате расположен радиотракт:
🔹 радиомодуль на базе AD9361
🔹 передающий тракт на базе SZA-2044Z (0,7–2,7 ГГц, 5 В, 1 Вт)
🔹 ключ переключения прием/передача на выходе, режим работы TDMA

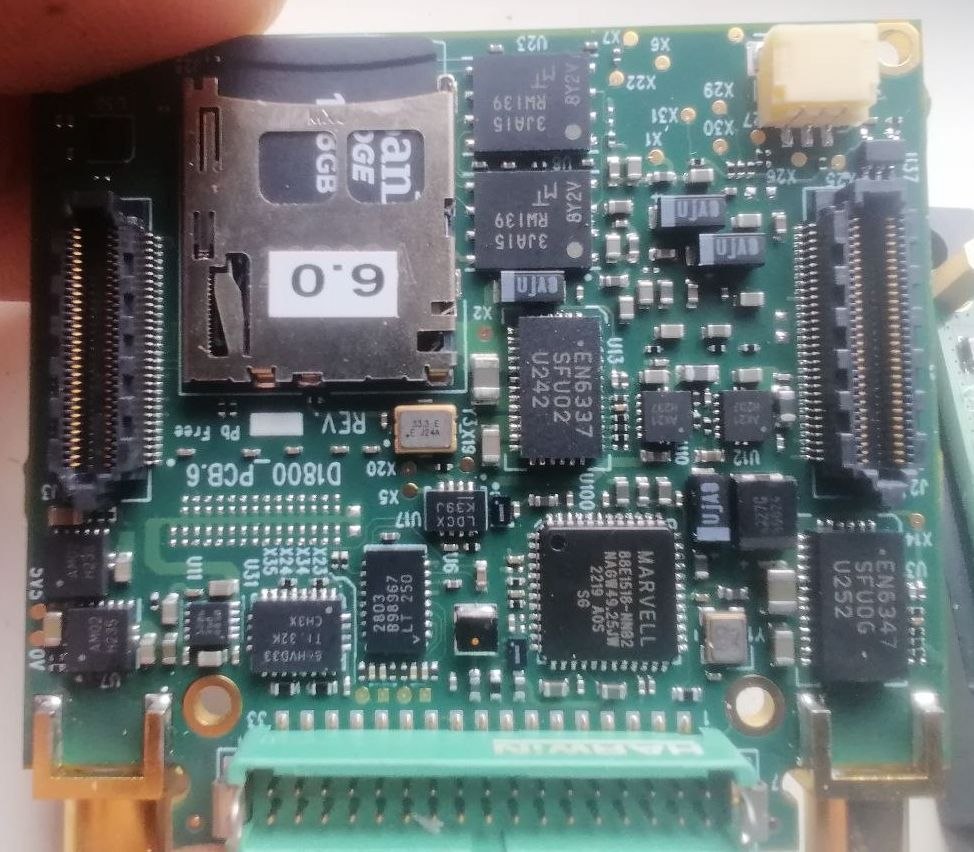

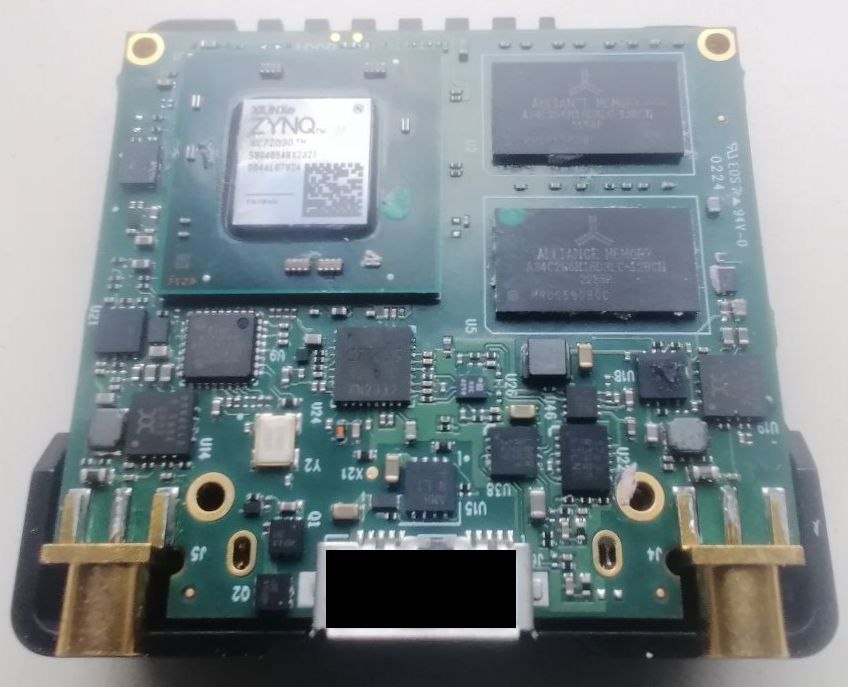

На второй плате находятся вычислитель и периферия:

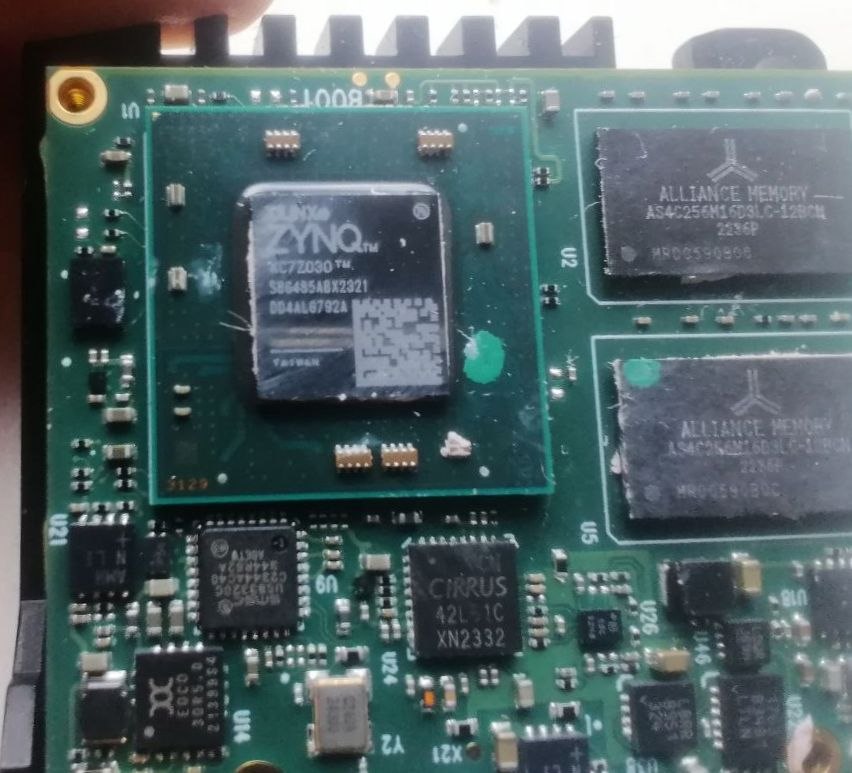

🔹 основной вычислитель Zynq 7030
🔹 USB-контроллер
🔹 Два HD-SDI Video Cable Equalizer на базе EQCO30R5.D, обеспечивающих подключение видеоканала по коаксиалу на сотни метров
Документация в следующем сообщении 👇
