Оловянные усы

Ну раз, начали говорить про различные явления, связанные с пайкой, то давайте теперь и про усы вспомним.

Представьте металл, который умеет самостоятельно… ПРОРАСТАТЬ! Это не фантастика, а реальная головная боль инженеров электронной отраслей, известная как «оловянные усы» .

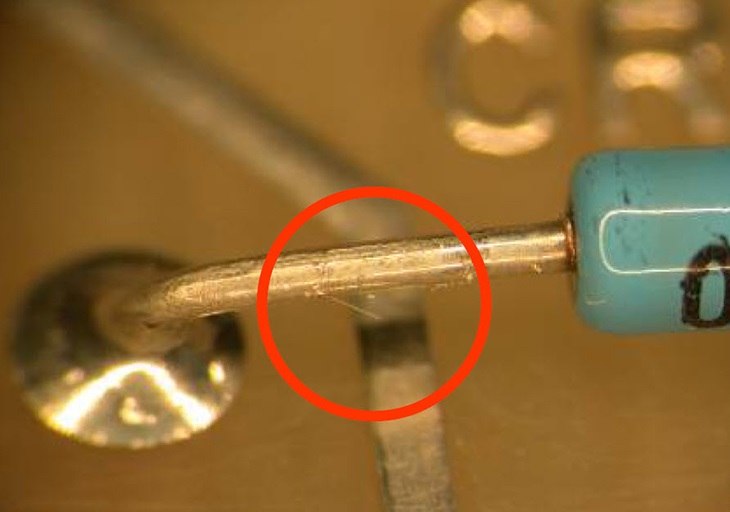

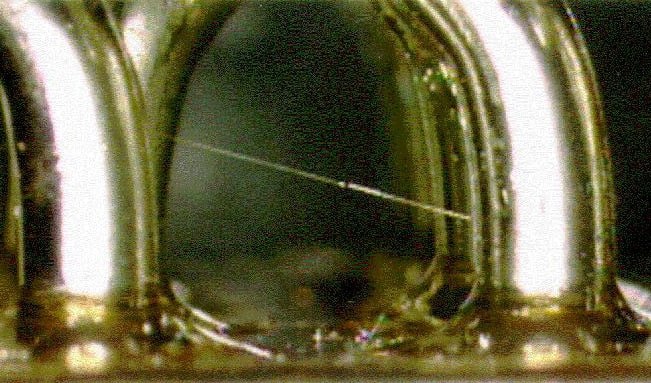

Это способность олова со временем самопроизвольно выпускать тончайшие нитевидные монокристаллы (усы), что представляет большую проблему в современной микроэлектронике, вызывая короткие замыкания на печатных платах.

Они толщиной всего 1–5 микрометров (в десятки раз тоньше человеческого волоса), но в длину могут достигать до нескольких миллиметров. А растут растут непредсказуемо — от нескольких дней до многих лет.

Кристалл растет, касается соседнего контакта - короткое замыкание и плата сгорает.

Но это происходит в чистом олове! К нему просто нужно добавить немного свинца и никаких "усов" не будет. Именно из-за перехода на бессвинцовые припои в 2000-х годах проблема «усов» вернулась в электронику.

Паяльная паста

Современную электронику (особенно мелкие SMD-детали) паяльниками с припоем никто уже не паяет. Для этого придумали паяльную пасту.

Давайте разберем, что это за «серая жижа» и как она экономит часы работы.

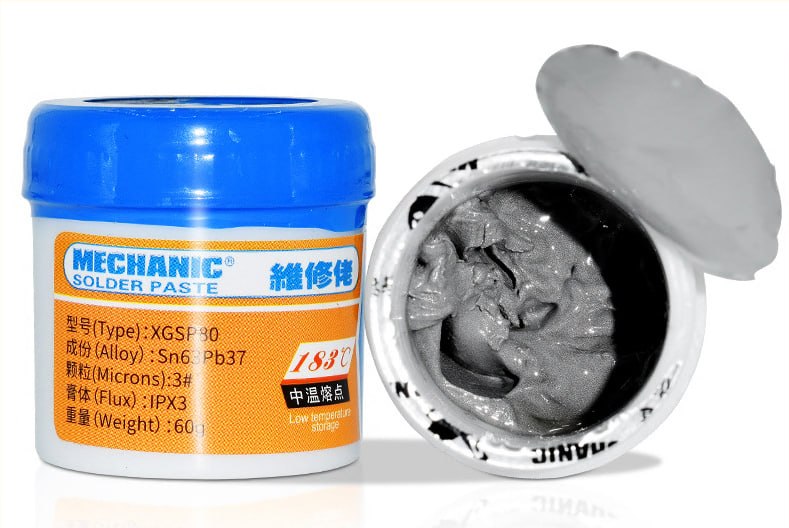

Паяльная паста — это готовый «коктейль» формата 2-в-1. Она состоит из двух главных компонентов:

Микроскопические шарики припоя (обычно ПОС-61 или бессвинцовые сплавы), измельченные в тончайшую пудру.

Густой флюс-гель, который связывает эту пудру и очищает металл при нагреве.

Паста выглядит как густая серая мазь. Вы просто наносите ее на контакты платы, раскладываете сверху детали пинцетом и греете всё вместе термофеном. Паста закипает, флюс улетучивается, а шарики металла мгновенно плавятся, стягиваясь в идеальную, блестящую каплю.

Нужно помнить, что в отличие от бессмертного припоя, паста «живет» в среднем от 6 до 12 месяцев. Со временем флюс вступает в реакцию с микропудрой, паста сохнет и превращается в твердый комок.

Завтра расскажу почему Наполеон проиграл войну. Не пропустите!

Какой выбрать флюс

Можно купить самый дорогой паяльник и идеальный припой, но если выбрать не тот флюс — пайка либо отвалится через неделю, либо плата просто сгниет.

Задача любого флюса — растворить оксидную пленку на металле, защитить место пайки от кислорода и помочь припою красиво растечься. Но для каждой задачи нужен свой состав.

❌ Главные враги электроники (забудьте про них):

Паяльная кислота и активные флюсы (Ф-38, ФИМ). Кислоте место в автосервисе при пайке радиаторов, но никак не в смартфоне или усилителе. Она мгновенно съедает тонкие медные дорожки плат.

ЛТИ-120. Отличный флюс для старых окисленных проводов, но опасный для печатных плат. Производители часто пишут «можно не смывать», но это миф. Входящие в состав активаторы со временем впитывают влагу из воздуха и начинают медленно разъедать контакты и проводить ток.

🟢 Для электроники подходят только нейтральные флюсы. Они не проводят ток и не разрушают медь со временем:

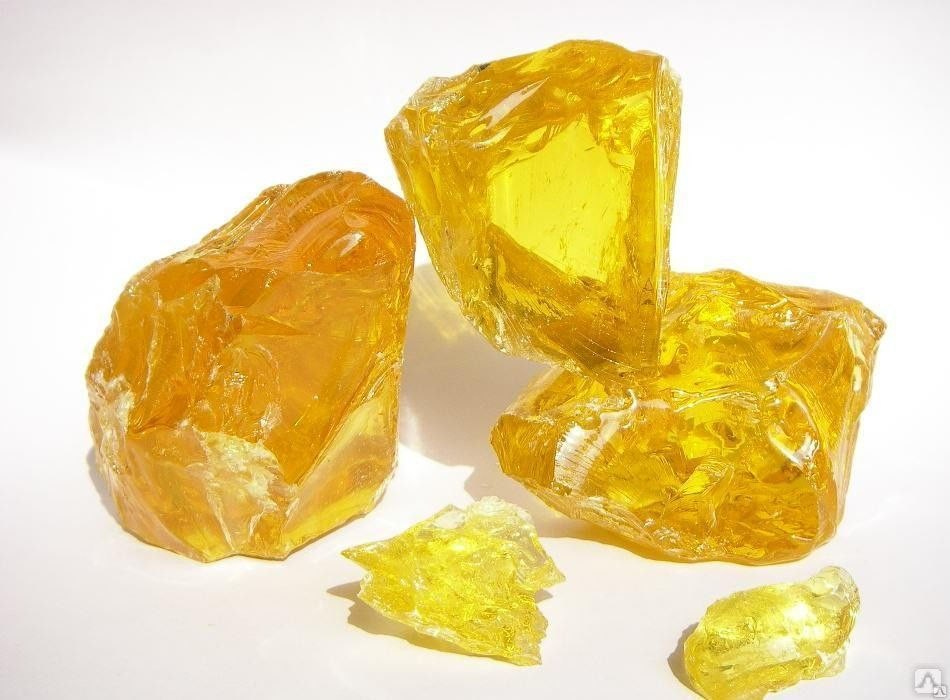

Канифоль сосновая (твёрдая).
Классика. Безопасна, приятно пахнет детством, но жутко неудобна для мелких плат — оставляет липкую корку и требует сильного нагрева.

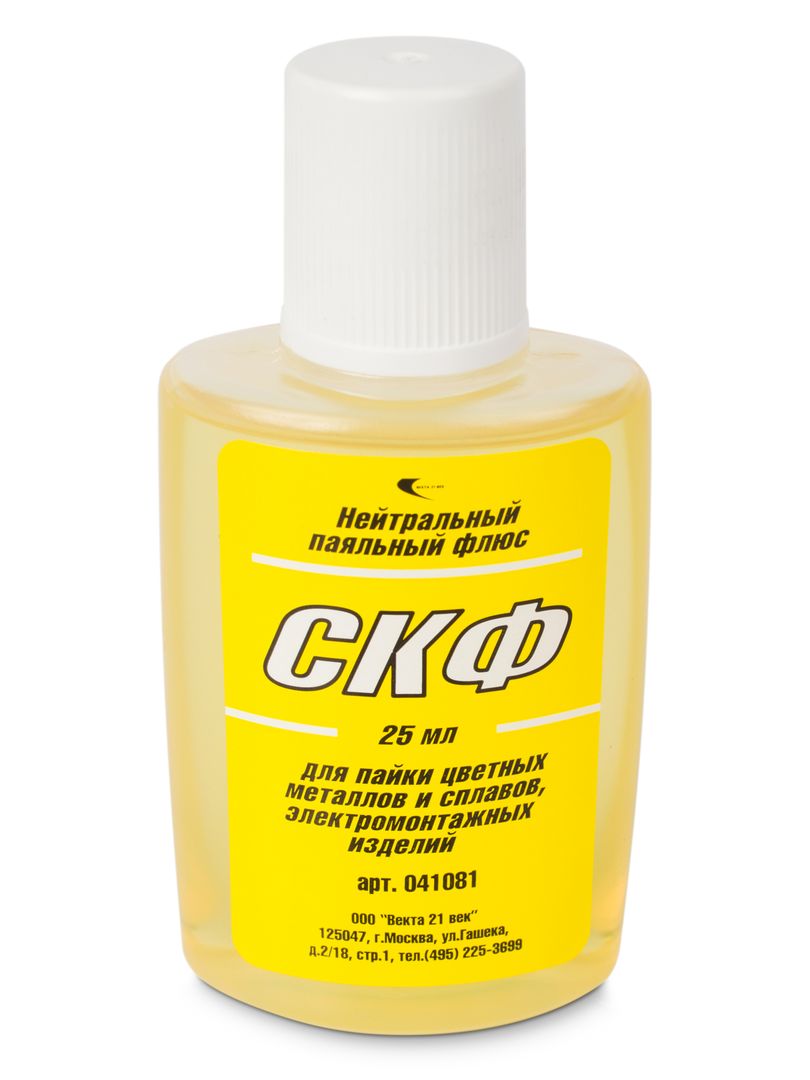

Жидкие спиртоканифольные (СКФ / КЭ) — Для простого монтажа
Жидкая канифоль. Удобно наносить кисточкой на провода и контакты. Залудить концы проводов, припаять выводной резистор, разъем или диод - самое то!

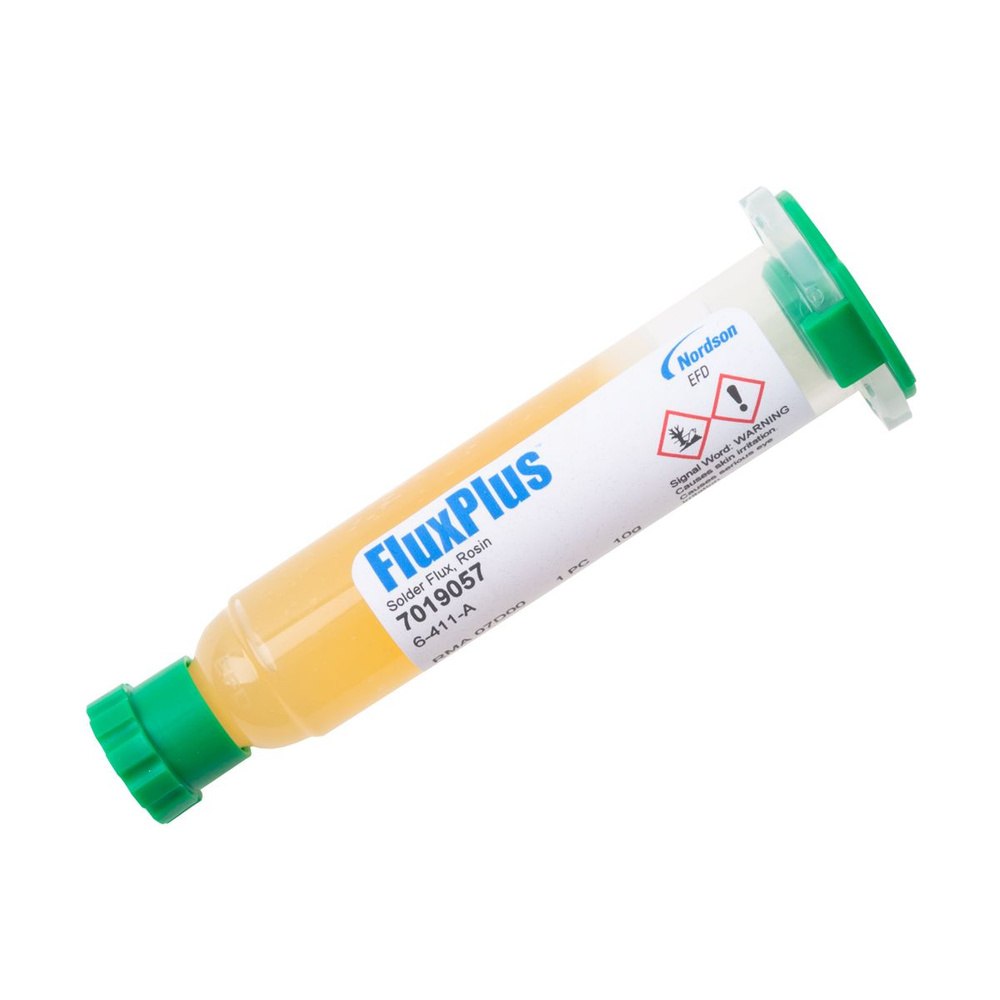

Безотмывочные флюс-гели (Класс No-Clean) — Для SMD и микросхем.
То, чем работают профессионалы.Это тот самый гель из залипательных видео красивой пайки. Похожи на прозрачный гель в шприцах. Идеальны для пайки микросхем, SMD-компонентов и ремонта телефонов. Припой с ними течет сам куда нужно (гель не растекается по всей плате). Маркировка «No Clean» означает, что остатки не активны, но для эстетики и надежности их всё же лучше смыть спиртом.

Завтра поговорим про паяльную пасту, будет вкусно

Бессвинцовые припои (Lead-Free / RoHS)

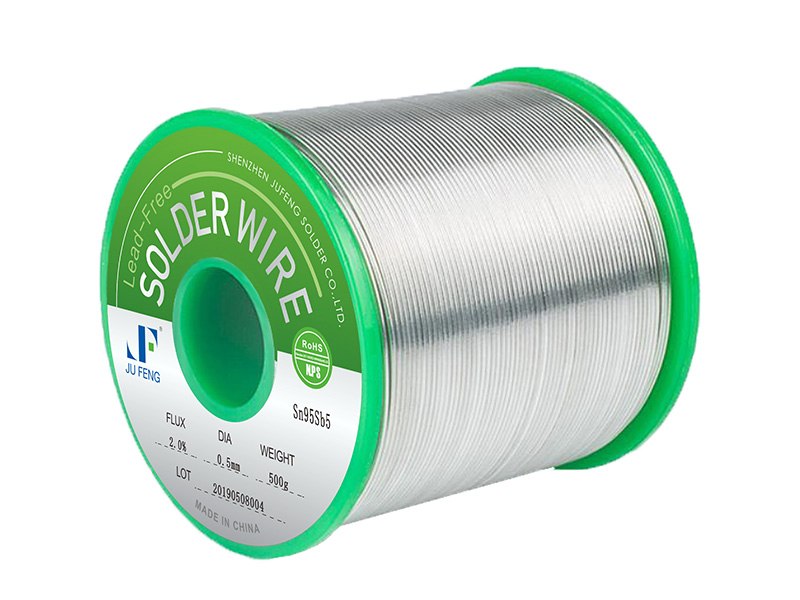

Если вы покупали современную электронику или читали маркировку на катушках с припоем, то наверняка видели значок RoHS. Это европейская директива, которая запрещает использовать опасный для здоровья свинец.

Промышленность постепенно переходит на бессвинцовые сплавы (Lead-Free). Но почему радиолюбители и электронщики не особо им пользуются?

Поскольку свинец убрали, основой сплавов стало чистое олово (около 95–99%). Чтобы улучшить его свойства, добавляют медь (Cu), серебро (Ag) или висмут (Bi). Самый популярный промышленный состав — сплав SAC (олово-серебро-медь).

Если старый добрый ПОС-61 плавился при +183 °C, то бессвинцовому припою нужно уже от +217 °C до +227 °C. Вам придется сильнее греть паяльник. Из-за этого возрастает риск перегреть нежную микросхему или отслоить медную дорожку от платы.

Бессвинцовый припой неохотно растекается по контакту. Вместо красивой вогнутой «капли» он часто ложится густым комком. Чтобы заставить его «смочить» металл, нужны более агрессивные флюсы и идеальная чистота поверхностей.

Помните правило: «Хорошая пайка должна блестеть»? Забудьте. Правильный, остывший бессвинцовый припой почти всегда матовый и серый. Начинающие мастера часто путают это с «холодной пайкой» и пытаются греть шов снова и снова, только ухудшая ситуацию.

Также, из-за высокого содержания олова и повышенных температур жала паяльников выгорают и окисляются в 2–3 раза быстрее. Работая с RoHS, нужно постоянно чистить жало и использовать специальные очистители (типа «активатора жал»).

Так что, для заводов RoHS — это стандарт и закон. Но в домашней мастерской, если вы не чините медицинское оборудование или приборы для пищевой промышленности, классический ПОС-61 всё еще выигрывает по всем фронтам. Он сбережет ваши нервы, жала паяльника и чувствительные компоненты.

А завтра тогда, давайте уже поговорим про флюсы

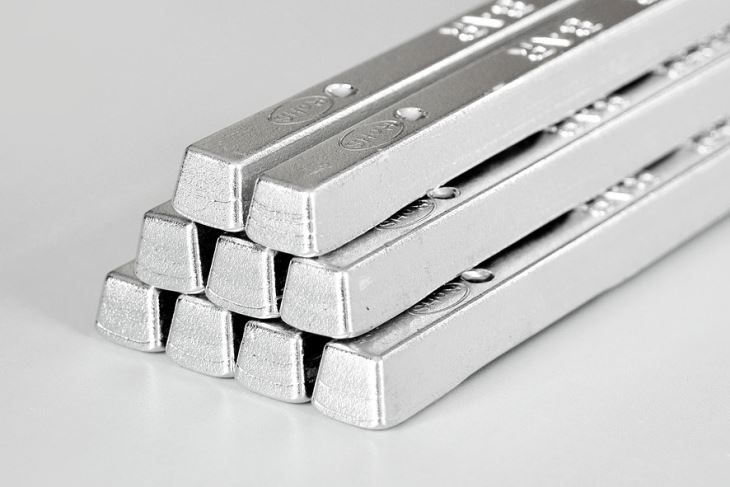

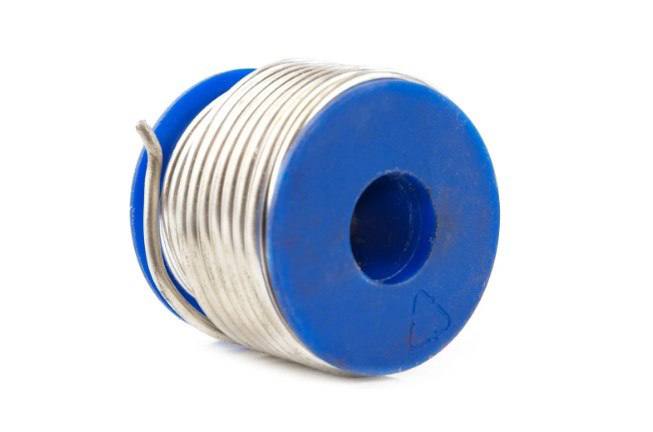

Какой припой выбрать

1. ПОС-61 (и ПОС-63) — Выбор электронщика (наш вариант)

Состав: ~60% олова, ~40% свинца.

Плавится при низких (+183 °C) температурах, застывает мгновенно. Радиодетали не успеют перегреться и выйти из строя, а риск получить «холодную пайку» (трещины в шве) минимален.

Паять можно: платы, микросхемы, радиодетали, кабели и т.д.

2. ПОС-40 (и ПОС-30) — Для грубых и массивных работ

Состав: 30–40% олова, остальное свинец.

Из-за высокого содержания свинца этот припой долго остывает и проходит стадию «пластилина». Это позволяет паяльщику буквально размазывать и формовать прочный, герметичный шов.

Подходит для пайки автомобильных радиаторов, медных трубок, скруток толстых силовых проводов, баков и прочей лабуды.

3. Сплавы Розе (+94 °C) и Вуда (+68 °C) — Супер-низкотемпературные

Плавятся буквально от горячей воды. Сплав добавляют на контакты старого припоя, чтобы снизить общую температуру плавления и безопасно снять деталь с платы обычным паяльником.

Применяются для выпаивания многоножных микросхем, чувствительных к перегреву, или для пайки пластиковых деталей со вставками.

Ну а завтра, если хотите, я расскажу про бессвинцовые припои.

🔧 Ищем эксперта по диагностике и ремонту сложной электроники

PCBTeach открывает новое направление: диагностика, компонентный ремонт и реверс-инжиниринг электронных плат.

Ищем практикующего инженера, который умеет не только находить неисправность, но и понятно объяснять логику поиска: от симптома и измерения до неисправного узла и причины отказа.

Нас особенно интересуют специалисты с опытом работы с:
▪️ промышленными платами управления
▪️ источниками питания, ИБП, силовыми узлами
▪️ контроллерами, КИПиА, автоматикой
▪️ компонентным ремонтом и диагностикой плат без схемы
▪️ реверс-инжинирингом и восстановлением электронных узлов

Что предлагаем:
— проектную удалённую занятость;
— гибкий график и возможность совмещать с основной работой;
— оплату за экспертные сессии, вебинары, запись уроков и подготовку курса;
— поддержку команды PCBTeach: упаковка, монтаж, дизайн, маркетинг, продажи, сопровождение учеников;
— возможность стать лицом новой инженерной вертикали в медиа PCBTeach.

🚨 Нужен специалист с реальной практикой, хорошей схемотехнической базой, навыками работы с мультиметром, осциллографом, лабораторным источником питания и умением структурно объяснять технические темы.

📩 Если интересно или можете порекомендовать человека — напишите Марии: @MariyaKryshan

В сообщении желательно указать:
- Какие устройства и платы вы ремонтируете.
- Ваш опыт диагностики.
- Есть ли опыт преподавания, вебинаров или технического контента.
- Какие темы вы могли бы раскрыть в первом мини-курсе.

🤖 Почему многие начинают изучать электронику именно с робототехники?

Потому что здесь теория сразу превращается в практику: светодиоды начинают мигать, датчики реагируют на окружающий мир, а первые схемы превращаются в настоящие устройства.

В Supereyes вы найдёте всё для своих проектов:

✔️ наборы для робототехники;
✔️ Arduino и совместимые платы;
✔️ датчики, модули и комплектующие;
✔️ образовательные конструкторы.

От первых экспериментов до умного дома, автоматизации и собственных инженерных разработок — всё начинается с одного проекта.

Начать знакомство с ассортиментом можно с этих разделов:
👉 Наборы для робототехники и обучения
👉 Платы, контроллеры, датчики и модули
👉 Электронные конструкторы и программируемые роботы

Полный каталог Supereyes:
🌐 https://supereyes.ru/

Реклама. ИП Сычев М.С. Erid: 2W5zFJYJWth

АО «ЗАСЛОН» реализует программу «Инженеры смыслов» для поиска проектов в области электроники и вычислительных платформ

Инженерный холдинг АО «ЗАСЛОН», создающий высокотехнологичные решения для авиации, флота и наземных комплексов, реализует программу «Инженеры смыслов» для поддержки перспективных инженерных разработок.

К участию приглашаются инженерные команды, разработчики, научно-технические коллективы, технологические предприниматели, студенты и аспиранты. Принимаются не только готовые разработки, но и инженерные решения — от концепции и эскиза до лабораторного макета и прототипа.

Рассматриваются проекты в области вычислительных средств, аппаратных платформ, электронных и радиотехнических компонентов, новых материалов, комплектующих, защищенных решений, интеграции и интерфейсов. Также в фокусе защита критически важных объектов от БПЛА, морских дронов и других автономных систем.

Перспективные проекты могут получить экспертную оценку, грантовую поддержку и инженерное сопровождение.

⚡️ Подробнее: zaslon-innovation.ru

Реклама. АО "Заслон" ИНН 7826092350 erid:2SDnjeguuY6

Если вам интересны электроника, схемотехника, FPGA, микроконтроллеры и разработка устройств, собрали для вас подборку тематических Telegram-каналов от наших коллег и партнёров.

Внутри найдёте:
🔹 инженерные разборы и реальные кейсы;
🔹 полезные материалы по электронике;
🔹 обзоры компонентов и технологий;
🔹 практические советы по проектированию устройств;
🔹 интересные проекты и эксперименты.

Подписывайтесь и расширяйте свою инженерную ленту: 'https://t.me/addlist/1U7gPV1Fhn5iYzhi' rel='nofollow'>ссылка

Сейчас, конечно, многие перешли на электронные штангенциркули с дисплейчиком и прочими наворотами. С ним работать ещё проще: https://ali.click/xikr71v?erid=2SDnjc91D5L

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

🔋 Весёлый Электронщик - Подписаться

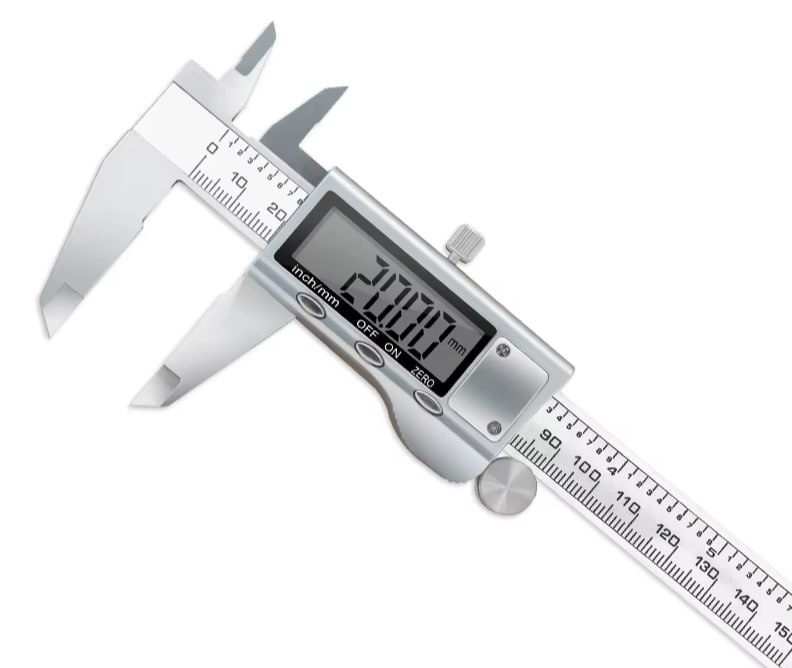

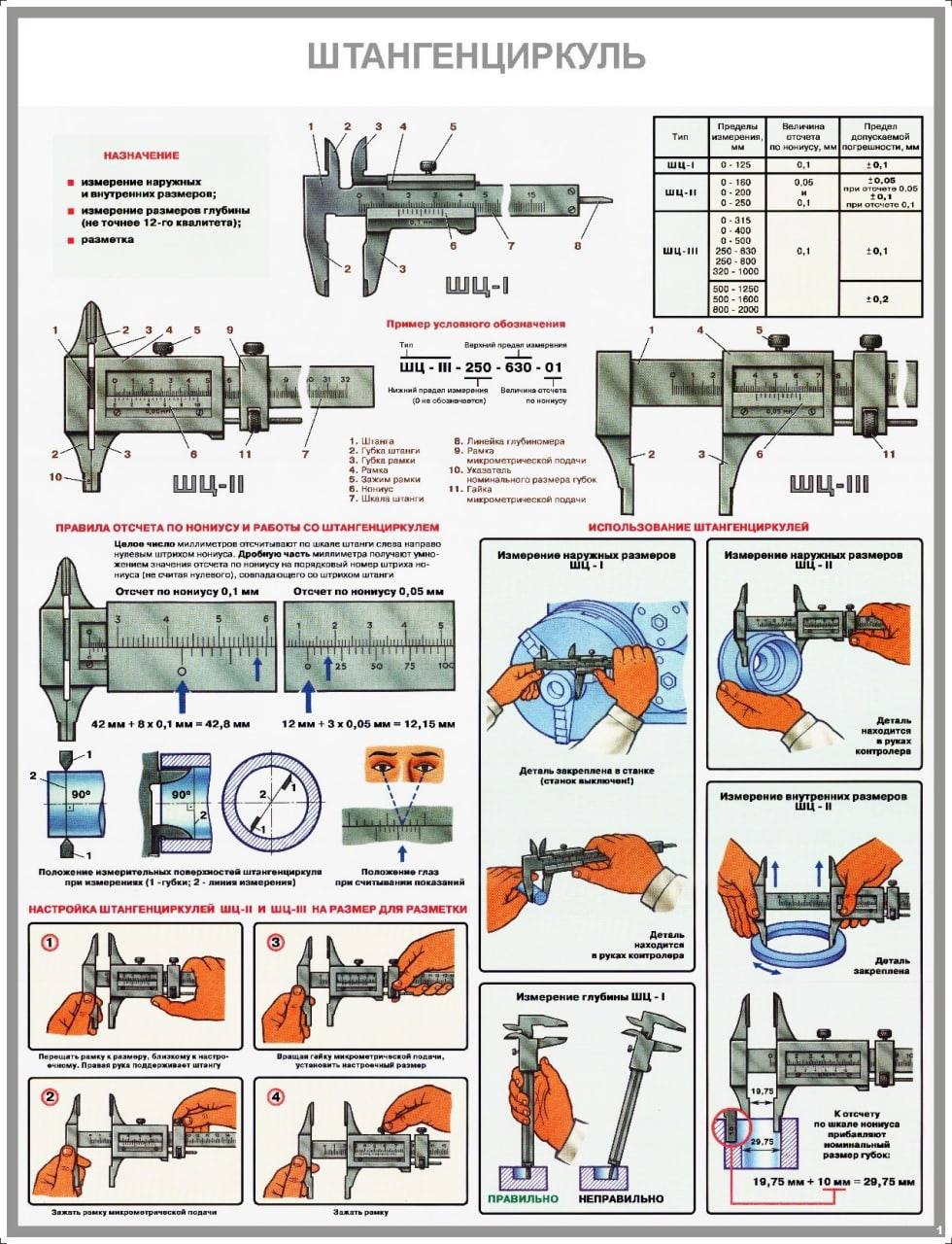

Сегодня представляю вам, внезапно: штангенциркуль !
