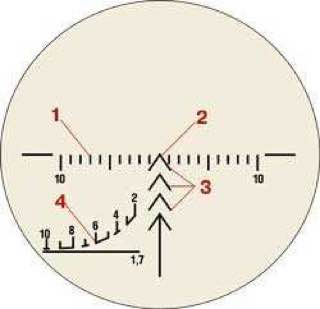

Сетка прицела ПСО-1. Определение расстояния до цели
1.Шкала боковых поправок. Вправо и влево от угольника обозначена цифрой 10, что соответствует десяти тысячным (0-10). Расстояние между двумя вертикальными черточками шкалы соответствует одной тысячной (0-01). Марка угольника соответствует значению две тысячные (0-02).
2.Основной угольник для стрельбы на расстояние до 1000 метров.
3.Дополнительные угольники для стрельбы на расстояние свыше 1000 метров.
Предназначены для стрельбы на расстояние 1100, 1200, и 1300 м (сверху-вниз). Для этого, значение верхнего маховичка выставляется на отметке 10.
4. Дальномерная шкала. Состоит из кривой пунктирной и сплошной горизонтальной линии. Рассчитана на высоту цели 1,7 м (средний рост человека), значение которой указано под горизонтальной линией. Значения шкалы, обозначенные цифрами 2, 4, 6, 8 и 10 соответствуют значениям 200, 400, 600, 800 и 1000 метров соответственно.
1.Шкала боковых поправок. Вправо и влево от угольника обозначена цифрой 10, что соответствует десяти тысячным (0-10). Расстояние между двумя вертикальными черточками шкалы соответствует одной тысячной (0-01). Марка угольника соответствует значению две тысячные (0-02).
2.Основной угольник для стрельбы на расстояние до 1000 метров.
3.Дополнительные угольники для стрельбы на расстояние свыше 1000 метров.
Предназначены для стрельбы на расстояние 1100, 1200, и 1300 м (сверху-вниз). Для этого, значение верхнего маховичка выставляется на отметке 10.
4. Дальномерная шкала. Состоит из кривой пунктирной и сплошной горизонтальной линии. Рассчитана на высоту цели 1,7 м (средний рост человека), значение которой указано под горизонтальной линией. Значения шкалы, обозначенные цифрами 2, 4, 6, 8 и 10 соответствуют значениям 200, 400, 600, 800 и 1000 метров соответственно.
