Возимые комплекты минных полей ВКПМ-1 и ВКПМ-2

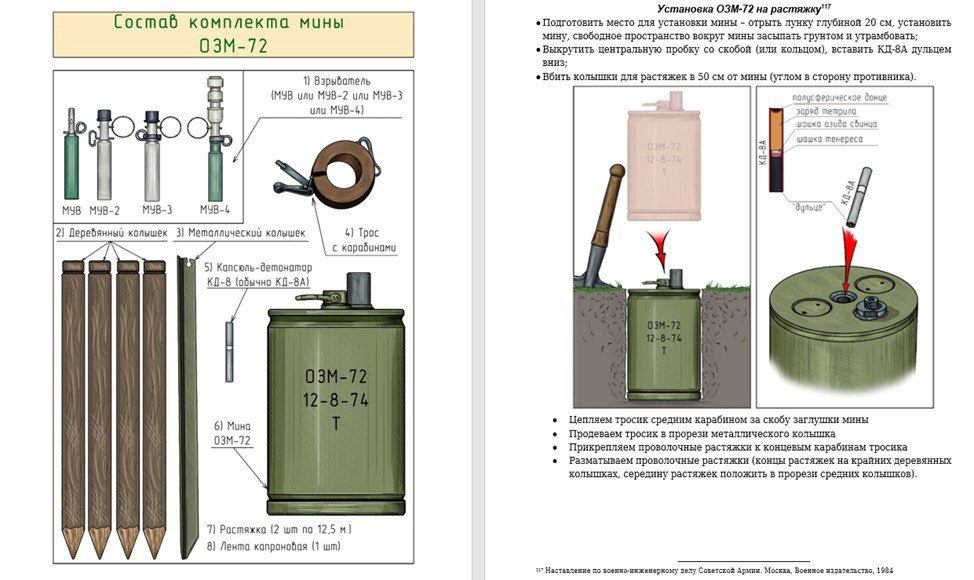

ВКПМ-1 включает 4 мины МОН-50 со средствами взрывания и пультом управления, а ВКПМ-2 – из 4 мин ОЗМ-72 + СЗ и ПУ.

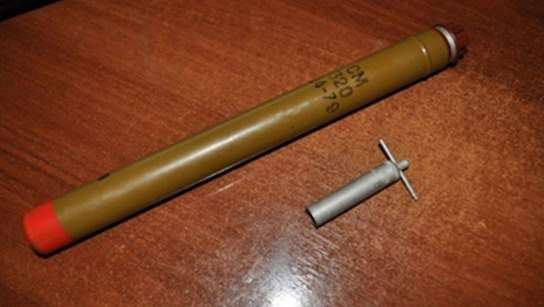

Устанавливается за 50 мин, снимается за 1 час. Также оба комплекта включают по 4 сигнальные мины – СМ. Она предназначается для подачи звукового и светового сигнала, когда солдат противника зацепил проволочную растяжку и выдернул чеку. Чувствительность
1-17 кг. Длительность звукового
сигнала 8-12 сек, дальность слышимости – около 500 м, время работы светового сигнала – 10-12 сек, высота подъема светящихся звездок – 5-15 м.
При отсутствии СМ можно использовать запалы УЗРГМ, установленные на «растяжку».

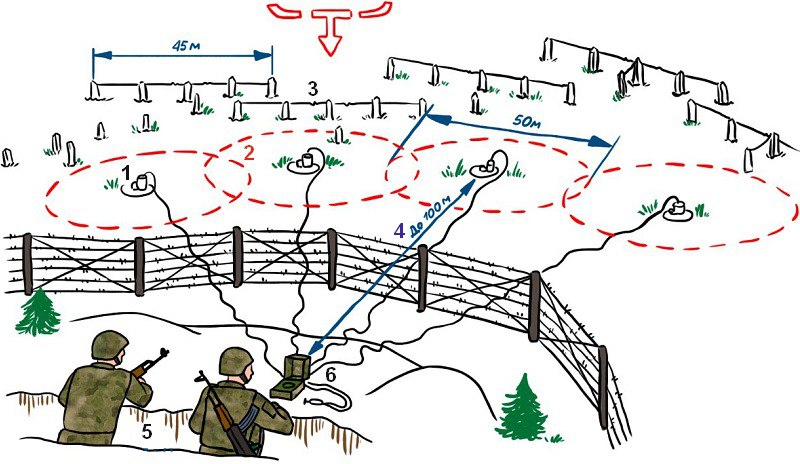

Схема установки минного поля: 1 – мина ОЗМ-72; 2 – зона поражения мины; 3 – сигнальная мина СМ ; 4 – линия управления; 5 – окоп боевого охранения; 6 – пульт управления минным полем.

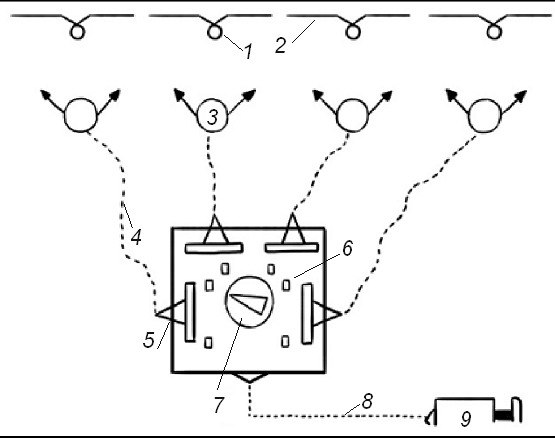

Схема соединения элементов ВКПМ-1 и ВКПМ-2 в МВЗ:
1 – сигнальная мина СМ; 2 – натяжной датчик цели сигнальной мины;
3 – противопехотная осколочная мина МОН-50; 4 – линия управления; 5 – выходные клеммы; 6 – пульт управления; 7 – переключатель;
8 – провода; 9 – подрывная машинка.
Устанавливаемые мины следует привязать к ориентирам. Даже в отсутствии штатного комплекта ВКПМ можно самостоятельно изготовить пульт управления и датчик цели. В этих целях могут использоваться дистанционные реле и датчики движения.
