Топографические условные знаки.

Топознаки это система графического, цветового и буквенного обозначения элементов местности на топографической карте.

Условные знаки делятся на:
- масштабные;
- внемасштабные;
- линейные;
- пояснительные.

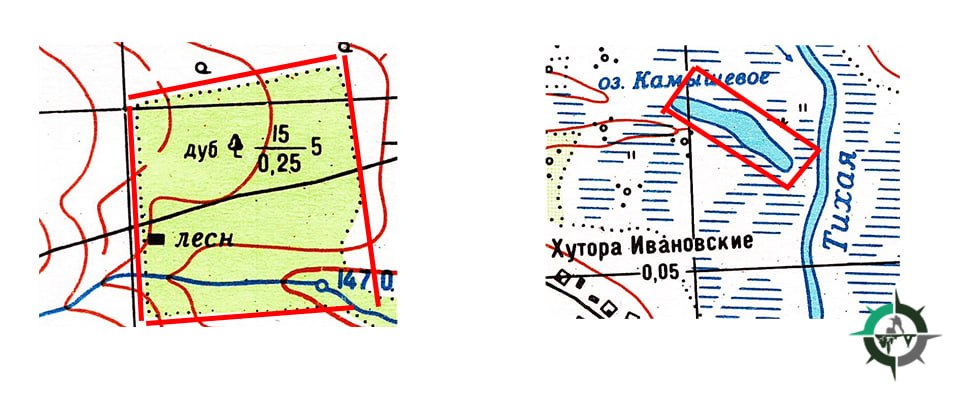

Масштабные выражаются в масштабе карты и позволяют измерить его площадь - например, лесного массива, или озера.

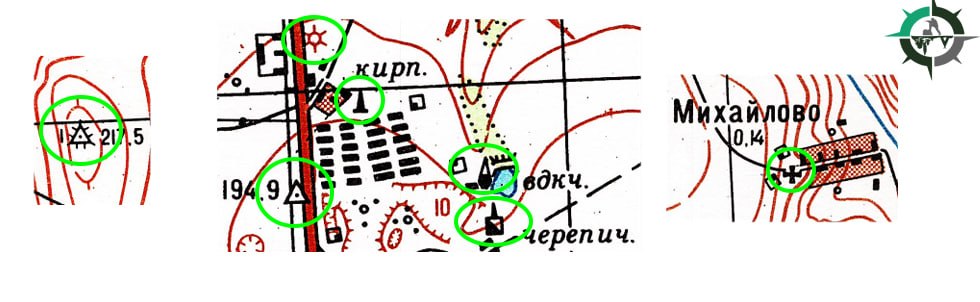

Внемасштабными отображаются те объекты, которые не могут быть выражены полноценно, например заводская труба, памятник, церковь.

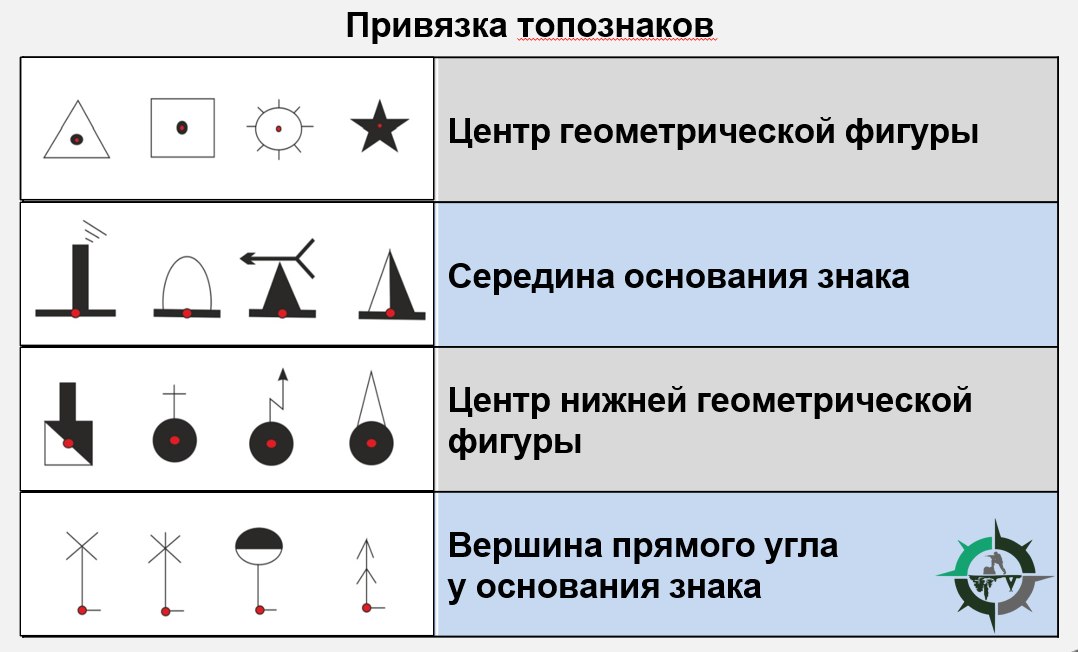

У внемасштабных знаков есть особенность топопривязки. Она может быть:
- в центре геометрической фигуры;
- в середине основания знака;
- вершина прямого угла основания знака;
- геометрический центр нижней фигуры.

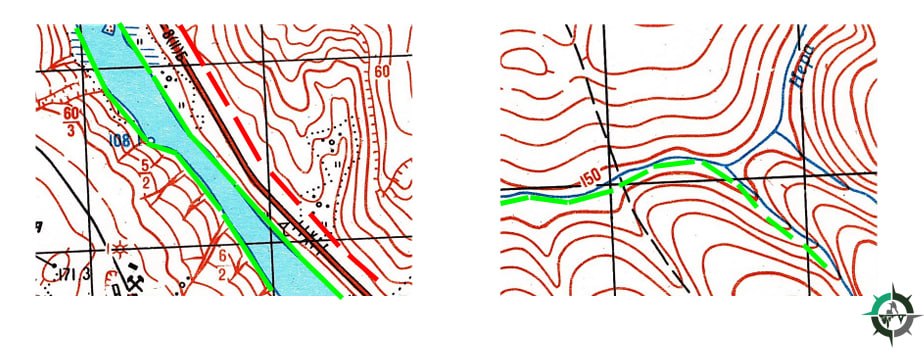

Линейные знаки выражены линией. Как правило это объекты где длинна объекта больше чем ширина. Например, реки, линии электропередач, железные и автомобильные дороги и тому подобное. Стоит отметить что горизонтали (коричневые линии обозначающие рельеф) не относятся к таковым.

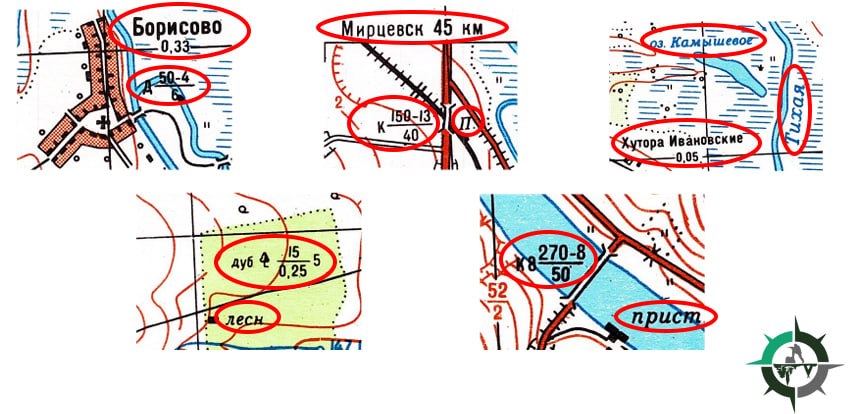

Пояснительные знаки служат для дополнительной характеристики местных предметов. Это подписи и буквенные обозначения. Применяются в сочетании с вышеперечисленными типами знаков. Сами по себе они делятся на три вида: географические названия, номенклатурные термины и цифровые обозначения.

На топографических картах применяются 4 основных цвета и их оттенков:
⬛️ЧЕРНЫЙ ЦВЕТ на карте отвечает за подписи и искуственные объекты (города, заводы, ветряные мельницы);
🟦СИНИЙ ЦВЕТ отвечает за гидрографию (озёра, реки, болота, колодцы) и относящиеся к ней подписи, вечные снега, ледники, солончаки и болота;
Площади водных пространств;
🟩ЗЕЛЁНЫЙ ЦВЕТ относится к площадям лесов и садов, низкорослой растительности (низкорослый лес, поросль, сплошные заросли кустарника
🟫🟧🟨КОРИЧНЕВЫЙ ЦВЕТ отвечает за рельеф и относящиеся к нему подписи характеристик, полотно автомобильных дорог,
площади плотно застроенных кварталов населенных пунктов, окраска государственных границ и площади такыров.
