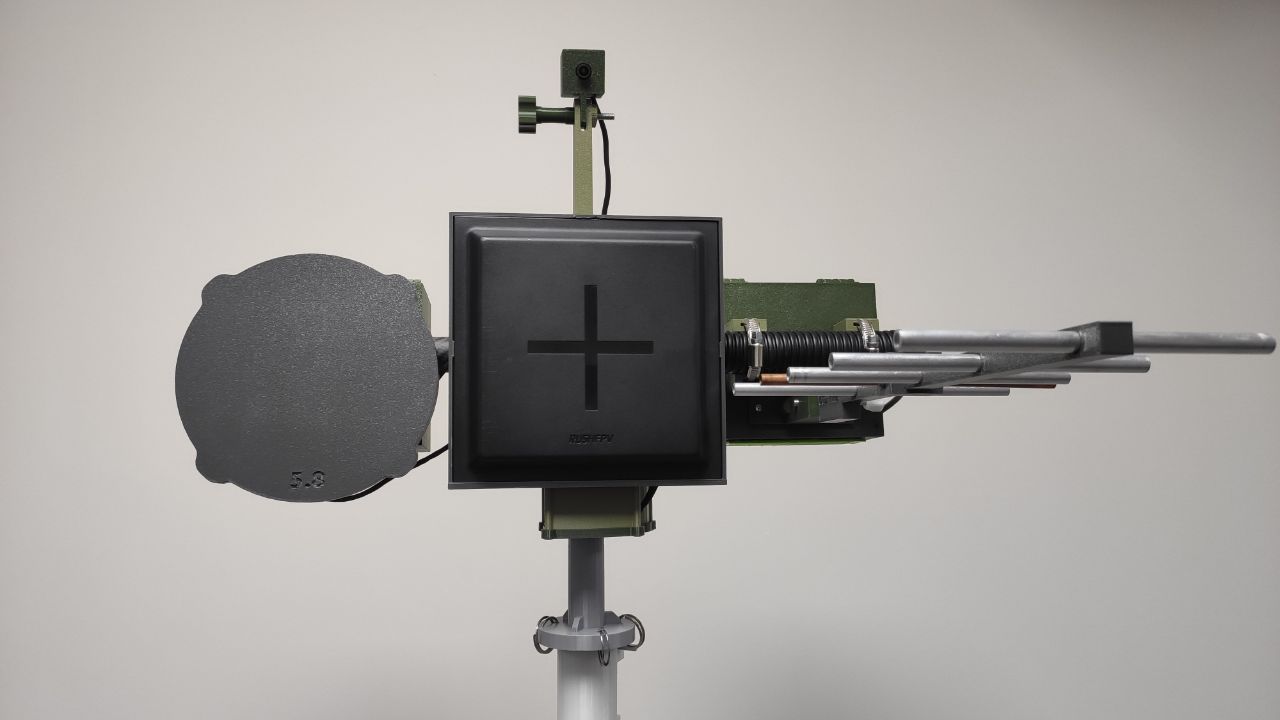

Наземная станция управления с поворотной системой НСУп "КУРС"
Управление БПЛА на безопасном расстоянии
НСУп "КУРС" предназначена для дистанционного управления БПЛА. Станция обеспечивает передачу сигналов управления, прием и отображение телеметрии и видеоданных по оптоволокну, позволяя оператору находиться в укрытии на практически неограниченном расстоянии от выносного блока.
Ключевые преимущества
❇️ - Синхронное переключение частот с пульта оператора увеличивает возможности обхода зон РЭБ и устранение взаимных помех.
❇️ - Управляемая поворотная система с автоматическим сопровождением и узконаправленные антенны увеличивают дальность связи и устойчивости к помехам.
❇️ - Автономное питание - до 100 часов работы в активном режиме.
❇️ - Малые габариты, логистика в собранном виде, кабель на катушке обеспечивают быстрое развертывание.
Гибкая комплектация
НСУп универсальна и комплектуется одним или двумя приемниками аналогового видео. Предусмотрен слот для использования приемников из FPV-очков оператора или подключения внешней видеокамеры.
Телеметрия
НСУп КУРС транслирует управления в обоих направлениях, поэтому оператор видит телеметрию с дрона на пульте. По отдельной команде по каналу телеметрии на пульт оператора передается информация о состоянии НСУп.
Настройка
Настройка производится через веб-интерфейс:
контроллер поднимает точку доступа сети WiFi, которую после настройки можно отключить.
Передатчик управления
В блоке передатчиков есть посадочное место для модулей типа JR RadioMaster. НСУпс КУРС
поддерживает протокол связи Crossfire.
Передатчик может использоваться с усилителем — в блоке управления установлен дополнительный источник питания 5 — 12 В, 2А.
Состав полного комплекта к пульту оператора:
- приёмопередающее устройство;
- разветвитель видеосигнала (опционально).
Вынос:
- блок управления;
- блок передатчика;
- крепежная штанга;
- поворотное устройство;
- крепежный комплект для фиксации на опоре;
- комплект направленных антенн (приемных и передающих).
Линия связи:
Оптический кабель на катушке (100, 150 или 200 метров).
@uav_tech
