Благодарю техника 110 бр за #Обратнаясвязь:
Основные причины поломок мастер-пульта и ретранслятора #НСУ 2.0:
1) при сильных ударах отрываются дроссели L1, L2, реже отрывается видеопередатчик, ломаются кнопки ( после ремонта фиксируем термоклеем + все разьёмы и кнопки ).
2) загрязнение контактов разьёмов (периодически чистим ).

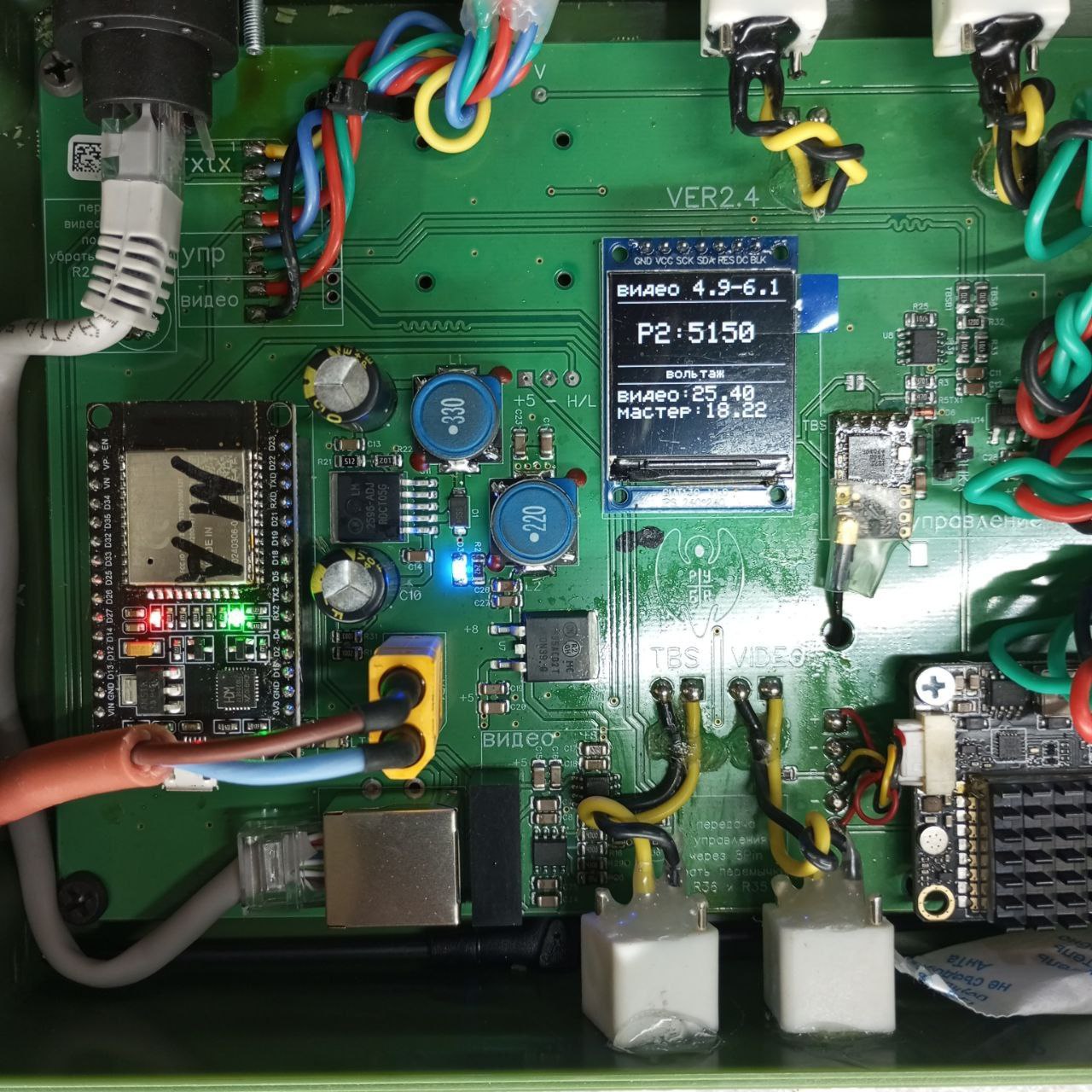

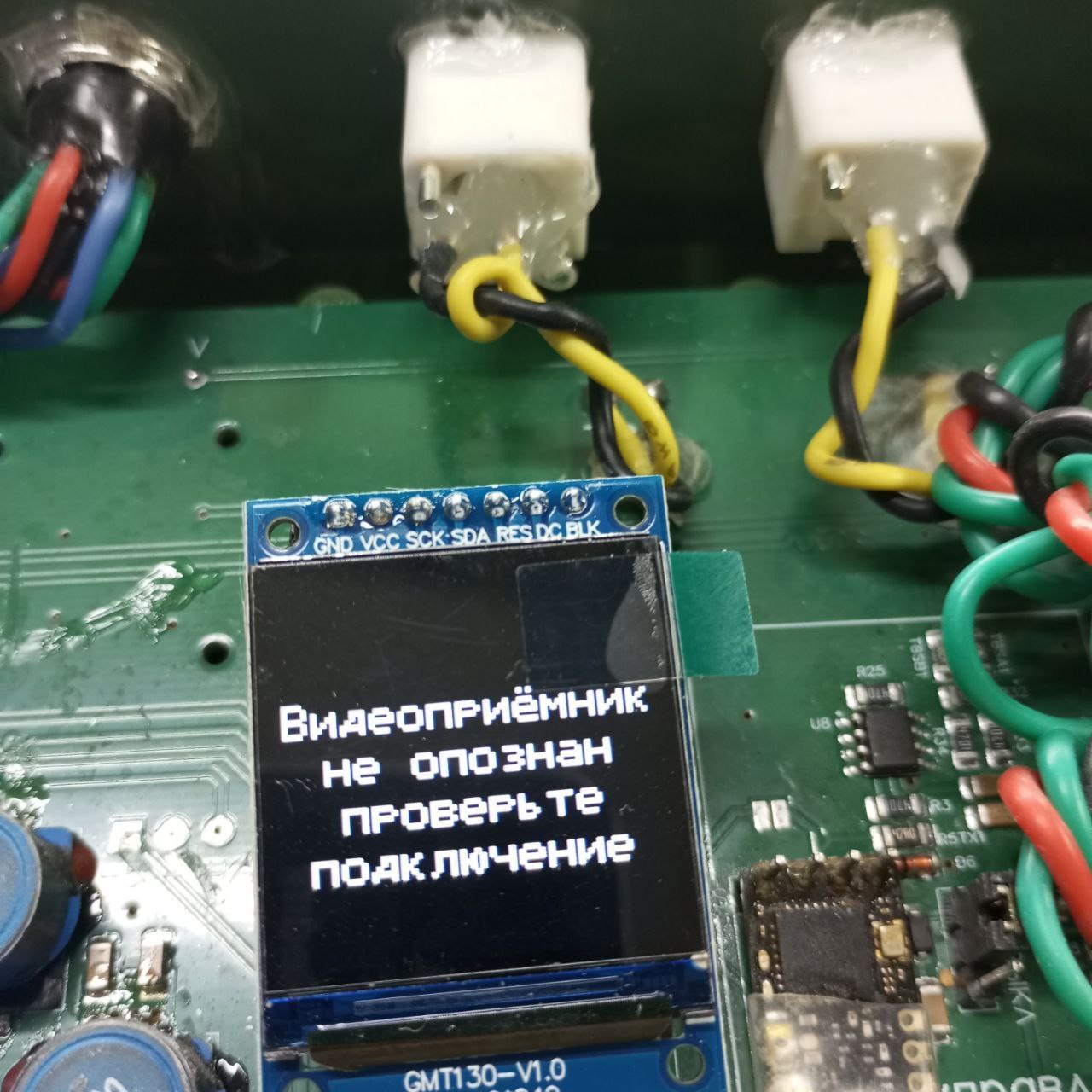

При подключении к ретранслятору появляется надпись "видеоприёмник не опознан".
Если ретранслятор исправен и подключенные кабели исправны, смотрим #мастерпульт.
Проверяем резисторы по 47 Ом и микросхемы MAX 485, заменяем неисправные.
На контактах 1,4 и 8 микросхемы ( MAX 485 под ESP 32) относительно 5го контакта должно быть +5 вольт.
На контактах 6 и 7 должно быть + 2 вольта.
Замеры делаем со снятым ESP 32, ретренслятор можно не подключать.
Микросхема в цепи TBS:
контакты 1,2,3,8 по +3 вольта
контакты 4,6,7 по + 2 вольта
относитольно 5го контакта.
Замеры проводились на исправном НСУ.

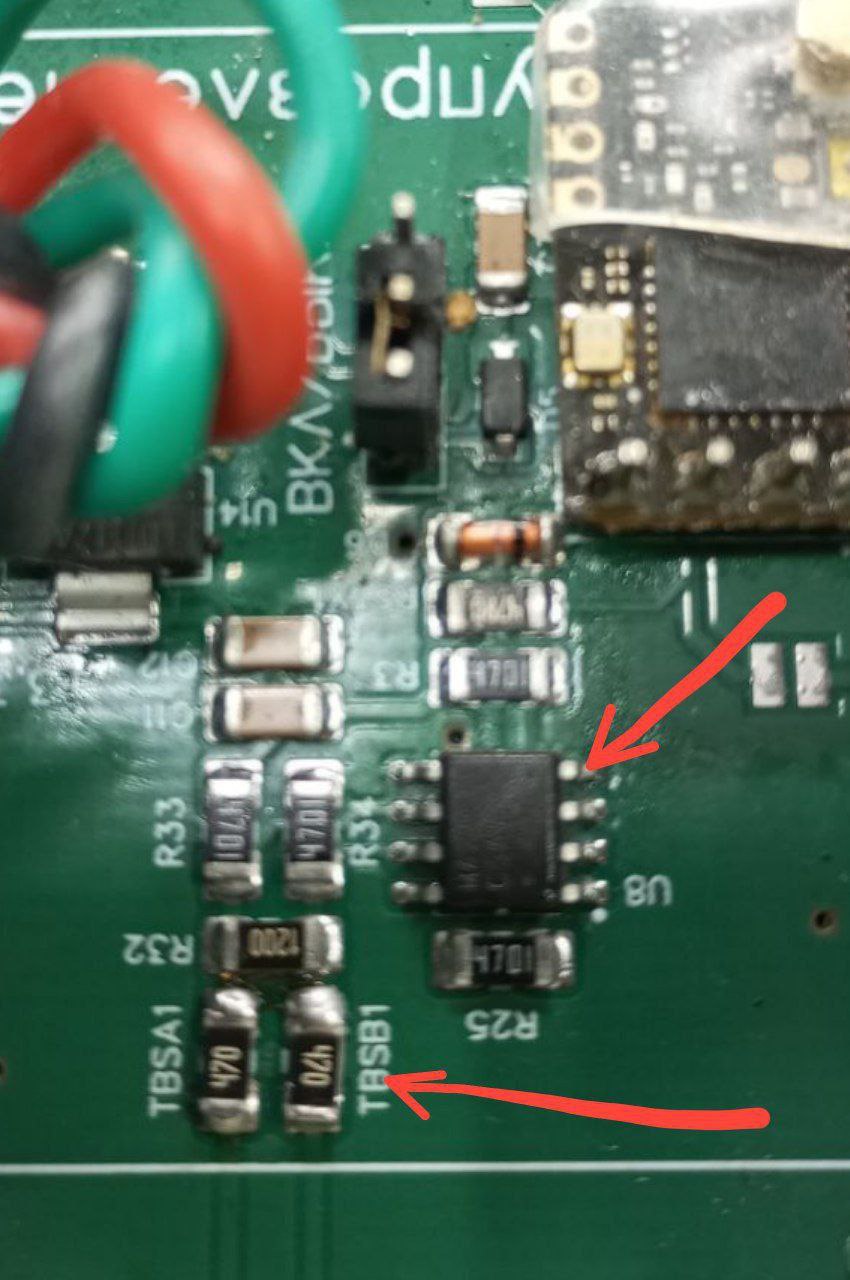

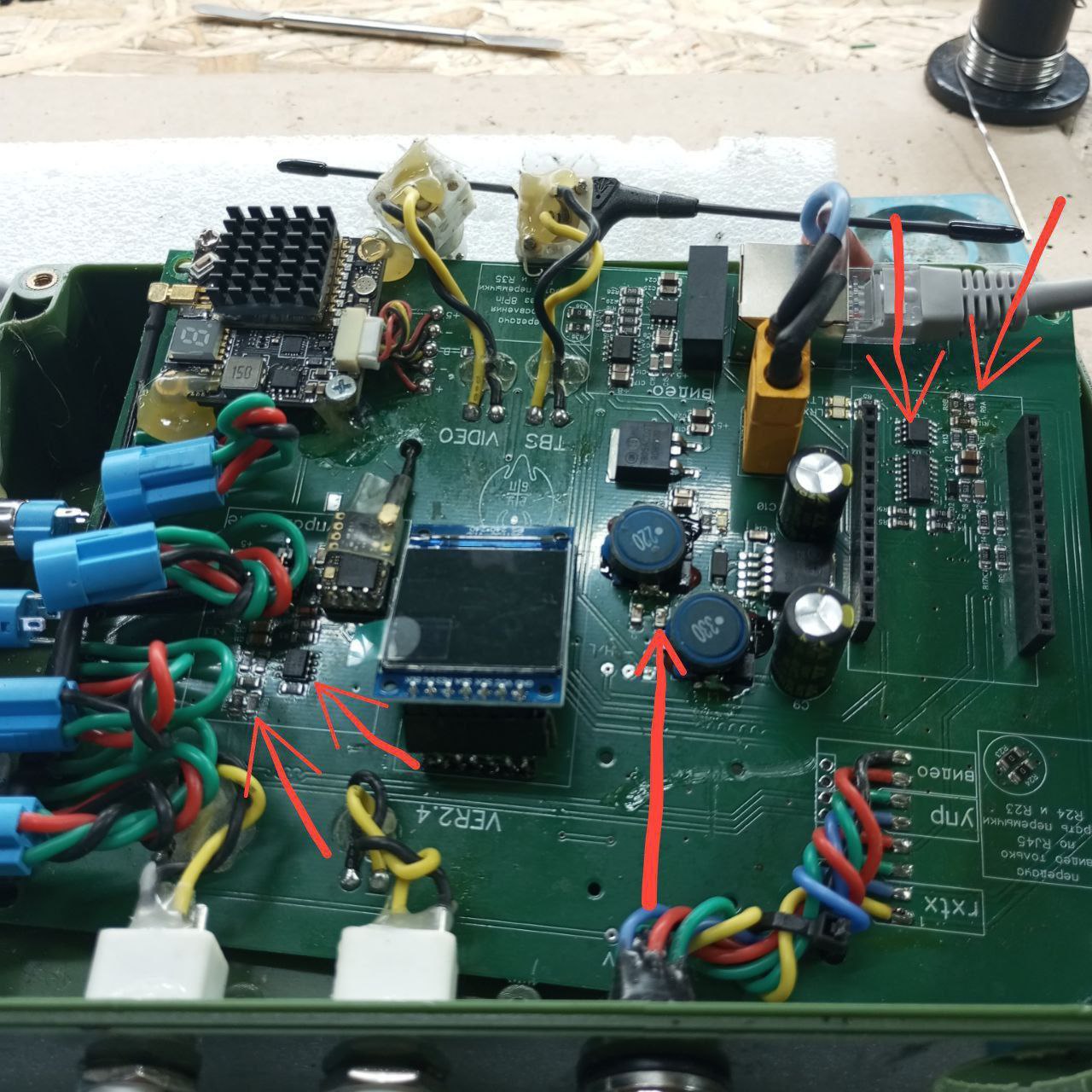

Всё указано на фото стрелками.

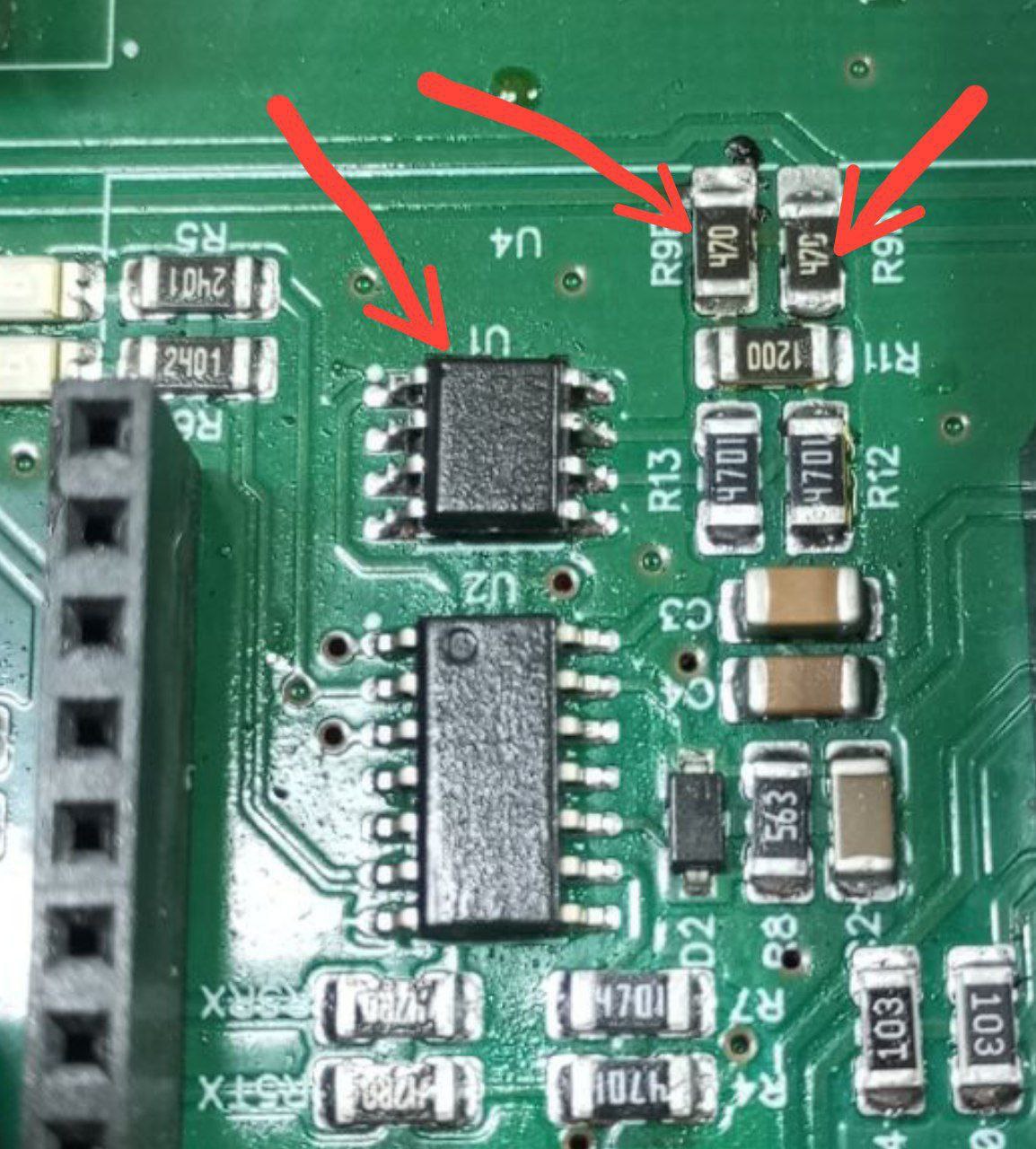

Крайнее фото - вид после замены микросхемы MAX 485, которая находится под ESP 32.
