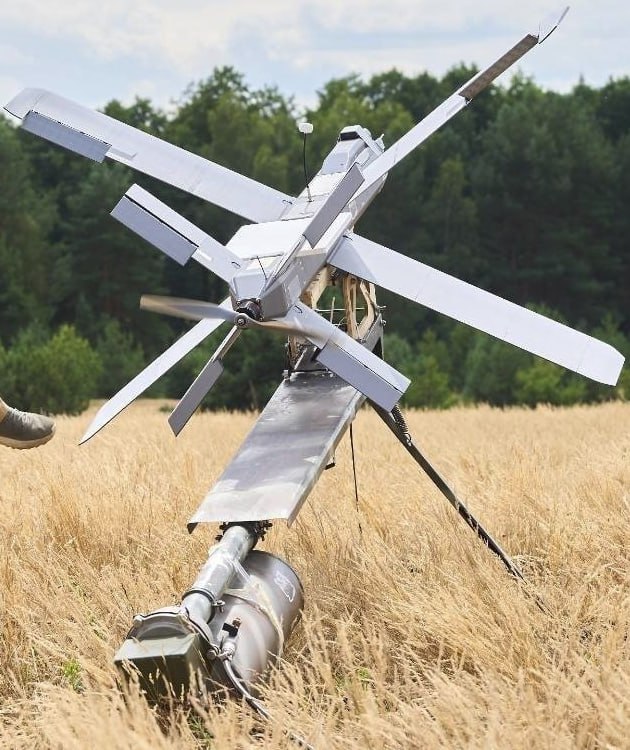

Свежее фото УББ «Шугай»(здесь и здесь; Чешская Pavetra Aerospace и украинская UB | Ukrainska Bavovna) с установленным терминалом Старлинк.

🟢Подписаться на канал
🟢Подписаться в MAX

Нижний текст

Или наглядный пример от противника: как перевести тему разговора...

🟢Подписаться на канал
🟢Подписаться в MAX

Продолжение по Archimedes 1A - внутри нашли серийный K-MD7

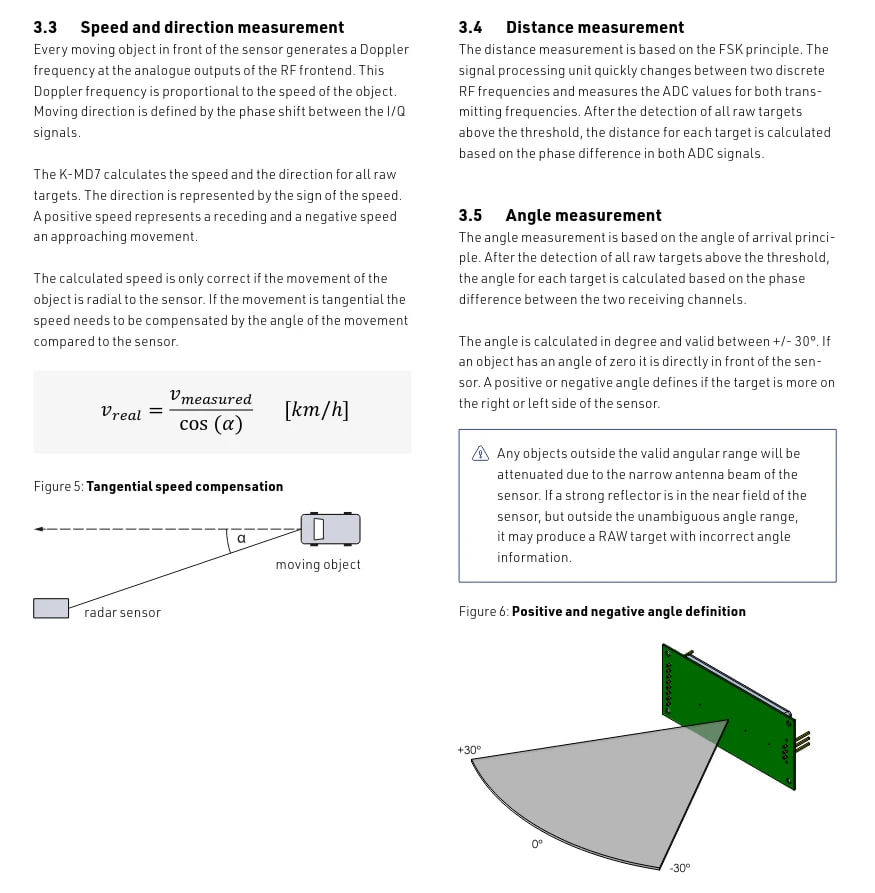

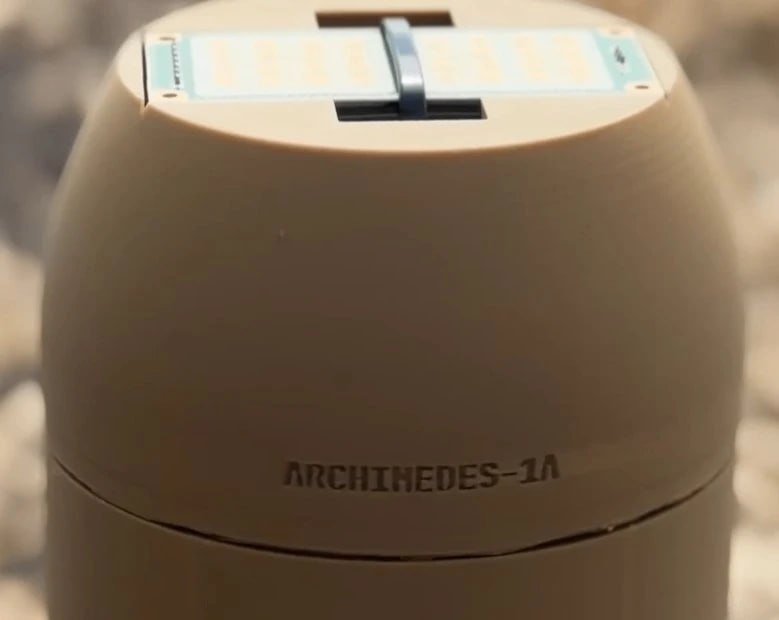

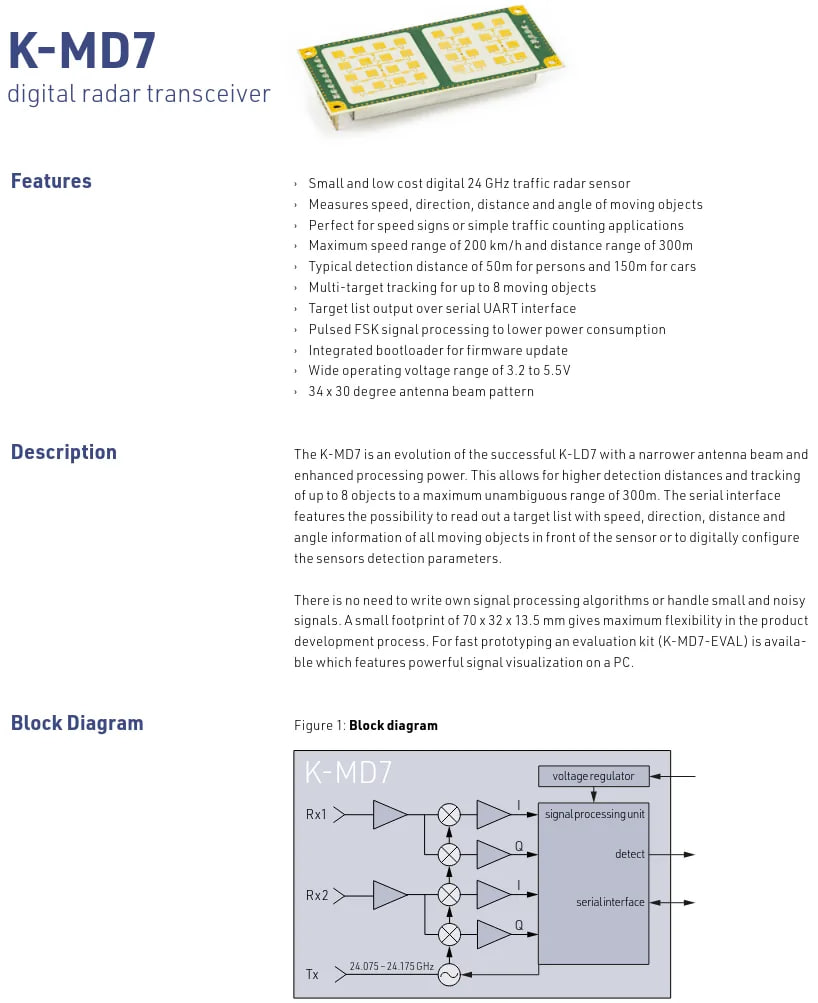

В радиолокационной ГСН Archimedes 1A, которую Vernius показала на вражеском украинском STING(советуем почитать ещё про STING 2), удалось идентифицировать K-MD7-RFB-00H-02 швейцарской RFbeam Microwave. Причём исходно это не военная РЛС, а серийный 24-ГГц датчик для контроля дорожного движения, измерения скорости и подсчёта транспорта. Модуль свободно продаётся у крупных поставщиков электроники.

Что находится непосредственно в K-MD7:
⚙️ рабочая полоса - 24,075-24,175 ГГц
⚙️ один передатчик и два I/Q-приёмника
⚙️ ЭИИМ - 20 дБм
⚙️ размеры - 70 × 32 × 13,5 мм
⚙️ масса - 11 г
⚙️ питание - 3,2-5,5 В
⚙️ модуляция - FSK
⚙️ измеряет дальность, радиальную скорость, направление движения и угол
⚙️ сопровождает до 8 движущихся целей
⚙️ выдаёт список целей и промежуточные данные обработки через UART
⚙️ штатная однозначно измеряемая дальность - до 300 м
⚙️ штатный диапазон скорости - до 200 км/ч

Внутри обработка уже достаточно серьёзная для такого дешёвого модуля: K-MD7 оцифровывает I/Q-сигналы двух приёмных каналов, выполняет комплексное БПФ, выделяет цели выше порога, рассчитывает для каждой скорость, направление, дальность и угол, после чего объединяет отметки и ведёт до восьми трасс. На внешний вычислитель можно получать не только готовые трассы, но и сырые АЦП, БПФ и первичные отметки.

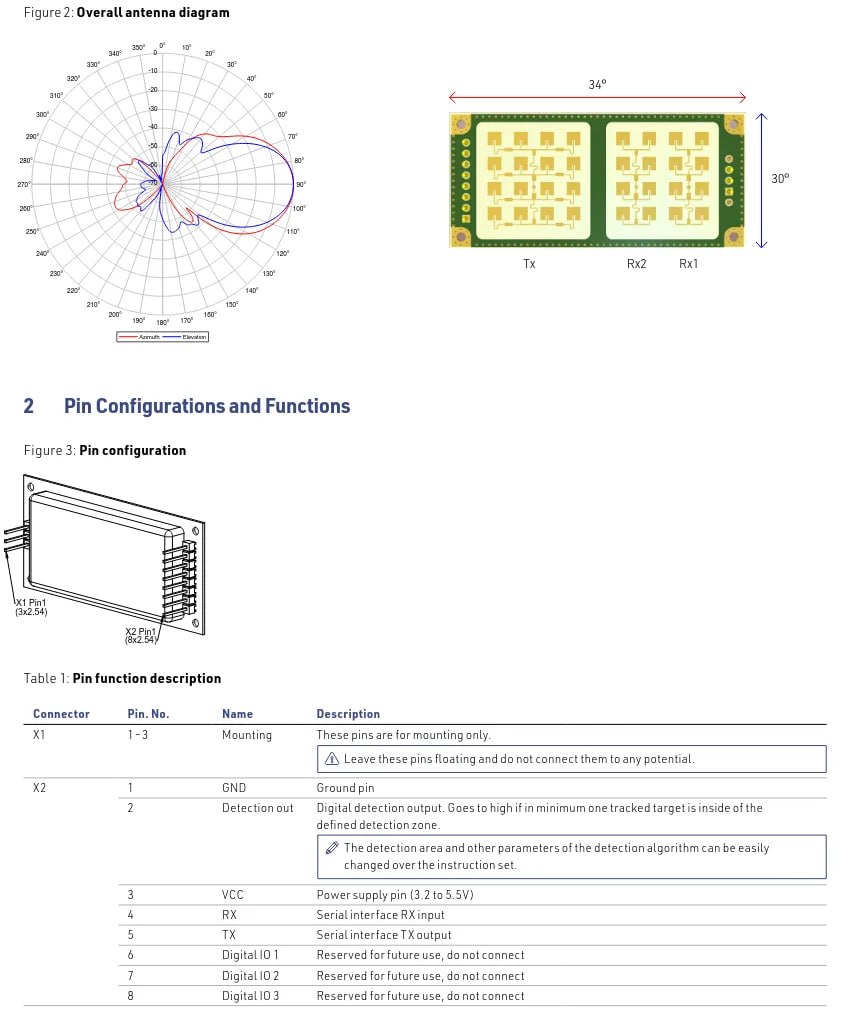

И здесь появляется важное несоответствие. Для Archimedes 1A Vernius заявляет обнаружение цели с ЭПР около 1 м² на дальности более 1 км и сектор 25° × 14°, тогда как штатный K-MD7 имеет предел однозначного измерения дальности 300 м, типовую дальность около 50 м для цели с ЭПР 1 м² и диаграмму порядка 34° × 30°.

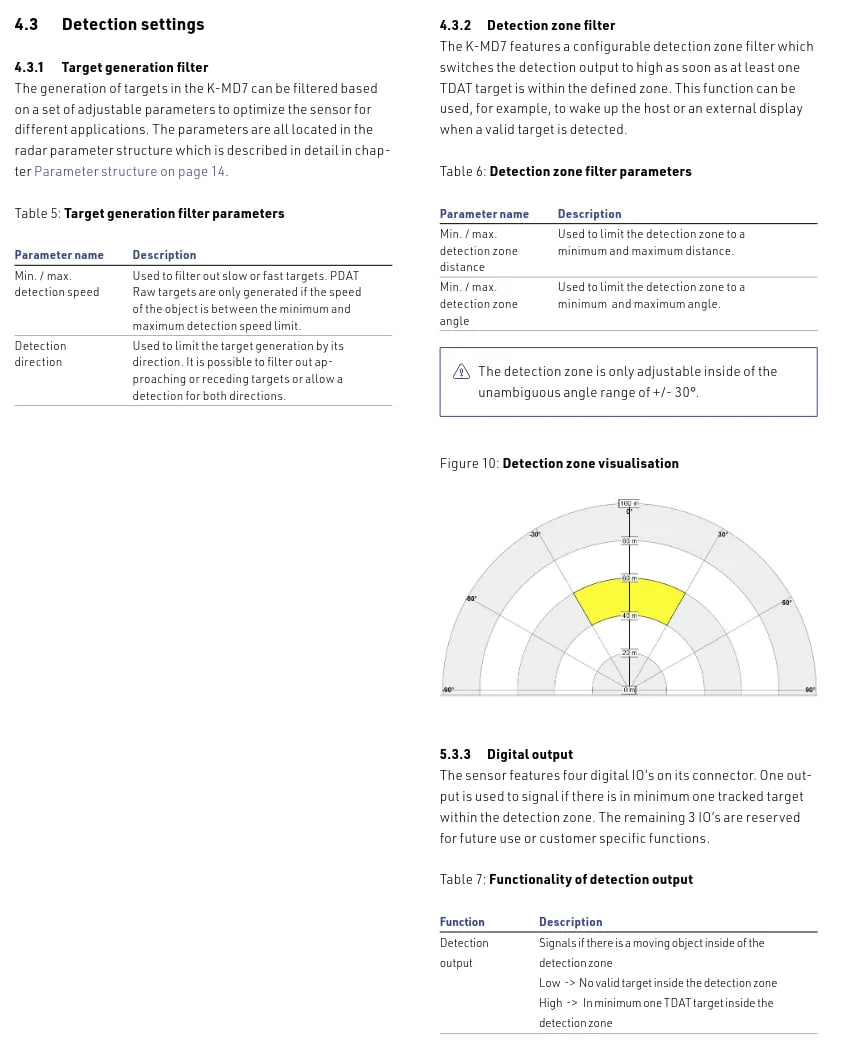

То есть характеристики Archimedes 1A явно не являются простым повторением возможностей серийного K-MD7. Если заявленные Vernius цифры соответствуют испытаниям, в Archimedes используется дополнительная или изменённая обработка, иная настройка радиолокатора либо доработка антенно-обтекательной части. Что именно изменено, Vernius пока не раскрывает. Косвенно это вполне укладывается в возможности K-MD7 - RFbeam позволяет читать промежуточные данные обработки, менять параметры и обновлять прошивку, а штатный фильтр сопровождения сама компания прямо называет оптимизированным под дорожное движение и допускает его переделку под другие задачи.

Отдельная деталь - обтекатель. RFbeam предупреждает, что для 24 ГГц материал, толщина и зазор перед антенной напрямую влияют на чувствительность и диаграмму направленности, а вибрации обтекателя могут выглядеть для доплеровского радара как ложная движущаяся цель. Поэтому обозначенный Vernius на схеме Archimedes как «HDPE low loss interceptor head» носовой колпак здесь является частью радиотехнической конструкции, а не просто защитным кожухом.

🟢Подписаться на канал
🟢Подписаться в MAX

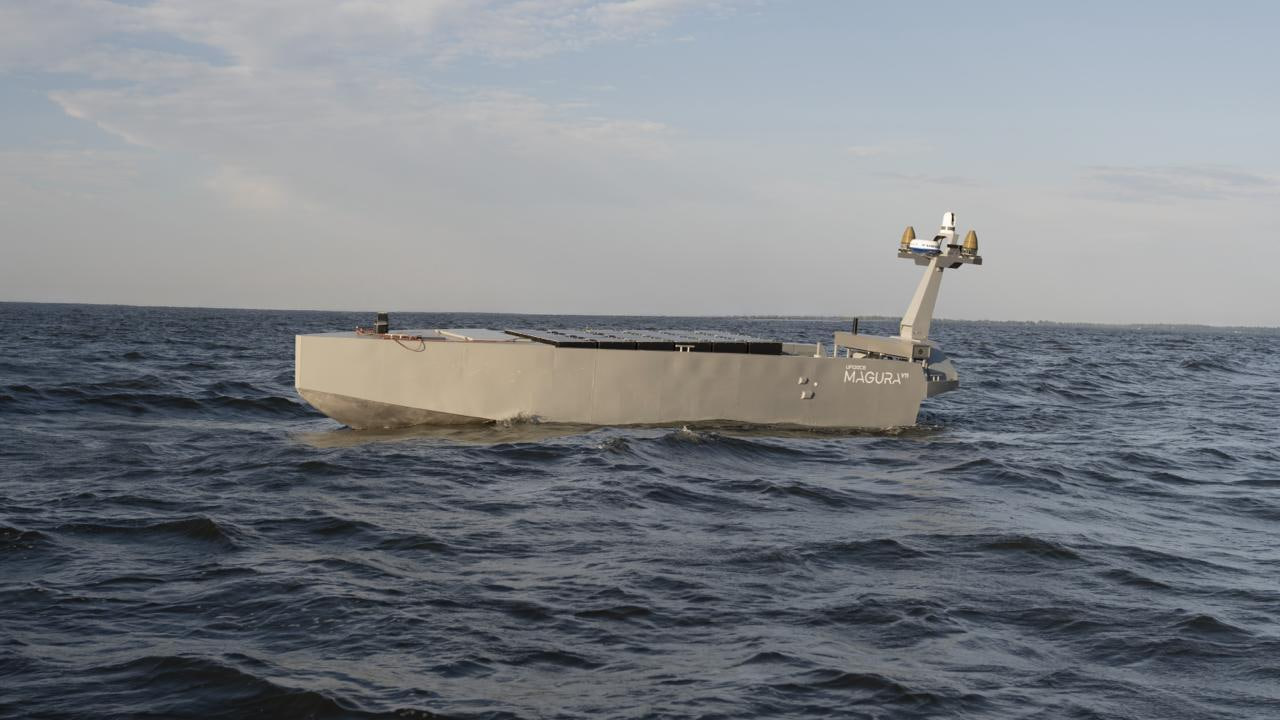

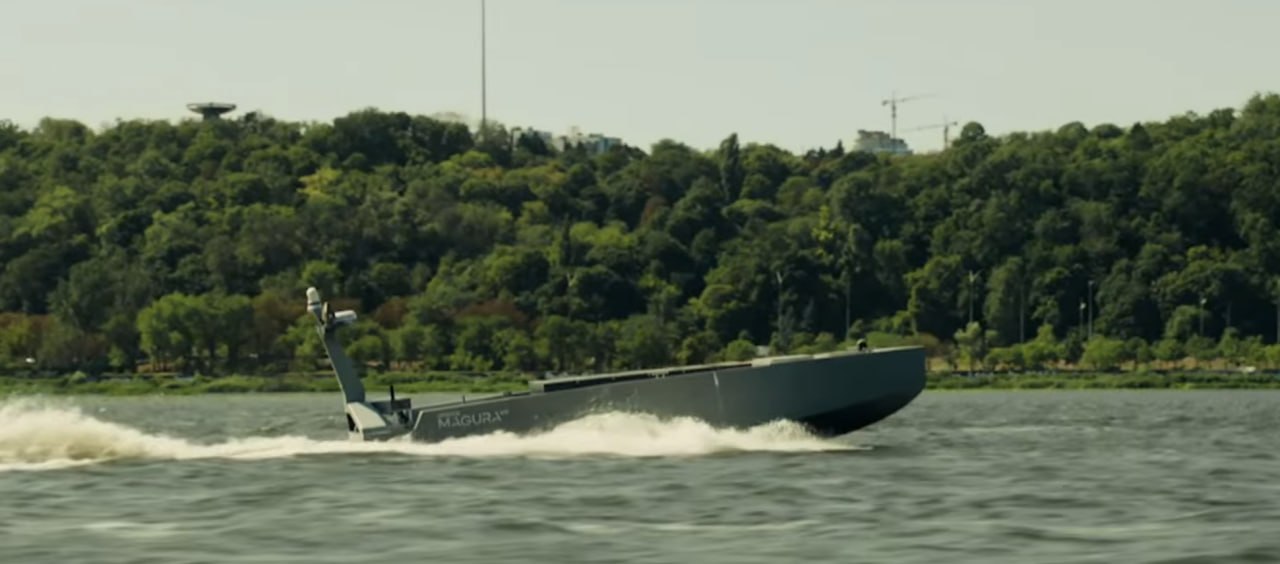

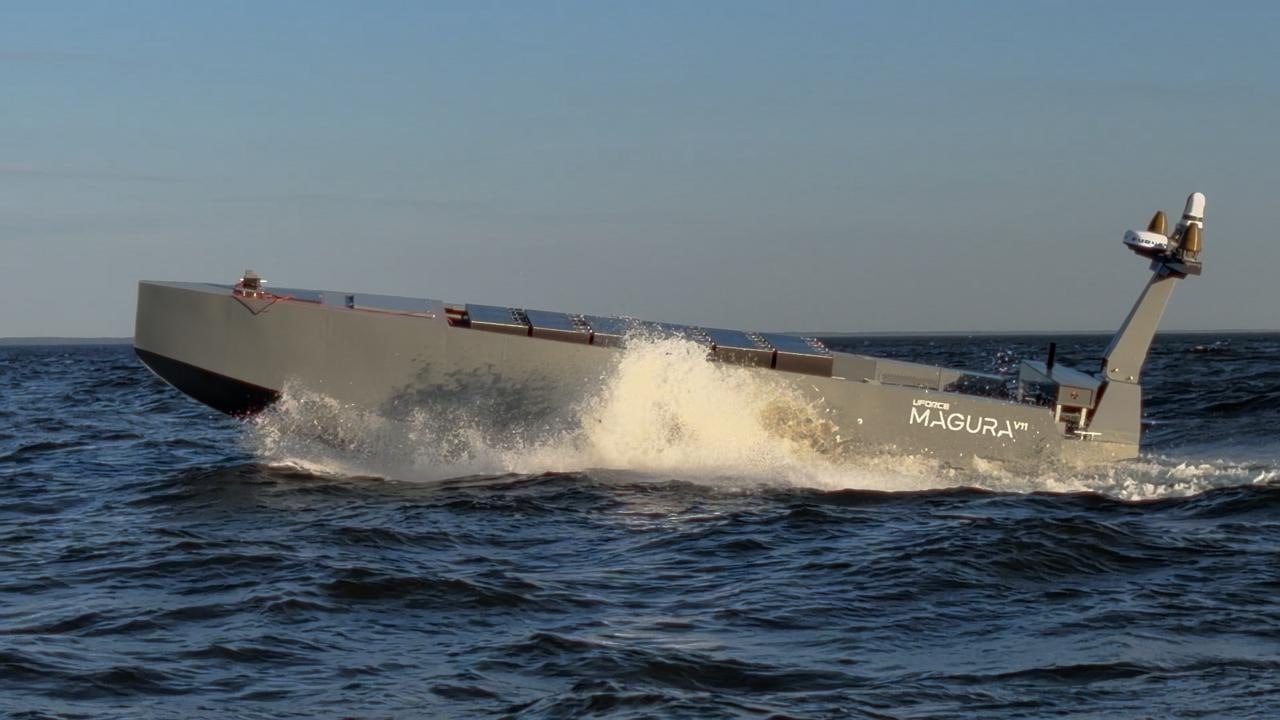

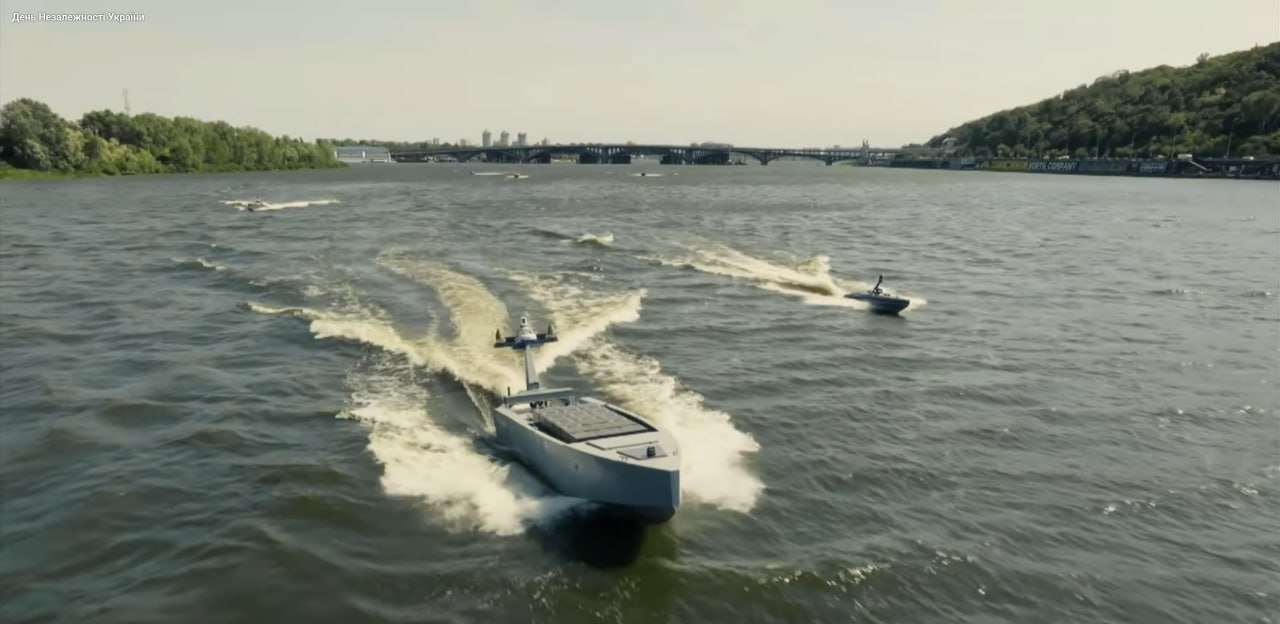

Украинская UFORCE показала MAGURA V11 - крупнейший вражеский БЭК семейства MAGURA. В отличие от ударных моделей, V11 создаётся как транспортная платформа-носитель с полезной нагрузкой до 2200 кг и автономностью до 7 суток: аппарат должен перевозить, запускать и обеспечивать другие беспилотные системы вдали от берега. Разработка велась бюро UFORCE в Португалии.
