🔵 C4 / Context - разбор на примере 🔵

Уровень Context в нотации C4 используется, чтобы дать высокоуровневое представление о системе и ее окружении.

Он помогает понять что делает система, какие пользователи с ней взаимодействует, какие другие системы с ней связаны - интеграции.

Схема легко читается как бизнес-владельцами продукта, так и разработчиками.


👉 Что нужно показывать?

🔹 Основную систему – объект проектирования (например, интернет-магазин, банковское приложение).

🔹 Пользователей – кто взаимодействует с системой (клиенты, администраторы, партнеры).

🔹 Другие системы – с чем интегрируется (платежные сервисы, справочники, ЭДО и другие системы).

🔹 Типы взаимодействий – основные потоки данных (например, клиент отправляет заказ в систему, система взаимодействует с банком).


👉 Что важно знать?

На этом уровне НЕ важно, какая архитектура будет использована – монолит, микросервисы, сервисы.

Мы не детализируем внутреннюю реализацию, а показываем глобальные границы и связи.

Это первый шаг проектирования архитектуры – помогает всем участникам проекта построить общее понимание системы.


👉 Пример для системы бронирования жилья - проект #BookingGA

✔️ Основная система:
BookingGA

✔️ Пользователи:
владельцы жилья,
арендаторы,
сотрудники тех поддержки,
администраторы платформы

✔️ Внешние системы:
платежная система РайфПэй (Интернет-эквайринг),
сервис parser-api для проверки паспортов
сервис reestrnet для проверки документов на жильё

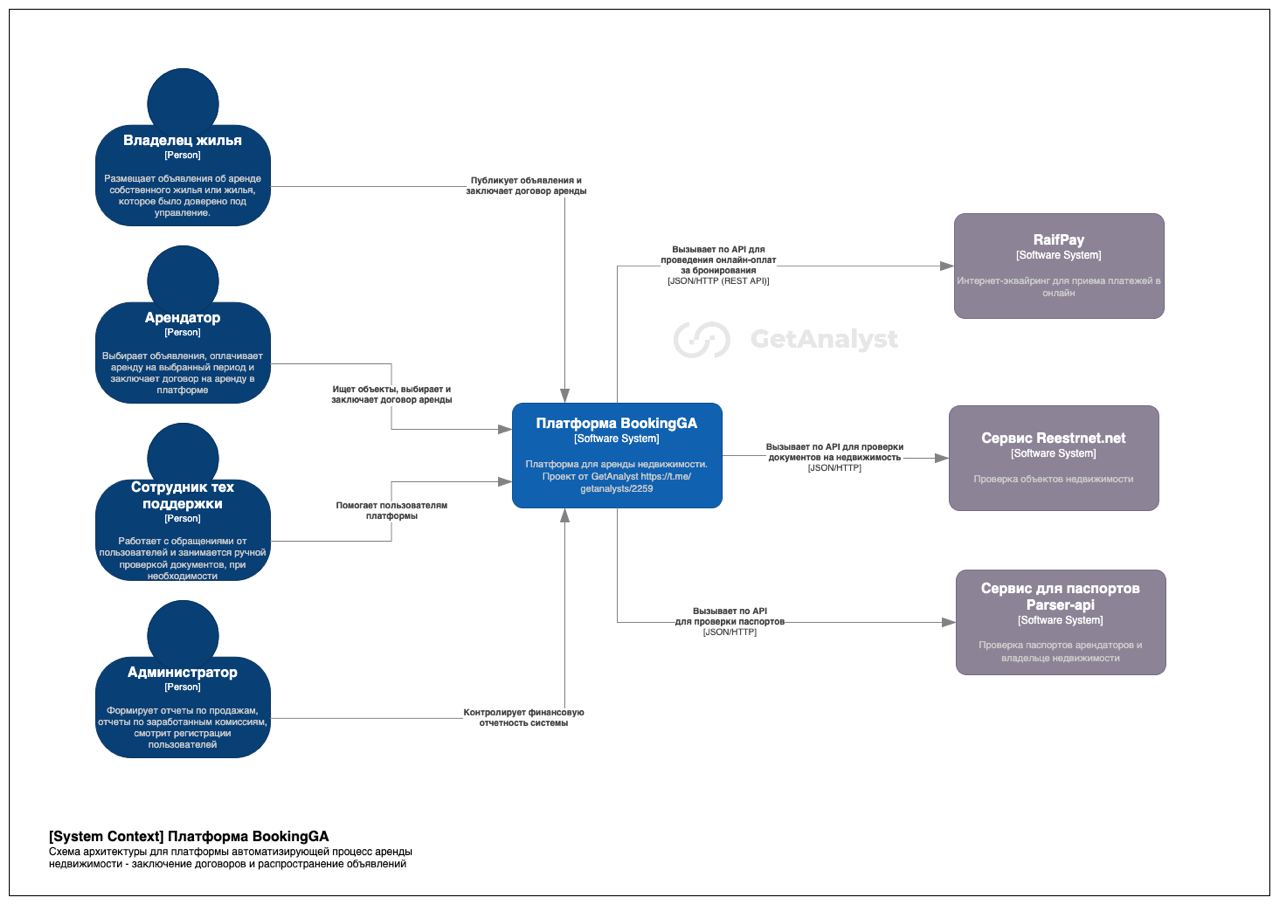

Схема архитектуры в C4/Context по проекту прикреплена к посту 🙌


#АрхитектураGA
