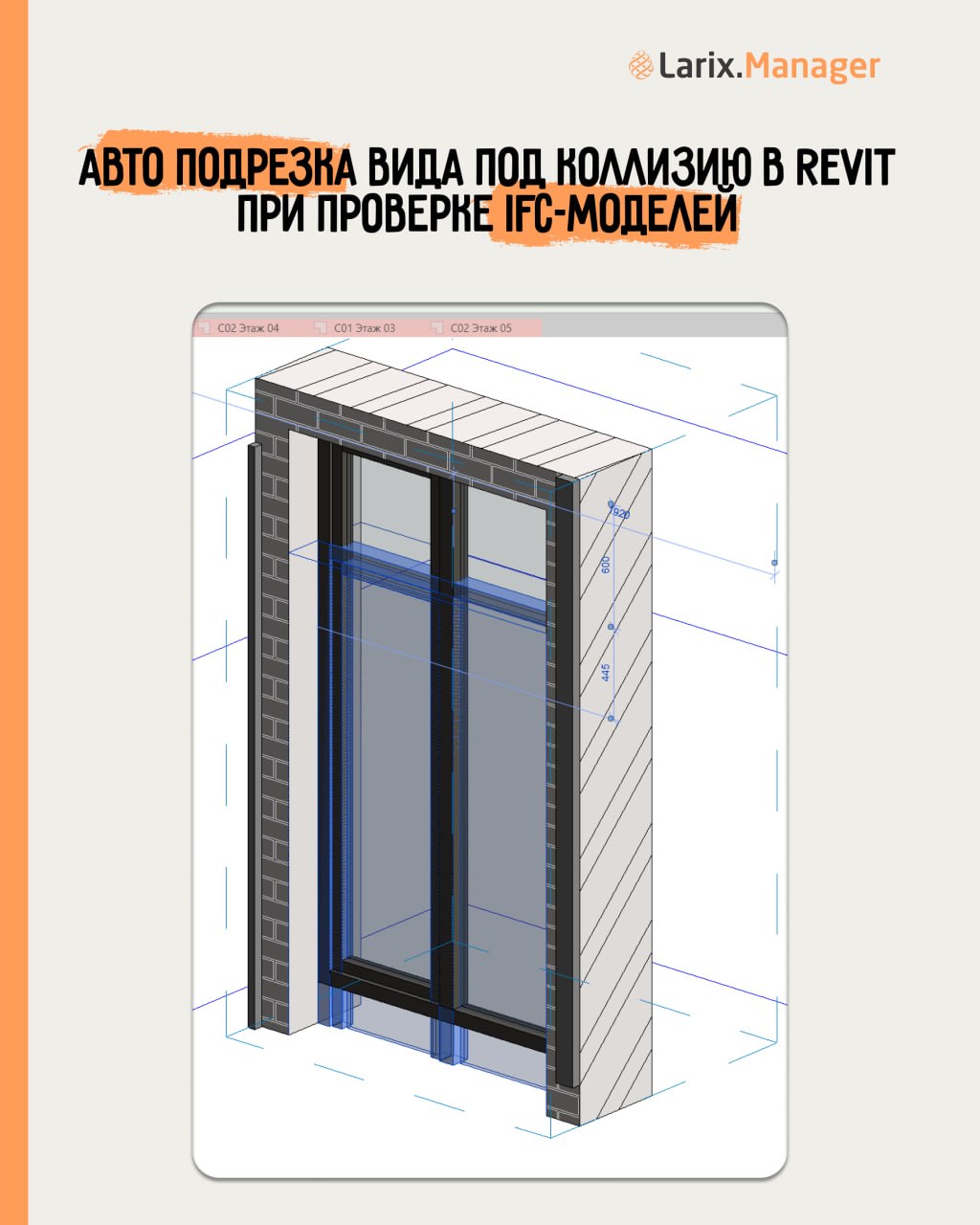

Лайфхак по поиску пересечений в модели
Если речь идет о проверке моделей из Revit на коллизии, алгоритм простой:

Выгружаем модель в IMC → проверяем на коллизии → используем бесплатный плагин «Пересечения» (который открывает отчеты о коллизиях из Larix.Manager)→ нажимаем «Найти», и вид автоматически подрезается под место коллизии.

Как работает плагин?
Поиск элементов выполняется по данным из BI-отчета — по столбцам Q и U. По умолчанию в них записаны ID элементов.
А что делать, если мы проверяем не RVT, а IFC?
Здесь есть нюанс: вместо нативного ID элемента из САПР мы уже работаем с ID из IFC. Соответственно, по такому ID найти нужный элемент в Revit не получится.
Но проблема решается довольно просто.

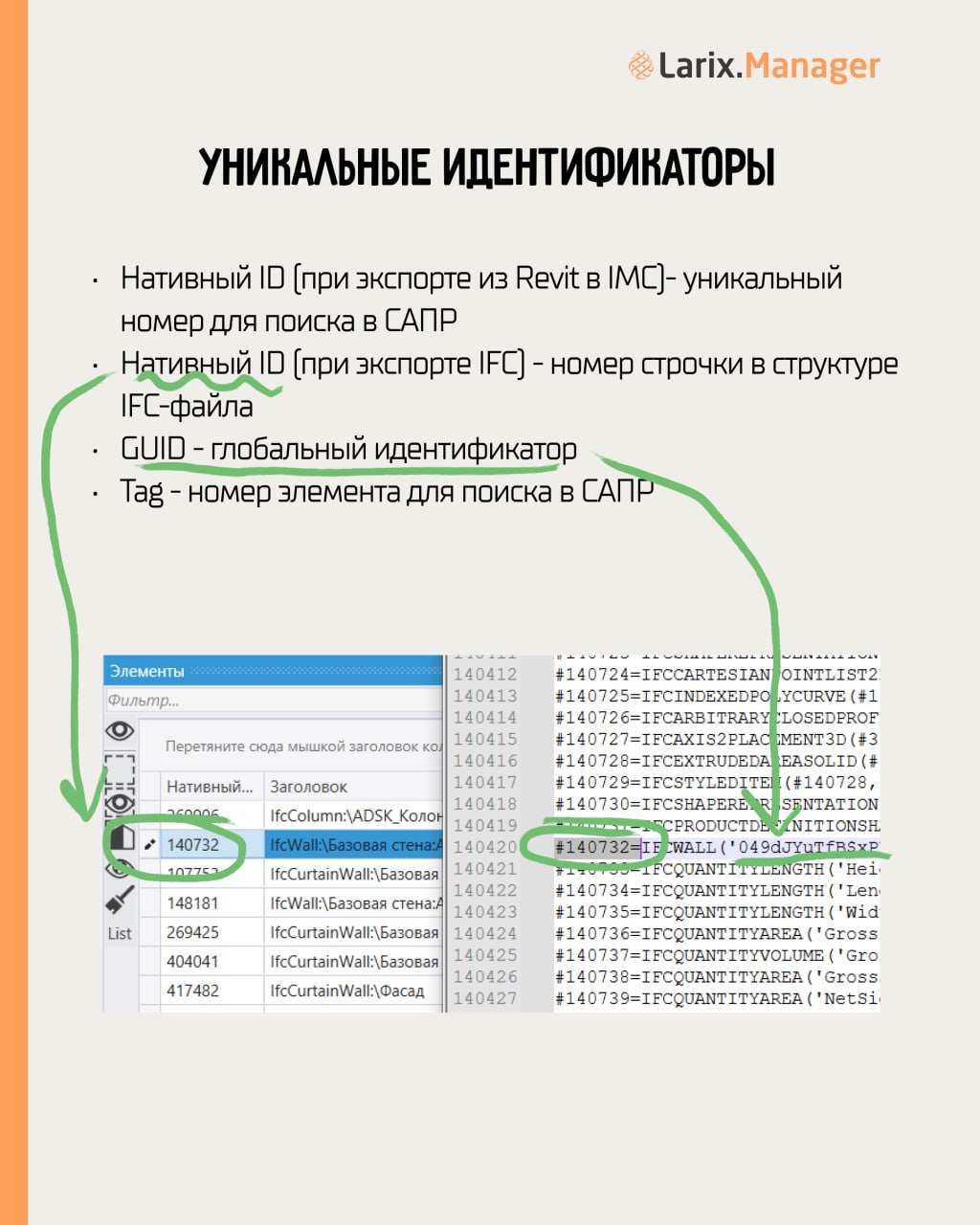

При экспорте в IFC выгружается дополнительный параметр Element Specific:\Tag — в нем хранится тот самый нативный ID элемента из Revit, по которому его можно найти в модели.

Дальше — дело техники:

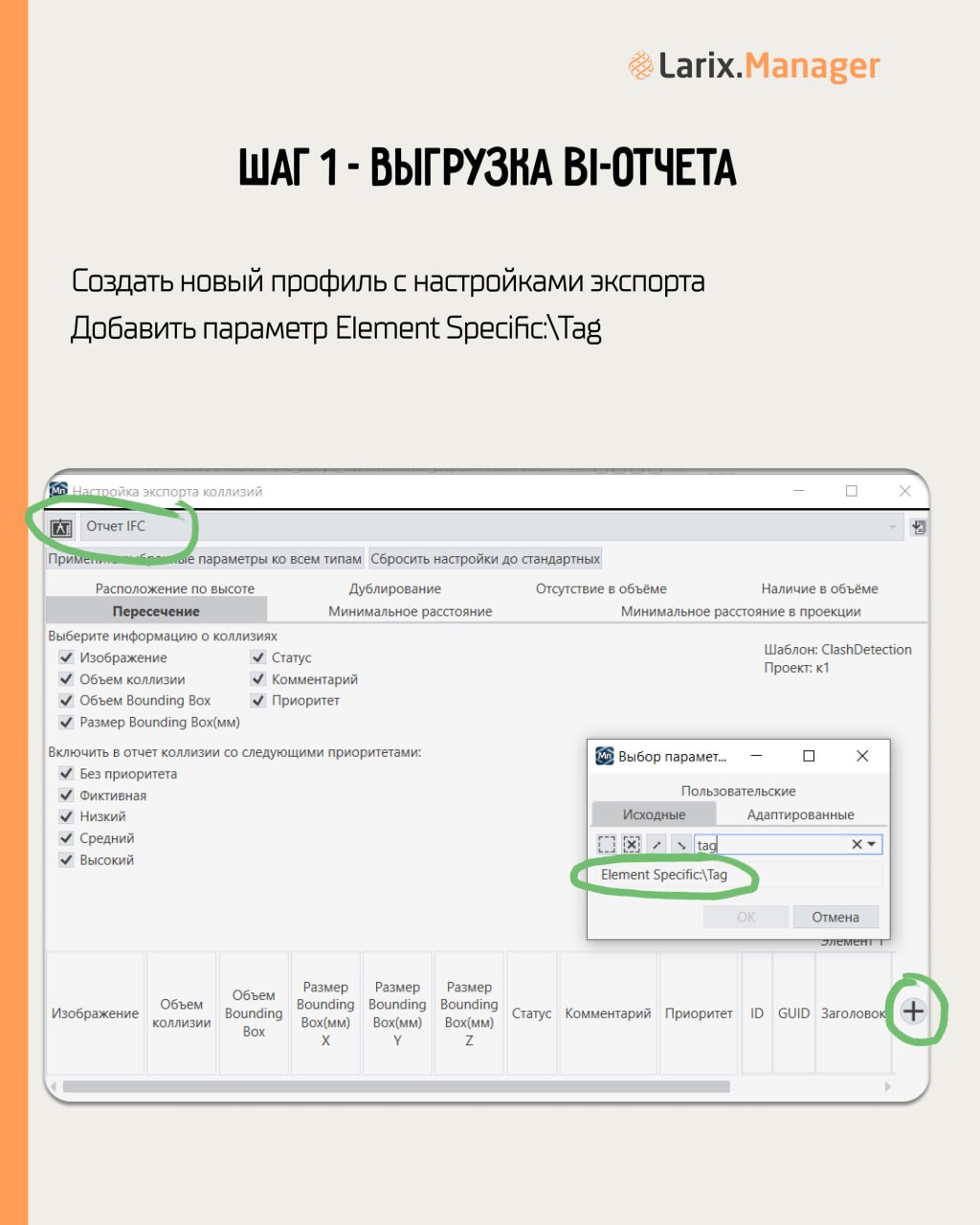

↖️ Выгружаем BI-отчет о коллизиях, добавив в него столбец с параметром Tag.

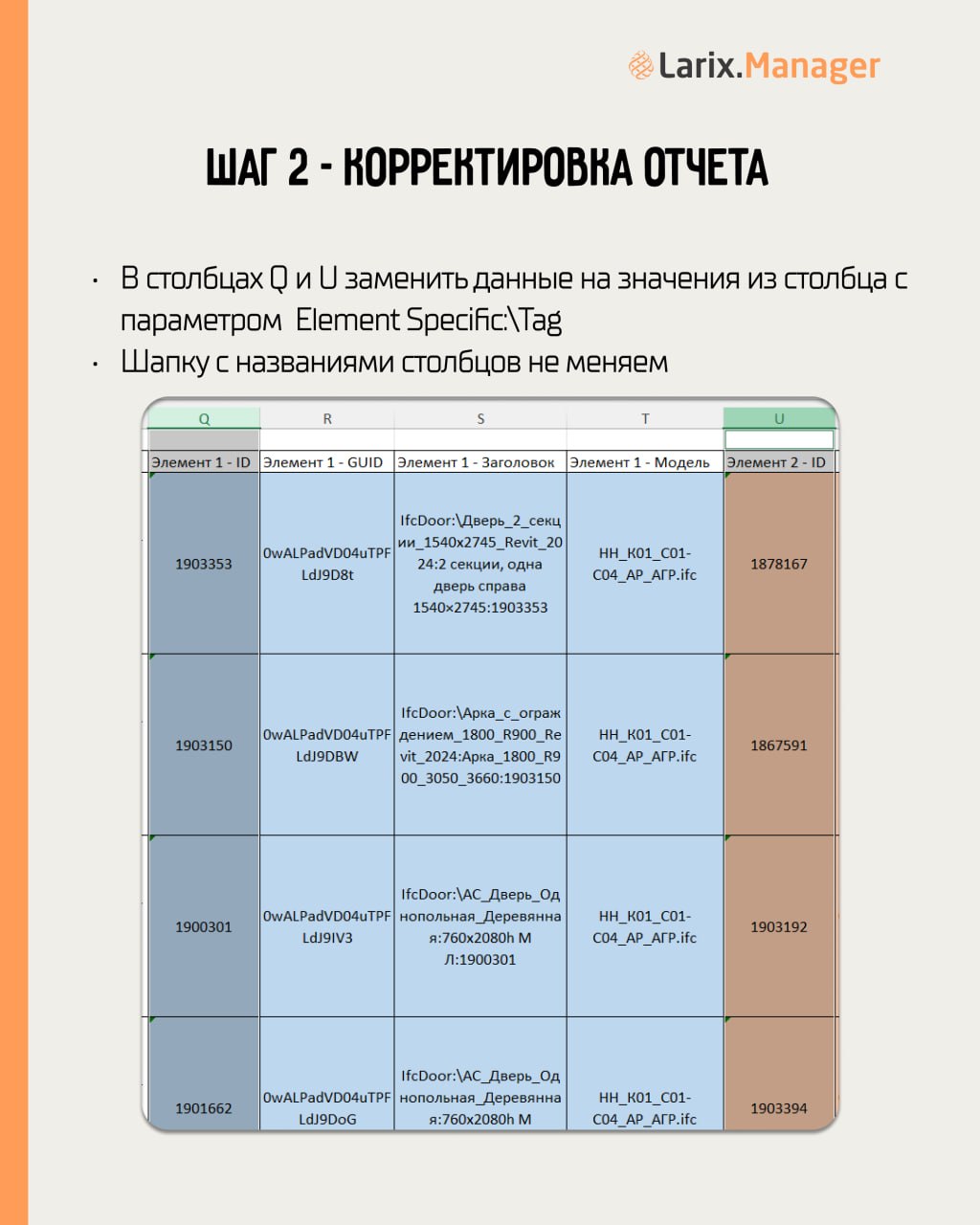

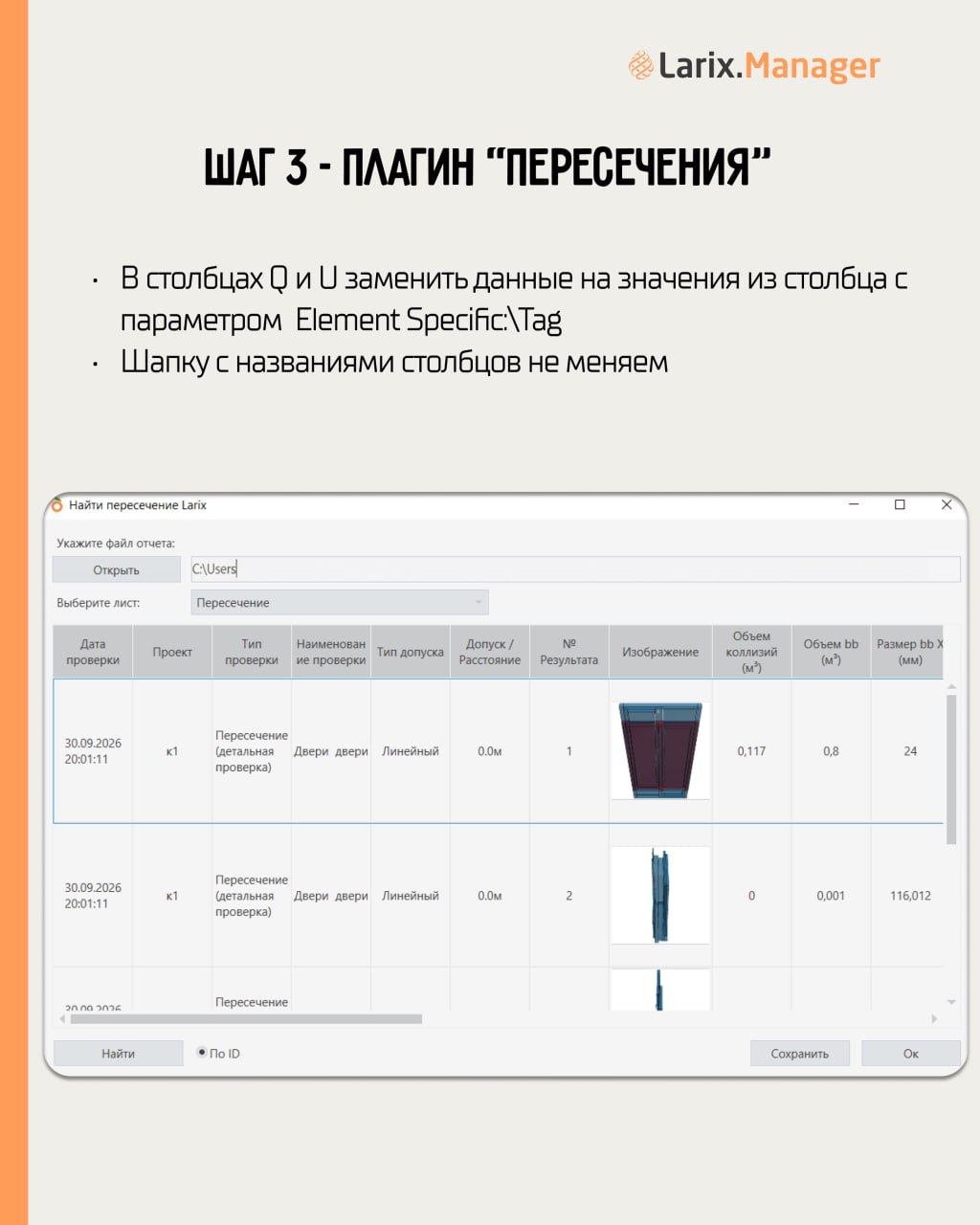

↖️ В Excel-отчете заменяем значения в столбцах Q и U на значения из Tag, при этом не меняем шапку таблицы.
↖️ Открываем плагин «Пересечения» в САПР — и теперь вид также автоматически подрезается под нужную коллизию.
↖️ Чтобы не добавлять столбец Tag при каждой выгрузке, его можно заранее добавить в шаблон настроек экспорта.

Желаем всем эффективной работы! И ни в коем случае не ищите коллизии по ID вручную 😉

223 0 2 8 6

Let’s manage #BIM

3 Oct, 12:30

Единичные правлю через Якорь, а когда много коллизий, делаю через ларикс

222 0 0

Let’s manage #BIM

3 Oct, 12:13

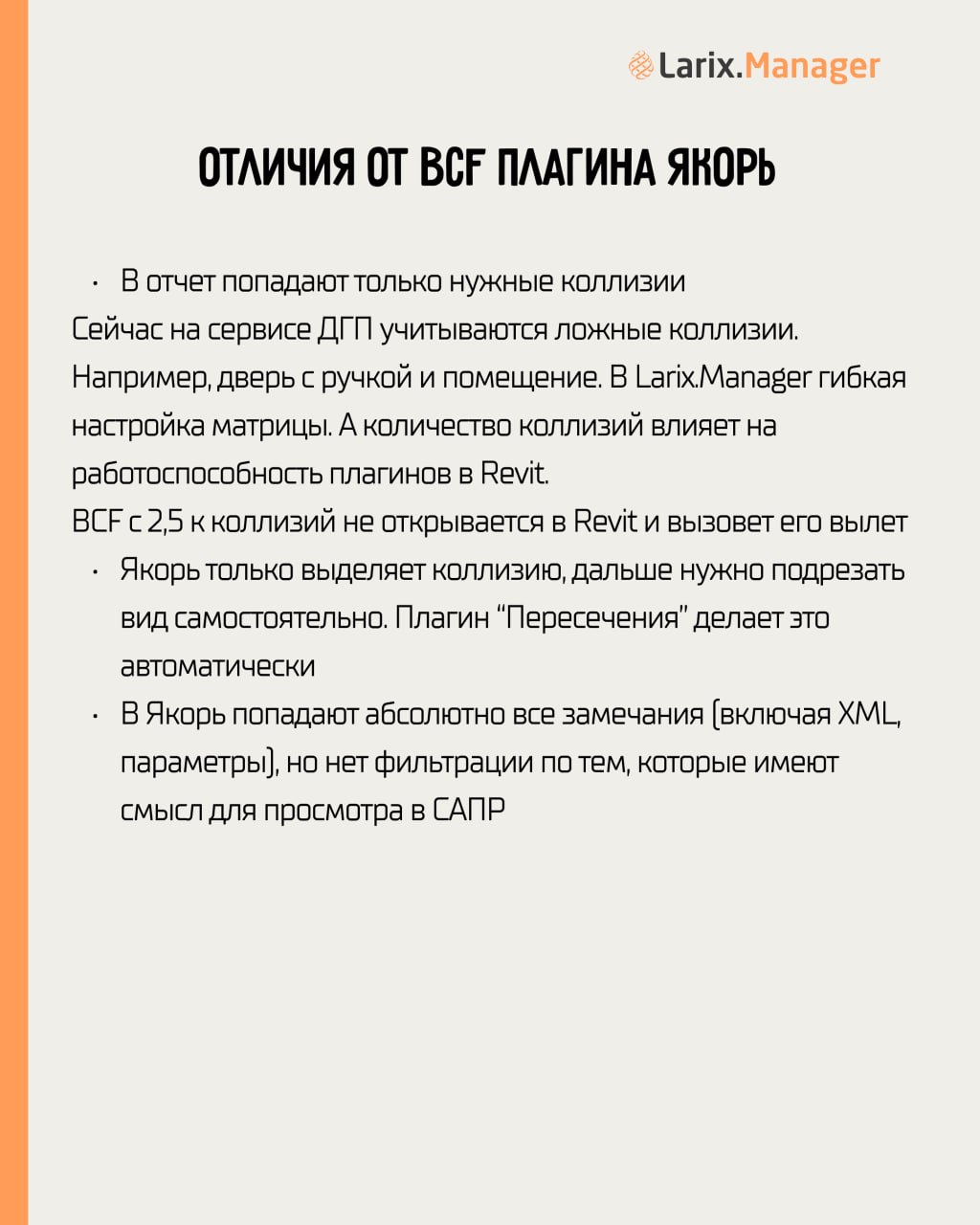

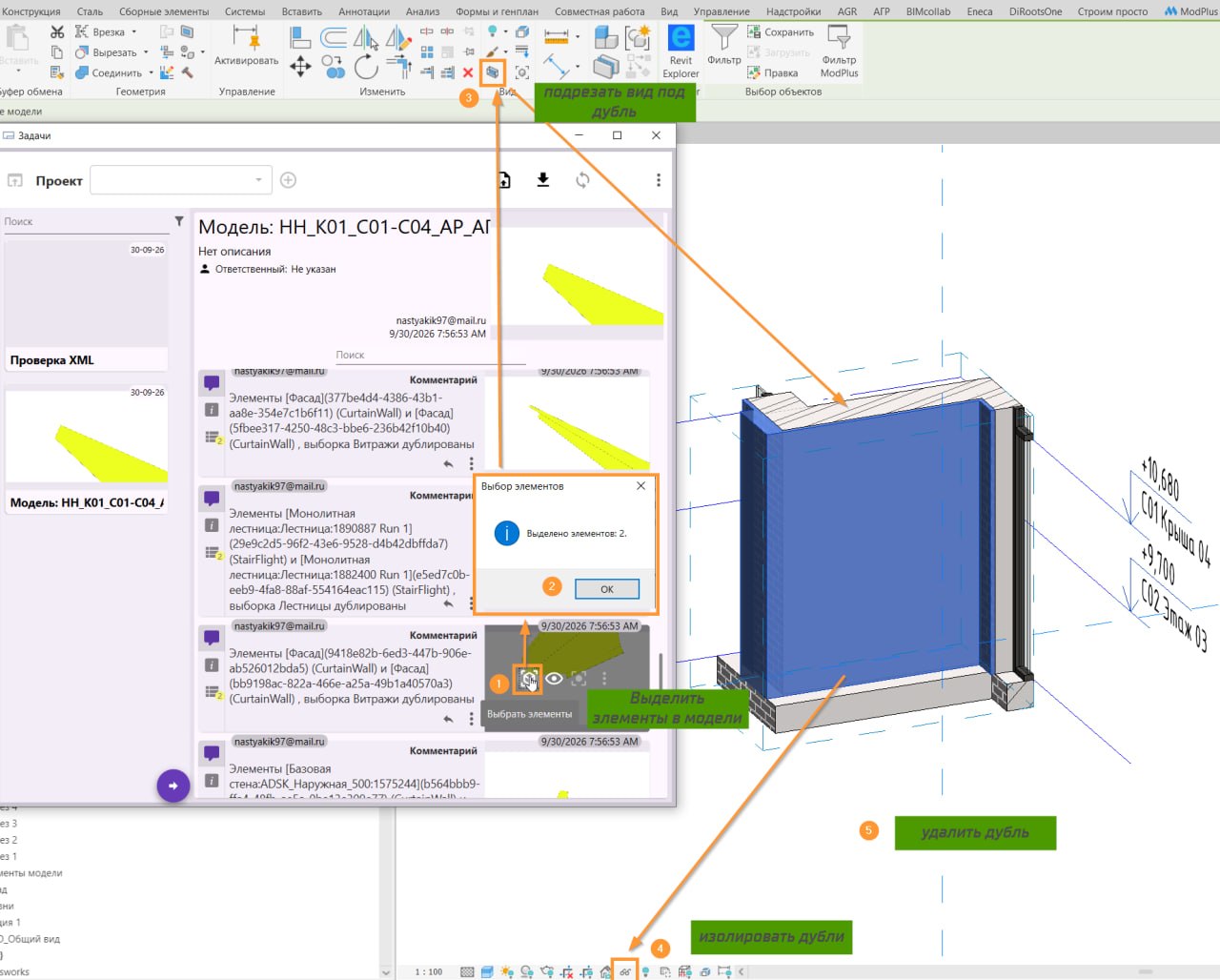

кстати а вы заметили что в BCF отчете плагина Якорь появилось деление по моделям — теперь очень удобно находить коллизии и дубли в модели (Якорь -Задачи -Импорт BCF, скаченного с платформы Строим Просто)

Но если у вас порядок коллизий исчисляется в тысячах, не забудьте сохраниться перед открытием отчета, скорее всего revit вылетит

Есть кстати два якоря. Чем отличаются пока не поняла

1) https://stroimprosto.mos.ru/knowledge/article/anchor-ifc
2) https://git.mifors.com/plugins/standalone/-/raw/master/IFCAnchor-Bootstrap-msi.exe?ref_type=heads

235 0 5 7

Let’s manage #BIM

30 Sep, 16:49

Андрей Бабух. ТЭПы в ЦИМ АГР.pdf

2.3Mb

Пока не приблизишь — не поймешь

Вчера выложила тезисы, почему зоны и помещения могут не выгружаться в IFC. Но сама не все поняла, честно скажу, так как до этого с зонами, к примеру не было проблем. А тут — поймала ошибку: XML и площади в модели не бьются. И не потому что я ошиблась в XML, а потому что в IFC не все зоны выгрузились!!!!!
Открываю ревит, смотрю, там все зоны на месте. А вот дальше вспоминаю, как Андрей Бабух, сказал, что не должно быть дубля границ зон и что они должны быть замкнуты. проверить замкнутность можно через TAB. Ну и что вы думаете, ничего не замкнуто...

Т.е. даже если у вас построена зона в Revit, она попала в спеку, это абсолютно не значит, что она выгрузится в IFC, он не прощает неточностей !)

Попросила у Андрея презентацию — уверена, будет полезно!)

374 0 10 12 9

Let’s manage #BIM

29 Sep, 14:20

По линейным объектам сейчас идет пилот , в этом году планируется релиз требований

Если хотите присоединиться, и внести свой вклад — коллеги ждут

434 0 1 3 4

Let’s manage #BIM

29 Sep, 14:11

Спойлер 2
ДГП смотрит в сторону получения ВПН из IFC

Очень не понятно, но очень интересно

417 0 0 4

Let’s manage #BIM

29 Sep, 14:09

Спойлер
Скоро выйдет плагин на САПР по проверке IDS от ДГП

413 0 0 1

Let’s manage #BIM

29 Sep, 14:07

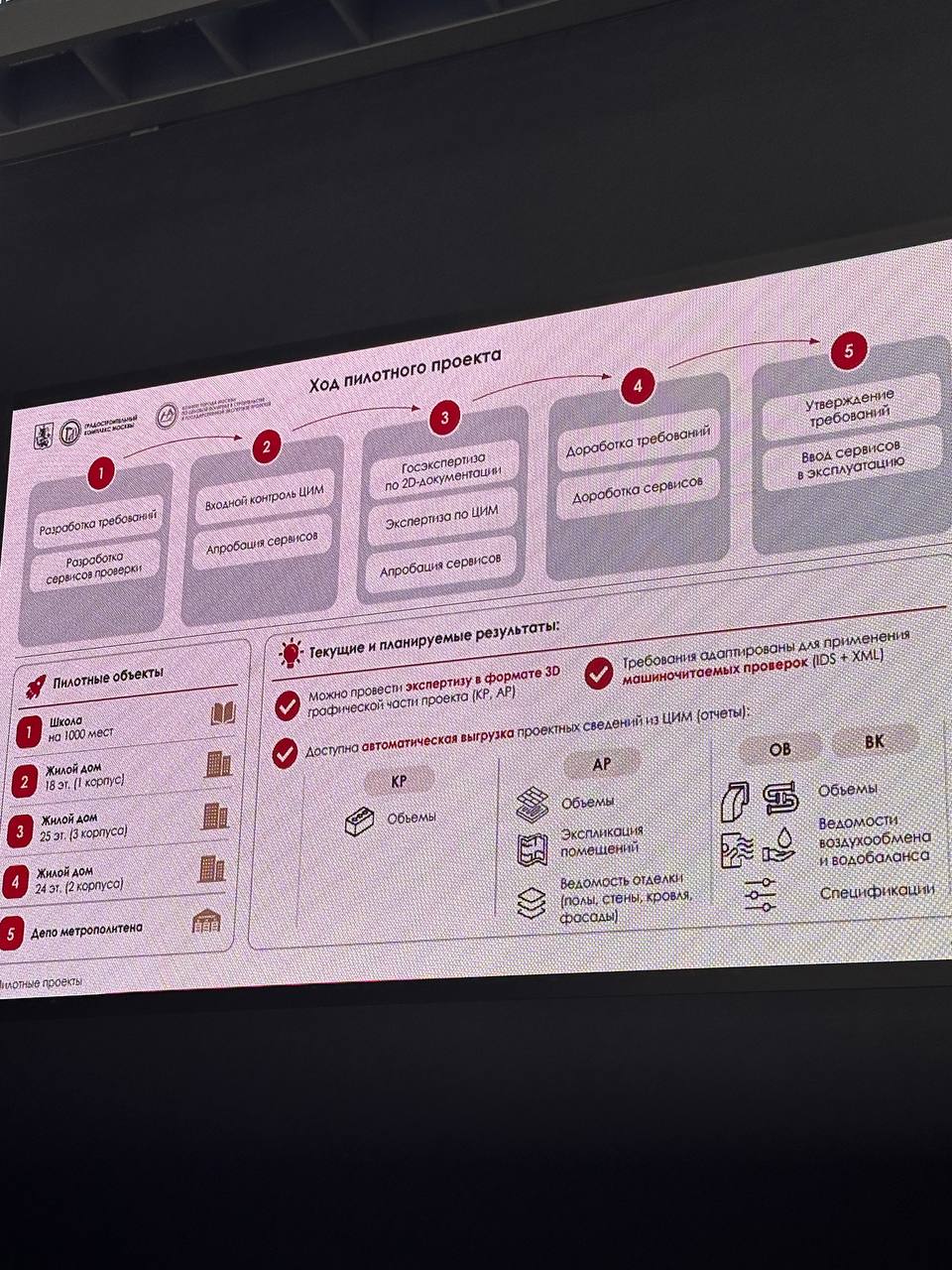

Пилоты, которые производятся в МГЭ
В работе:
Обновление требований
IDS

Коллеги на пилоте реализовали выгрузку многослойки, чтобы из IFC вытащить все объемы

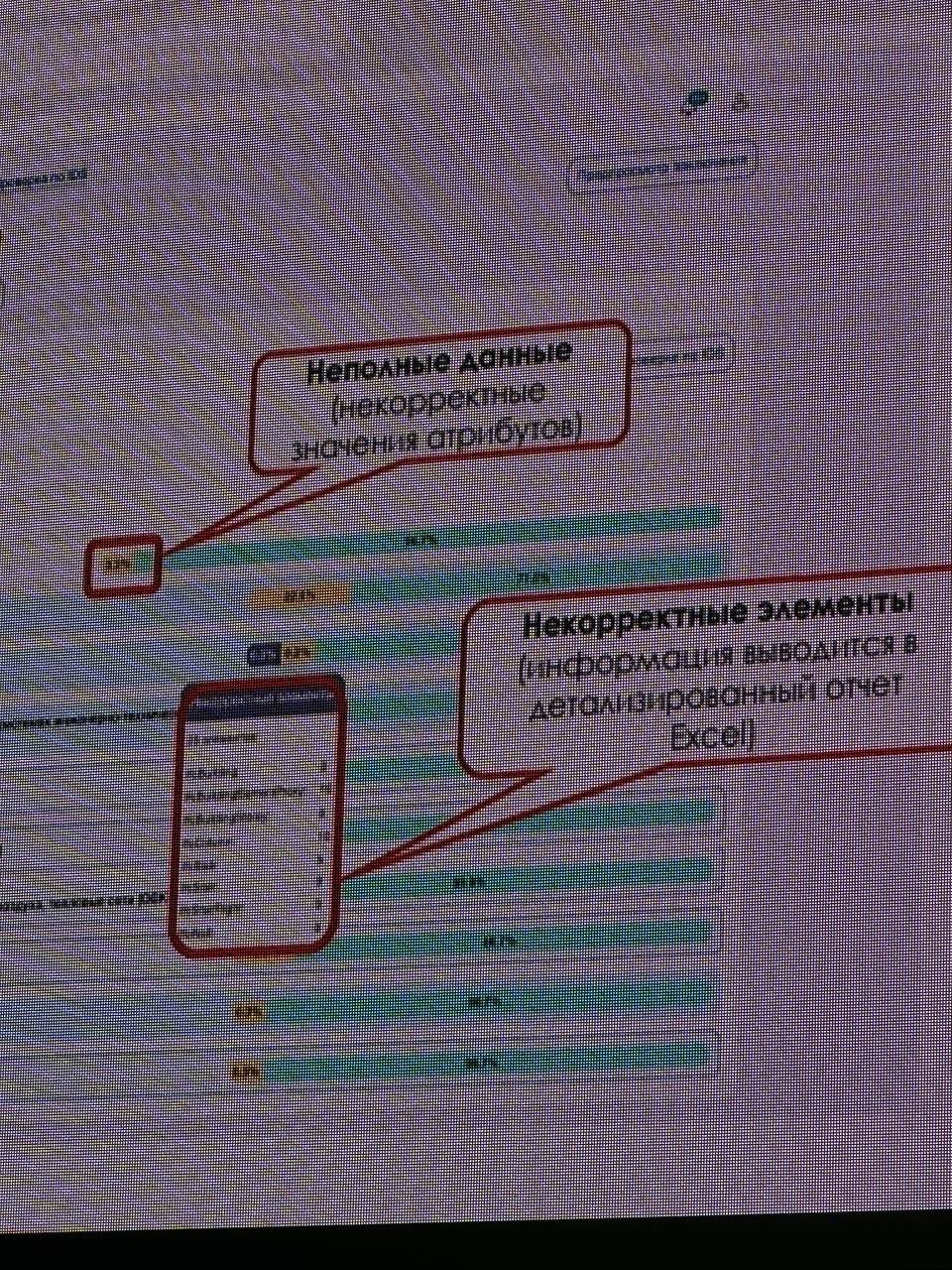

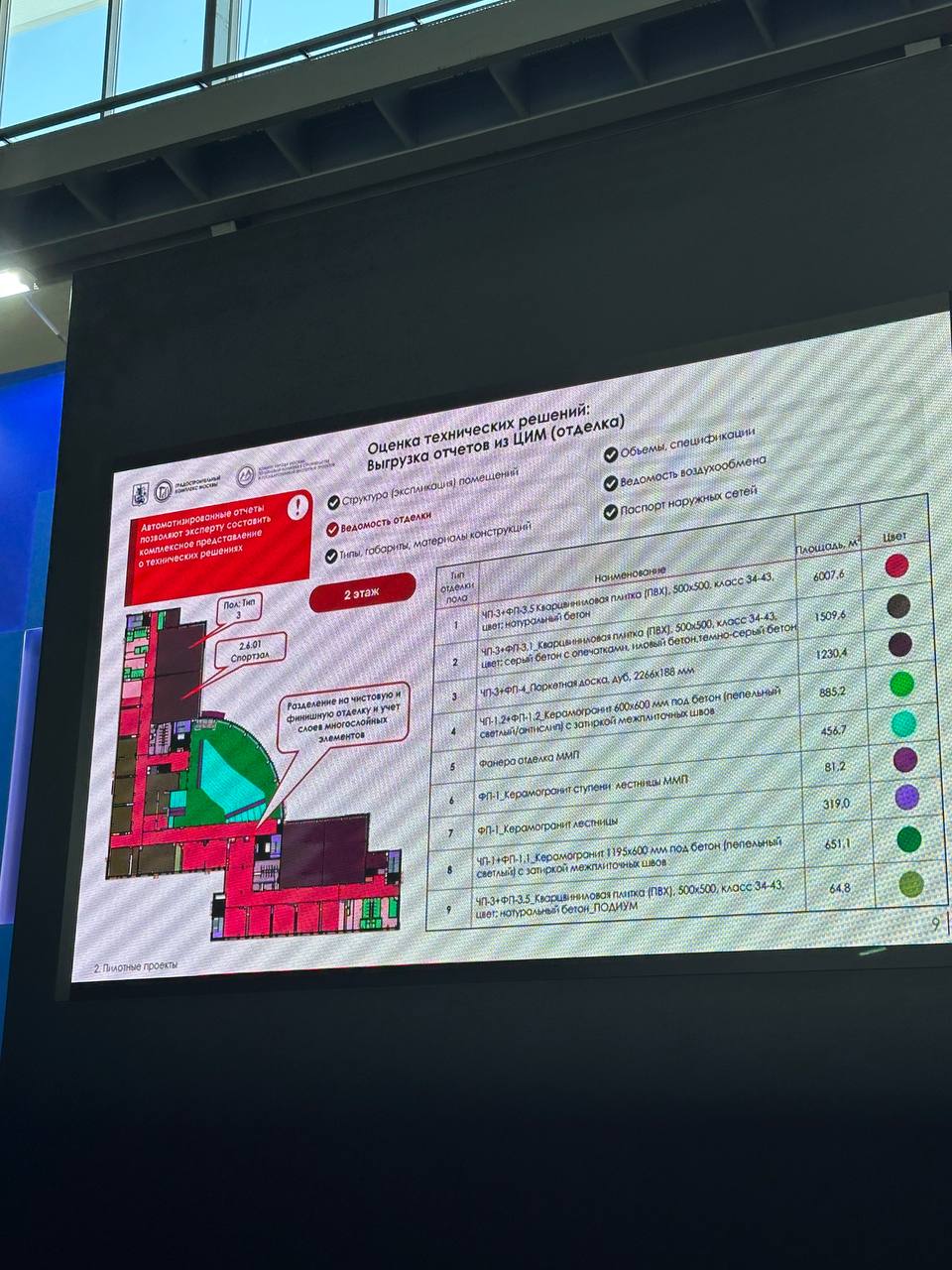

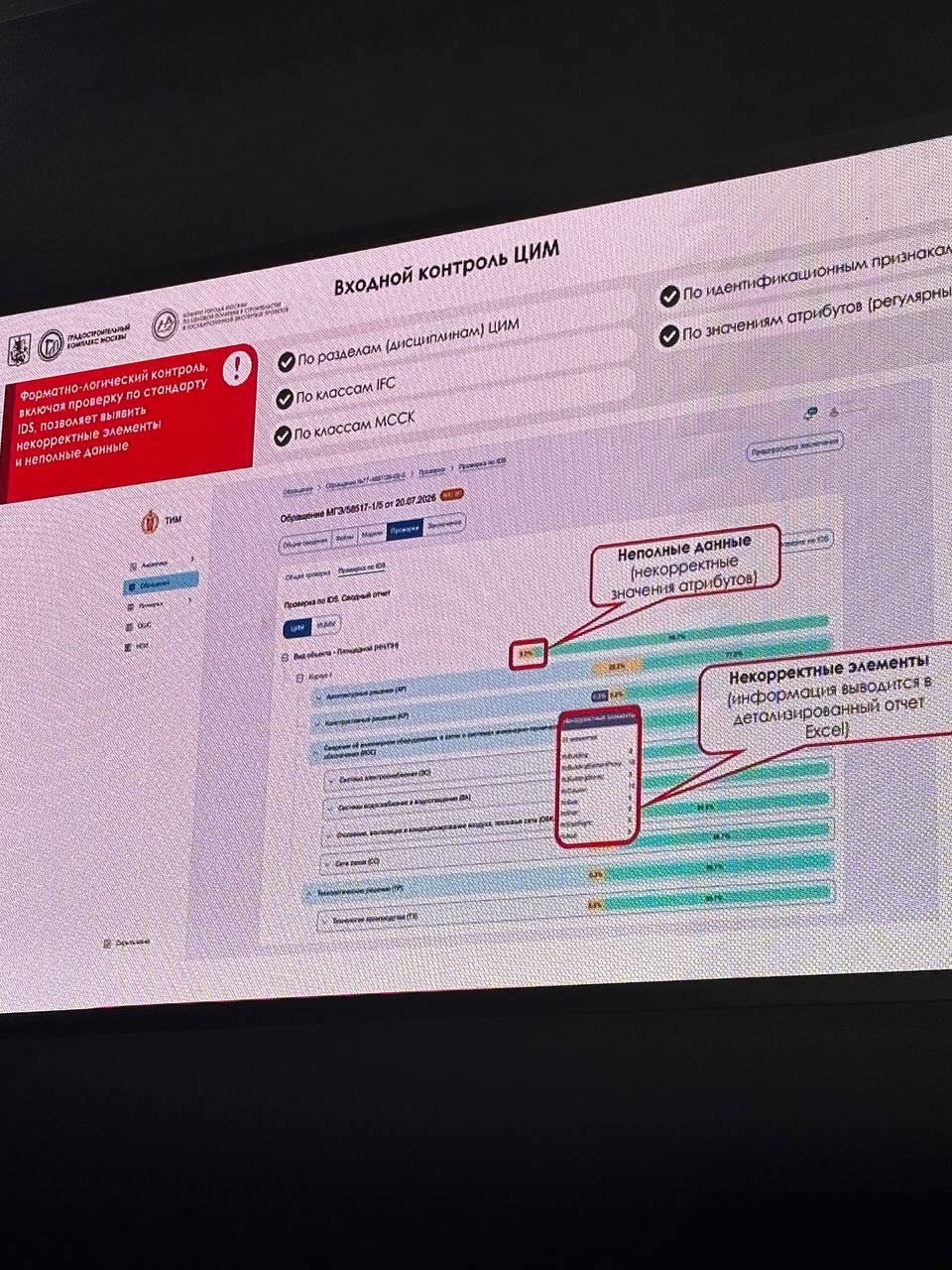

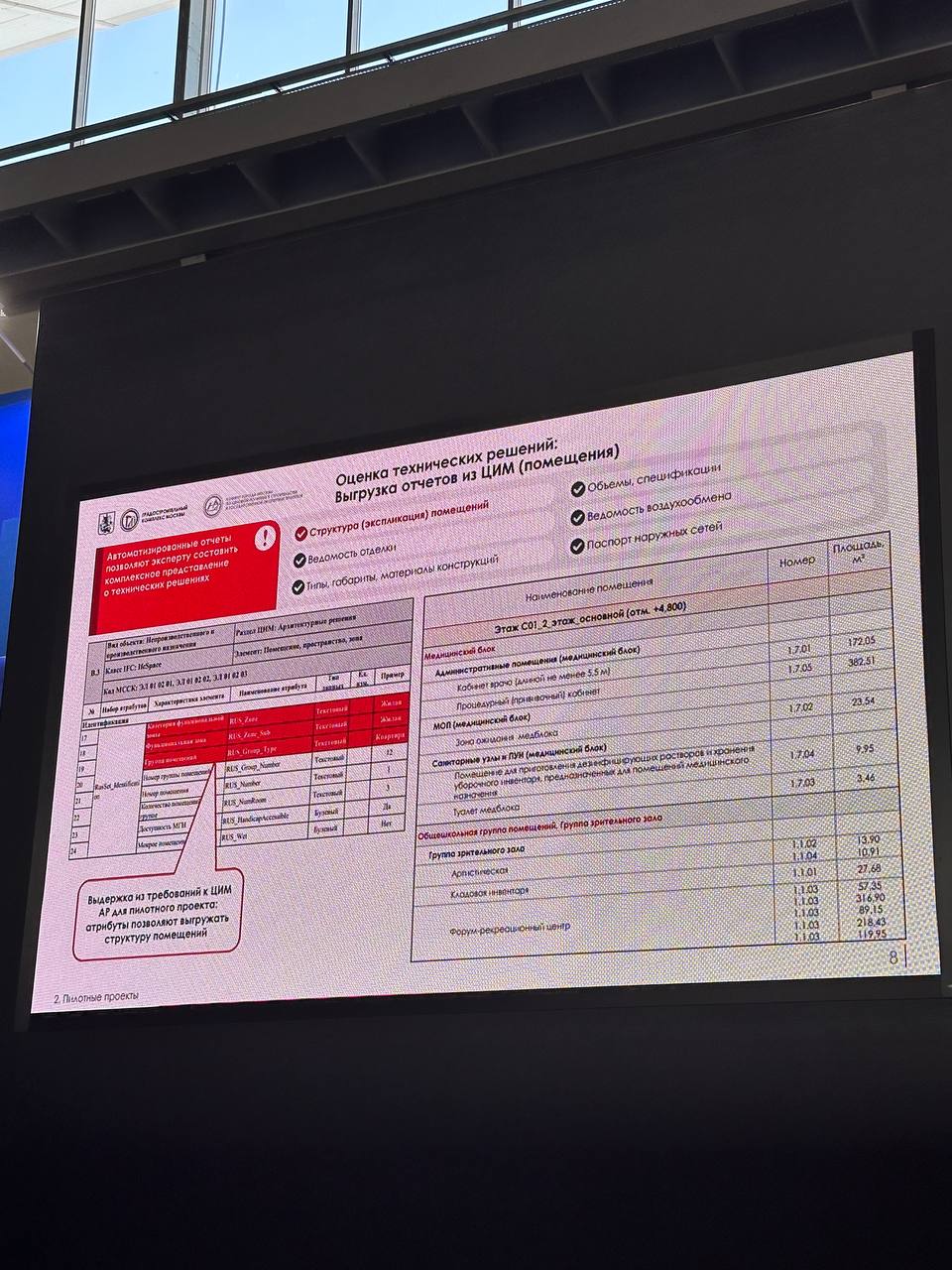

Сервис МГЭ формирует в табличном виде следующие данным:
— экспликация помещений
— подсчет объемов материалов
— проверка габаритов конструкций
— ведомость воздухообмена
— паспорт наружных сетей

367 0 4

Let’s manage #BIM

29 Sep, 13:27

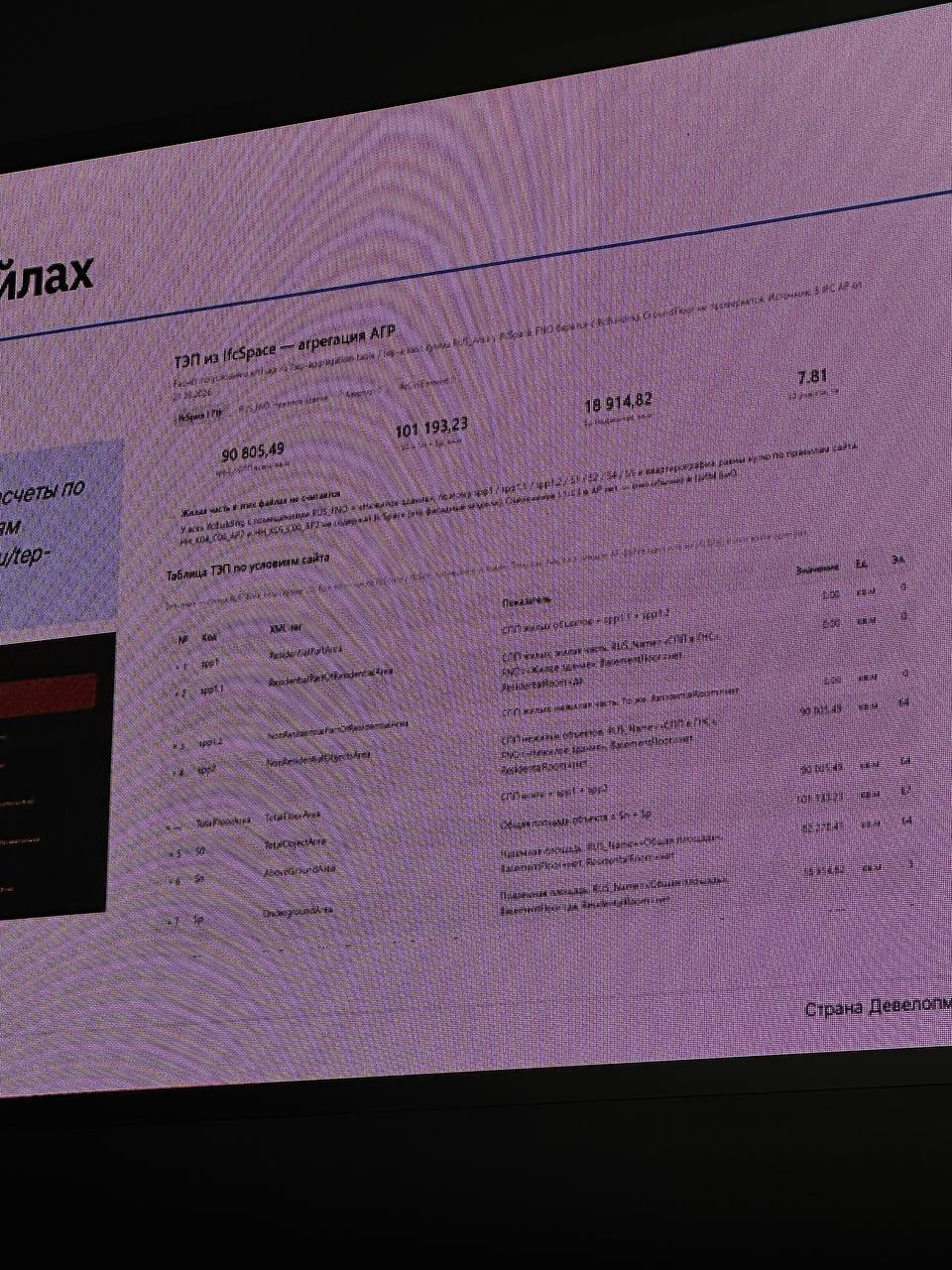

👀 Коллизии с помещениями
Решается Доп разделителями и изменяем высоту помещения(например, до низа балки)

🥲 Помещение не выгружается в IFC — легко решается скриптами

🥲 Помещение замоделировано не системным элементом - удаляем и моделируем помещением

🥺Проблемы зон

Если одна линия на доугой, то ревит зависает — нужно удалять лишнее

❤️‍🩹Поиск незамкнутых контуров

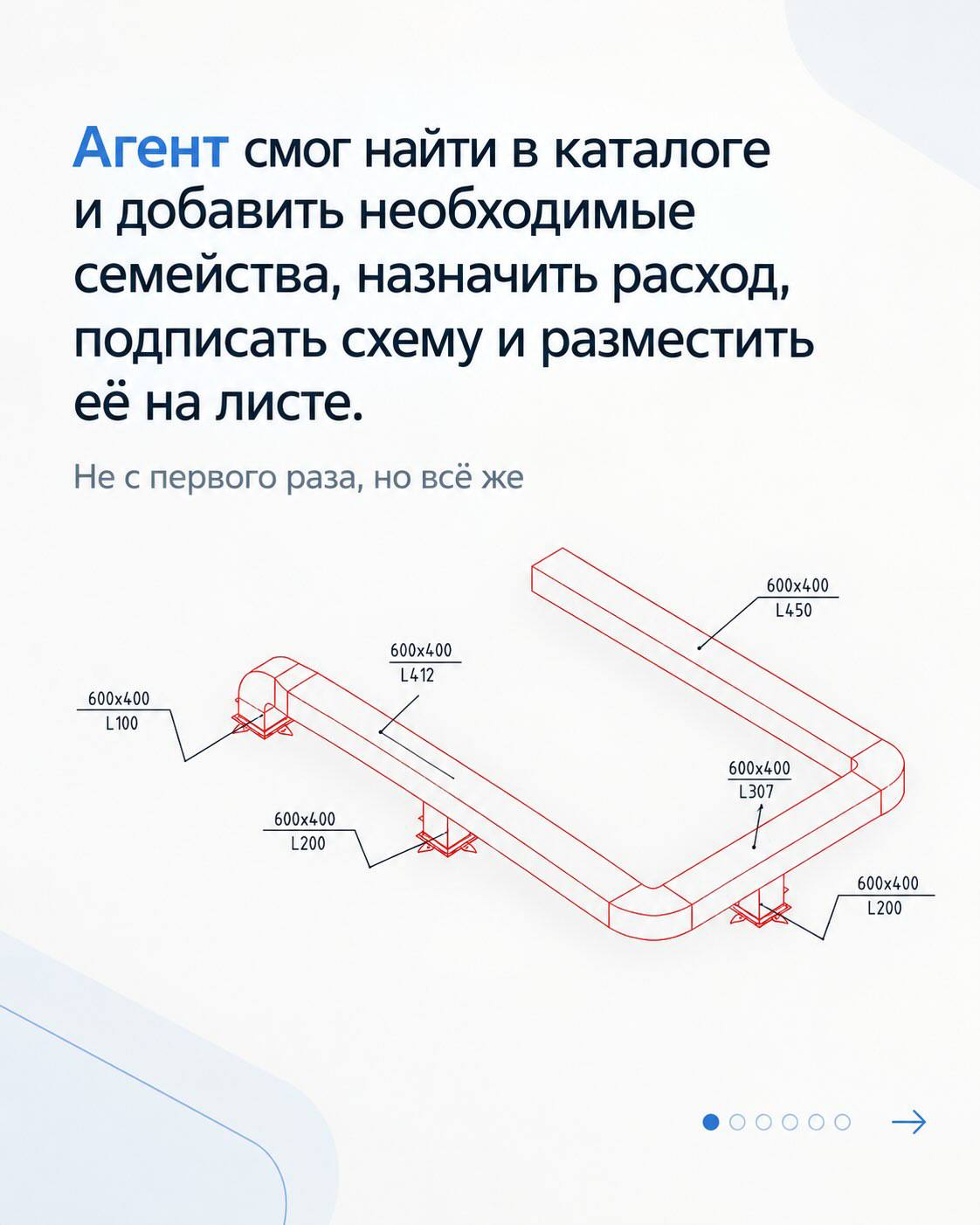

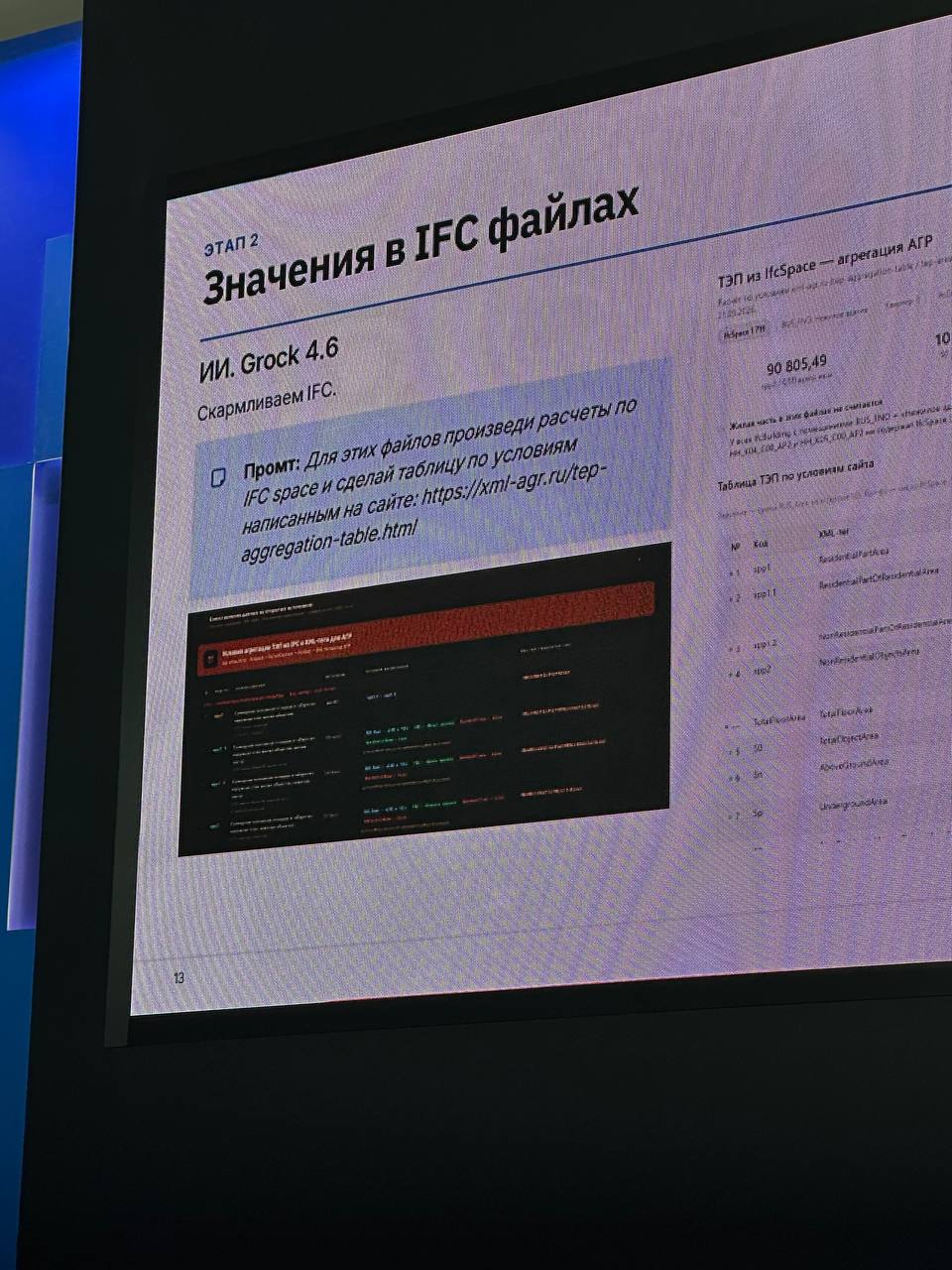

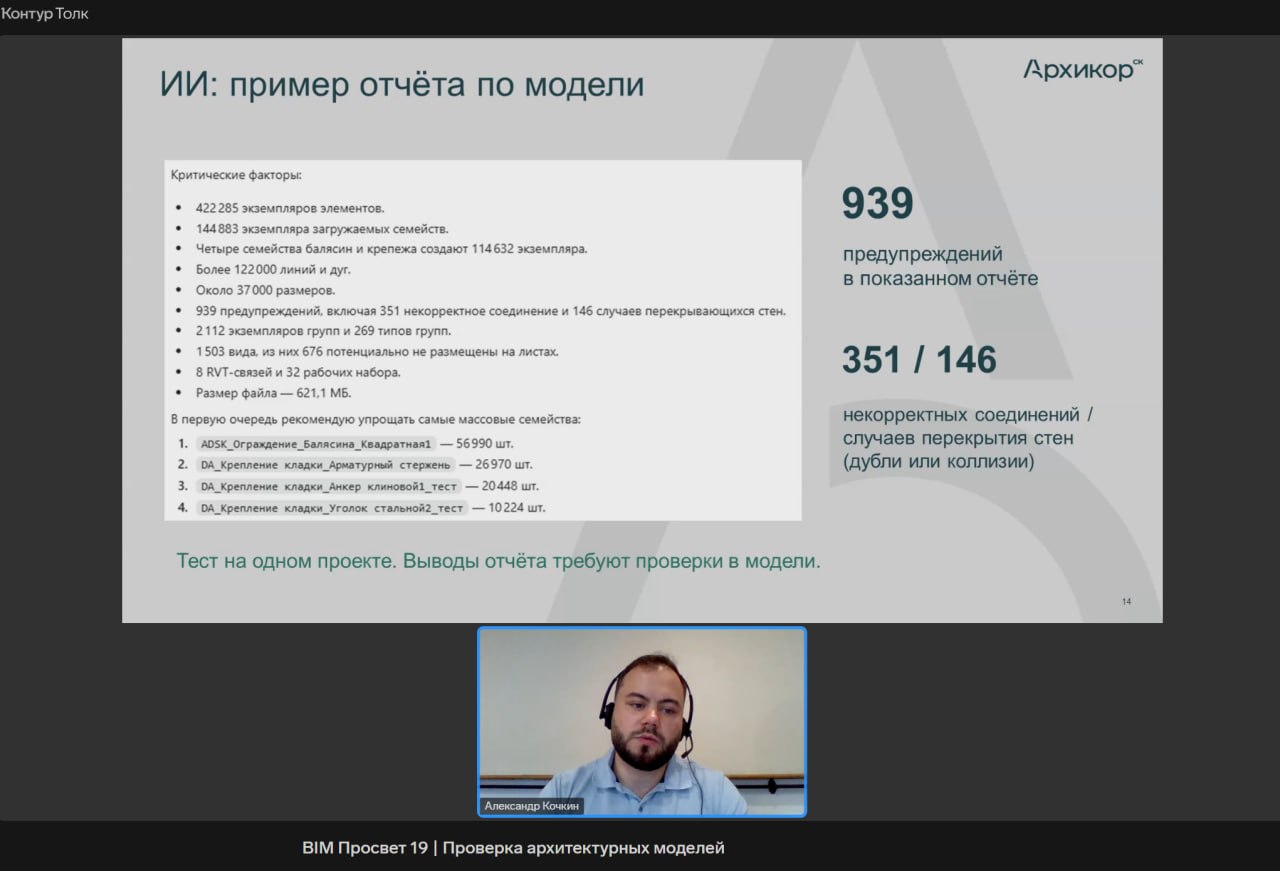

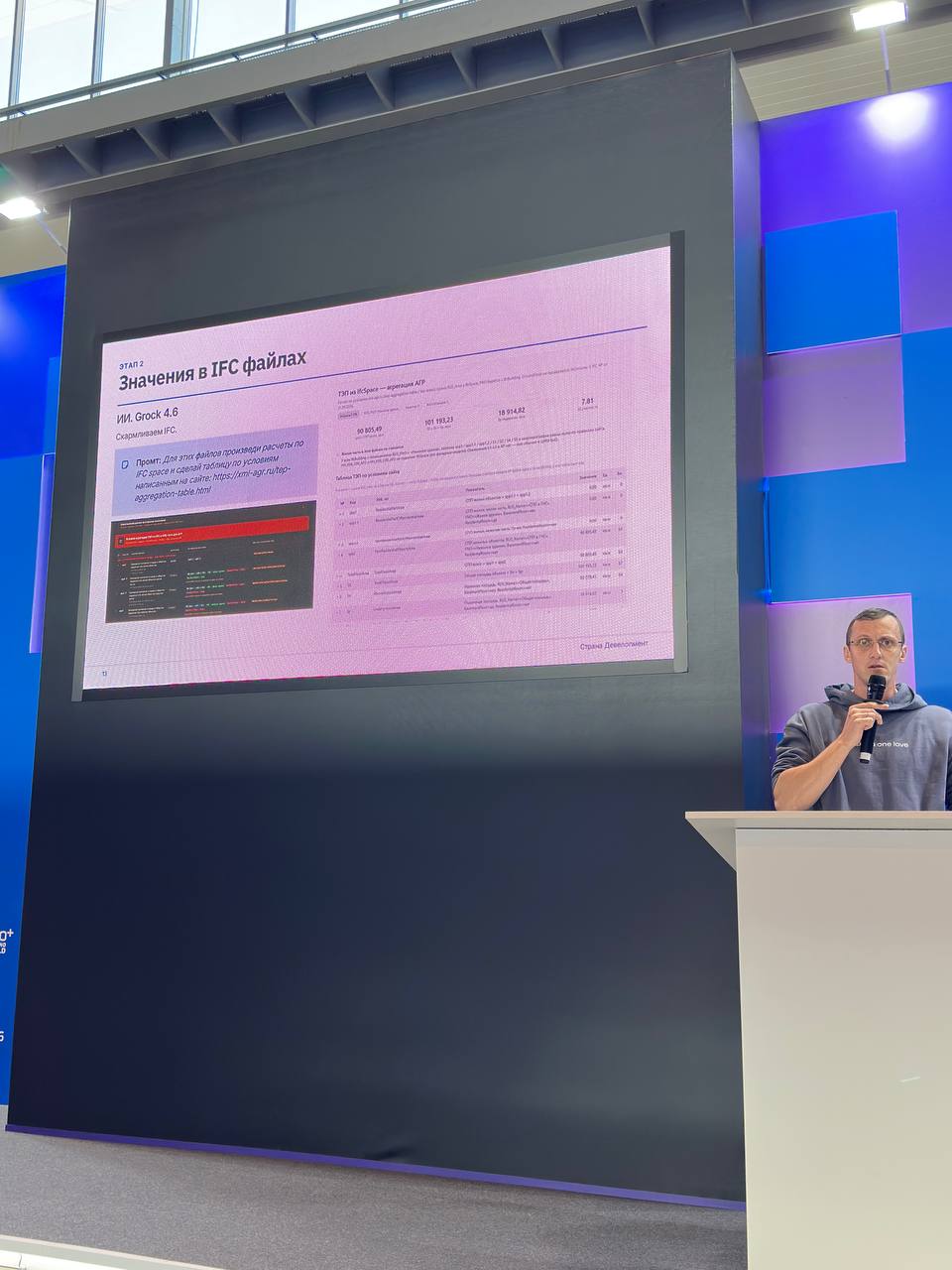

Коллеги берут модель и отдают ИИшке, для формирования спецификации ТЭП

И делятся своими материалами
Вау!

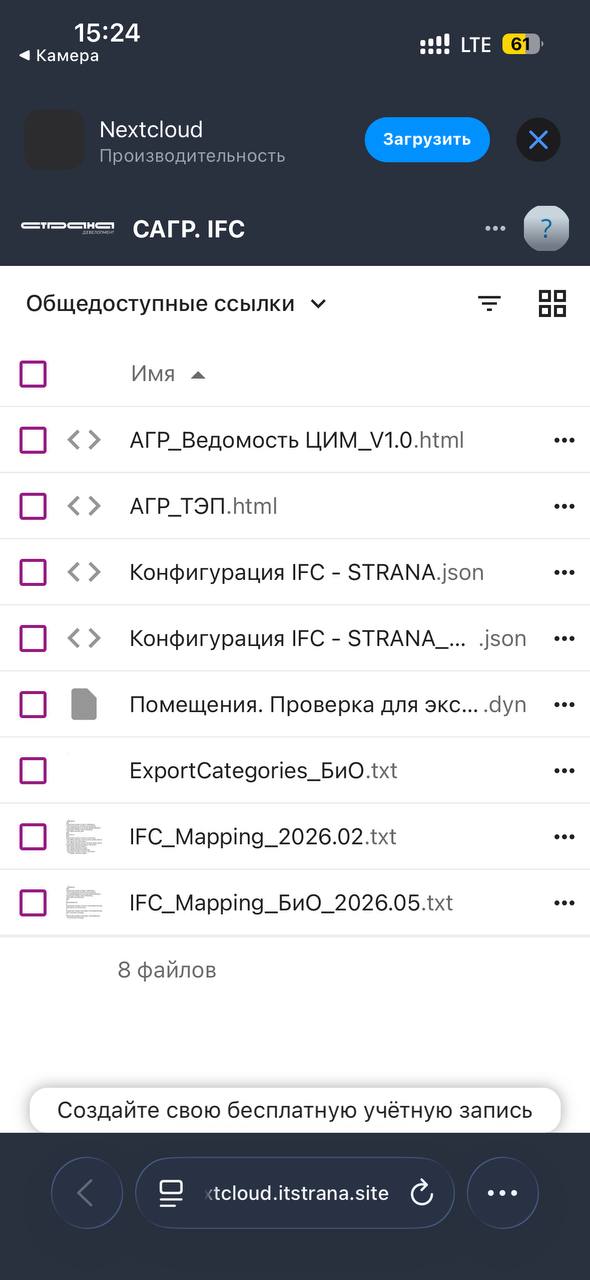

https://nextcloud.itstrana.site/s/xoPEwdwrsPFZBn5

336 0 6 2

Let’s manage #BIM

29 Sep, 13:16

Скетчапа уже не достаточно

Мы вышли на новый уровень, используя Revit
(С) АБ Дмитрий Сухов Архитектура

У коллег есть отдельное подразделение архитекторов - концептуалистов, но ВПН НПМ зачастую выполняют подрядчики, а вот компетенции IFC, на взгляд коллег, могут войти в должностные обязанности архитекторов

327 0 2 1

Let’s manage #BIM

29 Sep, 13:11

Для девелопера важно: время, качество и скорость внесения корректировок

Галс поделился негативным опытом взаимодействия по задачам АГР c подрядчиками, поэтому начал расширять внутренний штат

Между строк услышала, чтобы BIM-модель соответствовала чертежам 👀

А вы говорите, что работу не найти. Правда нужны компетенции ВПН, НПМ. IFC уже становится тривиальной работой

355 0 6 9 3

Let’s manage #BIM

29 Sep, 13:02

Скорость разработки ВПН /НПМ Инпада

Было 12 недель 😱 представляете !

337 0 0 1 5

Let’s manage #BIM

29 Sep, 12:45

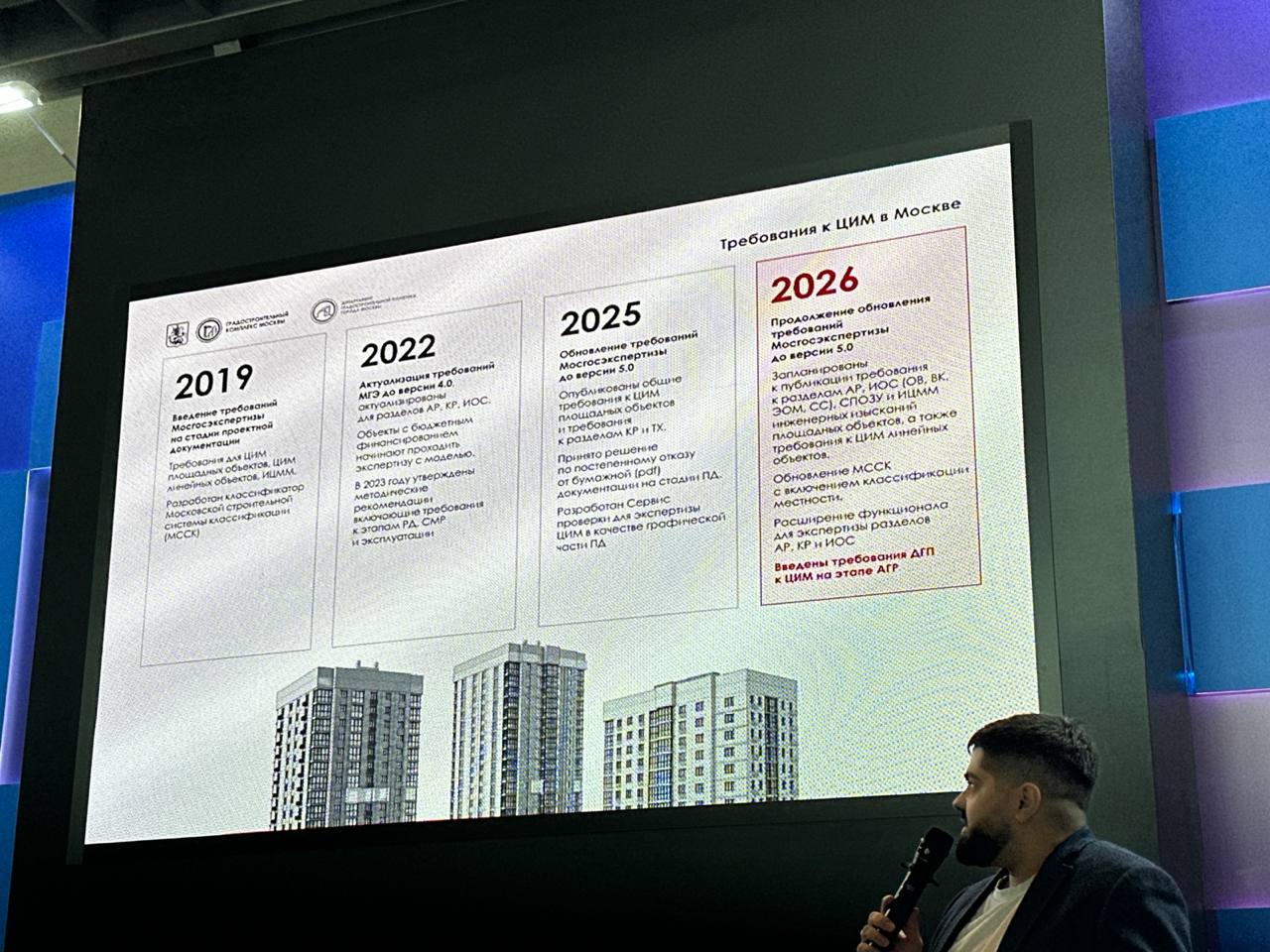

Развитие Москвы
Ждем обновление МГЭ ?)

353 0 2 1 3

Let’s manage #BIM

28 Sep, 18:24

Едешь на 100 + в Екб? 29.09-02.10

So‘rovnoma

Да, на все дни
Да, на пару дней
Нет, я в отличие от вас работаю
Хотел, но не отпустили
Первый раз слышу

32 ta ovoz

378 0 0 3

Let’s manage #BIM

28 Sep, 18:22

Потеряла 2 часа:)

Итак ничего не успеваю, даже поспать )
А тут перелет Москва - Екб и разница во времени ещё усугубили ситуацию.
Пока летела выписала пару мыслей, на которых будет строиться мой монолог о точках роста

Не удивительно, но компьютер лучше работает чем человек

У каждого свой бим:

кого-то устраивает обратный Бим
кто-то делает модель, но считает в эксель или кто-то продолжает также криво работать, но уже игнорируя предупреждения, зависимости, привязки

а кто-то моделирует зоны для расчета ТЭП и без требований заказчика, а для себя

Как я начала вайбкодить — согласилась на заказ и ошиблась в трудозатратах в 5 или 10 😅 раз и надо было наверстывать

Завтра выступаю в 14:30 и моделирую секцию в 16:30

Секция по АГР, с участием регулятора (ДГП и МГЭ) и практиков, секцию ведет @inpad_ru

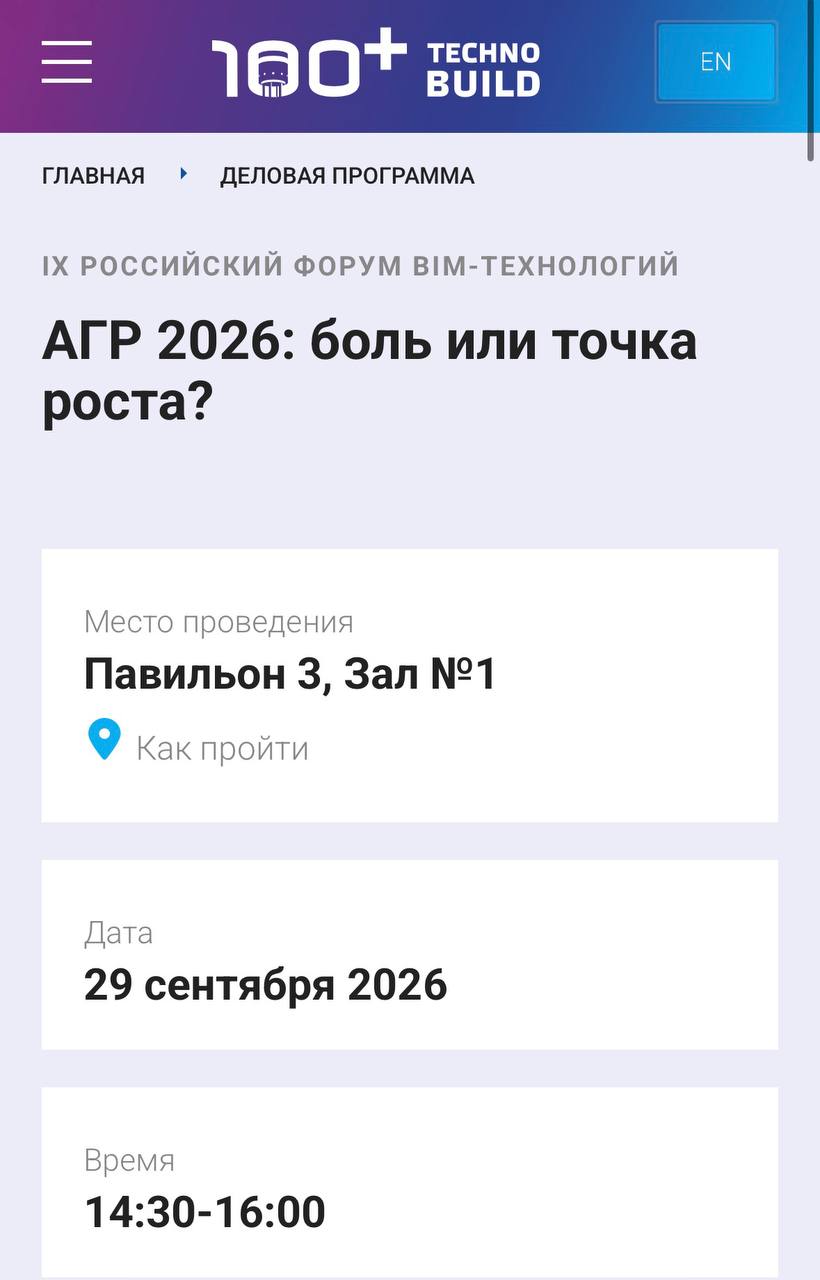

https://forum-100.ru/programma/ix-rossiyskiy-forum-bim-tehnologiy-16101147510/
