(14) Обзор энергетических технологий для необитаемых подводных аппаратов

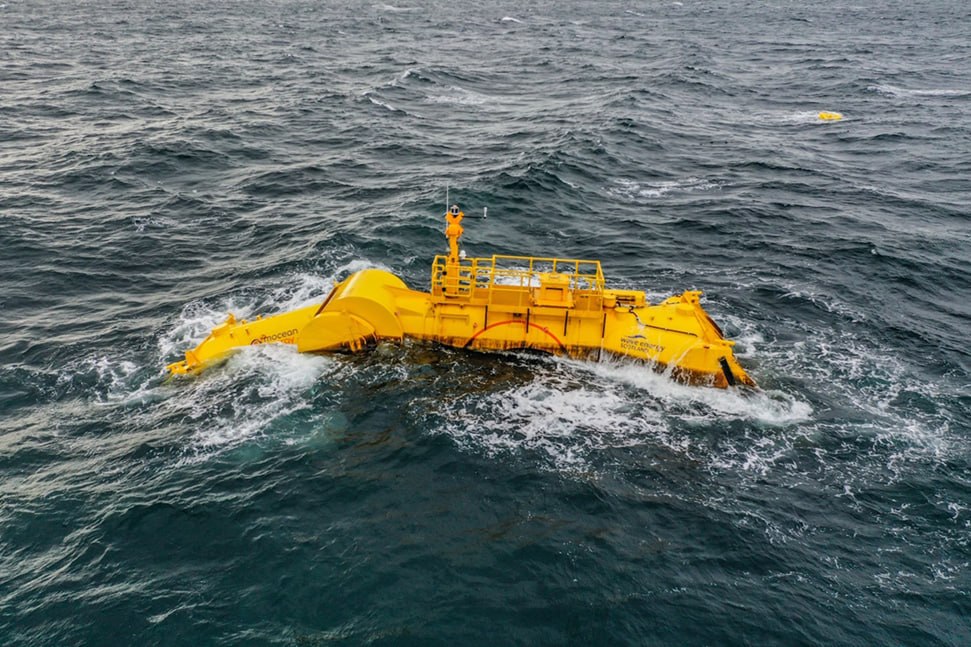

4.4. Технология сбора энергии окружающей среды

Технология сбора энергии окружающей среды направлена на использование тепловой, световой и механической энергии океана для осуществления парадигмального сдвига от «переносимой энергии» к «пополнению in situ». Хотя теоретически она обеспечивает бесконечную автономность, прерывистость энерговыделения и чрезвычайно низкая удельная мощность ограничивают её возможность использования в качестве основного источника движения [16,38].

Тепловые двигатели плавучести на основе фазопереходных материалов могут извлекать энергию из перепадов температур (около 24,2 кДж за цикл), однако строгие модели энергетического баланса выявляют жёсткие критические условия: глубина погружения должна превышать 900 м, а скорость должна строго контролироваться [39,40,41]. Это означает, что для сбора энергии аппарат должен быть привязан к определённым медленным глубоководным профилям, теряя тем самым способность выполнять быстрые манёвренные миссии [42,43,44].

Для сбора солнечной энергии ранние конструкции типа «летающее крыло» увеличивали площадь приёма света, но серьёзно ухудшали гидродинамическую форму, увеличивая сопротивление движению [45].

Развитие гибкой электроники предлагает смягчающее решение этого противоречия; гибкие аморфные кремниевые элементы, способные к конформной интеграции с обтекаемыми прочными корпусами и обладающие лучшей спектральной характеристикой под водой, стали новым направлением развития [46]. Однако, ограниченные пространственно-временной случайностью солнечного света и волн, такие технологии больше подходят в качестве вспомогательных источников энергии для распределённых сенсорных сетей или источников питания «подводных стыковочных станций», а не как основное питание для АНПА.

Технология сбора энергии окружающей среды - это не просто дополнение к энергии, но и инновация в режимах эксплуатации. Её преимущество заключается в теоретической «бесконечной автономности» и возможности пополнения in situ, полностью освобождая от поддержки материнского судна. Однако, ограниченные пространственно-временной неоднородностью морской среды, её узкие места заключаются в прерывистости энерговыделения и чрезвычайно низкой удельной мощности (обычно только ваттного уровня), а длительное развёртывание сталкивается с серьёзными проблемами биообрастания.

Будущее направление развития - не замена основного источника питания, а роль самоподдерживающегося источника энергии для распределённых сенсорных сетей или подводных базовых станций резидента, который способен обеспечивать долгосрочное электроснабжение маломощных узлов за счёт взаимодополнения различных видов энергии (например, ОТЭС + солнечная) [17,47]. (..)

(12) Обзор энергетических технологий для необитаемых подводных аппаратов

4.3. Теплоэнергетические и ядерные технологии

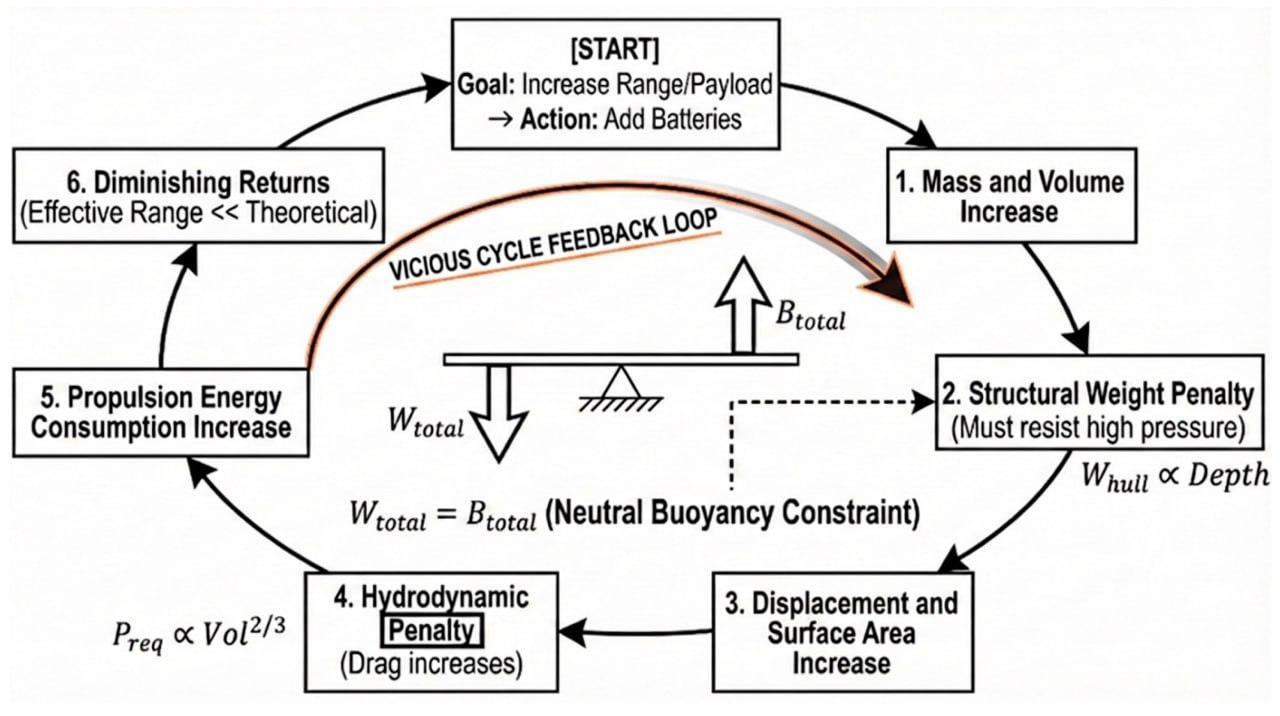

По мере развития АНПА в сторону больших размеров и более высоких скоростей потребность в мощности возрастает экспоненциально. Расчёты Zhao и др. показывают, что при достижении АНПА скорости 32 узла потребность в мощности составляет 1,11 × 10⁵ Вт.

Традиционные электрохимические накопители энергии всё чаще не могут удовлетворять потребностям в мощности таких стратегических платформ, что стимулирует технологическую эволюцию в сторону теплоэнергетики и ядерной энергетики, что одновременно привносит проблемы значительных акустических сигнатур и проблемы ограничений в объёме [14].

Для повышения эффективности преобразования энергии воздухонезависимые энергетические установки переходят от простого движения к парадигме «полигенерации».

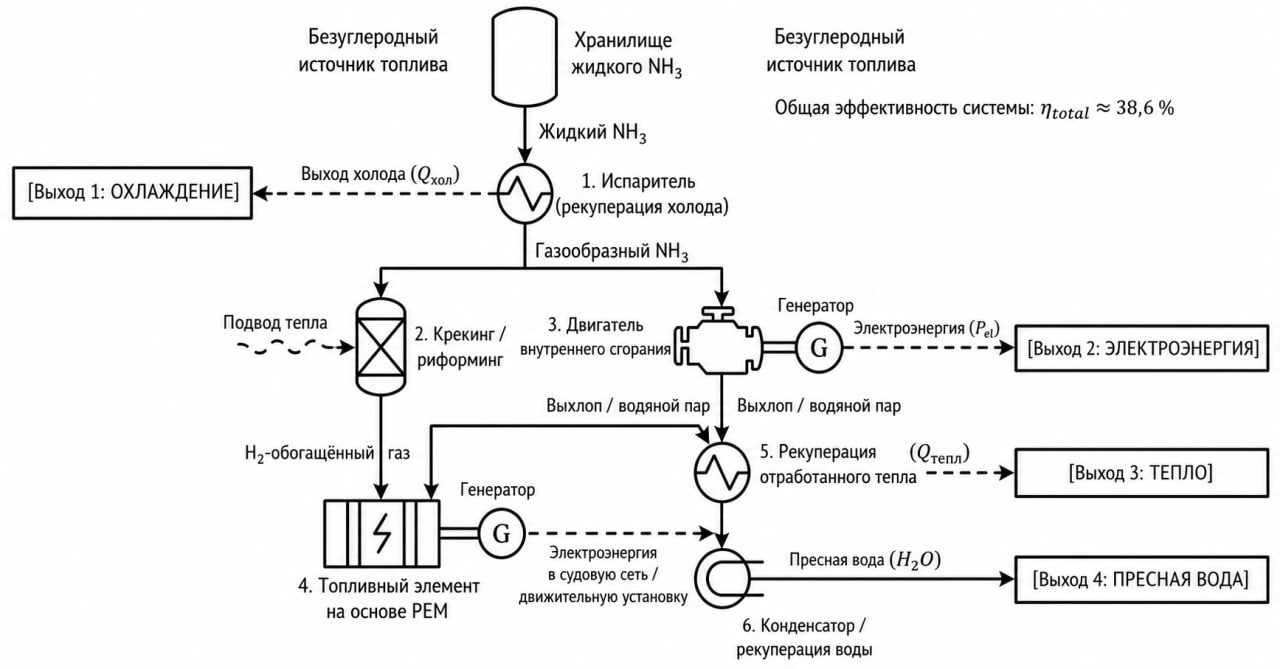

На рисунке 4 (см. ниже), представлена безуглеродная полигенерационная система на жидком аммиаке, которая интегрирует рекуперацию холода, крекинг и два пути генерации электроэнергии для одновременного производства холода, электроэнергии, тепла и пресной воды.

Каскадные архитектуры на основе аммиачного топлива теоретически могут обеспечить четырёхкомпонентную генерацию тепла, электроэнергии, холода и пресной воды с общей энергетической эффективностью системы до 38,58 % [37]. Однако инженерная реальность часто не соответствует теоретическим ожиданиям.

Исследования указывают, что для адаптации к ограниченному внутреннему объёму АНПА размеры камер сгорания и теплообменников должны быть значительно уменьшены, что приводит к существенному падению фактической эффективности преобразования (до всего лишь около 16–17 %, из-за неоптимальной термодинамики компактных камер сгорания и миниатюризированных теплообменников, требуемых для интеграции в АНПА) [15].

Кроме того, низкочастотный шум, генерируемый механическими движущимися частями, серьёзно нарушает акустическую скрытность платформы, ограничивая её применение в разведывательных миссиях. (..)

(11) Обзор энергетических технологий для необитаемых подводных аппаратов

4.2. Технология высокоэнергетических химических источников тока

Топливные элементы теоретически обеспечивают автономность, значительно превосходящую аккумуляторные батареи, за счёт разделения модулей энергии и мощности. Однако «бескислородная среда», характерная для подводной обстановки, заставляет систему нести с собой окислители, что делает технологии высокоплотного хранения и замкнутого цикла управления основными недостатками, ограничивающими их инженерную надёжность [33].

Ограниченное полезным объёмом, эффективное размещение или получение окислителей является первоочередной задачей. Современные исследования сосредоточены в основном на двух направлениях: высокоплотное хранение и добыча in situ [34].

🔹 Высокоплотное хранение: По сравнению с хранением в газообразном состоянии под высоким давлением, гидриды металлов несколько уступают в удельной массе, но обеспечивают высокую объёмную плотность и улучшенную безопасность при низком давлении. Они эффективно служат в качестве «функционального балласта», повышая общую эффективность системы за счёт теплового сопряжения с батареей элементов.

🔹 Добыча in situ: Технология "искусственных жабр" пытается воспроизвести биологические механизмы, используя гидрофобные мембраны для извлечения растворённого кислорода непосредственно из морской воды. К сожалению, ограниченная физическими возможностями мембранных материалов, эта технология в настоящее время может обеспечивать только энерговыделение на уровне единиц ватт. Это ограничение по потоку газа жёстко ограничивает область её применения исключительно маломощными глайдерами, не позволяя поддерживать высокоинтенсивные режимы работы крупных АНПА мощностью в киловатты.

В отличие от наземных открытых систем, подводные топливные элементы должны работать в "тупиковом режиме" (dead-ended) или с рециркуляцией, что порождает уникальные проблемы управления материалами. При работе в "тупиковом режиме" накопление продуктов реакции и примесей может приводить к нестабильности характеристик. Хотя введение активных насосных компонентов, таких как рециркуляция выхлопных газов, может смягчить эту проблему, это неизбежно увеличивает механическую сложность и частоту отказов системы.

Количественная оценка на основе байесовских сетей показывает, что это повышенная сложность приводит к экспоненциальному снижению надёжности системы с течением времени миссии (падая примерно до 0,8 через 100 ч из-за повышенной вероятности отказа механических вспомогательных компонентов) [35].

Таким образом, хотя топливные элементы обеспечивают превосходную автономность, их практическое применение зависит от преодоления проблем, связанных с хранением реагентов и работой в замкнутом цикле. Будущие направления развития лежат в построении гетерогенных гибридных силовых архитектур типа «топливный элемент + аккумулятор» и сосредоточении на прорывах в области высокоплотных твердофазных технологий хранения, таких как гидриды металлов, а также адаптивных стратегий водно-теплового управления в замкнутых условиях [11,36]. (..)

(10) 4.1. Технология электрохимического накопления энергии

Литий-ионные аккумуляторы благодаря своим преимуществам в виде отработанной цепочки поставок доминируют в современной подводной энергетике. Однако глубоководные условия высокого давления и низких температур создают серьёзные проблемы для их «макроскопической герметизирующей архитектуры» и «микроскопических механо-электрохимических механизмов сопряжения», вынуждая смещать технические направления от систем с внешним прочным корпусом к системам с внутренней безопасностью [31].

В коммерческих АНПА преимущественно используются замкнутые системы для мелководных применений. Однако для глубоководных миссий, превышающих критический порог в 2000 м, нелинейные потери веса делают жёсткие корпуса неэффективными. Следовательно, исследования смещаются в сторону архитектур с компенсацией давления (например, корпусов, заполненных диэлектрической жидкостью). Как отмечают Li и др., применение такой конструкции, устойчивой к давлению, позволяет снизить системный вес примерно на 18,3 % на глубине 6000 м по сравнению с жёсткими корпусами. Хотя это эффективно смягчает эффект усиления веса, это порождает новые проблемы с гидродинамической эффективностью, поскольку высоковязкое изолирующее масло значительно увеличивает вязкостное сопротивление внутренних движущихся частей.

В то время как системы с компенсацией давления решают макроскопическую проблему веса, прямое приложение гидростатического давления к элементу создаёт уникальные «механо-электрохимические» проблемы. Существующие исследования на основе спектроскопии электрохимического импеданса in situ показывают, что хотя высокое давление изначально может усиливать кинетику диффузии лития, непрерывное воздействие высокого давления со временем превращается в деструктивный фактор при длительных циклах. Это приводит к необратимой деградации ёмкости и нелинейному росту внутреннего сопротивления. Эти потери производительности обусловлены сложными механизмами микроскопического сопряжения, включающими в первую очередь разрушение частиц активного материала и разделительных свойств сепаратора.

Кроме того, глубоководный температурный режим (

(8) Обзор энергетических технологий для необитаемых подводных аппаратов

2.3. Характеристики источников питания

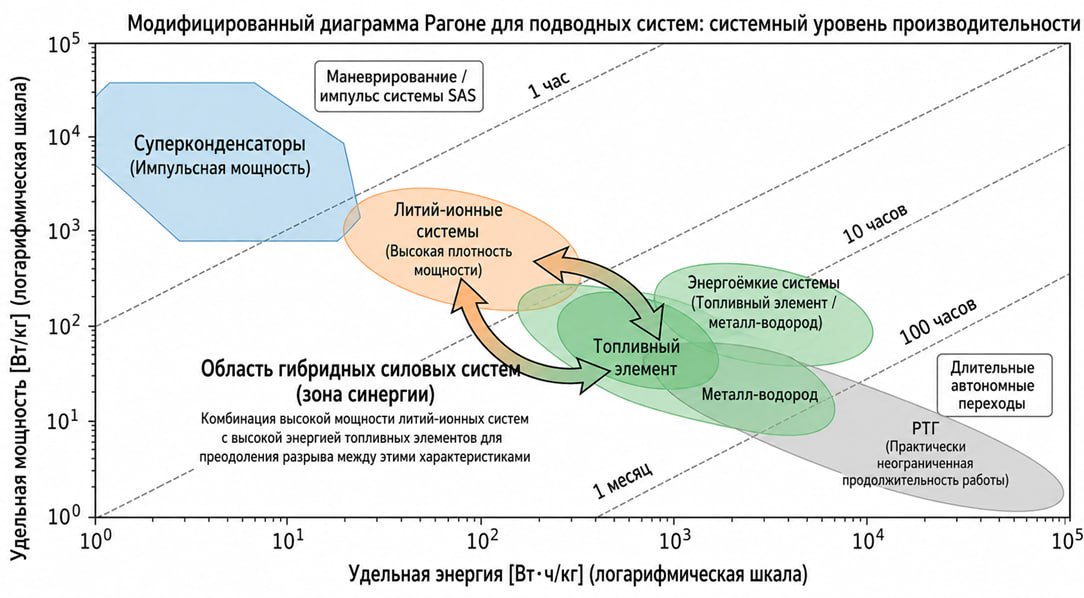

Ограниченные нелинейным сопряжением гидродинамического сопротивления и грузоподъёмности, источники питания одного типа зачастую не могут одновременно удовлетворять двум тактическим показателям АНПА - большой автономности (высокая потребность в энергии) и высокой манёвренности (высокая потребность в мощности). Поэтому, основываясь на характеристиках диаграммы Рагона (см. следующий пост), можно поделить источники энергии на энергоёмкие и мощностные типы. Кроме того, в основе проектирования гибридных энергетических систем должно лежать разумное разделение и согласование.

Энергоёмкие источники характеризуются прежде всего высокой удельной энергией и нацелены на поддержку длительных подводных крейсерских миссий и несение базовой нагрузки системы. Типичными представителями таких источников являются топливные элементы и металло-водные батареи (например, алюминий-водные и магний-водные системы) [12,28]. Топливные элементы за счёт использования высокоплотных химических топлив теоретически обеспечивают автономность, значительно превосходящую аккумуляторные батареи; металло-водные батареи используют морскую воду в качестве окислителя, что значительно снижает массу, переносимую системой. Однако такие источники питания как правило отличает медленная динамическая реакция и ограниченная пиковая выходная мощность, что затрудняет их работу при кратковременных колебаниях нагрузки [29].

Напротив, мощностные источники характеризуются высокой удельной мощностью и быстрой динамической реакцией и используются для покрытия пиковых нагрузок при запуске, разгоне, связи и гидролокационном зондировании. Литий-ионные батареи (особенно мягкие полимерные литиевые батареи) и суперконденсаторы являются типичными представителями таких источников [9]. Хотя из-за механизма интеркаляционных реакций удельная энергия литиевых батарей имеет физические ограничения, их отработанная технология и высокие скорости заряда/разряда делают их незаменимыми буферными источниками питания для АНПА при работе в сложных эксплуатационных режимах [30]. Путём разумного объединения двух типов источников в системной архитектуре можно максимизировать комплексную эффективность системы, минимизируя при этом недостатки каждой из составляющих. (..)

(6) Обзор энергетических технологий для необитаемых подводных аппаратов

Поэтому при оценке эффективности подводных энергетических систем нельзя рассматривать лишь удельную энергию (Вт·ч/кг) на уровне ячеек, но необходимо вводить показатель «системной удельной энергии». Этот показатель охватывает общий вес и объём ячеек, систему управления батареей (СУБ), герметичную конструкцию корпуса и необходимые материалы для компенсации плавучести. Исследования показывают, что с увеличением глубины доля веса герметичной конструкции возрастает экспоненциально, в результате чего системная удельная энергия оказывается значительно ниже значения на уровне ячеек [22].

Кроме того, глубоководная среда представляет термодинамическое противоречие «снаружи экстремальный холод, внутри накопление тепла». Температура окружающей среды 0–4 °C замедляет кинетику электрохимических реакций и увеличивает внутреннее сопротивление; и наоборот, во время высокомощных миссий внутреннее теплоизолированное пространство сталкивается с риском накопления тепла. Поэтому комплексная оценочная система должна также учитывать коэффициенты сохранения ёмкости и эффективность отдачи мощности в сложных термодинамических условиях [23].

2.2. Классификация системной архитектуры

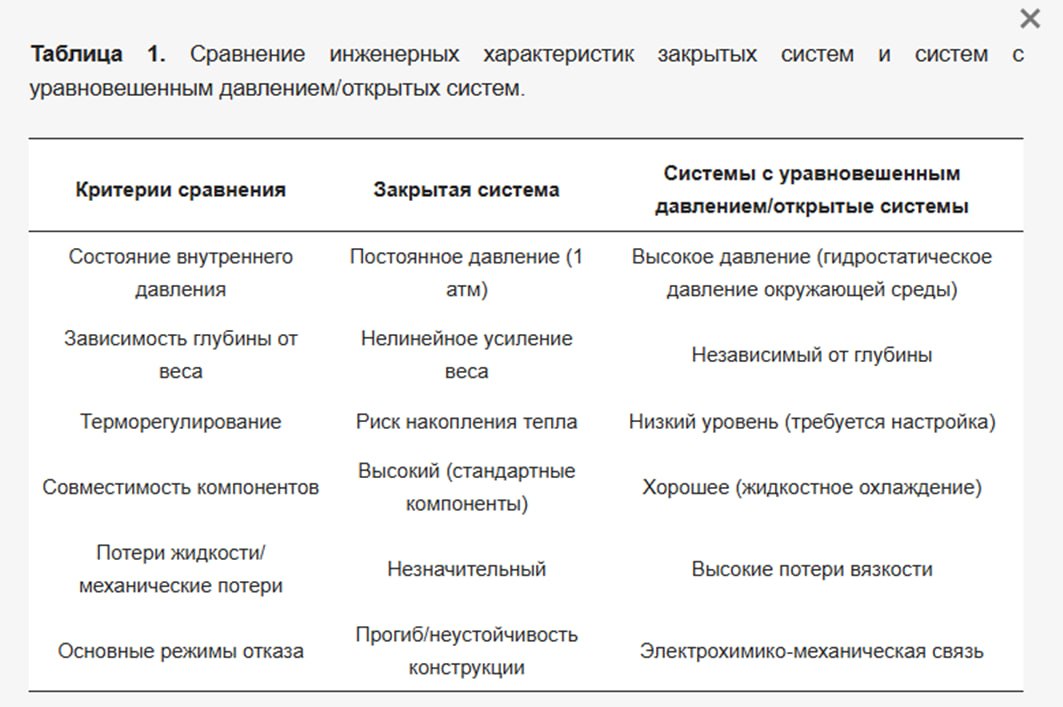

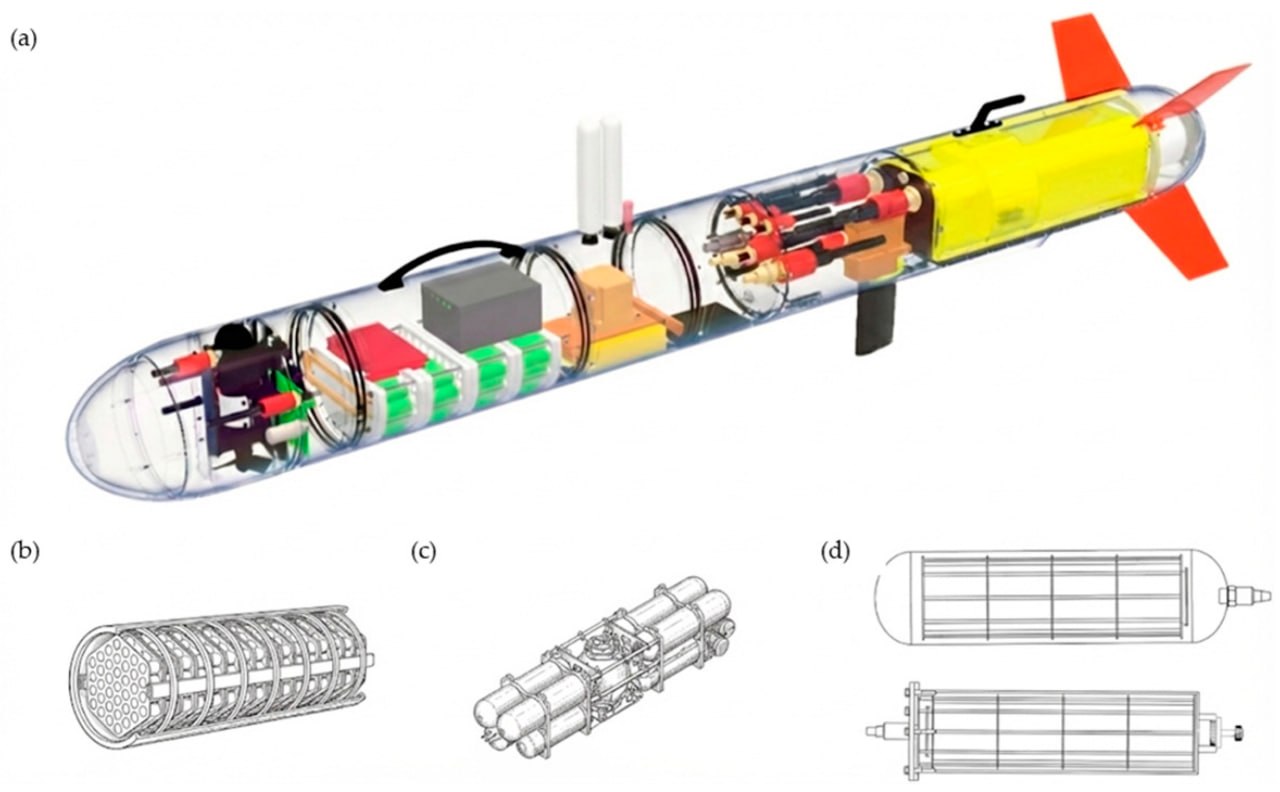

Основываясь на стратегиях адаптации к глубоководному высокому гидростатическому давлению, инженерные архитектуры подводных энергетических систем в основном делятся на две категории: замкнутые системы и системы с компенсацией давления / открытые системы.

Замкнутые системы представляют собой энергетические устройства, заключённые в жёсткий прочный корпус и работающие в относительно независимой среде с атмосферным давлением (1 атм). Техническая особенность этой архитектуры заключается в способности обеспечить стандартные условия работы, аналогичные наземным, для внутренних аккумуляторных ячеек и электронных компонентов, тем самым защищая их от высокого давления морской воды на глубине и от воздействия коррозионной среды.

Однако применение этой архитектуры в значительной мере ограничено уменьшением соотношения водоизмещения к весу на экстремальных глубинах. Исследования определяют 2000 м как критический порог. Когда глубина превышает это значение, толщина стенки прочного корпуса должна значительно увеличиваться для противостояния гидростатическому давлению, в результате чего вес конструкции занимает доминирующую долю системы. Это приводит к резкому снижению полезной грузоподъёмности и системной удельной энергии. Кроме того, как показано в таблице 1, для систем, требующих выброса продуктов реакции, таких как топливные элементы, замкнутая архитектура требует решения проблемы хранения образующейся воды в ограниченном пространстве корпуса, что увеличивает механическую сложность [24].
