Чем больше разбираюсь с функционалом PikTools, тем больше меня впечатляет уровень интеграции и качество проработки поддерживающей экосистемы. Высокий уровень интеграции для меня означает, что команда BIMTeam не просто строит свою систему на автокадовском ядре (это путь, по которому часто идут другие разработчики, иногда сильно дублируя имеющийся в Civil 3D функционал), а грамотно использует именно сущности Civil 3D и, следовательно, их возможности.

Объясню чуть подробнее про поддерживающую экосистему, потому что это не такая уж очевидная вещь.

Civil 3D в своей базовой поставке вообще ни у кого не полетит. Мощный, функциональный, гибкий, но пока не настроишь под свои задачи, весь этот потенциал останется в режиме ожидания и не даст ожидаемый результат. Я бы сказала, что сам по себе софт — это примерно 20–30% всей системы, остальные 70–80% — это та самая поддерживающая инфраструктура, которая определяет, насколько быстро работает проектировщик, насколько одинаковыми получаются проекты и сколько ручной работы остаётся инженеру.

Комплект поставки PikTools Генплан — это не только сами функциональные модули, но ещё и большой набор вспомогательных файлов и библиотек, которые работают вместе с командами и утилитами. Сегодня расскажу, что вы получаете в комплекте.

Шаблоны DWT
Это первый уровень из всей экосистемы Civil 3D, наверное, он самый явный. Первое, с чем начинает работу любой пользователь. Здесь живут единицы измерения, правила округления, слои, стили объектов, стили подписей, стили таблиц, правила именования, настройки отображения. Хороший корпоративный шаблон может весить десятки мб, т.к. хранит огромное количество знаний и регламентов организации, выраженные в настройках чертежа.

В поставке PikTools Генплан идёт 7 DWT шаблонов, 3 из которых по разделам АД и ГП, 3 — для оформления (рамки листов по ГОСТ, типовые штампы). Плюс один чистый, только со стандартными стилями, его назначение я не знаю, но ок, пусть будет.
⚫️Автомобильные дороги.dwt
⚫️Вертикальная планировка.dwt
⚫️Горизонтальная планировка.dwt
⚫️Рамки для Концепции_1.dwt
⚫️Рамки для Концепции_2.dwt
⚫️Рамки для П и РД.dwt
⚫️Пустой.dwt

Библиотека стилей
Да, стили живут внутри dwt-шаблонов, но их можно переносить между чертежами, поэтому выделяю в отдельную сущность. Именно настройка стилей занимает больше всего времени при адаптации Civil 3D и именно стили делают огромную работу по автоматизации, они определяют:

⚫️что показать
⚫️как показать
⚫️когда показать
⚫️когда скрыть

Можно сказать, что это один из главных активов компании в плане внедрения ПО в рабочий процесс. Стили, работающие в PikTools Генплан, зашиты в шаблонах, сколько их там точно, я не считала, десятки для каждого типа объектов Civil 3D, то есть в общей сложности счёт на сотни.

Палитра ПИК Конструкции

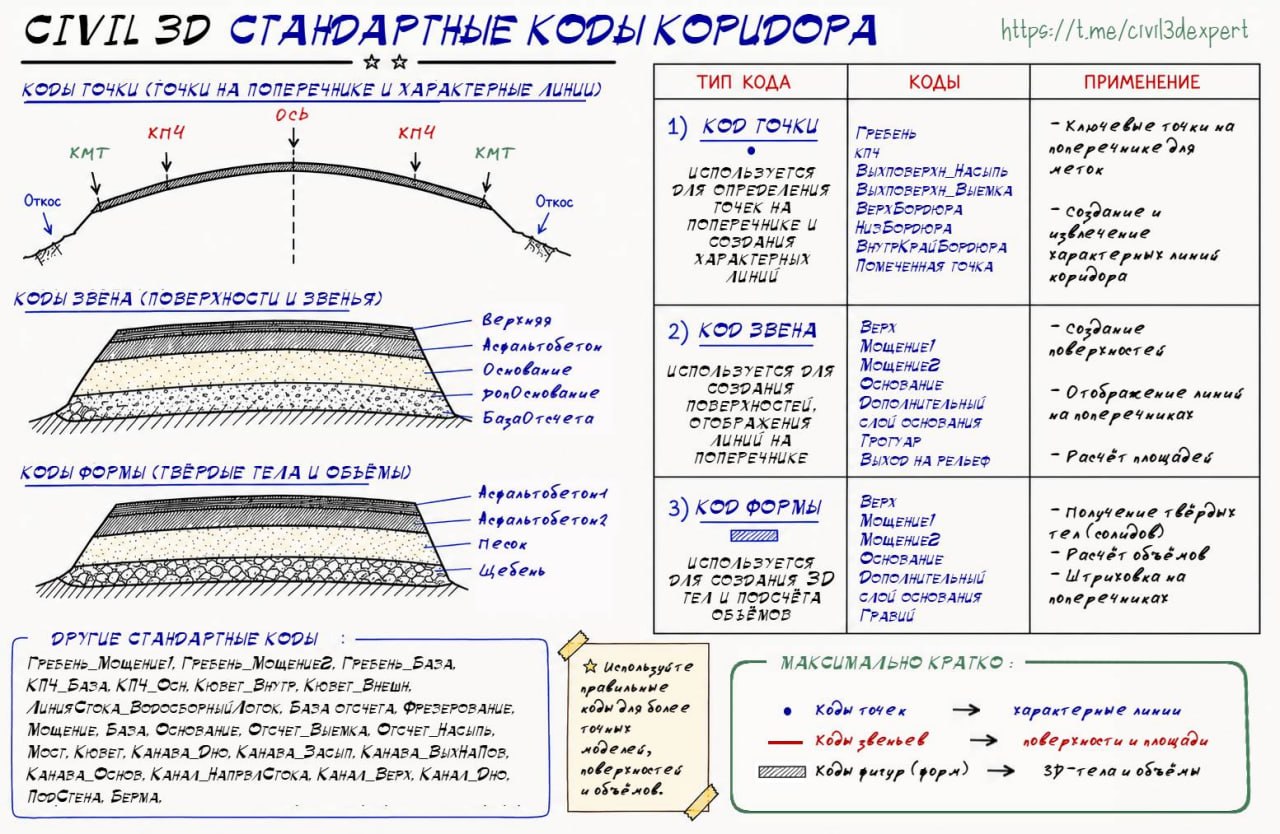

Коллекция готовых конструкций для коридоров Civil 3D: конструкции для перекрёстков “УДС” и “Двор”, конструкции с уширениями для парковок, наборы проезжих частей с бордюрами и без шириной 6 м и 4.2 м. Естественно, для задач автоматизации оформления чертежей всё это поддержано правильно настроенными стилями наборов кодов коридоров, обеспечивающими соответствие CAD-стандарту.

Библиотека элементов

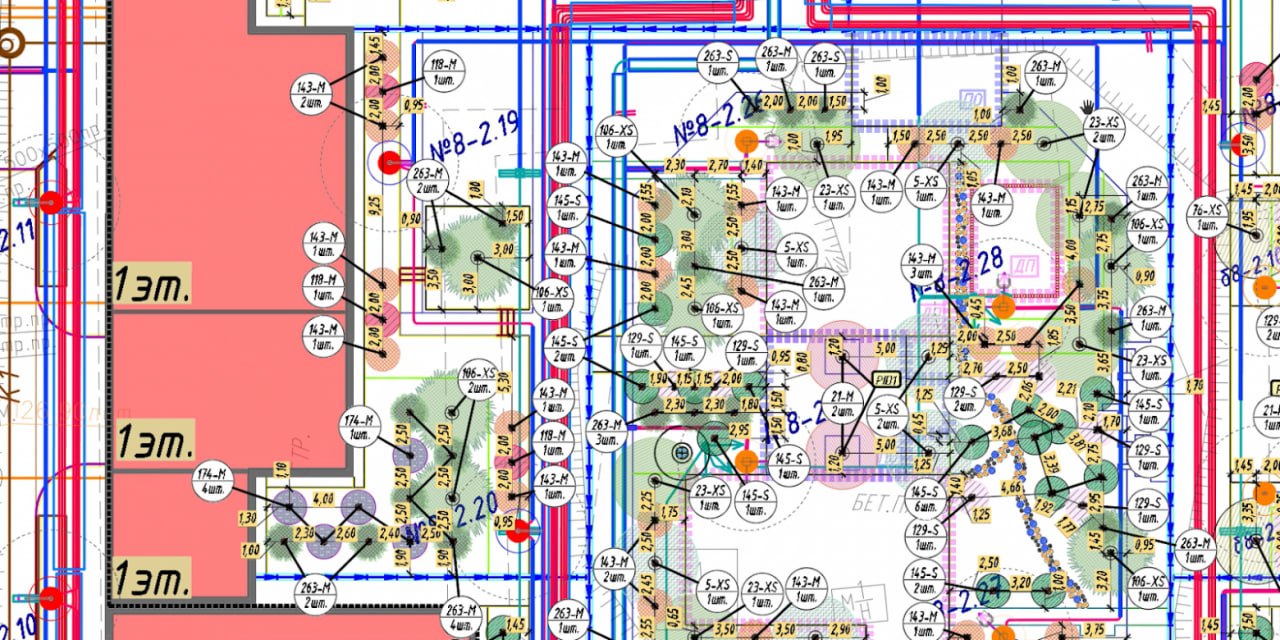

Это очень большая часть поддерживающей экосистемы для разработки генплана в Civil 3D. Управляется приложением Family Manager, про него подробнее писала здесь. Там сотни и сотни блоков деревьев, кустарников, МАФов, типов штриховок для газонов, многолетников, покрытий. Сюда же входят типовые секции ограждений, ворот, калиток, типовые границы, элементы освещения.

В общем, всё CAD-хозяйство, являющееся частью платформы, обычно собирается из разных источников и потому очень разношёрстное и управлять им трудно. Здесь же вместе с модулями PikTools Генплан пользователь получает единообразную, стандартизованную, проиндексированную библиотеку. Логика работы с ней такая: вставляешь любую графику из библиотеки (блоки, штриховки, полилинии) и она сразу вся по CAD-стандарту, со всеми параметрами и атрибутами, а команды пакета PikTools Генплан уже выполнят роль автоматизации типовых операций проектирования генпланов.

Иметь в активе такую библиотеку в связке с софтом означает возможность очень сильно разгрузить проектировщика и добиться стабильного качества моделей.

Все эти 4 уровня вместе образуют готовую рабочую среду, в которой модули, шаблоны, стили, библиотеки и типовые конструкции изначально спроектированы так, чтобы работать совместно. Обычно такая поддерживающая экосистема создаётся внутри крупных проектных организаций годами, а здесь она поставляется вместе с продуктом.

✨Запросить триал версию PikTools Генплан на 30 дней можно по ссылке

На InfraBIM.Pro вышел новый потрясающий курс — Мелиорация в Civil 3D.

Всегда кайфую, когда появляются узкоспециализированные курсы по Civil 3D. Великое преимущество этого софта в том, что сам по себе он не заточен ни под какую сферу проектирования (в этом же и его главная слабость, по мнению некоторых пользователей). Civil 3D — это большая инженерная платформа для линейных объектов. Если понимать её архитектуру, то на одной и той же технологии можно проектировать автомобильные дороги, железные дороги, инженерные сети, защитные сооружения, каналы, дамбы и ещё множество совершенно разных объектов.

По-моему, появление спецкурсов по проектированию в Civil 3D круто не только потому, что они нужны инженерам из этой отрасли, но ещё и потому, что каждый такой курс показывает новый способ мыслить внутри Civil 3D.

Новый курс @ovitolife Виталия Медведева по проектированию мелиоративных каналов я искренне советовала бы не только мелиораторам. Виталий показывает очень зрелые инженерные подходы к работе с коридорами, пользовательскими конструкциями, параметрическими моделями, расчётом объёмов, выпуском документации. Все эти приёмы и навыки пригодятся и на дорожных проектах, и на наружных сетях, и вообще на любой линейной инфраструктуре.

Я вообще считаю, что лучший способ стать сильнее в Civil 3D — иногда смотреть, как программу используют специалисты из других отраслей. Очень часто именно там находишь приёмы, до которых сам бы не додумался.

Если хотите не просто освоить очередную функцию, а увидеть Civil 3D немного шире привычных сценариев, очень рекомендую обратить внимание на этот курс, вы точно не пожалеете.

Лайфхак от магистра @drakon_v_tapkax

Полезный скрипт от Ярослава Абрамова
Да, да, это он в битве Robur vs. Civil 3D был за Робур)

Вертикалку я планировала оставить напоследок, потому это самый “инженерный” модуль в PIkTools и он представлялся мне самым сложным. Но тут случился вебинар от разработчиков по этому функционалу и вроде как логично поддержать эту активность и слегка изменить первоначальные намерения. Запись вебинара, кстати, уже можно смотреть в ВК Видео

Проектируя вертикальную планировку, инженер решает сразу несколько задач: во-первых, нужно обеспечить грамотный водоотвод, но при этом нельзя просто насыпать горку, с которой вода точно утечёт, необходимо соблюсти такой баланс насыпи и выемки, чтобы объём земляных работ был минимален, это во-вторых. Ну и, в-третьих, планировка должна быть безопасной для людей и машин, при этом оставаясь красивой и гармоничной. Уже нетривиальная задача, к которой добавляются постоянные изменения и корректировки.

Методы создания вертикалки в Civil 3D разбирать сейчас не будем (или будем? поставьте эмодзи 🤩, если хотите разбор), при любом подходе на выходе получается поверхность. Смотрим, какие инструменты модуля PIkTools Вертикалка помогут проектировщику с моделированием этой проектной поверхности в условиях постоянных трудозатратных переделок.

Методология разработки вертикалки с помощью PIkTools:

типы покрытий в границах ПЗУ + свойства конструкций ГП + проектный рельеф C3D + сущ.рельеф C3D

Борис Врублевский, руководитель продукта PikTools Генплан:

Покрытия - это там, где ходят люди и ездят машины. Конструкции - это то, из чего состоят эти покрытия, та самая безопасная среда, которая обеспечивает и отвод воды, и безопасное движение транспорта и людей. А насыпь и выемка - это не просто прямая инженерная подготовка, это ещё и обязательный учёт выемки из-под этих конструкций по всей территории застройки.

Схема действий генпланиста пошагово:

Создание горизонтальной планировки (инструменты AutoCAD) 🤩
Добавление свойств (плагин оптимизатор классификаций PikTools) 🤩
Добавление покрытиям конструкций (плагин дорожные одежды PikTools) 🤩
Создание каркаса проектной поверхности (плагин Проезды PikTools + Civil 3D) 🤩
Подсчёт объёмов (плагин Картограмма PikTools) 🤩
Оформление документации (ведомость земляных работ и генератор листа PikTools)

Результат:
- готова модель вертикальной планировки
- посчитан объём
- оформлена документация

Если вы раньше выполняли вертикалку в Civil 3D, то вам наверняка понравятся как минимум две вещи:

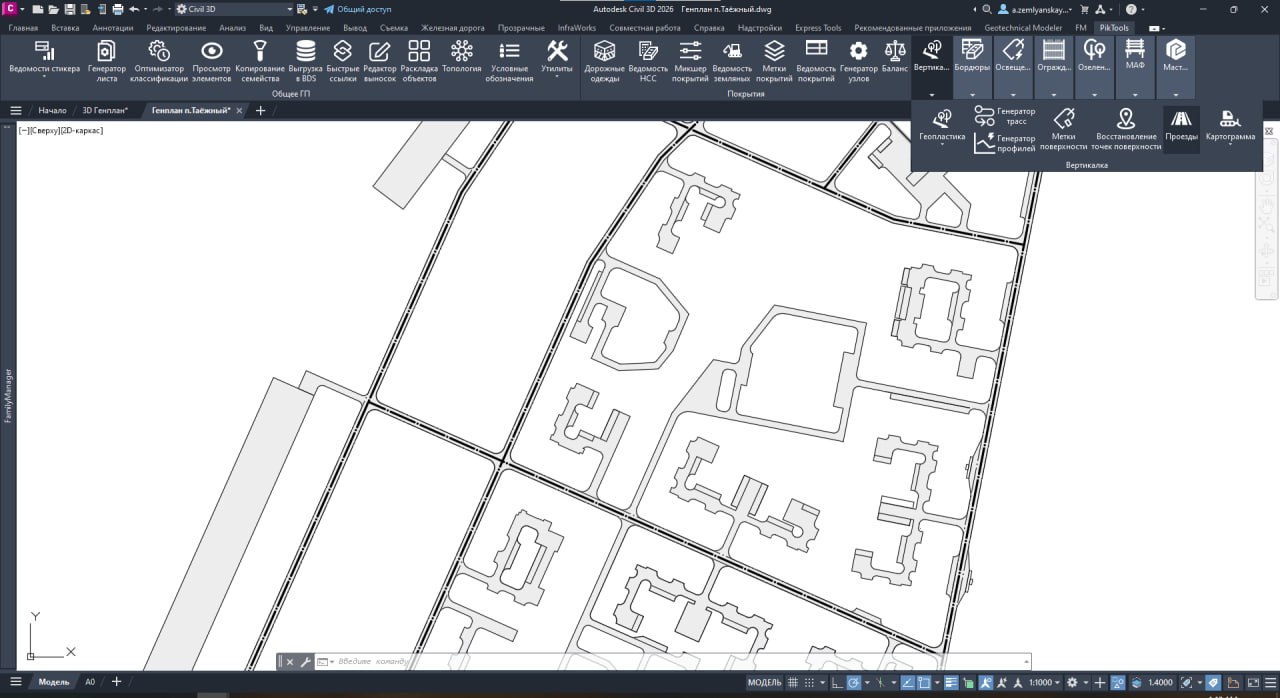

🤩Автоматизация создания проездов. Это быстрое создание сетки проездов на основе только осей. Так быстро создавать коридоры в Civil 3D без Dynamo не получится. Буст скорости PikTools здесь за счёт массового подобия, смещения и автоматических аннотаций — подпишутся опорные точки и уклоны. И это будут динамические метки C3D. Да, чтобы сразу всё красиво получилось, нужен настроенный шаблон. Используйте ваш или возьмите готовый из комплекта PikTools.
🤩Геопластика. Это создание модных красивых плавных фигур сразу в виде отдельных поверхностей C3D, то есть, по сути, готовые объёмы у вас в Навигаторе.

Если вы раньше всю вертикалку делали в обычном Автокаде и вас в целом пока потряхивает от перспективы создавать все эти модели, то новости такие: изучить базу Civil 3D всё же придётся. Нужно понимать, что такое характерные линии, поверхности TIN, поверхности для объёмов — PikTools активно задействует этот функционал, опирается на эти объекты. Но хорошая новость в том, что после первых пяти картограмм и 5n изменений к ним, вы уже никогда не захотите вернуться к ручным расчётам.

Так что берите триальную версию PikTools, разработчики дают её без вопросов на 30 дней, прям золотой стандарт Autodesk, этого времени хватит, чтобы потестить инструменты и нащупать эффект.
