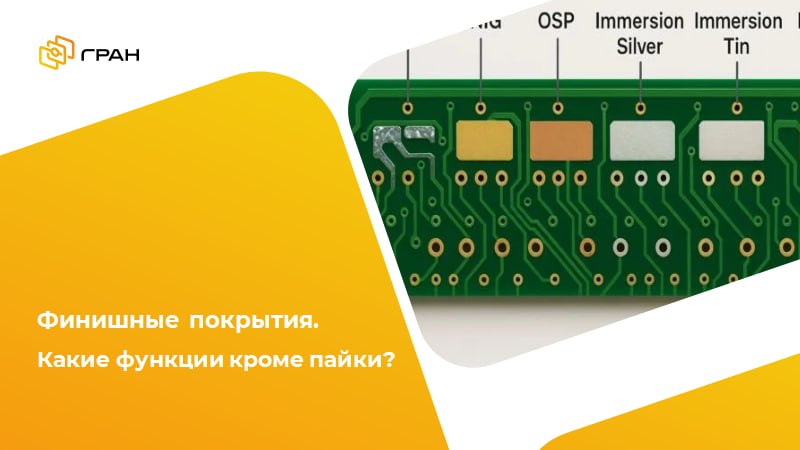

❔ Какие функции выполняют финишные покрытия?
Продолжаем тему финишных покрытий. Причина использования того или иного финишного покрытия определяется функцией, которую оно должно выполнять на плате, а также особенностями компонентов.
По назначению финишные покрытия можно разделить следующим образом:
💻 Обеспечение пайки (soldering)
Медные контактные площадки и монтажные отверстия быстро окисляются на воздухе. Из-за этого пайка к голой меди крайне затруднена, поскольку перед этим необходимо удалить оксидную пленку. В данном случае финишное покрытие необходимо для того, чтобы предотвратить окисление меди.
Типы покрытий: HASL, OSP, ENIG.
💻 Краевые разъемы (edge connectors / gold fingers)
Краевые разъемы – это контактные площадки, находящиеся на краю платы, и необходимые для механического соединения данной платы с ответной частью разъема. Поскольку циклов соединения и разъединения может быть большое количество, для контактных площадок предъявляют повышенные требования по механической прочности на истирание.
Типы покрытий: Hard gold.
💻 Разварка проволочных микровыводов (wire bonding)
Технология монтажа кристаллов на печатную плату требует осуществить микросварку золотых проводов к контактным площадкам на плате. Для этого финишное покрытие контактных площадок должно обеспечивать возможность проникновения расплавленных материалов друг в друга.
Типы покрытий: ENEPIG, Soft Gold
💻 Передача высокочастотных сигналов
На высоких частотах сигнал распространяется только по поверхности проводников (т.н. скин-эффект). В связи с этим поверхность СВЧ-проводников, открытая от маски, должна состоять из материала с низким сопротивлением. При этом слой материала должен быть толще, чем глубина, на которую сигнал попадает в проводник.
Типы покрытий: Иммерсионное серебро.
💻 Использование в плате технологии press-fit (запрессовка разъемов)
В данном случае может требоваться особое покрытие, обеспечивающее легкость и технологичность запрессовки.
Типы покрытий: Иммерсионное олово.
💻 Контакты кнопок
Прямо на плате могут быть расположены контактные группы проводников, выполняющие функции кнопок. Такие контактные площадки должны быть стойки к механическому воздействию.
Типы покрытий: Карбоновое (графитовое) покрытие.
😊 #печатныеплаты #финишныепокрытия #пайка
