❔ Финишные покрытия. Как наносят покрытие HASL?
Продолжаем тему финишных покрытий. После того, как мы дали контекст и рассказали о применении покрытий и о физико-химических процессах, используемых при их нанесении, приступим к рассмотрению каждого из покрытий по отдельности. По традиции, начнем с горячего лужения, или Hot Solder Air Leveling (HASL).
🟧 Дословная расшифровка аббревиатуры на русский язык будет означать «воздушное выравнивание горячего припоя».
Как именно происходит этот процесс?
1️⃣ Заготовки плат флюсуются. Происходит это на конвейере в автоматическом режиме. По мере продвижения заготовки по роликам, вся ее поверхность оказывается покрыта жидким веществом, выполняющим роль флюса.

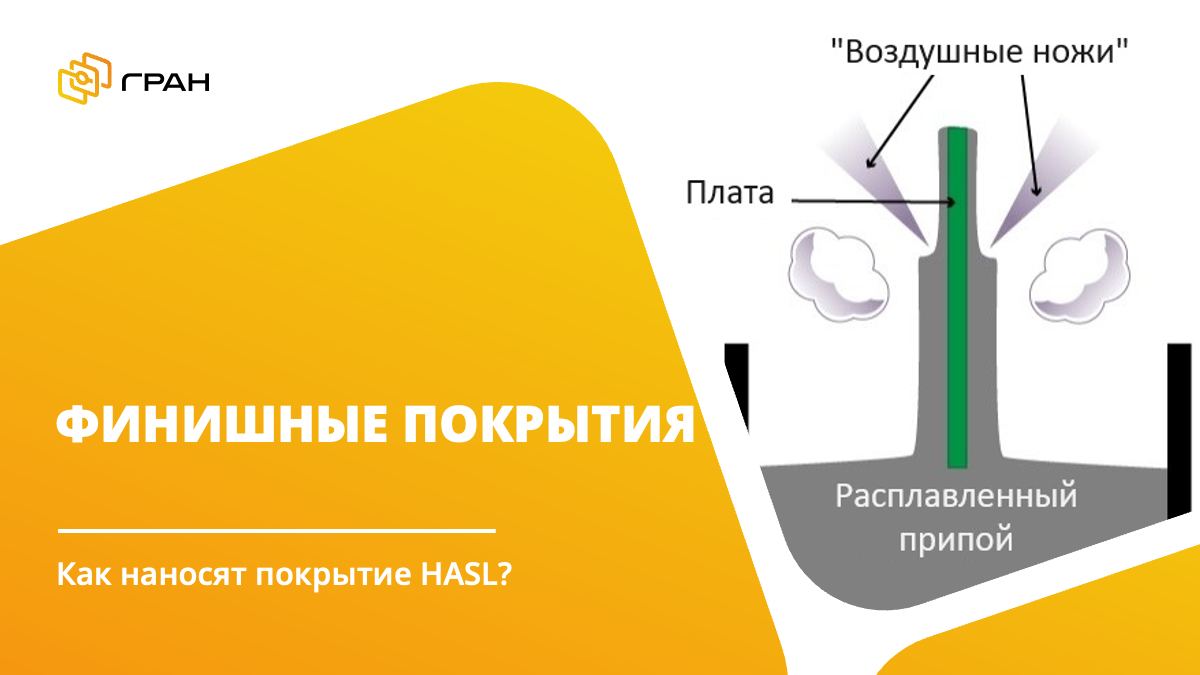

2️⃣ Заготовка устанавливается на направляющие и затем погружается в ванну с расплавленным припоем.
3️⃣ При подъеме заготовки два мощных сфокусированных потока воздуха удаляют излишки и выравнивают слой припоя с обеих сторон платы.
4️⃣ Облуженная заготовка охлаждается.
5️⃣ На заключительном этапе происходит отмывка остатков флюса.
🟧 Заметим, что процессы свинцового (HASL) и бессвинцового (LF-HASL) лужения друг от друга ничем кроме температуры и материала припоя не отличаются. Однако, из-за все большей распространенности бессвинцового лужения, производства все чаще отказываются от наличия у себя линий по свинцовому лужению и все больше стараются отдавать процесс свинцового лужения на аутсорсинг. Это сопряжено с увеличением сроков изготовления и сужением перечня доступных производств.
🟧 Из описания технологического процесса становится понятно, что для нанесения покрытия HASL не требуется сложного оборудования и дорогостоящих материалов/реагентов. При этом покрытие прекрасно монтируется, если не используются компоненты с малым шагом.
✅ В следующем посте по теме финишных покрытий мы рассмотрим все плюсы, минусы и ограничения по применению HASL.
😊 #печатныеплаты #финишныепокрытия
