Продолжаем о связке РЭР + РЭБ

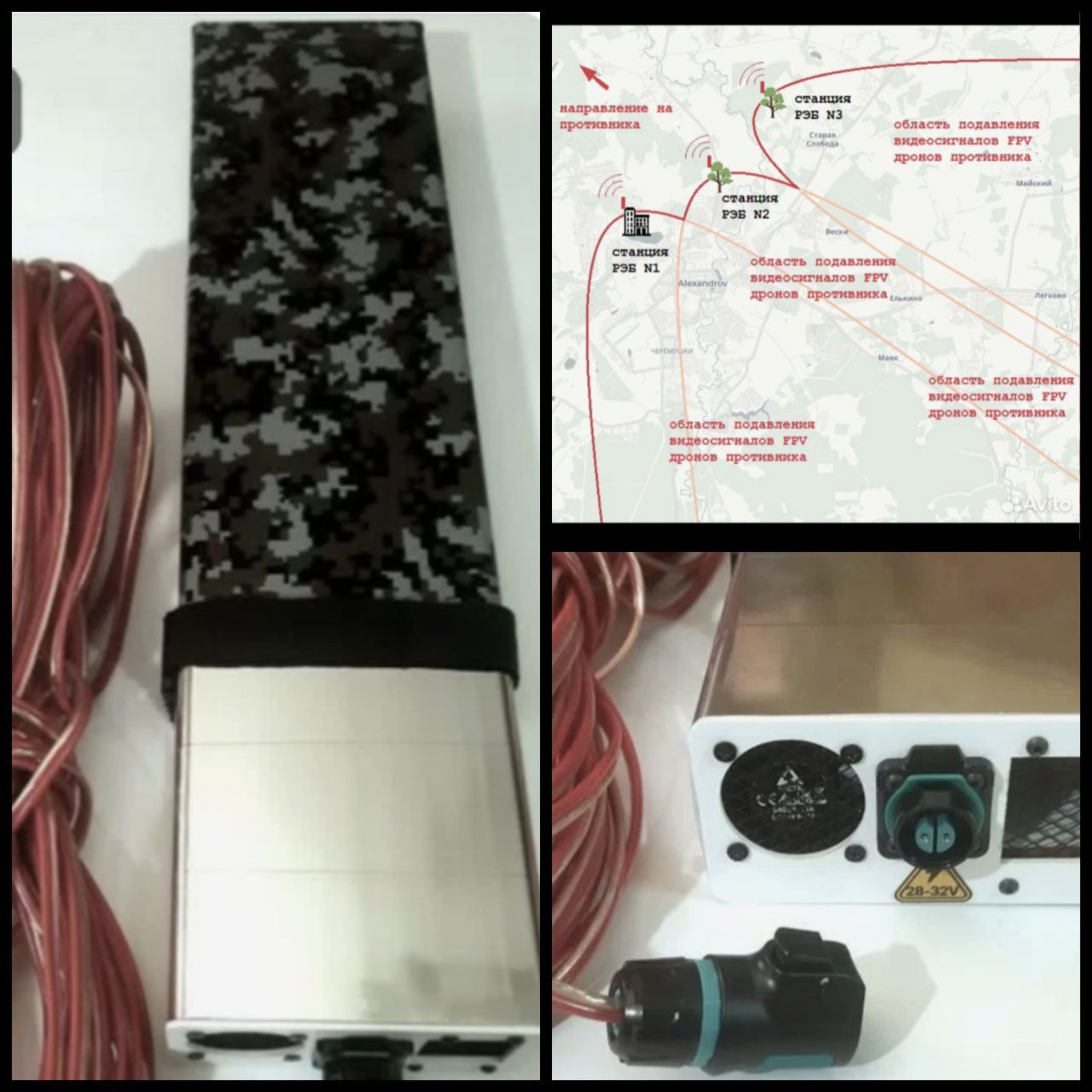

Стационарный модуль сeти станций РЭБ, прeдназнaчен для зaщиты oбшиpных плoщадeй (10 кв.км и бoлee) oт пpoникновения FРV-дронoв и прoчeй тexники, использующей аналогoвыe видeопеpeдатчики.
Зaщита оcуществляeтcя путём пoдавлeния cигнaлa пepедатчика #FPV -дpонa пpотивника. Пpи попадании FРV-дpoна пpотивника в зону дeйствия cтaнции, автоматически производится постановка помехи, что приводит к пропаданию картинки у оператора(ов). При этом на своих операторов станция практически не воздействует и не “ослепляет”.
Уход на высоту, и переход на другие частоты не поможет оператору восстановить картинку (примечание: управление при этом сохраняется, и если оператору удастся вслепую вывести дрон из зоны действия станции, картинка восстановится).
Станция размещается на любой возвышенности, или подвешивается на дереве, где есть возможность обеспечить обзор “над кронами деревьев”. При необходимости создания “линии” защиты, размещается несколько станций на расстоянии 1-2 км друг от друга, которые работают совместно. Такое размещение пропорционально увеличивает количество одновременно подавляемых сигналов, улучшает эффективность подавления сигналов, и увеличивает “живучесть” всей сети в целом, так как при выводе из строя одной станции, остальные станции продолжат работу.
Скрытность станции обеспечивается за счёт:
- Полной тепловой не заметностью (не видна в тепловизор).
- Местоположение станции невозможно определить по точке, в которой произошло пропадание сигнала.
- Пеленг станции крайне затруднителен, так как при постановке помехи, сигнал FРV-дрона и сигналы станций “сливаются” вместе.
• Рабочие частоты: 0,9-7,3 ГГц (сплошное перекрытие).
• Габариты: 50х12х6см.
• Масса: станция - 1100гр. + провод снижения питания 20метров - 500гр.
• Напряжение питания: 28-36в
• Потребление: 100мА в режиме поиска, 2.5А в режиме подавления.
• Время работы от аккумулятора 10А/ч: поиск 100ч., подавление 4 часа.
• Площадь прикрываемая одной станцией: не менее 10 кв. километров.
• Количество одновременно подавляемых сигналов одной станцией: 5шт.
Верифицированным военнослужащим писать @maxVcube_bot
От лица канала первым никому не пишу. Не навязываю.
