«Фрея» - вражеский зенитный перехватчик FP-7.x на базе баллистической платформы

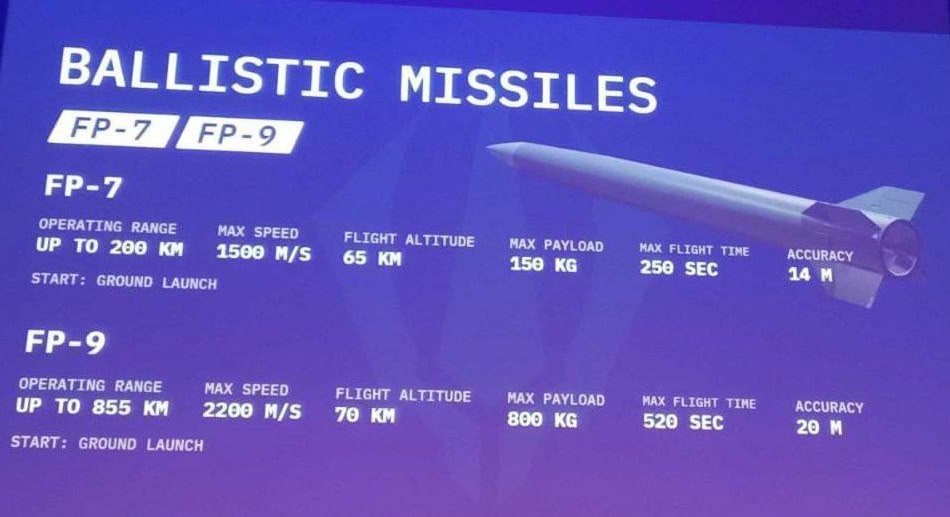

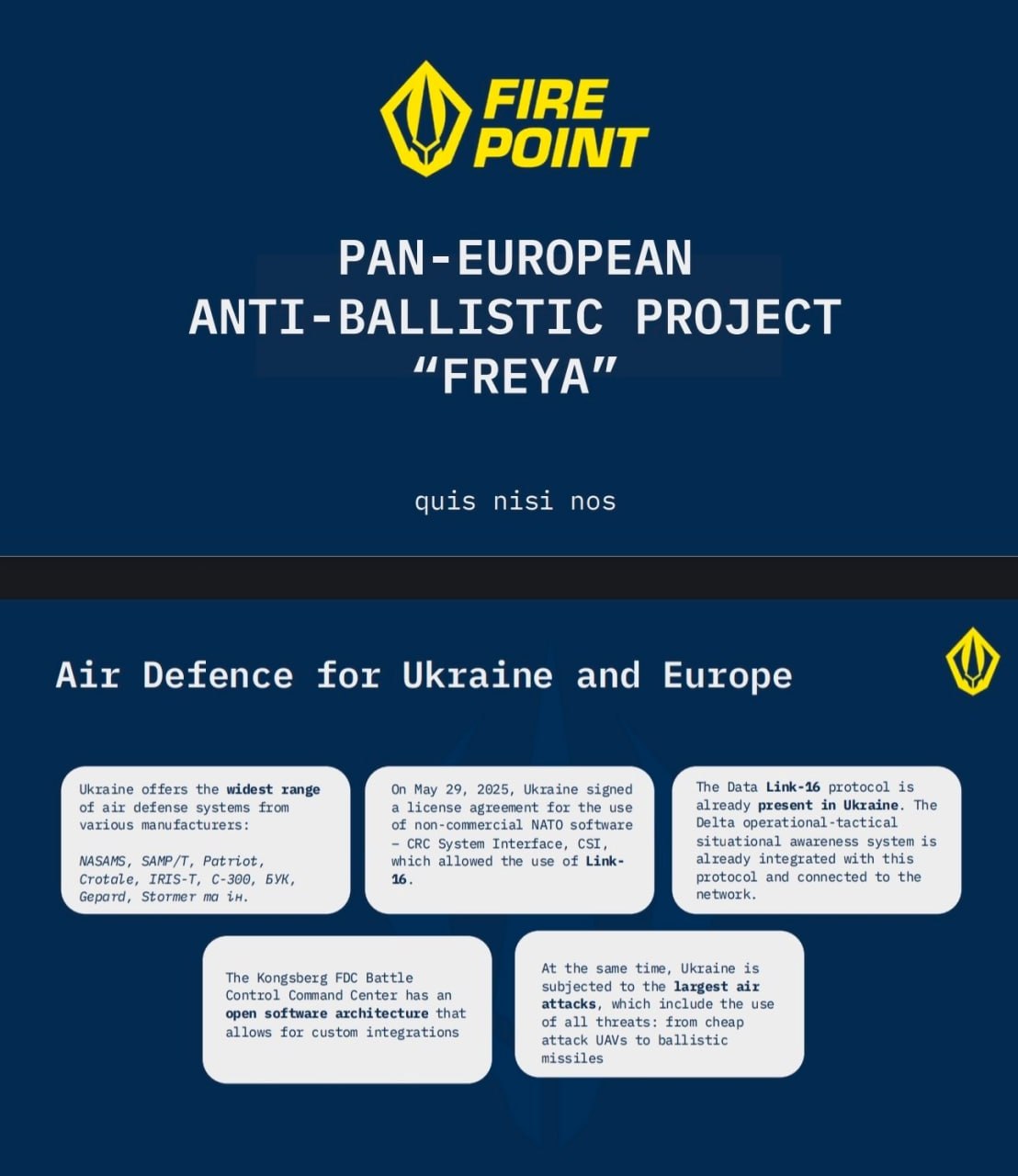

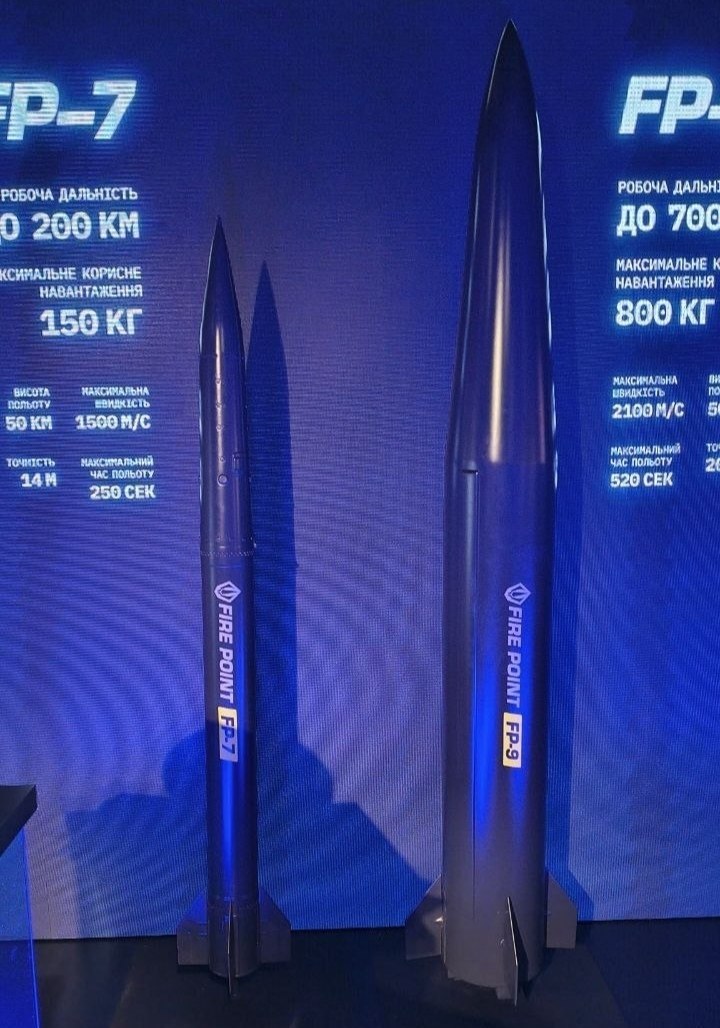

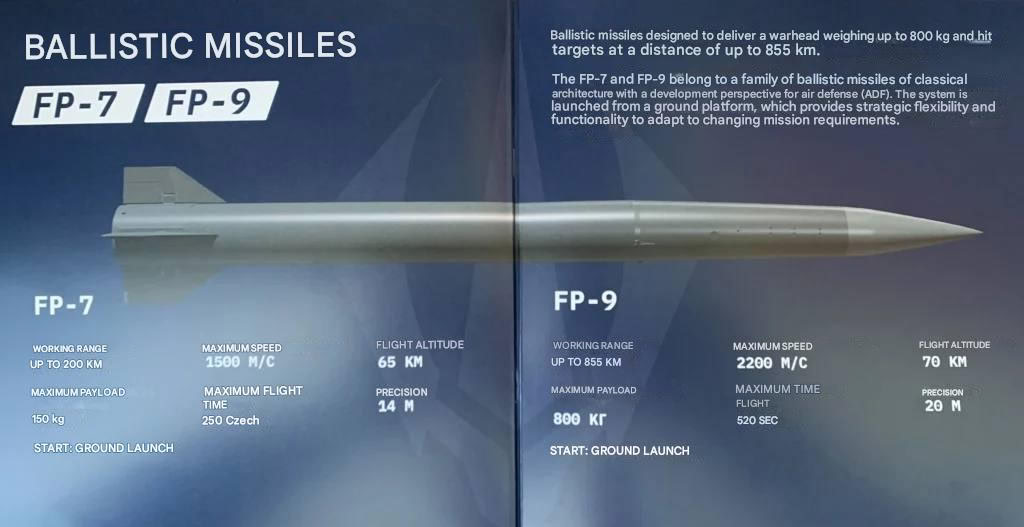

🚀 Продолжение к предыдущим публикациям(здесь и здесь) об вражески ударных ракетах FP-7/FP-9 от Fire Point. Та же платформа - другая роль: Денис Штилерман анонсировал панъевропейский антибаллистический проект «Фрея» с перехватчиком FP-7.x.

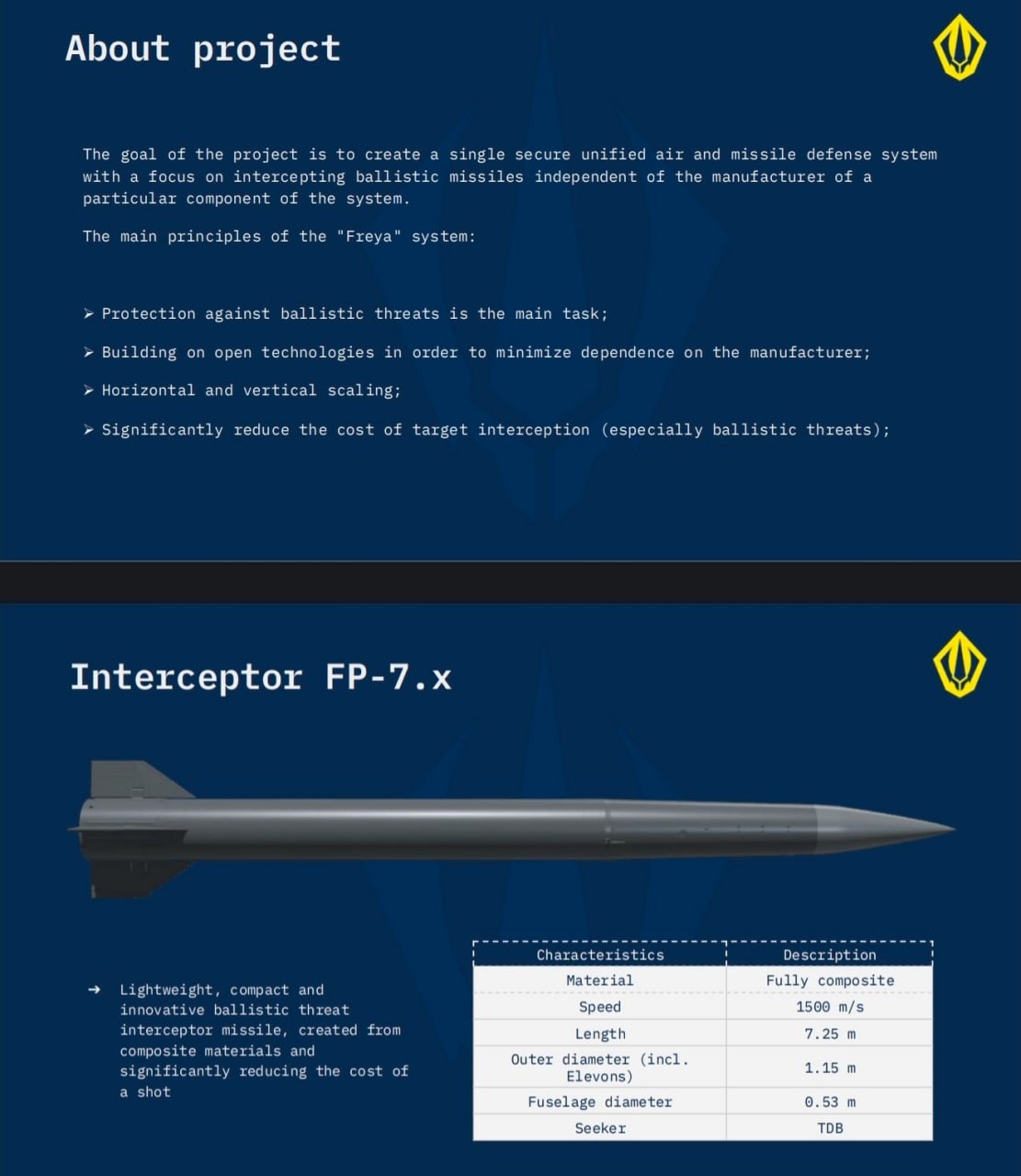

ТТХ перехватчика FP-7.x (по материалам презентации):
⚙️ Скорость: 1500-2000 м/с
⚙️ Длина: 7,25 м; диаметр корпуса: 0,53 м; с элевонами: 1,15 м
⚙️ Корпус: цельнокомпозитный
⚙️ ГСН: тепловизионная с формированием изображения (совместимый с Diehl Defence)

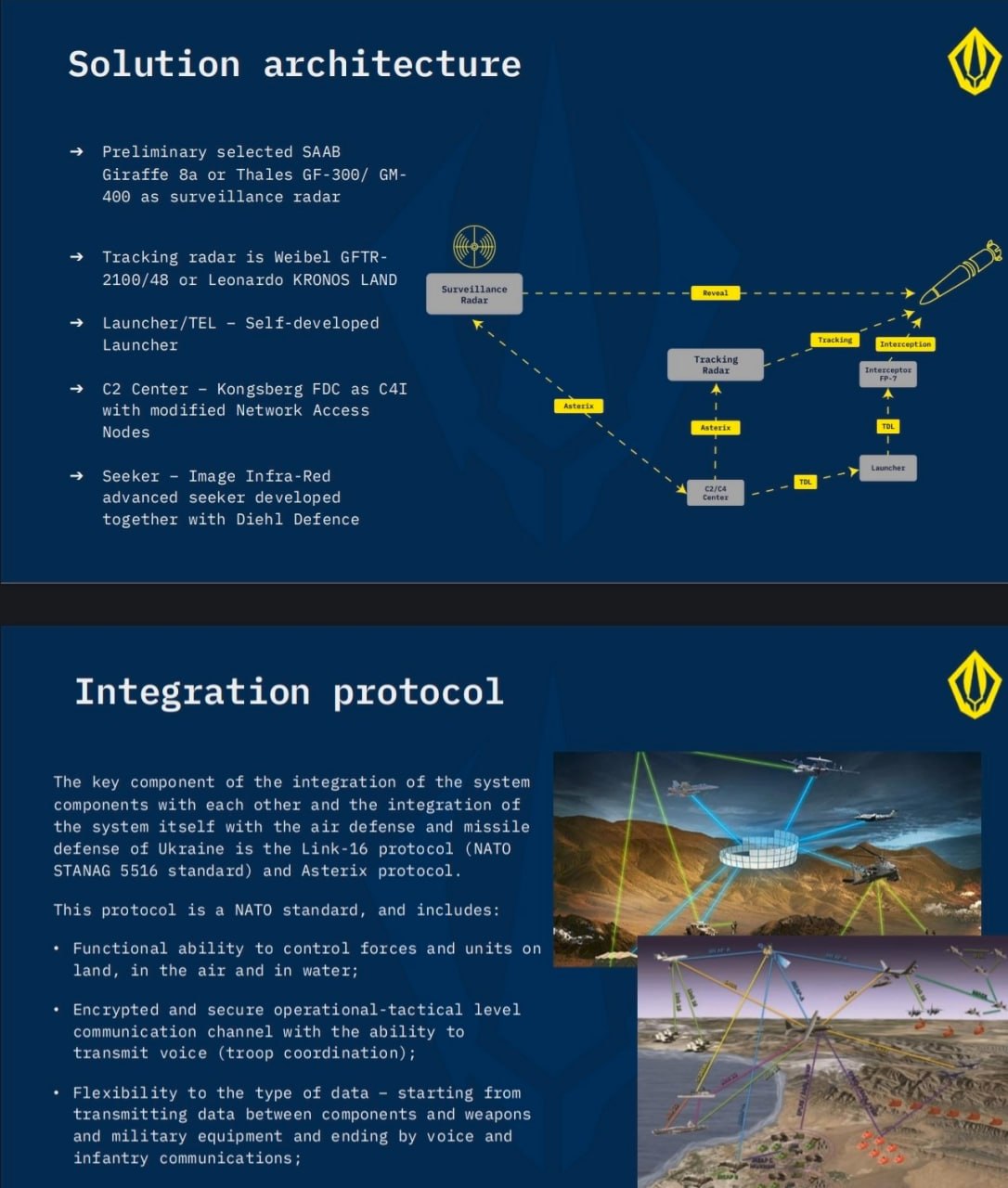

Архитектура системы:
🔗 РЛС дальнего обнаружения: SAAB Giraffe 8A/4A, Thales Ground Master 400 или Hensoldt TRML-4D
🔗 РЛС подсветки и наведения: Weibel GFTR-2100/48 или Leonardo KRONOS Land
🔗 КП: Kongsberg FDC (открытая программная архитектура, модули сетевого доступа)
🔗 Протоколы интеграции: Link-16 (STANAG 5516) + Asterix; дуплексный канал управления - коррекция курса FP-7.x на маршевом участке
🔗 ПУ: лёгкая мобильная, собственной разработки
Здесь важна техническая логика проекта: FP-7 как ударная баллистическая ракета и FP-7.x как перехватчик - это одна и та же планерная основа с разными системами наведения. Концепция «одна платформа - две роли» снижает стоимость разработки, но создаёт компромиссы: оптимальный для перехвата импульс и манёвренность на конечном участке - совсем иные требования, чем для удара по наземной цели.

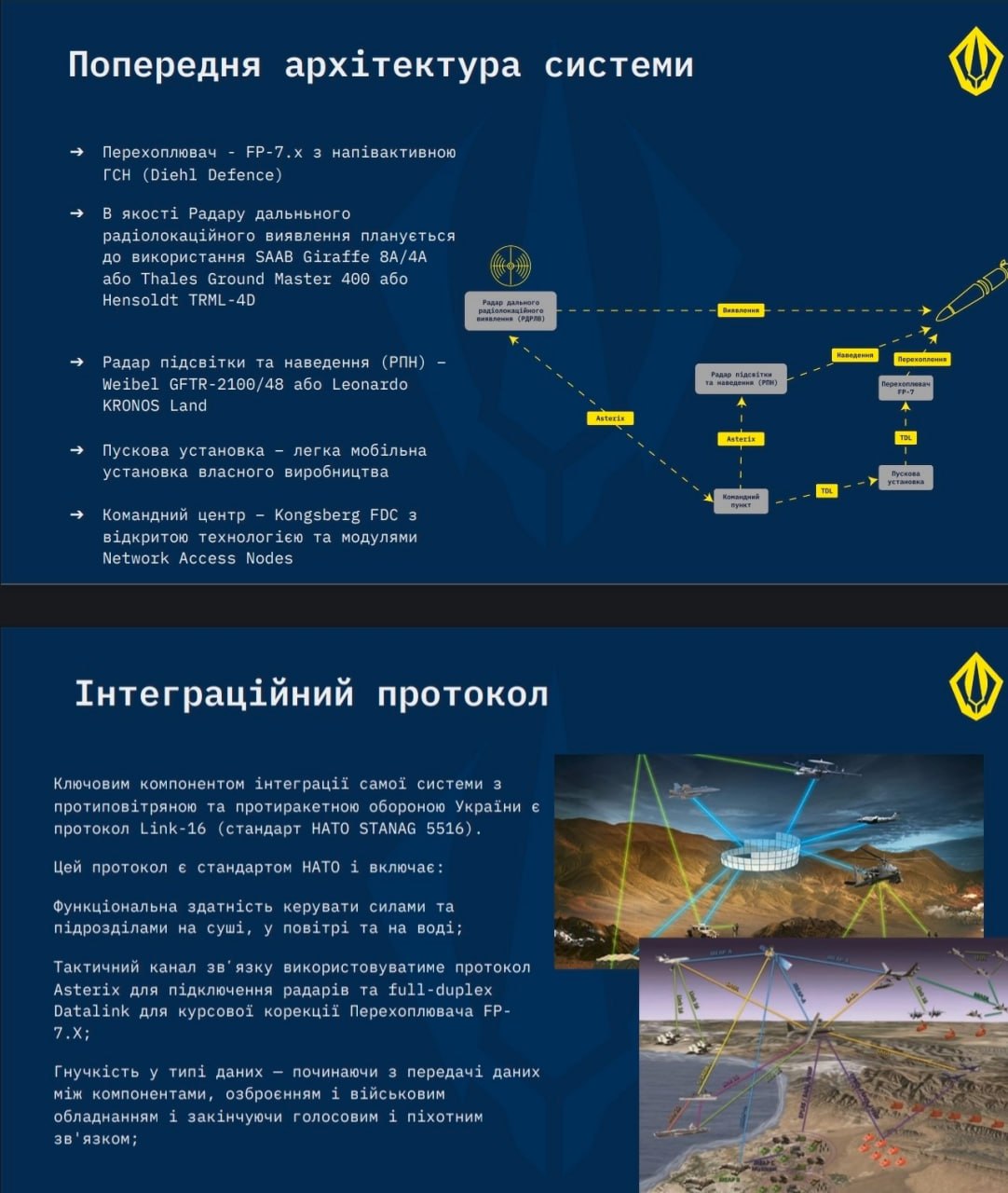

В украиноязычных слайдах ГСН обозначена как «напівактивна» (полуактивная радиолокационная), в англоязычных - как тепловизионная с формированием изображения. Это либо два разных варианта конфигурации, либо рассинхрон версий документации.
Дуплексный канал управления для коррекции на маршевом участке - архитектурно грамотное решение: при перехвате баллистической цели собственная ГСН перехватчика захватывает цель только на конечном участке, тогда как большую часть полёта ракета наводится по командам с земли. Это стандартная схема, применяемая в THAAD и Patriot PAC-3(писали ранее про MSE/CRI).
Вопрос в том, способен ли Weibel GFTR-2100/48 обеспечить точность сопровождения баллистической цели, достаточную для наведения перехватчика - это доплеровский радар с хорошей кинематикой, но исходно ориентированный на испытательные полигоны, а не на боевое применение.
⭐️ Полезная Нагрузка
