Противник довёл операторский OSD мидлстрайка «FP-2» до полной прицельной сетки под пуск НУРС
На свежих кадрах (в публикации оставляли только с НУРСами, предыдущие публикации: здесь, здесь и здесь) вражеского 1-го Отдельного центра беспилотных систем (БпС) Сил беспилотных систем (СБС) ВСУ - два варианта операторского слоя на мидлстрайке «FP-2». Различие принципиальное - это не косметика, а смена назначения слоя: от простого ФПВ-визира с авиагоризонтом к полноценной угловой прицельной сетке.

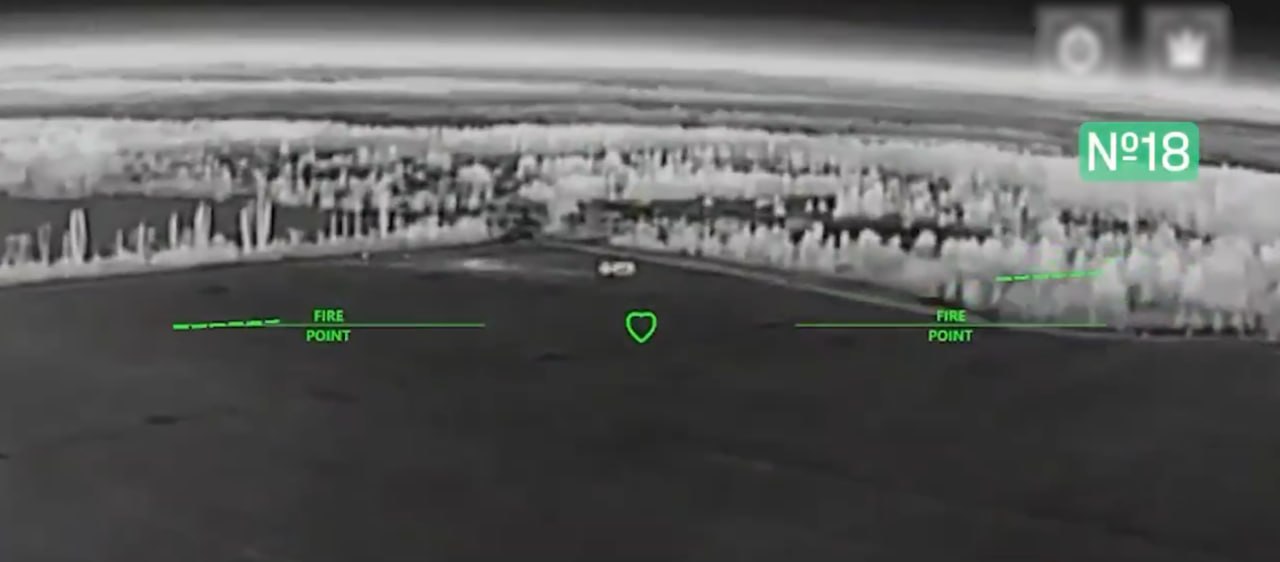

Старый слой (фото 2):

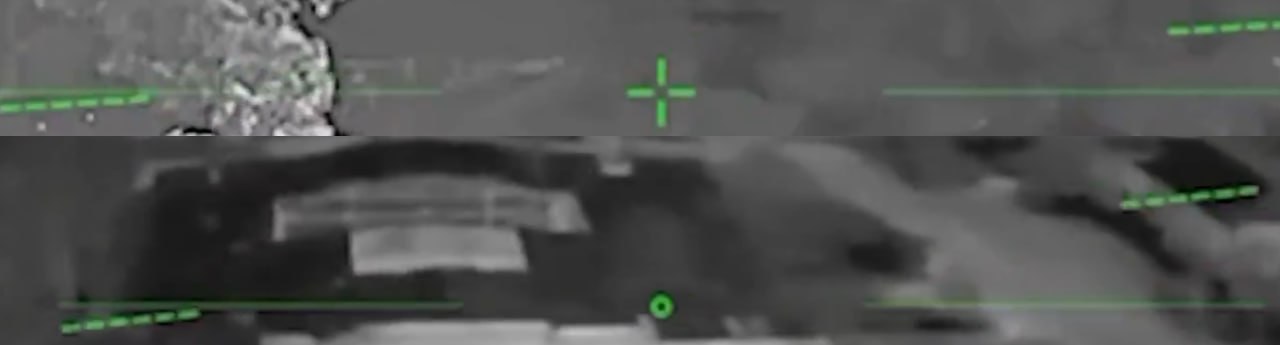

🤔 Центральный маркер в форме «сердечка» (также был кольцевой маркер и крестообразный визир, фото 1).
🤔 Две линии-крыла по бокам со штриховыми внешними сегментами - индикатор крена (синхронно наклоняются вслед за разворотом БпЛА по крену).
🤔 Надпись FIRE POINT нанесена поверх линий-крыльев.
🤔 Угловых шкал, прицельной сетки, разметки по тангажу нет.

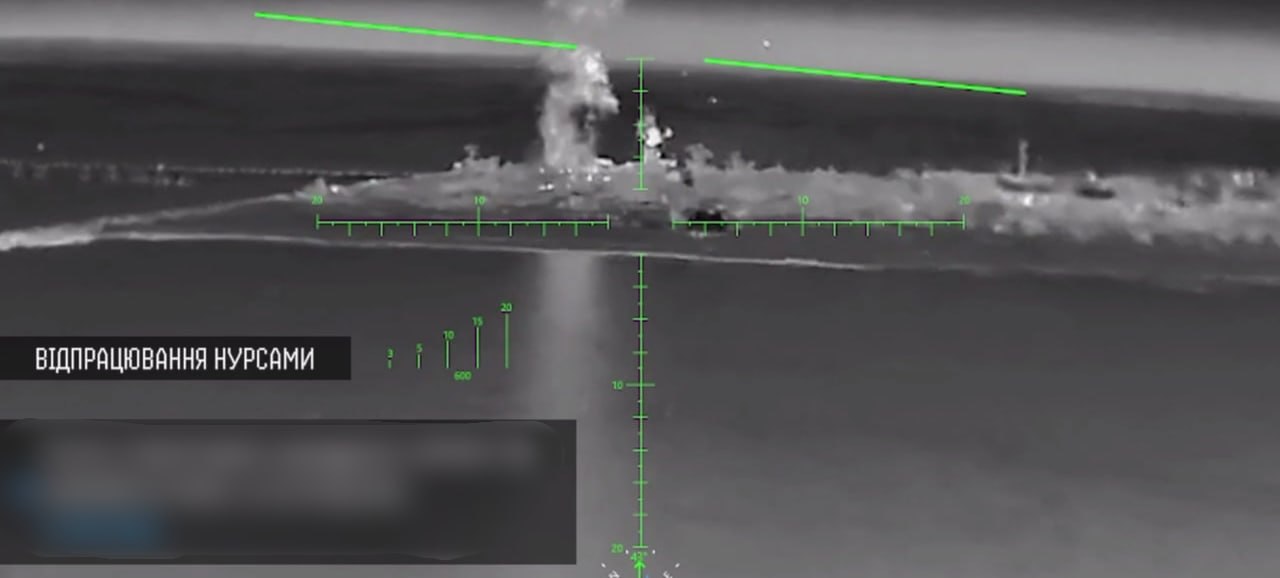

Новый слой (фото 3):
🧐 Две сплошные линии без штрихов в верхней части кадра - индикатор крена; функция та же, что в старой версии.
🧐 В центре - крестообразный прицельный маркер.
🧐 Горизонтальная угловая шкала с делениями ±10 / ±20.
🧐 Вертикальная ось (по тангажу / пикированию) с делениями и засечками.
🧐 Отдельный блок параметров в нижней зоне: засечки 3 / 5 / 10 / 15 / 20 и значение 600 (предположительно - угловой столб с пресетами захода и одна из величин: дальность / скорость / высота или скорее преднастройка / выбранный режим (например, выбранный профиль захода или скорость пристрелки)).
🧐 Надпись FIRE POINT убрана.
Главное отличие - не в самом факте индикации крена (она есть в обеих версиях, просто перерисована: штрихов и брендирования FIRE POINT убрали, оставив чистые сплошные линии) и не в текстовых надписях. Принципиальное - в том, что в новом слое впервые появилась угловая разметка. В старом варианте оператор мог удерживать крен по линиям-крыльям и совмещать «сердечко» с целью - этого достаточно для классической ФПВ-атаки ударной частью БпЛА с прямого захода.
Для пуска НАР этого мало: оператор должен видеть, на сколько мил/градусов цель смещена относительно оси, и иметь поправку под угол захода. С учётом того, что под каждое крыло установлены четырёхтрубные ПУ под 57-мм НАР (предположительно) - неуправляемых ракет, идущих по баллистике после схода с подвески, - без угловой шкалы и пристрелочных пресетов попадание сводится к случайной величине.
По кадру нельзя подтвердить наличие полноценного баллистического вычислителя: в слое не выведены путевая скорость, высота полёта, дальность до цели, угол пикирования, состояние подвесок и канал пуска. Это означает, что речь не об автоматической системе наведения НАР, а о прицельной сетке для ручного / полуавтоматического применения - оператор сам совмещает цель с пристрелочной маркой, ориентируясь на типовой профиль захода.
Точность такой схемы упирается в устойчивость платформы по крену, повторяемость профиля захода и натренированность расчёта - то есть в дисциплину пилотирования, а не в электронику.
