🟦🟦🟦🟦 Недавно я начал рассказ о формулах органики: простейшей, молекулярной, рациональной и структурной.

О! Это далеко не исчерпывающий набор!
Не считая детских⬆️развернутых структурных формул, есть еще скелетные формулы (о них подробнее ниже).
Есть всякие 3D-модели молекул: шаростержневая модель (например, этанола) и шаровая модель, которую я широко использую на канале в форме химодзи. Традиционно в этих моделях черные шарики - углероды, а белые - водороды, например, метан ⚫️, бензол 🔯. Кислород красный 🌊, 🍾, азот синий 🌫, 🔵 и т д.

Особое значение имеют стереохимические формулы.
Дело в том, что молекулы веществ - это трехмерные тела, а бумага и экран мобильника, к сожалению, «двумерны». Если молекула имеет плоское строение, как этилен 🌫, проблемы нет, в остальных случаях приходится придумывать особые обозначения:

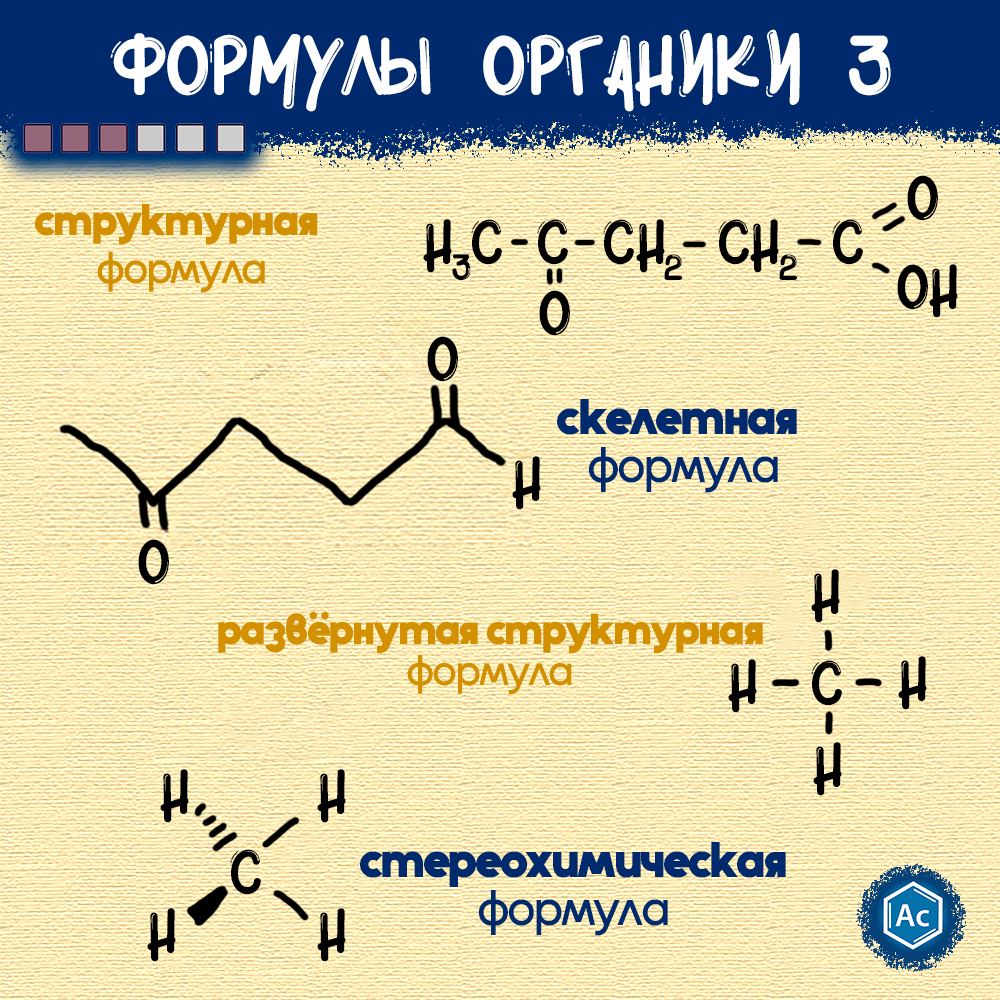

Рассмотрим формулу метана (см рис.🔺)
На стереометрии нас учили, что через любые три точки можно провести плоскость. Проведем эту плоскость через углерод и два водорода справа от него, они оказались в плоскости рисунка, и с ними все ок. А вот два водорода слева не попадают в плоскость рисунка. Один водород оказался «перед» рисунком, а другой «позади» рисунка.

Химики договорились показывать связь атомов, направленную на наблюдателя жирным клином, намекающим на перспективу, как расширяющиеся рельсы: 🛤, а связи, «уходящие» за плоскость, показывать пунктиром. Пример использования стереохимической формулы здесь.
